ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 23469.3-79

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛЬ

В. Н. Алексеенко

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Член Коллегии В. М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 января 1973 г. № 384

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ
МЕДНЫЕ, ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

Конструкция и размеры

Copper connection cable slewes fastened by pressing.
Construction and sizes

ГОСТ
23469.3-79

Взамен
ГОСТ 7388-70

Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 384 срок действия установлен

с 01.01. 1982 г.

до 01.01. 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кабельные соединительные медные гильзы, закрепляемые опрессовкой и предназначенные для соединения проводов и кабелей с медными жилами сечением от 1 до 300 мм2 на напряжение до 10 кВ.

Требования пп. 1, 2, 3, 5, 6 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, изм. №3).

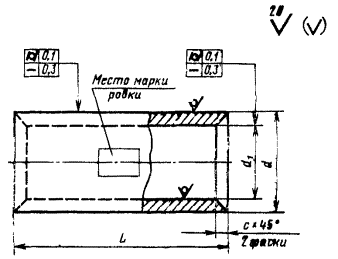

2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150-69, коды ОКП, предельные отклонения, маркировка и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение

Код ОКП

d

d1

с*

L

Маркировка

Расчетная масса 1000 шт., кг

номин.

пред. откл.

1,5-УХЛЗ

1,5-Т2

34 4986 0011

34 4986 0012

3

1,8

0,3

20

±0,260

1,5

0,80

2,5-УХЛЗ

2,5-Т2

34 4986 0021

34 4986 0022

5

2,6

0,6

2,5

2,54

4-УХЛЗ

4-Т2

34 4986 0031

34 4986 0032

3,0

0,5

4

3,36

6-УХЛЗ

6-Т2

34 4986 0041

34 4986 0042

6

4,0

30

±0,310

6

4,20

10-УХЛЗ

10-Т2

34 4986 0051

34 4986 0052

8

5,0

0,8

10

8,16

16-УХЛЗ

16-Т2

34 4986 0061

34 4986 0062

9

6,0

16

9,42

25-УХЛЗ

25-Т2

34 4986 0071

34 4986 0072

11

8,0

40

25

15,92

35-УХЛЗ

35-Т2

34 4986 0081

34 4986 0082

13

10,0

50

±0,370

35

24,10

50-УХЛЗ

50-Т2

34 4986 0091

34 4986 0092

14

11,0

50

50

26,20

70-УХЛЗ

70-Т2

34 4986 0101

34 4986 0102

16

13,0

53

70

32,22

95-УХЛЗ

95-Т2

34 4986 0111

34 4986 0112

19

15,0

1,0

67

95

63,65

120-УХЛЗ

120-Т2

34 4986 0121

34 4986 0122

22

17,0

1,3

120

91,25

150-УХЛЗ

150-Т2

34 4986 0131

34 4986 0132

25

19,0

1,5

150

123,55

185-УХЛЗ

185-Т2

34 4986 0141

34 4986 0142

27

21,0

185

150,90

240-УХЛЗ

240-Т2

34 4986 0151

34 4986 0152

32

24,0

2,0

75

240

234,75

300-УХЛЗ

300-Т2

34 4986 0161

34 4986 0162

34

27,0

1,8

300

223,73

*Размер для справок

Пример условного обозначения

Гильза кабельная соединительная медная закрытая, предназначенная для соединения проводов и кабелей с жилами сечением 120 мм2, климатического выполнения УХЛ, категории размещения 3:

Гильза 120-УХЛЗ ГОСТ 23469.3-79

3. Гильзы должны изготовляться из медных труб марок меди М1 и М2 по ГОСТ 617-90.

Допускается изготовление гильз из меди других марок не ниже М2.

4. Основные размеры спрессованных гильз указаны в приложении.

5. Гильзы климатического исполнения Т2 должны иметь покрытие 06 по ГОСТ 9.306-85.

Допускаются другие виды защитных металлических покрытий.

2-5. (Измененная редакция, изм. №2, 3).

6. Остальные требования - по ГОСТ 23469.0-81.

(Введен дополнительно, изм. №2).

ПРИЛОЖЕНИЕ

Рекомендуемое

ОСНОВНЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ

Рекомендуемые размеры спрессованных соединений кабельных гильз приведены на черт. 1, 2 и в табл. 1, 2.

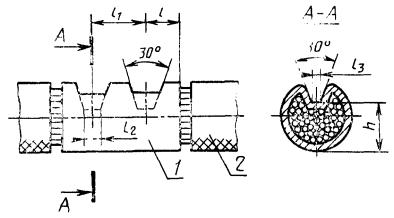

1 - гильза; 2 - кабель.

Черт. 1

Таблица 1

Размеры в мм

Маркировка

Сечение жилы, мм2

Класс жилы по ГОСТ 22483-77

l

l1

l2

l3

h(±0,25)

1,5

1,0; 1,2

1, 2, 3, 4, 5, 6

5,0

10

4

1

1,6

1,5

1, 2, 3, 4

2,0

1, 2

2,5

1,5

5, 6

2,5

2,0

3

2,5

1, 2, 3, 4, 5, 6

3,0; 4,0

1, 2, 3, 4

4

4,0

5

7,5

15

5,0; 6,0

1

6

4,0

6

3,0

5,0

2, 3, 4

6,0

2, 3, 4, 5, 6

8,0

1, 2, 3, 4

10,0

1

10

10,0

2 , 3, 4

4,0

16,0

1

16

10,0

5, 6

5,0

16,0

2, 3, 4

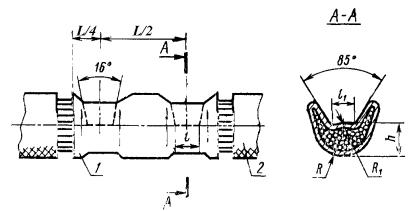

1 - гильза; 2 - кабель.

Черт. 2

Таблица 2

Размеры в мм

Маркировка

Сечение, мм2, все классы жил по ГОСТ 22483-77

l

l1

R

R1

h(±0,25)

16

16

9,5

4,0

5,0

5,0

4,3

25

25

5,0

6,0

6,0

5,0

35

35

11,5

6,0

7,0

7,0

5,5

50

50

7,5

7,5

6,5

70 .

70

12, 5

7,5

9,0

8.5

7,3

95

95

8,0

10,5

10,0

8,5

120

120

13,5

10,5

12,0

12,0

11,0

150

150

14,5

12,5

14,0

14,0

12,0

185

185

15,5

13,5

15,0

15,0

13,0

240

240

17,0

15,0

17,5

17,5

15,0

300

300

19,0

17,0

19,0

19,5

17,0

(Измененная редакция, изм. №2, 3).

Приложение 2, 3. (Удалено, изм. №2).
