ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ И ПРИМЕНЕНИЕ
ВОЗДУХОВОДОВ ИЗ УНИФИЦИРОВАННЫХ ДЕТАЛЕЙ

ВСН 353-86

Минмонтажспецстрой СССР

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва 1986

РАЗРАБОТАНЫ ГНИ Проектпромвентиляция Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова, Л.И. Агафонова); Московским инженерно-строительным институтом им. В.В. Куйбышева (канд. техн. наук Ю.С. Краснов); Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных строительных работ (кандидаты техн. наук Д.Н. Борченко, А.Г. Яшкуль); ПКБ треста Сантехдеталь (А.Ф. Туганов)

ВНЕСЕНЫ              ГПИ Проектпромвентиляция

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Проектпромвентиляцией Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова)

СОГЛАСОВАНЫ с Госстроем СССР

Министерство монтажных и специальных строительных работ (Минмонтажспецстрой СССР)

Ведомственные строительные нормы

ВСН 353-86



Минмонтажспецстрой СССР

Проектирование и применение воздуховодов из унифицированных деталей

Взамен
ВСН 353-75



Минмонтажспецстрой СССР



Настоящие нормы распространяются на металлические воздуховоды систем вентиляции, воздушного отопления и кондиционирования воздуха, но не распространяются на воздуховоды систем аспирации и пневмотранспорта.

Нормы устанавливают:

размеры поперечных сечений воздуховодов;

номенклатуру и основные размеры унифицированных деталей;

схемы образования узлов ответвления (тройников и крестовин) из унифицированных деталей;

коэффициенты сопротивления, отводов и узлов ответвления, а также формулы их расчета.

Толщину металла воздуховодов необходимо принимать в соответствии со СНиП «Отопление, вентиляция и кондиционирование воздуха. Нормы проектирования».

1. Воздуховоды круглого сечения

1.1. Следует применять воздуховоды наружным диаметром 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.

1.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы, переходы и заглушки) и узлов ответвлений из унифицированных деталей.

1.3. Прямые участки следует применять длиной 2500, 3000, 4000, 5000 и 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 1.

1.4. Узлы ответвления следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 1.

Внесены Главпромвентиляцией Минмонтажспецстроя СССР

Утверждены Минмонтажспецстроем СССР
19 мая 1966 г.

Срок введения в действие
1 января 1987 г

Узлы ответвления по схеме II следует применять, если ответвления узла входят в ветвь, определяющую общее аэродинамическое сопротивление сети (приложение 4). В остальных случаях следует применять узлы ответвлений по схеме I.

1.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка lmin = 50 м.

Не допускается врезка ответвлений в магистральный воздуховод равного сечения.

1.6. Номенклатура, основные размеры и площадь поверхности переходов должны соответствовать указанным в табл. 2 и на черт. 2.

Номенклатура, основные размеры и площадь поверхности переходов с круглого сечения на прямоугольное должны соответствовать указанным в табл. 3 и на черт. 3.

1.7. Как правило, следует применять отводы с углом 90°, состоящие из одного звена и двух стаканов, и с углом 45°, состоящие из двух стаканов.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 4 и на черт. 4.

1.8. Формулы для определения коэффициентов сопротивления узлов ответвлений приведены в справочном приложении 1.

Коэффициенты сопротивления установлены для:

отводов 90° - 0,35;

отводов 45° - 0,23;

узлов ответвления - в справочном приложении 2.

1.9. Сочетания размеров сечений (диаметров) ствола и ответвления узлов ответвлений следует применять в соответствии с черт. 1 и табл. 5.

Таблица 1

Диаметр, мм

Площадь поверхности, м2

Прямого участка длиной 1 м

заглушки

100

0,31

0,0079

125

0,39

0,012

160

0,50

0,020

200

0,63

0,031

250

0,79

0,049

315

0,99

0,078

355

1,12

0,099

400

1,26

0,13

450

1,41

0,16

500

1,57

0,20

560

1,76

0,25

630

1,98

0,31

710

2,23

0,40

800

2,52

0,50

900

2,83

0,64

1000

3,14

0,79

1120

3,52

0,99

1250

3,93

1,23

1400

4,40

1,54

1600

5,02

2,01

1800

5,65

2,54

2000

6,28

3,14

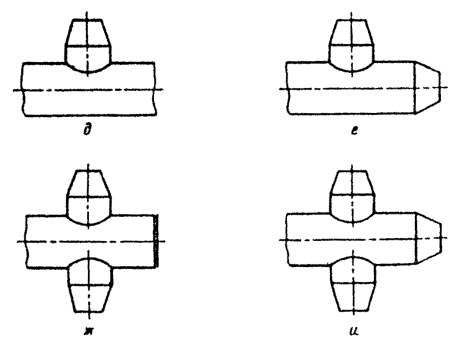

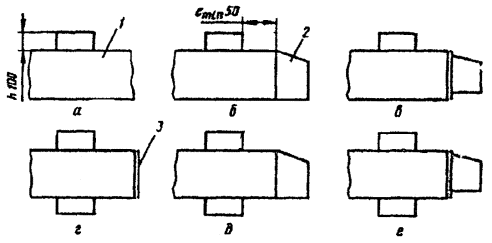

Схемы образования узлов ответвлений круглого сечения

Схема I

Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 1

Переход круглого сечения

Черт. 2

Таблица 2

Размеры, мм

d

d1

100

125

160

200

250

315

355

400

450

500

560

Длина l и площадь поверхности перехода, м2

125

300

0,11





















160



300

0,13



















200





300

0,17

















250





300

0,19

300

0,21















315







300

0,24

300

0,27













355









300

0,29

300

0,32











400











300

0,34

300

0,36









450











300

0,36

300

0,38

300

0,40







500













300

0,40

300

0,42

300

0,45





560















400

0,60

500

0,43

300

0,50



630

















400

0,68

300

0,53

300

0,56

Продолжение табл. 2

d

d1

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

Длина l и площадь поверхности перехода, м2

710

400

0,76

300

0,60

300

0,63



















800



400

0,86

400

0,90

300

0,71

















900





600

1,44

400

1,01

300

0,80















1000









400

1,13

300

0,90













1120











400

1,27

300

1,00











1250











600

2,03

600

2,12

300

1,12









1400













800

3,02

600

2,38

300

1,25







1600

















600

2,69

400

1,88





1800



















800

4,02

400

2,13



2000























400

2,39

Примечание. В таблице приведены: в числителе - длина перехода; в знаменателе - площадь поверхности.

Переход с круглого сечения на прямоугольное

Черт. 3


Таблица 3

Размеры, мм

d

а ´ b

100´150

150´150

150´250

150´300

200´250

250´300

250´400

250´500

400´400

400´500

400´600

400´800

500´500

500´600

500´800

500´1000

600´600

600´800

600´1000

600´1250

800´800

800´1000

800´1250

800´1600

1000´1000

1000´1250

1000´1600

1000´2000

Длина l и площадь поверхности перехода, м2

100

300

0,12























































125

300

0,13























































160

300

0,15

300

0,17

300

0,20



















































200



300

0,18

300

0,21

300

0,23

300

0,24















































250



300

0,21

300

0,24

300

0,25

300

0,27

300

0,28













































315







300

0,28

300

0,30

300

0,31

300

0,34

400

0,50









































355









300

0,32

300

0,33

300

0,36

300

0,39

300

0,41







































400











300

0,35

300

0,38

300

0,41

300

0,43

300

0,48





































450













400

0,54

300

0,43

300

0,45

300

0,48

400

0,69



































500















500

0,77

300

0,48

300

0,51

300

0,64

600

1,19

300

0,54

300

0,57

600

1,25



























560

















300

0,60

300

0,53

300

0,56

500

1,54

300

0,56

300

0,59

500

1,09

800

1,90

300

0,62























630



















300

0,57

300

0,00

500

1,10

300

0,63

300

0,64

300

0,69

700

1,74

300

0,66

300

0,72





















Продолжение табл. 3

Размеры, мм

d

а ´ b

400´600

400´800

500´500

500´600

500´800

500´1000

600´600

600´800

600´1000

600´1250

800´800

800´1000

800´1250

800´1600

1000´1000

1000´1250

1000´1600

1000´2000

1250´1250

1250´1600

1250´2000

1600´1600

1600´2000

Длина l и площадь поверхности перехода, м2

710

600

1,27

600

1,39

400

0,85

400

0,89

400

0,97

400

1,05

300

0,70

300

0,75

300

0,81

300

0,90

300

0,81

























800



800

1,97

600

1,36

600

1,42

600

1,54

600

1,66

300

0,74

300

0,80

400

1,14

800

2,49

300

0,86

400

1,22























900









800

2,17

800

2,33

500

1,31

500

1,41

500

1,51

700

2,29

300

0,91

300

0,97

700

2,43

1300

4,96

300

1,03

















1000











900

2,76

700

1,94

700

2,08

700

2,22

700

2,39

300

0,95

300

1,01

500

1,81

1100

4,37

300

1,07

500

1,91















1120

















900

3,02

900

3,25

600

2,02

600

2,14

699

2,29

900

3,74

300

1,13

300

1,20

900

3,92

1650

7,85

300

1,28









1250



















1200

4,62

850

3,03

850

3,20

850

3,41

700

3,06

500

1,98

500

2,11

700

3,20

1400

6,95

300

1,34

700

3,37







1400

























1100

4,86

1100

5,06

600

2,52

600

2,67

400

1,92

1100

5,72

300

1,41

400

2,02

1100

6,00

400

2,16



1600



























1500

7,37

1100

4,96

1100

5,24

1100

5,62

1100

6,06

700

3,51

700

3,75

800

4,61

400

2,28

800

4,89

1800

































1500

8,14

1500

8,74

1000

5,33

1000

5,68

1000

6,08

400

2,41

400

2,57

2000



































1800

11,95



1400

7,90

1400

8,39

1400

8,95

800

5,07

800

5,39

Примечание. В таблице приведены размеры: в числителе - длина перехода, в знаменателе - площадь поверхности.


Отводы круглого сечения

1 - стакан; 2 - звено

Черт. 4

Таблица 4

Размеры, мм

d

Отвод с углом

45°

90°

g

к

l

площадь поверхности, м2

m

u

площадь поверхности, м2

100

76

107

183

0,07

245

196

0,11

125

87

123

210

0,09

295

233

0,16

160

102

144

246

0,14

365

285

0,25

200

119

169

288

0,21

445

345

0,37

250

141

200

341

0,31

545

420

0,56

315

170

240

410

0,48

675

518

0,87

355

136

192

328

0,42

578

400

0,74

400

149

211

360

0,53

645

445

0,99

450

164

232

396

0,66

720

495

1,19

500

178

252

430

0,79

795

545

1,43

560

195

277

472

0,98

885

605

1,80

630

216

306

522

1,21

990

675

2,24

710

208

294

502

1,32

1065

710

2,64

800

234

331

565

1,66

1200

800

3,30

900

264

373

637

2,10

1350

900

4,10

1000

292

414

706

2,60

1500

1000

5,20

1120

328

465

793

3,25

1680

1120

6,50

1250

366

516

882

4,10

1875

1250

8,10

1400

410

580

990

5,10

2100

1400

10,20

1600

470

665

1135

6,65

2400

1600

13,20

1800

525

745

1270

8,10

2700

1800

16,80

2000

585

828

1413

10,50

3000

2000

20,70

Примечание. В таблице для отводов диаметром 100-630 мм включительно приведены размеры с учетом увеличения длины стакана на 45 мм под фланец.


Таблица 5

Размеры, мм

d

d1

100

125

160

200

250

315

355

400

450

500

560

630

710

800

900

1000

1120

1250

4400

1600

160

Х

Х





































200



Х

Х



































250





Х

Х

































315





Х

Х

Х































355





Х

Х

Х































400





Х

Х

Х































450







Х

Х

Х





























500









Х

X

Х

X

























560









Х

Х

Х

X

X























630









X

Х

X

X

X

X





















710











X

X

X

X

X

X



















800











Х

Х

X

X

X

X

Х

















900











X

X

X

X

X

X

Х

Х















1000













X

X

X

X

X

Х

Х















1120













X

X

X

X

X

Х

Х

Х













1250















X

X

X

X

Х

Х

Х

Х

Х









1400















X

X

X

X

Х

Х

Х

Х

Х

Х







1600



















X

X

Х

Х

Х

Х

Х

Х

Х





1800





















Х

Х

Х

Х

Х

Х

Х

Х

Х



2000























Х

Х

Х

Х

Х

Х

Х

Х

Х


2. Воздуховоды прямоугольного сечения

2.1. Следует применять воздуховоды размерами наружных сечений:

100´150,           150´150,               150´250,             150´300,

250´250,           250´300,               250´400,             250´500,

400´400,           400´500,               400´600,             400´800,

500´500,           500´600,               500´800,             500´1000,

600´600,           600´800,               600´1000,           600´1250,

800´800,           800´1000,             800´1250,           800´1600,

1000´1000,       1000´1250,           1000´1600,         1000´2000,

1250´1250,       1250´1600,           1250´2000,         1600´1600,

1600´2000 мм.

2.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы и переходы заглушек) и узлов ответвлений из унифицированных деталей.

2.3. Прямые участки следует применять длиной 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 6.

2.4. Узлы ответвлений следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 5.

Узлы ответвлений по схеме II следует применять, если ответвление узла входит в ветвь, определяющую общее аэродинамическое сопротивление сети. В остальных случаях следует применять узлы ответвлений по схеме I.

Присоединение перехода к заглушке следует выполнять при необходимости получения соотношения площадей сечений  перехода меньше, чем предусмотрено табл. 7 (черт. 6). При этом размеры «а1» и «в» перехода должны быть меньше соответствующих размеров заглушки.

2.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка lmin = 50 мм. Размер стороны врезки, перпендикулярной оси магистрального воздуховода, должен быть меньше размера соответствующей стороны прямого участка.

2.6. Номенклатура, основные размеры, площадь поверхности и соотношение площадей сечений переходов должны соответствовать указанным в табл. 7 и на черт. 6.

2.7. Как правило, отводы следует применять с углами 90° и 45° и радиусом шейки, равным 150 мм.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 8, 9 и на черт. 7, 8.

2.8. Формулы для определения коэффициентов сопротивления узлов ответвлений и отводов приведены в справочном приложении 1.

Коэффициенты сопротивления установлены для:

узлов ответвления - в справочном приложении 2;

отводов - в справочном приложении 3.

Таблица 6

Сечение воздуховода, мм

Площадь поверхности, м2

прямого участка длиной 1 м

заглушки

100´150

0,50

0,02

150´150

0,60

0,03

150´250

0,80

0,04

150´ 300

0,90

0,05

250´250

1,00

0,06

250´300

1,10

0,08

250´400

1,30

0,10

250´500

1,50

0,13

400´400

1,60

0,16

400´500

1,80

0,20

400´600

2,00

0,24

400´800

2,40

0,32

500´500

2,00

0,25

500´600

2,20

0,30

500´800

2,60

0,40

500´1000

3,00

0,50

600´600

2,40

0,36

600´800

2,80

0,48

600´1000

3,20

0,60

600´1250

3,70

0,75

800´800

3,20

0,64

800´1000

3,60

0,80

800´1250

4,10

1,00

800´1600

4,80

1,28

1000´1000

4,00

1,00

1000´1250

4,50

1,25

1000´1600

5,20

1,60

1000´2000

6,00

2,00

1250´1250

5,00

1,56

1250´1600

5,70

2,00

1250´2000

6,50

2,50

1600´1600

6,40

2,56

1600´2000

7,20

3,20

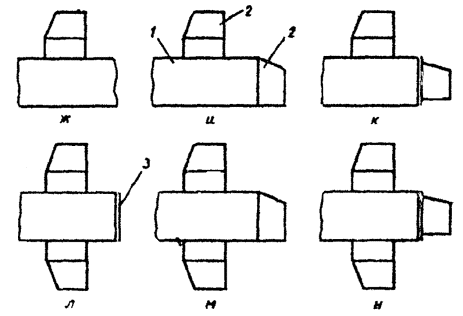

Схемы образования узлов ответвлений прямоугольного сечения

Схема I

Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 5

Переход прямоугольного сечения

Черт. 6

Таблица 7

а´в

а1´в

l

Площадь поверхности, м2

а´в

а1´в

100´150

150´150

300

0,17

0,63

150´150

250´150

300

0,21

0,60

150´250

250´250

300

0,27

0,60

150´300

250´300

300

0,30

0,64

250´250

400´250

300

0,35

0,63

250´400

400´400

300

0,44

0,63

250´500

400´500

300

0,50

0,63

400´250

500´250

300

0,42

0,80

400´400

500´400

300

0,51

0,80

400´400

600´400

300

0,54

0,67

400´500

500´500

300

0,57

0,80

400´500

600´500

300

0,60

0,67

400´600

500´600

300

0,63

0,80

400´600

600´600

300

0,66

0,67

400´800

500´800

300

0,75

0,80

400´800

600´800

300

0,78

0,76

500´400

600´400

300

0,57

0,83

500´400

800´400

400

0,84

0,63

500´500

600´500

300

0,63

0,83

500´500

800´500

400

0,92

0,83

500´600

600´600

300

0,69

0,83

500´600

800´600

400

1,00

0,63

500´800

600´800

300

0,81

0,83

500´800

800´800

400

1,16

0,63

500´1000

600´1000

300

0,93

0,83

500´1000

800´1000

400

1,32

0,63

600´400

800´400

300

0,66

0,75

600´500

800´500

300

0,72

0,75

600´500

1000´500

500

1,30

0,60

600´600

800´600

300

0,78

0,75

600´600

1000´600

500

1,40

0,60

600´800

800´800

300

0,90

0,75

600´800

1000´800

500

1,60

0,60

600´1000

800´1000

300

1,02

0,75

600´1000

1000´1000

500

1,80

0,60

600´1250

800´1250

300

1,17

0,75

600´1250

1000´1250

500

2,05

0,60

800´500

1000´500

300

0,84

0,80

800´600

1000´600

300

0,90

0,80

800´600

1250´600

550

1,29

0,64

800´800

1000´800

300

1,02

0,80

800´800

1250´800

550

2,01

0,64

800´1000

1000´1000

300

1,14

0,80

800´1000

1250´1000

550

2,23

0,64

800´1250

1000´1250

300

1,29

0,80

800´1250

1000´800

550

2,50

0,64

800´1600

1000´1600

300

1,50

0,80

800´1600

1250´1600

550

2,89

0,64

1000´800

1250´600

350

1,21

0,80

1000´800

1250´800

350

1,35

0,80

1000´800

1600´800

700

2,94

0,63

1000´1000

1250´1000

350

1,49

0,80

1000´1000

1600´1000

700

3,22

0,63

1000´1250

1250´1250

350

1,66

0,80

1000´1250

1600´1250

700

3,57

0,63

1000´1600

1250´1600

350

1,91

0,80

1000´1600

1600´1600

700

4,06

0,63

1000´2000

1250´2000

300

2,19

0,80

1000´2000

1600´2000

700

4,62

0,63

1250´800

1600´800

450

2,00

0,78

1250´1000

1600´1000

450

2,10

0,78

1250´1000

2000´1000

850

4,46

0,63

1250´1000

1600´1250

450

2,41

0,78

1250´1000

2000´1250

850

4,89

0,62

1250´1600

1600´1600

450

2,72

0,78

1250´1600

2000´1600

850

5,48

0,63

1250´2000

1600´2000

450

3,08

0,78

1600´1000

2000´1000

500

2,80

0,80

1600´1250

2000´1250

500

3,05

0,80

1600´1600

2000´1600

500

3,40

0,80

1600´2000

2000´2000

500

3,80

0,80

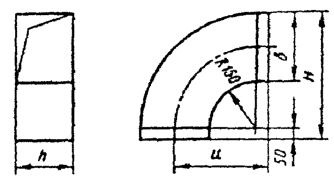

Отвод прямоугольного сечения с углом 90°

Черт. 7

Таблица 8

Размеры, мм

в

н

и

h

100

150

250

300

400

500

600

800

1000

1250

1600

2000

Площадь поверхности, м2

100

300

250



0,21





















150

350

275

0,23

0,27

0,36

0,41

















250

450

325



0,43

0,53

0,59

0,69

0,80













300

500

350



0,51

0,63



















400

600

400





0,84



1,04

1,17

1,30

1,56









500

700

450





1,09



1,31

1,46

1,60

1,89

2,18







600

800

500









1,61

1,78

1,94

2,26

2,58

2,30





800

1000

600









2,31

2,51

2,70

3,08

3,47

3,95

4,63



1000

1200

700











3,36

3,59

4,03

4,48

5,04

5,88

6,2

1250

1450

825













4,67

5,40

5,93

6,58

7,51

8,56

1600

1800

1000















7,64

8,28

9,07

10,18

11,46

2000

2200

1200

















11,43

12,39

13,72

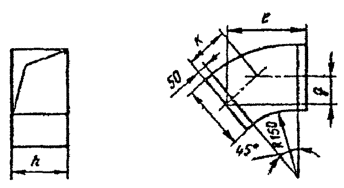

Отвод прямоугольного сечения с углом 45°

Черт. 8

Таблица 9

Размеры, мм

в

g

к

l

h

100

150

250

300

400

500

600

800

1000

1250

1600

2000

Площадь поверхности, м2

100

95

130

225



0,13





















150

100

140

245

0,14

0,17

0,22

0,25

















250

115

160

280



0,25

0,32

0,35

0,41

0,47













300

125

170

295



0,30

0,37



















400

140

190

335





0,49



0,60

0,67

0,75

0,90









500

155

220

370





0,62



0,75

0,83

0,91

1,08

1,24







600

165

240

405









0,91

1,00

1,09

1,27

1,45

1,63





800

195

280

475









1,28

1,38

1,49

1,70

1,92

2,18

2,55



1000

226

318

545











1,83

1,95

2,20

2,44

2,75

3,13

3,65

1250

262

361

633













2,62

2,70

3,19

3,54

4,04

4,60

1600

314

443

757















4,06

4,40

4,52

5,41

6,09

2000

372

526

898

















6,02

6,52

7,22



Приложение 1
Справочное

Формулы для определения коэффициентов сопротивления узлов ответвления воздуховодов из унифицированных деталей

xn, xо - коэффициенты сопротивления прохода и ответвления тройника (или крестовины), отнесенные соответственно к скорости воздуха в проходе и ответвлении.

1. Узлы ответвления круглого сечения:

0,5 £  £ 1; 0,1 £  £ 0,65.

Схема I (рис. 1, а, б, в, г).

В режиме всасывания (слияния потоков):

;              (1)

.  (2)

В режиме нагнетания (разделения потоков):

,                  (3)

.                                         (4)

Схема II (рис. 1, д, е, к, и)

В режиме всасывания (слияния потоков):

xn - по формуле (1);

.                               (5)

В режиме нагнетания (разделения потоков):

xn - по формуле (3);

.                                           (6)

II. Узлы ответвления прямоугольного сечения:

0,5 £  £ 1; 0,1 £  £ 0,8.

Схема I (рис. 5, а, б, г, д).

В режиме всасывания (слияния потоков):

;              (7)

             (8)

В режиме нагнетания (разделения потоков):

 - по формуле (3);

.                                    (9)

Схема II (рис. 5, к, и, л, м).

В режиме всасывания (слияния потоков):

xn - по формуле (7);

xо - по формуле (8);

В режиме нагнетания (разделения потоков):

xn - по формуле (3);

.                                          (10)

III. Узлы ответвления прямоугольного сечения с врезкой перехода по магистрали в заглушку:

 £ 0,5;  ³ 0,5.

Схема I (рис. 5, в, е).

В режиме всасывания (слияния потоков):

;               (11)

.                            (12)

В режиме нагнетания (разделения потоков):

;         (13)

xо - по формуле (9).

Схема II (рис. 5, к, н).

В режиме всасывания (слияния потоков):

xn - по формуле (11);

xо - по формуле (12).

В режиме нагнетания (разделения потоков):

xn - по формуле (13);

.                                    (14)

IV. Отводы прямоугольного сечения

С центральным углом 90° (черт. 7):

.

С центральным углом 45° (рис. 8):

.

Обозначения:

 - отношение расхода воздуха в ответвлении к расходу воздуха в стволе узла ответвления;

 - отношение площади поперечного сечения ответвления к площади поперечного сечения ствола узла ответвления;

 -   отношение площади поперечного сечения прохода к площади поперечного сечения ствола узла ответвления.


Приложение 2
Справочное

Коэффициенты сопротивления узлов ответвления

Таблица 1

Коэффициенты сопротивления узлов ответвления круглого сечения в режиме всасывания

Коэффициент сопротивления прохода

Коэффициент сопротивления ответвления

fn/fо

Lо/Lс

fo/fc

0,65

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,65

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,65

0,6

0,5

0,4

0,3

0,25

0,2

0,1

1,0

0,05

-

-

-

-

-

-

0,1

0,1

-

-

-

-

-

-

-4,8

0,73

-

-

-

-

-

-

-13,0

-3,9

0,1

-

-

-

0,15

0,2

0,2

0,2

0,2

-

-

-

-4,8

1,35

-0,17

0,73

1,42

-

-

-

-9,8

25,9

-4,2

-2,8

-0,7

0,2

-

0,2

0,2

0,25

0,3

0,3

0,35

0,45

-

1,35

-0,17

0,73

1,35

1,39

1,42

1,12

-

-4,1

-2,9

-1,8

-0,9

-0,6

-0,3

0,0

0,3

0,35

0,35

0,4

0,45

0,5

0,6

0,6

0,9

0,47

0,73

1,11

1,39

1,42

1,39

1,29

0,83

-1,6

-1,3

-0,8

-0,4

0,0

0,0

0,1

0,2

0,4

0,55

0,55

0,6

0,7

0,8

1,0

1,1

-

1,32

1,3

1,39

1,42

1,35

1,26

1,12

-

-0,45

-0,3

-0,1

0,1

0,2

0,3

0,3

-

0,5

0,75

0,8

1,0

1,15

1,5

-

-

-

1,35

1,4

1,42

1,38

1,24

-

-

-

0,05

0,1

0,2

0,3

0,4

-

-

-

0,6

1,2

1,3

1,6

2,0

-

-

-

-

1,41

1,42

1,39

1,29

-

-

-

-

0,25

0,3

0,4

0,5

-

-

-

-

0,8

0,1

-

-

-

-

0,2

0,25

0,25

0,3

-

-

-

-

-1,62

-0,26

0,68

1,34

-

-

-

-

-5,3

-3,8

-2,5

-0,6

0,2

-

-

0,3

0,3

0,3

0,35

0,4

0,55

-

-

-0,26

0,68

1,26

1,37

1,34

1,07

-

-

-2,5

-1,5

-0,8

-0,4

-0,2

0,1

0,3

0,35

0,35

0,4

0,4

0,5

0,55

0,6

1,0

0,33

0,68

1,03

1,33

1,34

1,35

1,25

0,76

-1,35

-1,1

-0,6

-0,2

0,0

0,2

0,2

0,25

0,4

0,5

0,5

0,6

0,7

0,8

0,9

1,0

1,7

1,19

1,26

1,37

1,34

1,32

1,25

1,07

-

-0,35

-0,2

0,0

0,2

0,3

0,35

0,35

0,3

0,5

0,75

0,8

0,9

1,1

1,3

1,5

1,8

3,1

1,32

1,37

1,34

1,34

1,24

1,07

0,91

-

0,1

0,2

0,3

0,4

0,45

0,4

0,4

0,3

0,6

1,1

1,2

1,4

1,8

2,3

2,7

3,3

6,1

1,35

1,34

1,34

1,25

1,07

0,94

0,76

-

0,35

0,4

0,5

0,5

0,55

0,5

0,5

0,35

0,65

0,2

-

-

0,25

0,25

0,3

0,35

0,4

0,5

-

-

-0,97

0,32

1,12

1,32

1,39

1,09

-

-

-2,3

-1,35

-0,6

-0,35

-0,1

0,2

0,3

0,35

0,35

0,35

0,4

0,45

0,5

0,55

0,85

0,0

0,32

0,89

1,24

1,39

1,35

1,29

0,77

-1,2

-0,95

-0,45

-0,05

0,15

0,25

0,35

0,35

0,4

0,4

0,45

0,5

0,55

0,7

0,8

0,9

1,4

0,98

1,12

1,32

1,39

1,32

1,25

1,9

-

-0,2

-0,05

0,1

0,3

0,45

0,45

0,5

0,35

0,5

0,6

0,65

0,75

0,85

1,1

1,3

1,5

2,6

1,28

1,34

1,39

1,34

1,23

1,09

0,92

-

0,15

0,25

0,4

0,5

0,55

0,55

0,55

0,4

0,6

0,9

1,0

1,2

1,5

1,9

2,2

2,7

5,0

1,35

1,39

1,35

1,29

1,09

0,95

0,77

-

0,4

0,45

0,5

0,6

0,65

0,6

0,6

0,4

0,7

1,5

1,75

2,2

2,8

3,8

4,5

5,5

10,5

1,38

1,4

1,35

1,19

0,98

0,83

-

-

0,5

0,6

0,65

0,7

0,7

0,65

0,6

0,4

0,6

0,2

-

0,25

0,25

0,25

0,3

0,35

0,35

0,45

-

-3,61

-1,5

0,12

0,94

1,24

1,36

1,1

-

-3,3

-2,2

-1,3

-0,6

-0,35

-0,05

0,2

0,3

0,3

0,3

0,3

0,3

0,4

0,45

0,5

0,75

-0,57

0,12

0,61

1,16

1,36

1,35

1,27

0,77

-1,15

-0,9

-0,4

0,0

0,2

0,3

0,35

0,3

0,4

0,4

0,4

0,5

0,5

0,65

0,7

0,8

1,3

0,74

0,94

1,24

1,36

1,32

1,25

1,1

-

-0,15

0,0

0,1

0,3

0,5

0,3

0,5

0,3

0,5

0,6

0,6

0,7

0,8

1,0

1,2

1,4

2,4

1,15

1,3

1,36

1,34

1,23

1,1

0,92

-

0,2

0,3

0,4

0,5

0,6

0,6

0,55

0,4

0,6

0,85

0,9

1,1

1,4

1,8

2,1

2,5

4,5

1,29

1,36

1,35

1,27

1,1

0,95

0,77

-

0,45

0,55

0,6

0,65

0,65

0,65

0,6

0,4

0,7

1,45

1,6

2,0

2,6

3,4

4,0

5,0

9,5

1,38

1,4

1,3

1,19

0,98

0,84

-

-

0,55

0,6

0,65

0,75

0,7

0,65

0,6

0,4

0,8

3,1

3,5

4,7

6,1

8,4

9,3

12,8

25,2

1,39

1,33

1,25

1,1

0,88

-

-

-

0,65

0,7

0,75

0,75

0,7

0,65

0,6

0,4

0,5

0,2

0,20

0,2

0,2

0,25

0,25

0,3

0,3

0,4

-7,49

-6,04

-3,12

-0,91

0,56

0,99

1,24

1,1

-3,55

-3,0

-2,0

-1,1

-0,4

-0,15

0,1

0,3

0,3

0,25

0,3

0,3

0,3

0,35

0,4

0,4

0,6

-1,7

-0,91

0,11

0,85

1,24

1,3

1,26

0,79

-1,0

-0,8

-0,3

0,0

0,3

0,4

0,45

0,45

0,4

0,35

0,4

0,4

0,45

0,55

0,6

0,65

1,0

0,26

0,56

0,99

1,24

1,29

1,23

1,1

-

-0,15

0,0

0,2

0,4

0,55

0,55

0,55

0,45

0,5

0,5

0,5

0,6

0,7

0,8

0,95

1,1

1,9

0,92

1,04

1,24

1,3

1,22

1,1

0,94

-

0,25

0,3

0,45

0,6

0,65

0,65

0,65

0,45

0,6

0,75

0,8

0,9

1,15

1,4

1,7

2,0

3,5

1,17

1,24

1,3

1,26

1,1

0,98

0,79

-

0,45

0,55

0,6

0,65

0,7

0,7

0,65

0,45

0,7

1,2

1,3

1,6

2,1

2,7

3,2

3,9

7,4

1,38

1,32

1,28

1,18

1,0

0,85

-

-

0,55

0,6

0,7

0,7

0,7

0,7

0,65

0,45

0,8

2,6

2,9

3,7

4,9

6,7

8,0

10,0

19,5

1,34

1,3

1,23

1,1

0,89

-

-

-

0,65

0,7

0,75

0,75

0,75

0,75

0,7

0,5


Таблица 2

Коэффициенты сопротивления узлов ответвления круглого сечения в режиме нагнетания

Коэффициент сопротивления ответвления

Lо/Lс

fo/fc

0,65

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,05

-

-

-

-

29,5

19,8

12,0

2,5

0,1

-

-

19,8

12,0

6,2

4,1

2,5

0,7

0,2

7,5

6,2

4,1

2,5

1,3

0,95

0,7

0,5

0,3

3,0

2,5

1,7

1,1

0,7

0,6

0,55

0,45

0,4

1,65

1,4

0,95

0,7

0,6

0,55

0,55

-

0,5

1,05

0,9

0,7

0,6

0,55

0,55

0,45

-

0,6

0,8

0,7

0,6

0,5

0,5

0,5

0,45

-

0,7

0,65

0,6

0,55

0,5

0,5

0,45

-

-

0,8

0,55

0,55

0,5

0,55

-

-

-

-

0,9

0,5

0,5

0,5

-

-

-

-

-

0,95

0,5

0,5

-

-

-

-

-

-

Таблица 3

Коэффициенты сопротивления узлов ответвления круглого и прямоугольного сечения в режиме нагнетания

Коэффициент сопротивления прохода

Коэффициент сопротивления ответвления

Lo/Lc

fn/fc

fо/fc

1,0

0,8

0,65

0,6

0,5

0,65

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,05

0,2

0,25

0,3

0,3

0,3

-

-

94,7

59,9

33,1

22,6

14,2

3,4

0,1

0,15

0,2

0,3

0,3

0,3

-

-

22,6

14,2

7,8

5,35

3,4

1,0

0,2

0,15

0,2

0,25

0,25

0,3

9,2

7,8

2,4

3,4

2,0

1,4

1,0

0,55

0,3

0,15

0,2

0,25

0,25

0,3

4,

3,4

1,4

1,6

1,0

0,8

0,65

0,55

0,4

0,2

0,25

0,3

0,3

0,3

2,25

1,9

1,0

1,0

0,7

0,6

0,55

0,5

0,5

0,3

0,4

0,4

0,4

0,35

1,5

1,3

1,0

0,75

0,6

0,55

0,55

-

0,6

0,75

0,7

0,6

0,6

0,55

1,1

1,0

0,8

0,65

0,55

0,55

0,5

-

0,7

2,0

1,55

1,25

1,1

0,9

0,9

0,8

0,7

0,6

0,5

0,5

0,5

-

0,8

-

4,5

3,3

2,9

2

0,8

0,7

0,6

0,55

0,5

0,5

0,5

-

0,9

-

-

-

-

10,0

0,7

0,65

0,55

0,5

-

-

-

-

0,95

-

-

-

-

-

0,65

0,6

0,

0,5

-

-

-

-


Таблица 4

Коэффициенты сопротивления узлов ответвления прямоугольного сечения в режиме нагнетания

Коэффициент сопротивления ответвления

Lo/Lc

fо/fc

0,8

0,7

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,05

0,8

0,7

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,05

0,05

-

-

-

-

-

-

23,7

15,1

3,9

1,3

-

-

-

-

-

29,5

19,5

11,7

2,2

0,4

0,1

-

-

-

23,7

15,1

8,5

6,0

3,9

1,3

0,7

-

-

28,8

19,5

11,8

6,1

3,8

2,2

0,4

0,3

0,2

15,1

11,3

8,5

6,0

3,9

2,4

1,8

1,3

0,7

0,5

11,7

8,6

6,1

3,9

2,2

1,1

0,7

0,4

0,3

0,3

0,3

6,8

5,3

4,0

2,8

2,0

1,3

1,0

0,9

0,6

0,4

4,6

3,3

2,25

1,45

0,8

0,4

0,35

0,3

0,3

-

0,4

3,9

3,1

2,4

1,8

1,3

1,0

0,8

0,7

0,5

0,3

2,25

1,65

1,1

0,75

0,4

0,3

0,3

0,3

-

-

0,5

2,7

2,2

1,6

1,3

1,0

0,8

0,73

0,65

0,5

0,2

1,3

1,0

0,7

0,45

0,3

0,3

0,3

0,3

-

-

0,6

2,0

1,7

1,3

1,1

0,9

0,7

0,7

0,6

0,4

0,06

0,9

0,65

0,45

0,35

0,3

0,3

0,3

0,3

-

-

0,7

1,6

1,3

1,1

0,9

0,8

0,7

0,6

0,6

0,35

-0,06

0,6

0,45

0,35

0,3

0,3

0,3

0,3

-

-

-

0,8

1,3

1,1

0,9

0,8

0,7

0,6

0,6

0,5

0,3

-0,2

0,45

0,35

0,3

0,3

0,3

-

-

-

-

-

0,9

1,2

1,05

0,9

0,8

0,7

0,6

0,6

0,5

0,2

-0,3

0,35

0,3

0,3

0,3

-

-

-

-

-

-

0,95

1,1

0,97

0,85

0,75

0,7

0,6

0,5

0,5

0,2

-0,35

-

0,35

0,3

0,3

-

-

-

-

-

-

Таблица 5

Коэффициенты сопротивления узлов ответвления прямоугольного сечения в режиме всасывания

Коэффициент сопротивления

Коэффициент сопротивления ответвления

fn/fc

Lo/Lc

fо/fc

0,8

0,7

0,6

0,5

0,4

0,3

0,25

0,2

0,1

0,8

0,7

0,6

0,5

0,4

0,3

0,25

0,2

0,1

1,0

0,05

-

-

-

-

-

-

-

0,1

0,1

-

-

-

-

-

-

-

-33,8

-1,6

0,1

-

-

-

-

0,15

0,15

0,15

0,15

0,2

-

-

-

-

-13,7

-10,2

-8,4

-6,5

-2,9

0,2

-

-

0,2

0,2

0,25

0,25

0,3

0,3

0,45

-

-

-3,3

-2,5

-1,75

-1,0

-0,7

-0,35

0,1

0,3

0,3

0,3

0,3

0,35

0,4

0,45

0,5

0,55

0,9

-1,1

-0,8

-0,4

-0,15

-0,15

0,4

0,45

0,55

0,6

0,4

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1,0

-

0,0

0,2

0,4

0,55

0,7

0,75

0,8

0,8

-

0,5

0,45

0,5

0,65

0,7

0,95

1,2

-

-

-

0,5

0,6

0,7

0,8

0,9

0,9

-

-

-

0,6

0,55

0,7

0,9

1,2

1,6

-

-

-

-

0,7

0,8

0,85

0,9

0,95

-

-

-

-

0,8

0,1

-

-

-

-

-

0,3

0,3

0,3

-

-

-

-

-

-

-8,1

-6,6

-5,0

-

0,2

-

-

0,35

0,35

0,35

0,4

0,45

0,45

-

-

-

-2,2

-1,7

-1,1

-0,45

-0,2

0,0

-

0,3

0,35

0,4

0,45

0,45

0,5

0,6

0,65

0,7

-

-0,6

-0,3

0,0

0,2

0,5

0,7

0,75

0,8

-

0,4

0,45

0,5

0,55

0,6

0,7

0,9

1,0

1,15

-

0,3

0,45

0,6

0,8

0,9

1,0

1,0

1,0

-

0,5

0,55

0,65

0,75

0,9

1,1

1,4

1,6

2,0

-

0,65

0,75

0,85

0,95

1,0

1,0

1,0

1,0

-

0,6

0,65

0,85

1,1

1,4

1,8

2,4

2,9

-

-

0,8

0,9

0,95

1,0

1,1

1,1

1,0

-

-

0,7

0,75

1,2

1,7

2,3

3,2

4,6

-

-

-

0,85

0,9

1,0

1,0

1,0

1,0

-

-

-

0,65

0,2

-

-

-

0,35

0,35

0,4

-

-

-

-

-

-

-1,15

-0,7

-0,15

-

-

-

0,3

0,35

0,4

0,4

0,45

0,5

0,55

-

-

-

-0,25

-0,05

0,2

0,45

0,65

0,85

-

-

-

0,4

0,4

0,5

0,5

0,6

0,65

0,8

-

-

-

0,45

0,6

0,7

0,85

1,0

1,0

-

-

-

0,5

0,5

0,6

0,7

0,8

0,95

1,25

-

-

-

0,7

0,8

0,9

1,0

1,05

1,1

-

-

-

0,6

0,65

0,8

0,95

1,25

1,6

2,1

-

-

-

0,8

0,9

1,0

1,0

1,1

1,1

-

-

-

0,7

0,8

1,15

1,55

2,1

2,85

4,0

-

-

-

0,85

0,9

1,0

1,0

1,1

1,1

-

-

-

0,6

0,2

-

-

-

0,3

0,35

0,35

-

-

-

-

-

-

-1,0

-0,55

-0,1

-

-

-

0,3

0,3

0,35

0,4

0,4

0,45

0,5

-

-

-

-0,15

0,0

0,25

0,45

0,65

0,85

-

-

-

0,4

0,4

0,45

0,5

0,55

0,6

0,75

-

-

-

0,5

0,6

0,7

0,85

0,95

1,0

-

-

-

0,5

0,5

0,55

0,65

0,75

0,9

1,15

-

-

-

0,7

0,8

0,9

0,95

1,0

1,1

-

-

-

0,6

0,6

0,75

0,9

1,2

1,5

2,0

-

-

-

0,8

0,9

0,95

1,0

1,1

1,1

-

-

-

0,7

0,8

1,1

1,5

2,0

2,7

3,75

-

-

-

0,8

0,9

0,95

1,0

1,1

1,1

-

-

-

0,8

1,1

1,9

3,0

-

-

-

-

-

-

0,8

0,9

0,95

-

-

-

-

-

-

0,5

0,2

-

0,25

0,25

0,3

0,3

-

-

-

-

-

-1,5

-1,20

-0,8

-0,4

-

-

-

-

0,3

0,25

0,3

0,35

0,35

0,35

-

-

-

-

0,0

0,1

0,80

0,45

0,65

-

-

-

-

0,4

0,3

0,35

0,4

0,45

0,5

-

-

-

-

0,5

0,6

0,8

0,9

0,95

-

-

-

-

0,5

0,4

0,45

0,55

0,6

0,75

-

-

-

-

0,7

0,75

0,85

0,95

1,0

-

-

-

-

0,6

0,5

0,65

0,8

0,95

1,2

-

-

-

-

0,75

0,8

0,9

1,0

1,0

-

-

-

-

0,7

0,7

0,95

1,2

1,7

2,2

-

-

-

-

0,8

0,85

0,9

1,0

1,0

-

-

-

-

0,8

1,1-

1,7

-

-

-

-

-

-

-

0,8

0,85

-

-

-

-

-

-

-


Таблица 6

Коэффициенты сопротивления узлов ответвления прямоугольного сечения с врезкой перехода в заглушку в режиме всасывания

Коэффициент сопротивления прохода

Коэффициент сопротивления ответвления

fn/fc

fо/fc

Lo/Lc

0,9

0,8

0,7

0,6

0,5

0,9

0,8

0,7

0,6

0,5

0,50

0,6

-

-

4,2

2,2

1,45

-

-

0,65

0,45

-0,15

0,5

-

-

-

1,55

1,0

-

-

0,55

0,50

-0,25

0,40

0,7

-

5,85

2,55

1,60

-

-

-0,75

0,50

0,00

-1,20

0,6

-

-

1,75

1,1

0,85

-

-

0,50

0,15

-0,60

0,35

0,7

-

2,75

1,45

1,1

-

-

0,70

0,45

-0,15

-1,50

0,6

-

-

0,80

0,65

0,65

-

0,55

0,40

0,0

0,85

0,30

0,8

-

1,4

1,15

-

-

0,90

0,75

0,35

-0,55

-2,50

0,7

-

0,35

0,55

0,70

-

-

0,60

0,35

-0,30

-1,75

0,25

0,8

-6,65

-0,60

0,45

-

-

0,90

0,70

0,25

-0,75

-2,85

0,7

-

-1,30

0,00

0,45

-

-

0,55

0,25

-0,50

-2,00

0,20

0,8

-12,00

-1,6

0,13

-

-

0,85

0,65

0,15

-0,95

-3,20

Таблица 7

Коэффициенты сопротивления узлов ответвления прямоугольного сечения с врезкой перехода в заглушку в режиме нагнетания

Коэффициент сопротивления прохода

Коэффициент сопротивления ответвления

Lo/Lc

fn/fc

0,5

0,45

0,4

0,35

0,3

0,25

0,2

0,9

0,8

0,7

0,6

0,5

0,5

0,46

0,4

0,4

0,4

0,4

0,4

0,45

2,00

1,50

1,10

0,80

0,55

0,6

0,65

0,60

0,55

0,5

0,5

0,5

0,5

1,25

0,95

0,75

0,55

0,40

0,7

1,1

0,95

0,85

0,75

0,7

0,6

0,6

0,90

0,70

0,55

0,45

0,35

0,8

2,5

2,1

1,8

1,5

1,3

1,0

0,9

0,70

0,55

0,45

0,40

0,35

0,9

11,0

8,9

7,5

6,0

4,7

3,5

2,5

0,55

0,45

0,40

0,35

0,30

Приложение 3
Справочное

Коэффициенты сопротивления отводов прямоугольного сечения

в, мм

h, мм

100

150

250

300

400

500

600

800

1000

1250

1600

2000

100



008

0,06





















150

0,18

0,13

0,16

0,11

0,14

0,10

0,13

0,09

















250



0,28

0,20

0,25

0,18

0,24

0,17

0,22

0,16

0,21

0,15













300



0,36

0,26

0,32

0,23



















400





0,41

0,29



0,37

0,26

0,35

0,25

0,33

0,24

0,31

0,22









500





0,51

0,36



0,45

0,32

0,43

0,30

0,41

0,29

0,38

0,27

0,36

0,26







600









0,53

0,37

0,50

0,35

0,48

0,34

0,44

0,31

0,42

0,30

0,40

0,28





800









0,65

0,46

0,62

0,44

0,59

0,42

0,55

0,39

0,52

0,37

0,50

0,35

0,46

0,33



1000











0,72

0,51

0,68

0,48

0,64

0,45

0,60

0,43

0,58

0,41

0,54

0,38

0,51

0,36

1250













0,76

0,54

0,71

0,50

0,54

0,48

0,64

0,45

0,60

0,42

0,57

0,40

1600















0,83

0,59

0,78

0,55

0,75

0,53

0,70

0,49

0,66

0,47

2000

















0,87

0,62

0,83

0,59

0,78

0,55



Примечания: 1. В таблице приведены: в числителе - коэффициент сопротивления отводов с углом 90°; в знаменателе - коэффициент сопротивления отводов с углом 45°.

2. Размеры в и h отводов указаны на черт. 7 и 8.

Приложение 4

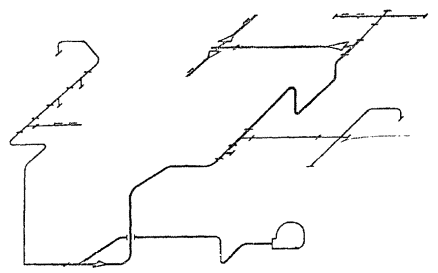

Схема приточной системы

_______ - линия, определяющая общее аэродинамическое сопротивление сети

СОДЕРЖАНИЕ






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
