ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ
конструкция и размеры

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

ГОСТ 17474-80*

ГОСУДарственный комитет ссср по стандартам

москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Raised countersunk head screws product grades A and B.

Construction and dimensions

ГОСТ

17474-80*

(СТ СЭВ 2655-80)

Взамен

ГОСТ 17474-72

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3276 срок действия установлен

с 01.01.82

до 01.01.92

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на винты с полупотайной головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2655-80.

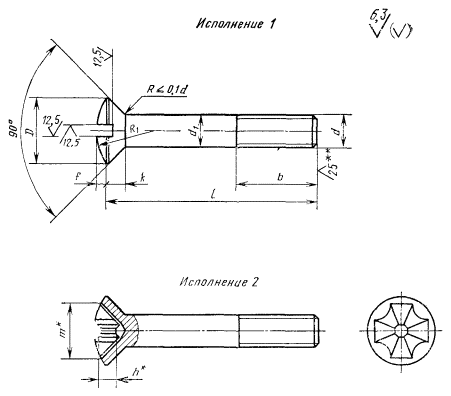

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы Р

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1,0

1,25

1,5

1,75

2,0

2,0

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

1,9

2,3

2,6

3,0

3,8

4,7

5,6

6,5

7,4

9,2

11,0

14,5

18,0

21,5

25

28,5

32,5

36,0

Высота потайной части головки r, не более

0,6

0,72

0,84

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3

4

5

6

7

8

9

10

Высота сферы f

0,25

0,3

0,35

0,4

0,5

0,6

0,75

0,9

1

1,25

1,5

2

2,5

3

3,5

4

4,5

5

Радиус сферы K1

2,1

2,6

2,9

3,4

4,2

5,4

6

6,8

8

9,4

12

15

19

22,5

26

30

34

38

Номер крестообразного шлица

-

-

-

-

0

1

2

3

4

-

-

-

-

Диаметр крестообразного шлица т

-

-

-

-

2,3

3,0

3,3

4,4

4,8

5,4

7,3

8,7

11,2

12,6

-

-

-

-

Глубина крестообразного шлица h, не более

-

-

-

-

1,5

1,6

2,0

2,2

2,5

3,1

3,5

5,0

6,1

7,5

-

-

-

-

Глубина вхождения калибра в крестообразный шлиц

не более

-

-

-

-

1,6

1,9

2,2

2,5

2,8

3,4

4,0

5,5

6,8

8,3

-

-

-

-

не менее

-

-

-

-

1,3

1,6

1,9

2,0

2,3

2,9

3,5

5,0

6,3

7,8

-

-

-

-

Длина резьбы b

удлиненная

-

-

-

-

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

2





-

-

-

-

-

-

3











-

-

-

(3,5)











-

-

-

4















-

5

















6

















(7)







Стандартные длины







8













9

















10

















11

-















12

-















(13)

-

-

-











14

-

-

-











16

-

-

-











(18)

-

-

-

-









20

-

-

-

-









(22)

-

-

-

-

-







25

-

-

-

-

-







(28)

-

-

-

-

-

-





30

-

-

-

-

-

-





(32)

-

-

-

-

-

-

-



35

-

-

-

-

-

-

-



(38)

-

-

-

-

-

-

-

-

40

-

-

-

-

-

-

-

-

(42)

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

(48)

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

-

55

-

-

-

-

-

-

-

-

60

-

-

-

-

-

-

-

-

65

-

-

-

-

-

-

-

-

70

-

-

-

-

-

-

-

-

75

-

-

-

-

-

-

-

-

80

-

-

-

-

-

-

-

-

(85)

-

-

-

-

-

-

-

-

90

-

-

-

-

-

-

-

-

(95)

-

-

-

-

-

-

-

-

100

-

-

-

-

-

-

-

-

110

-

-

-

-

-

-

-

-

120

-

-

-

-

-

-

-

-

Продолжение табл. 2

мм

Длина винта l

Номинальный диаметр резьбы d

4

5

6

8

10

12

14

16

18

20

2

-

-

-

-

-

-

-

-

-

-

3

-

-

-

-

-

-

-

-

-

-

(3,5)

-

-

-

-

-

-

-

-

-

-

4

-

-

-

-

-

-

-

-

-

-

5



-

-

-

-

-

-

-

-

-

6





-

-

-

-

-

-

-

-

(7)





-

-

-

-

-

-

-

-

8







-

-

-

-

-

-

-

9







-

-

-

-

-

-

-

10









-

-

-

-

-

-

11









-

-

-

-

-

-

12











-

-

-

-

-

(13)











-

-

-

-

-

14











-

-

-

-

-

16













-

-

-

-

(18)













-

-

-

-

20













-

-

-

-

(22)













-

-

-

-

25















-

-

-

(28)















-

-

-

30

















-

-

(32)

















-

-

35



















-

(38)









Стандартные длины





-

40















(42)

-



















45

-



















(48)

-



















50

-



















55

-



















60

-



















65

-



















70

-



















75

-



















80

-



















(85)

-



















90

-



















(95)

-



















100

-



















110

-

-

-

-

-

-

-

-

-



120

-

-

-

-

-

-

-

-

-

-

Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

* Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с полупотайной головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6g´50.48 ГОСТ 17474-80

То же, класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8´1 - 6g´50 - 34.48.016 ГОСТ 17474-80

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Диаметр гладкой части должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.

5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. № 2).

6. (Исключен, Изм. № 2).

7. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

7а. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

7, 7а. (Измененная редакция, Изм. № 2).

7б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

(Введен дополнительно, Изм. № 2).

8. Технические требования - по ГОСТ 1759.0-87.

9. Теоретическая масса винтов указана в приложении 1.

10. (Исключен, Изм. № 2).


ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

15

18

20

2

0,014

0,025

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,018

0,030

0,042

0,058

0,105

-

-

-

-

-

-

-

-

-

-

-

-

-

3,5

0,021

0,033

0,047

0,064

0,114

-

-

-

-

-

-

-

-

-

-

-

-

-

4

0,023

0,036

0,051

0,070

0,123

0,215

0,332

-

-

-

-

-

-

-

-

-

-

-

5

0,027

0,043

0,060

0,081

0,141

0,244

0,375

0,559

0,764

-

-

-

-

-

-

-

-

-

6

0,031

0,050

0,069

0,092

0,160

0,274

0,419

0,617

0,840

1,428

-

-

-

-

-

-

-

-

7

0,035

0,056

0,078

0,103

0,178

0,303

0,462

0,672

0,919

1,550

-

-

-

-

-

-

-

-

8

0,040

0,065

0,087

0,115

0,196

0,332

0,505

0,731

0,995

1,679

2,598

-

-

-

-

-

-

-

9

0,044

0,072

0,096

0,126

0,214

0,362

0,549

0,789

1,072

1,801

2,773

-

-

-

-

-

-

-

10

0,048

0,079

0,105

0,137

0,232

0,391

0,592

0,848

1,148

1,923

2,947

5,865

-

-

-

-

-

-

11

-

0,085

0,114

0,148

0,250

0,420

0,635

0,907

1,224

2,045

3,122

6,180

-

-

-

-

-

-

12

-

0,092

0,123

0,160

0,268

0,449

0,679

0,965

1,301

2,167

3,297

6,612

11,15

-

-

-

-

-

13

-

-

-

0,171

0,286

0,479

0,722

1,024

1,377

2,290

3,471

6,927

11,65

-

-

-

-

-

14

-

-

-

0,182

0,304

0,508

0,765

1,082

1,454

2,412

3,646

7,242

12,15

-

-

-

-

-

16

-

-

-

0,207

0,340

0,567

0,852

1,199

1,607

2,656

3,995

7,874

13,15

20,38

-

-

-

-

18

-

-

-

-

0,376

0,625

0,939

1,316

1,760

2,900

4,344

8,504

14,43

21,83

-

-

-

-

20

-

-

-

-

0,416

0,684

1,025

1,433

1,912

3,145

4,694

9,135

15,42

23,28

-

-

-

-

22

-

-

-

-

-

0,743

1,112

1,550

2,065

3,389

5,043

9,766

16,42

25,26

-

-

-

-

25

-

-

-

-

-

0,831

1,242

1,726

2,295

3,756

5,567

10,712

17,92

27,44

39,73

-

-

-

28

-

-

-

-

-

-

1,372

1,902

2,524

4,122

6,091

11,658

19,41

29,60

42,69

-

-

-

30

-

-

-

-

-

-

1,459

2,019

2,677

4,367

6,440

12,290

20,41

31,05

44,67

61,46

-

-

32

-

-

-

-

-



-

2,136

2,830

4,611

6,789

12,920

21,41

32,50

46,65

64,11

-

-

35

-

-

-

-

-

-

-

2,311

3,059

4,978

7,313

13,867

22,90

34,67

49,61

68,09

90,24

-

38

-

-

-

-

-

-

-

-

3,287

5,344

7,837

14,813

24,40

36,84

52,58

72,07

95,18

-

40

-

-

-

-

-

-

-

-

3,439

5,589

8,187

15,444

25,40

38,29

54,56

74,72

98,47

126,6

42

-

-

-

-

-

-

-

-

-

5,833

8,535

16,075

26,39

39,74

56,54

77,37

101,77

130,8

45

-

-

-

-

-

-

-

-

-

6,200

9,060

17,021

27,89

41,91

59,51

81,35

106,71

137,0

48

-

-

-

-

-

-

-

-

-

6,560

9,584

17,967

29,39

44,08

62,47

85,33

111,65

143,3

50

-

-

-

-

-

-

-

-

-

6,804

9,933

18,598

30,38

45,53

64,45

87,98

114,95

147,4

55

-

-

-

-

-

-

-

-

-

7,415

10,806

20,175

32,88

49,15

69,39

94,62

123,18

157,8

60

-

-

-

-

-

-

-

-

-

8,026

11,642

21,752

35,37

52,76

74,34

101,24

131,43

168,2

65

-

-

-

-

-

-

-

-

-

8,637

12,515

23,329

37,86

56,38

79,29

107,88

139,66

178,5

70

-

-

-

-

-

-

-

-

-

9,248

13,388

24,791

40,08

60,00

84,22

114,51

147,90

188,9

75

-

-

-

-

-

-

-

-

-

9,859

14,261

26,368

42,57

63,62

89,18

121,13

156,13

199,3

80

-

-

-

-

-

-

-

-

-

10,470

15,134

27,945

45,06

67,24

94,12

127,77

164,36

209,7

85

-

-

-

-

-

-

-

-

-

11,081

16,007

29,522

47,56

70,85

99,07

134,39

172,61

220,0

90

-

-

-

-

-

-

-

-

-

11,691

16,881

31,099

50,05

73,94

104,01

141,03

180,84

230,4

95

-

-

-

-

-

-

-

-

-

12,302

17,754

32,677

52,54

77,56

108,22

147,65

189,08

240,8

100

-

-

-

-

-

-

-

-

-

12,913

1,627

34,252

55,03

81,17

113,17

154,27

197,32

251,2

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

213,79

271,9

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

292,7

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ПРИЛОЖЕНИЕ 2

(Исключено, Изм. № 2).
