ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДШИПНИКИ РОЛИКОВЫЕ
РАДИАЛЬНЫЕ С КОРОТКИМИ
ЦИЛИНДРИЧЕСКИМИ РОЛИКАМИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 8328-75
(СТ СЭВ 4949-84)

ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДШИПНИКИ РОЛИКОВЫЕ РАДИАЛЬНЫЕ
С КОРОТКИМИ ЦИЛИНДРИЧЕСКИМИ РОЛИКАМИ

Типы и основные размеры

Radial short cylindrical roller bearings.
Types and bondary dimensions

ГОСТ
8328-75*
(CT СЭВ 4949-84)

Взамен
ГОСТ 8328-57

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 мая 1975 г. № 1390 срок введения установлен

с 01.01.76

1. Настоящий стандарт распространяется на радиальные роликовые подшипники с короткими цилиндрическими роликами, предназначенные для восприятия радиальных нагрузок.

Стандарт полностью соответствует СТ СЭВ 4949-84.

(Измененная редакция, Изм. № 2).

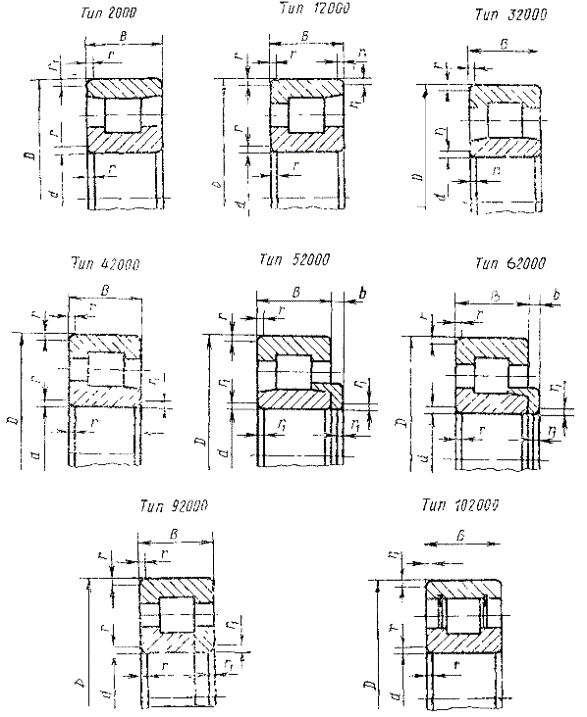

2. Подшипники должны изготавливаться следующих типов:

2000 - без бортов на наружном кольце;

12000 - с однобортовым наружным кольцом;

32000 - без бортов на внутреннем кольце;

42000 - с однобортовым внутренним кольцом;

52000 - с безбортовым внутренним кольцом и фасонным упорным кольцом;

62000 - с однобортовым внутренним кольцом и фасонным упорным кольцом;

92000 - с однобортовым внутренним кольцом и с плоским упорным кольцом;

102000 - с безбортовым наружным кольцом и двумя запорными шайбами.

3. Основные размеры подшипников и масса должны соответствовать указанным на чертеже и в табл. 1 - 7.

d - номинальный диаметр отверстия внутреннего кольца, D - номинальный диаметр наружной цилиндрической поверхности наружного кольца, В - номинальная ширина подшипника, r - координата монтажной фаски, rsmin - наименьший предельный размер r; r1 - координата монтажной фаски, r1smin - наименьший предельный размер r1.

Примечание. Чертеж не определяет конструкцию подшипников.

Таблица 1

Серия диаметров 9, серия ширин 1

Размеры в мм

Обозначения подшипников типов

d

D

в

r

rS min

r1

r1s min

Масса, кг

»

1002900

1032900

1002907

1032907

35

55

10

1

0,6

0,5

0,3



1002908

1032908

40

62

12

1002909

1032909

45

68

1002910

1032910

50

72

1002911

1032911

55

80

13

1,5

1,0

1,0

0,6

1002912

1032912

60

85

0,25

1002913

1032913

65

90



1002914

1032914

70

100

16

1002915

1032915

75

105

1002916

1032916

80

110

0,47

1002917

1032917

85

120

18

2,0

1,1

1,5

1,0

0,6

1002918

1032918

90

125



1002920

1032920

100

140

20

0,88

1002922

1032922

110

150



1002924

1032924

120

165

22

1,26

1002926

1032926

130

180

24

2,5

1,5

2,0

1,1

2,05

1002928

1032928

140

190

2,46

1002930

1032930

150

210

28

3,0

2,0

2,80

1002932

1032932

160

220

3,34

1002934

1032934

170

230



1002936

1032936

180

250

33

1002938

1032938

190

260

1002940

1032940

200

280

38

3,5

2,1

2,5

1,5

1002944

1032944

220

300

1002948

1032948

240

320

8,37

1002952

1032952

260

360

46

3,5

2,1

14,5

1002956

1032956

280

380

16,0

Примечание. Значения массы для остальных подшипников будут вводиться по мере их освоения.

Таблица 2

Серия диаметром 1, серия ширин 0

Размеры в мм

Обозначения подшипников типов

d

D

в

r

rS min

r1

r1s min

Масса, кг

»

2100

32100

2104

32104

20

42

12

1,0

0,6

0,5

0,3

0,08

2105

32105

25

47

0,084

2106

32106

30

55

13

1,5

1,0

0,8

0,6

0,12

2107

32107

35

62

14

0,18

2108

32108

40

68

15

1,0

0,22

2109

32109

45

75

16

0,29

2110

32110

50

80

0,31

2111

32111

55

90

18

2,0

1,1

1,5

1,0

0,45

2112

32112

60

95

0,48

2113

32113

65

100

0,51

2114

32114

70

110

20

0,70

2115

32115

75

115

0,74

2116

32116

80

125

22

0,99

2117

32117

85

130

1,05

2118

32118

90

140

24

2,5

1,5

2,0

1,1

1,36

2119*

32119*

95

145

1,40

2120

32120

100

150

1,45

2121*

32121*

105

160

26

3,0

2,0

1,85

2122

32122

110

170

28

2,30

2124

32124

120

180

2,45

2126

32126

130

200

33

3,75

2128

32128

140

210

33

3,0

2,0

2,0

1,1

4,0

2130

32130

150

225

35

3,5

2,1

2,5

1,5

4,85

2132

32132

160

240

38

5,95

2134

32134

170

260

42

3,5

2,1

7,9

2136

32136

180

280

46

10,5

2138

32138

190

290

10,9

2140

32140

200

310

51

14,0

2144

32144

220

340

56

4,0

3,0

4,0

3,0

18,5

2148

32148

240

360

20,0

2152

32152

260

400

65

5,0

4,0

5,0

4,0

29,0

2156

32156

280

420

32,5

2160

32160

300

460

74

14,0

2164

32164

320

480

48,5

2168

32168

340

520

82

6,0

5,0

6,0

5,0

65,0

2172

32172

360

540

67,5

2176

32176

380

560

71,0

2180

32180

400

600

90

92,5

2184

32184

420

620

96,0

2188

32188

440

650

94

8,0

6,0

8,0

6,0

110,0

2192

32192

460

680

100

125,0

2196

32196

480

700

100

132,0

21/500

321/500

500

720

100

137,0

21/530

321/530

530

780

112

188,0

* Изготовлять по согласованию с потребителем.

Таблица 3

Серия диаметров 2, серия ширин 0

Размеры в мм

Обозначения по подшипников типов

d

D

в

r

rS min

r1

r1s min

Масса, кг

»

2200

12200

32200

42200

92200

102200

2202

12202

32202

42202

92202

-

15

35

11

1,0

0,6

0,5

0,3

0,047

2203

12203

32203

42203

92203

102203

17

40

12

0,067

2204

12204

32204

42204

92204

102204

20

47

14

1,5

1,0

1,0

0,6

0,11

2205

12205

32205

42205

92205

102205

25

52

15

0,13

2206

12206

32206

42206

92206

102206

30

62

16

0,20

2207

12207

32207

42207

92207

102207

35

72

17

2,0

1,1

0,29

2208

12208

32208

42208

92208

102208

40

80

18

2,0

1,1

0,37

2209

12209

32209

42209

92209

102209

45

85

19

0,43

2210

12210

32210

42210

92210

102210

50

90

20

0,48

2211

12211

32211

42211

92211

102211

55

100

21

2,5

1,5

0,64

2212

12212

32212

42212

92212

102212

60

110

22

2,5

1,5

0,82

2213

12213

32213

42213

92213

102213

65

120

23

1,05

2214

12214

32214

42214

92214

102214

70

125

24

1,15

2215

12215

32215

42215

92215

102215

75

130

25

1,25

2216

12216

32216

42216

92216

102216

80

140

26

3,0

2,0

3,0

2,0

1,50

2217

12217

32217

42217

92217

-

85

150

28

1,90

2218

12218

32218

42218

92218

90

160

30

2,30

2219*

-

32219*

42219*

92219*

95

170

32

3,5

2,1

3,5

2,1

2,80

2220

12220

32220

42220

92220

100

180

34

3,40

2221*

-

32221*

42221*

92221*

105

190

36

4,0

2222

12222

32222

42222

92222

110

200

38

4,65

2224

12224

32224

42224

92224

120

215

40

5,65

2226

12226

32226

42226

92226

130

230

4,0

3,0

4,0

3,0

6,50

2228

12228

32228

42228

92228

140

250

42

8,25

2230

12230

32230

42230

92230

150

270

45

10,50

2232

-

32232

42232

92232

160

290

48

15,0

2234

32234

42234

92234

170

310

52

5,0

4,0

5,0

4,0

18,5

2236

32236

42236

92236

180

320

19,5

2238

32238

42238

92238

190

340

55

23,5

2240

32240

12240

92240

200

360

58

27,5

2244

32244

42244

92244

220

400

65

38,5

2248

32248

42248

92248

240

440

72

52,0

2252

32252

42252

92252

260

480

80

6,0

5,0

6,0

5,0

68,6

2254

32254

42254

92254

280

500

71,8

2260

32260

42260

92260

300

540

85

89,7

2264

32264

42264

92264

320

580

92

113,0

* Изготовлять по согласованию с потребителем.

Таблица 4**

Серия диаметров 5, серия ширин 0

Размеры в мм

Обозначения подшипников типов

d

D

в

r

rS min

r1

r1s min

Масса, кг

»

2500

32500

42500

92500

2503

32503

42503

92503

17

40

16

1,0

0,6

0,5

03

0,089

2504

32504

42504

92504

20

47

18

1,5

1,0

1,0

0,6

0,14

2505

32505

42505

92505

25

52

0,16

2506

32506

42506

92506

30

62

20

0,26

2507

32507

42507

92507

35

72

23

2,0

1,1

0,40

2508

32508

42508

92508

40

80

2,0

1,1

0,49

2509

32509

42509

92509

45

86

0,54

2510

32510

42510

92510

50

90

0,58

2511

32511

42511

92511

55

100

26

2,5

1,5

0,78

2512

32512

42512

92512

60

110

28

2,5

1,5

1,05

2513

32513

42513

92513

65

120

31

1,45

2514

32514

42514

92511

70

125

1,50

2515

32515

42515

92515

75

130

1,55

2516

32516

42516

92516

80

140

33

3,0

2,0

3,0

2,0

1,95

2517

32517

42517

92517

85

150

36

2,50

2518

32518

42518

92518

90

160

40

3,10

2519*

32519*

42519*

92519*

95

170

43

3,5

2,1

3,5

2,1

3,85

2520

32520

42520

92520

100

180

46

4,65

2522

32522

42522

92522

110

200

53

6,96

2524

32524

42524

92524

120

215

58

8,55

2526

32526

42526

92526

130

230

64

4,0

3,0

4,0

3,0

10,5

2528

32528

42528

92528

140

250

66

13,5

2530

32530

42530

92530

150

270

73

17

2532

32532

42532

92532

160

290

80

24

2534

32534

42534

92534

170

310

86

5,0

4,0

5,0

4,0

30

2536

32536

42536

92536

180

320

31,5

2538

32538

42538

92538

190

340

92

39,0

2540

32540

42540

92540

200

360

98

47,5

2544

32544

42544

92544

220

400

108

61,5

2548

32548

42548

92548

240

440

120

84,0

2552

32552

42552

92552

260

480

130

6,0

5,0

6,0

5,0

110,0

2556

32556

42556

92556

280

500

130

115,0

2560

32560

42560

92560

300

540

140

145,0

2564

32564

42564

92564

320

580

150

180,0

2568

32568

42568

92568

340

620

165

8,0

60

8,0

60

225,0

2572

32572

42572

92572

360

650

170

260,0

2576

32576

42576

92576

380

680

175

285,0

* Изготовлять по согласованию с потребителем.

** Табл. 3а исключена, Изм. № 2.

Таблица 5

Серия диаметров 3, серия ширин 0

Размеры в мм

Обозначения подшипников типов

d

D

в

b

r

rS min

r1

r1s min

Масса, кг

»

2300

12300

32300

42300

62300

92300

102300

2302

12302

32302

42302

-

92302

-

15

42

13

-

1,5

1,0

0,8

0,6

0,11

2303

-

32303

42303

32303

17

47

14

1,0

0,12

2304

12304

32304

42304

62304

92304

102304

20

52

15

4

2,0

1,1

0,15

2305

12305

32305

42305

62305

Э2305

102305

25

62

17

2,0

1,1

0,24

2306

12306

32306

42306

62306

92306

102306

30

72

19

5

0,36

2307

12307

32307

42307

62307

92307

102307

35

80

21

6

2,5

1,5

0,48

2308

12308

32308

42308

62308

92308

102308

40

90

23

7

2,5

1,5

0,66

2309

12309

32309

42309

62309

92309

102309

45

100

25

0,87

2310

12310

32310

42310

62310

92310

102310

50

110

27

8

3,0

2,0

3,0

2,0

1,15

2311

12311

32311

42311

62311

92311

102311

55

120

29

9

1,45

2312

12312

32312

42312

62312

92312

102312

60

130

31

3,5

2,1

3,5

2,1

1,85

2313

12313

32313

42313

62313

92313

102313

65

140

33

10

2,25

2314

12314

32314

42314

62314

92314

102314

70

150

35

2,75

2315

12315

32315

42315

62315

92315

102315

75

160

37

11

3,25

2316

12316

32316

42316

62316

92316

102316

80

170

39

3,9

2317

12317

32317

42317

62317

92317

102317

85

180

41

12

4,0

3,0

4,0

3,0

4,50

2318

12318

32318

42318

62318

92318

102318

90

190

43

5,40

2319*

-

32319*

42319*

-

92319*

-

95

200

45

-

6,20

2320

12320

32320

42320

62320

92320

100

215

47

13

7,70

2321*

-

32321*

42321*

-

92321*

105

225

49

-

8,75

2322

12322

32322

42322

62322

92322

110

240

50

14

10,5

2324

12324

32324

42324

62324

92324

120

260

55

13,0

2326

12326

32326

42326

62326

92326

130

280

58

5,0

4,0

5,0

4,0

16,5

2328

12328

32328

42328

62328

92328

140

300

62

15

20,0

2330

12330

32330

42330

62330

92330

150

320

65

27,0

2332

-

32332

42332

-

92332

160

340

68

-

32,0

2334

32334

42334

92334

170

360

72

38,5

2336

32336

42336

92336

180

380

75

42,5

2338

32338

42338

92338

190

400

78

5,0

5,0

50,0

2340

32340

42340

92340

200

420

80

6,0

6,0

56,0

2344

32344

42344

92344

220

460

88

72,5

2348

32348

42348

92348

240

500

95

94,7

2352

32352

42352

92352

260

540

102

8,0

6,0

8,0

6,0

117,0

2356

32356

42356

92356

280

580

108

141,0

2360

32360

42360

92360

300

620

109

10,0

7,5

10,0

7,5

165,0

* Изготовлять по согласованию с потребителем.

Таблица 6**

Серия диаметров 6, серия ширин 0

Размеры в мм

Обозначения подшипников типов

d

D

в

b

r

rS min

r1

r1s min

Масса, кг

»

2600

12600

32600

42600

52600

62600

92600

2604

-

32604

42604

-

-

92604

20

52

21

-

2,0

1,1

1,5

0,6

0,21

2605

12605

32605

42605

92605

25

62

24

2,0

1,1

0,34

2606

12606

32606

42606

92606

30

72

27

0,50

2607

12607

32607

42607

92607

35

80

31

2,5

1,5

0,70

2608

12608

32608

42608

92608

40

90

33

2,5

1,5

0,96

2609

12609

32609

12609

92609

45

100

36

1,25

2610

12610

32610

42610

52610

62610

92610

50

110

40

8

3,0

2,0

3,0

2,0

1,70

2611

12611

32611

42611

52611

62611

92611

55

120

43

9

2,1

2612

12612

32612

42612

52612

62612

92612

60

130

46

3,5

2,1

3,5

2,1

2,7

2613

12613

32613

42613

52613

62613

92613

65

140

48

10

3,25

2614

12614

32614

42614

52614

62614

92614

70

150

51

3,95

2615

12615

32615

42615

52615

62615

92615

75

160

55

11

4,85

2616

12616

32616

42616

52616

62616

92616

80

170

58

5,85

2617

12617

32617

42617

52617

62617

92617

85

180

60

12

4,0

3,0

4,0

3,0

6,60

2618

12618

32618

42618

52618

62618

92618

90

190

64

7,90

2619*

-

32619*

42619*

-

-

92619*

95

200

67

-

10,40

2620

12620

32620

42620

52620

62620

92620

100

215

73

13

12,0

2622

12622

32622

42622

52622

62622

92622

110

240

80

14

19,0

2624

12624

32624

42624

52624

62624

92624

120

260

86

24,0

2626

12626

32626

42626

52626

62626

92626

130

280

93

5,0

4,0

5,0

4,0

30,0

2628

12628

32628

42628

52628

62628

92628

140

300

102

15

37,5

2630

12630

32630

42630

52630

62630

92630

150

320

108

45,0

2632

12632

32632

42632

52632

62632

92632

160

340

114

-

53,5

2634

12634

32634

42634

52634

62634

92634

170

360

120

62,5

2636

12636

32636

42636

52636

62636

92636

180

380

126

73,0

2638

-

32638

42638

-

-

92638

190

400

132

6,0

5,0

6,0

5,0

85,0

2640

32640

42640

92640

200

420

138

97,0

2644

32644

42644

92644

220

460

145

125,0

2648

32648

42646

92648

240

500

155

155,0

2652

32652

42652

92652

260

540

165

8,0

6,0

8,0

6,0

190,0

2656

32656

42656

92656

280

580

175

235,0

2660

32660

42660

92660

300

620

185

10,0

7,5

10,0

7,5

279,0

* Изготовлять по согласованию с потребителем.

** Табл. 5а исключена, Изм № 2.

Таблица 7

Серия диаметров 4, серия ширин 0

Размеры в мм

Обозначения подшипников типов

d

D

в

b

r

rS min

r1

r1s min

Масса, кг

»

2400

32400

42400

62400

92400

102400

2406

32406

42406

62406

92406

102406

30

90

23

7

2,5

1,5

2,5

1,5

0,75

2407

32407

42407

62407

92407

102407

35

100

25

8

1,00

2408

32408

42408

62408

92408

102408

40

110

27

3,0

2,0

3,0

2,0

1,30

2409

32409

42409

62409

92409

102409

45

120

29

1,65

2410

32410

42410

62410

92410

102410

50

130

31

9

3,5

2,1

3,5

2,1

2,00

2411

32411

42411

62411

92411

102411

55

140

33

10

2,50

2412

32412

42412

62412

92412

102412

60

150

35

3,00

2413

32413

42413

62413

92413

102413

65

160

37

11

3,60

2414

32414

42414

62414

92414

102414

70

180

42

12

4,0

3,0

4,0

3,0

5,25

2415

32415

42415

62415

92415

102415

75

190

45

13

6,25

2416

32416

42416

62416

92416

102416

80

200

48

7,30

2417

32417

42417

62417

92417

-

85

210

52

14

5,0

4,0

5,0

4,0

8,70

2418

32418

42418

62418

92418

90

225

54

10,50

2419*

32419*

42419*

-

92419*

95

240

55

15

13,50

2420

32420

42420

62420

92420

100

250

58

16

14,0

2421

32421*

42421*

-

92421*

105

260

60

-

19,0

2422

32422

42422

62422

92422

110

280

65

17

20,0

2424

32424

42424

62424

92424

120

310

72

6,0

5,0

6,0

5,0

28,0

2426

32426

42426

62426

92426

130

340

78

18

36,1

2428

32428

42428

62428

92428

140

360

82

46,8

2430

32430

42430

62430

92430

150

380

85

20

53,3

2432

32432

42432

-

92432

160

400

88

-

60,8

2434

32434

42434

92434

170

420

92

69,7

2436

32436

42436

92436

180

440

95

8,0

6,0

8,0

6,0

79,0

2438

32438

42438

92438

190

460

98

87,9

2440

32440

42440

92440

200

480

102

98,8

2444

32444

42444

92444

220

540

115

143,0

2448

32448

42448

92448

240

580

122

174,0

* Изготовлять по согласованию с потребителем.

Примечание к табл. 1 - 7. Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.

Пример условного обозначения подшипника типа 32200 с d = 30 мм; D = 62 мм; В = 16 мм:

Подшипник 32206 ГОСТ 8328-75

То же, повышенной грузоподъемности:

Подшипник 32206А ГОСТ 8328-75.

Примечание. Буквой А обозначены подшипники повышенной грузоподъемности.

(Измененная редакция, Изм. № 1, 2).

4. Технические требования - по ГОСТ 520-89.

5. Технические требования к посадочным местам вала и конуса под подшипники - ГОСТ 3325-85

6. Подшипники серий диаметров 2(5) и 3(6) с основными размерами, приведенными в табл. 3 - 6, допускается изготавливать повышенной грузоподъемности. В условном обозначении таких подшипников справа добавляется индекс А (например: 2207А).

(Измененная редакция, Изм. № 2).

7. До 1989 г. допускается применение rs min, приведенного в табл. 8

Таблица 8

rном

rs min

rном

rs min

rном

rs min

0,5

0,3

2,0

1,3

5

3,7

0,8

0,5

2,5

1,8

6

4,7

1,0

0,7

3,0

2,3

8

6,0

1,2

0,9

3,5

2,5

10

7,5

1,5

1,1

4,0

3,0





8. Величины динамической С и статической С0 грузоподъемностей для подшипников нормальной и повышенной грузоподъемностей приведены в справочном приложении.

7, 8. (Введены Дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

ВЕЛИЧИНЫ ДИНАМИЧЕСКОЙ С И СТАТИЧЕСКОЙ С0 ГРУЗОПОДЪЕМНОСТЕЙ

Таблица 1

Серия диаметров 9

Обозначение подшипника

d, мм

Грузоподъемность Н, не менее

1002900

1032900

С

С0

1002912

1032912

60

25300

16500

1002916

1032916

80

34700

24000

1002920

1082920

100

56800

47000

1002924

1032924

120

75500

67000

1002926

1032926

130

97000

76500

1002928

1032928

140

85900

78400

1002930

1032930

150

130900

119000

1002932

1032932

160

143000

117000

1002948

1032948

240

254100

265000

1002952

1032952

260

397100

386000

1002956

1032956

280

407000

393000

Таблица 2

Серия диаметров 1

Обозначение подшипников типов

d, мм

Грузоподъемность H, не менее

2100

42100

С

С0

2104

32104

20

8800

4700

2106

32106

30

17900

7850

2107

32107

35

21600

12200

2108

32108

40

25100

14600

2109

32109

45

31400

17600

2110

32110

50

30800

17600

2111

32111

55

34700

23600

2112

32112

60

35800

22800

2113

32113

65

38000

26500

2114

32114

70

56100

36000

2115

32115

75

58300

39000

2116

32116

80

66000

44000

2117

32117

85

68200

46500

2118

32118

90

80900

56000

2119

32119

95

84200

58500

2120

32120

100

85800

62000

2121

32121

105

101000

72500

2122

32122

110

128000

88000

2121

32124

120

134000

96500

2126

32126

130

165000

120000

2128

32128

140

172000

132000

2130

32130

150

194000

155000

2132

32132

160

229000

173000

2134

32134

170

275000

212000

2136

32136

180

336000

265000

2138

32138

190

347000

275000

2140

32140

200

380000

310000

2144

32144

220

495000

400000

2148

32148

240

523000

440000

2152

32152

260

627000

530000

2156

32156

280

660000

570000

2160

32160

300

858000

750000

2164

32164

320

880000

780000

2168

32168

340

1080000

950000

2172

32172

360

1100000

1000000

2176

32176

380

1140000

1040000

2180

32180

400

1380000

1270000

2184

32184

420

1420000

1320000

2188

32188

440

1510000

1430000

2192

32192

460

1650000

1560000

21/500

321/500

500

1720000

1660000

Таблица 3

Серия диаметров 2

Обозначение подшипников типов

d, мм

Грузоподъемность Н, не менее

2200

12200

32200

42200

92200

102200

нормальная

повышенная

С

С0

С

С0

2202

12202

32202

42202

92202

102202

15

8970

4250

12500

6400

2203

12203

32203

42203

92203

102203

17

10800

5200

17200

7100

2204

12204

32201

42204

92204

102204

20

14700

7350

25100

12600

2205

12205

32205

42205

92205

102205

25

16800

8800

28600

15200

2206

12206

32206

42206

92206

102206

30

22400

12000

38000

19600

2207

12207

32207

42207

92207

102207

35

31900

17600

48400

26500

2208

12208

32208

42208

92208

102208

40

41800

24000

53900

29500

2209

12209

32209

42209

92209

102209

45

44000

25500

60500

35000

2210

12210

32210

42210

92210

102210

50

46700

27500

64400

37500

2211

12211

32211

42211

92211

102211

55

56100

34000

84200

49000

2212

12212

32212

42212

92212

102212

60

64400

43000

93500

53500

2213

12213

32213

42213

92213

102213

65

76500

51000

106000

66500

2214

12214

32214

42214

92214

102214

70

79200

51000

119000

71000

2215

12215

32215

42215

92215

102215

75

91300

63000

130000

81500

2216

12216

32216

42216

92216

102216

80

106000

68000

138000

87000

2217

12217

32217

42217

92217

-

85

119000

78000

165000

108000

2218

12218

32218

42218

92218

-

90

142000

105000

183000

120000

2219

-

32219

42219

92219

-

95

165000

112000





2220

12220

32220

42220

92220

-

100

183000

125000

251000

170000

2221

-

32221

42221

92221

-

105

201000

137000





2222

12222

32222

42222

92222

-

110

229000

166000

292000

200000

2224

12224

32224

42224

92224

-

120

260000

183000

341000

228000

2226

12226

32226

42226

92226

-

130

270000

204000

358000

255000

2228

12228

32228

42228

92228

-

140

308000

236000

400000

265000

2230

12230

32230

42230

92230

-

150

358000

275000

440000

305000

2232

-

32232

42232

92232

-

160





501000

390000

2234

-

32234

42234

92234

-

170





616000

465000

2236

-

32236

42236

92236

-

180





627000

490000

2238

-

32238

42238

92238

-

190





693000

550000

2240

-

32240

42240

92240

-

200





765000

610000

2244

-

32244

42244

92244

-

220

765000

610000





2248

-

32248

42248

92248

-

240

952000

775000





2252

-

32252

42252

92252

-

260

117000

950000





Таблица 4

Серия диаметров 5

Обозначение подшипников типов

d, мм

Грузоподъемность Н, не менее

2500

32500

42500

92500

нормальная

повышенная

С

С0

С

С0

2503

32503

42503

92503

17

15400

8150

23800

13700

2504

32504

42504

92504

20

20100

10800

29700

17300

2505

32505

42505

92505

25

22900

12900

34100

18800

2506

32506

42506

92506

30

31900

19000

38000

28000

2507

32507

42507

92507

35

47300

29000

59400

38000

2508

32508

42508

92508

40

56100

35000

70400

42000

2509

32509

42509

92509

45

59400

38000

73700

45500

2510

32510

42510

92510

50

62700

40500

78100

48500

2511

32511

42511

92511

55

73700

48000

99000

64000

2512

32512

42512

92512

60

93500

68000

128000

85000

2513

32513

42513

92513

65

110000

76500

147000

100000

2514

32514

42614

92514

70

117000

81500

154000

112000

2515

32515

42515

92515

75

125000

88000

161000

118000

2516

32516

42516

92516

80

147000

115000

187000

140000

2517

32517

42517

92517

85

168000

122000

216000

160000

2518

32518

42518

92518

90

194000

150000

242000

180000

2519

32519

42519

92519

95

229000

170000

286000

216000

2520

32520

42520

92520

100

260000

193000

336000

260000

2522

32522

42522

92522

110

319000

240000

380000

300000

2524

32524

42524

92624

120

369000

280000

457000

360000

2626

32526

42526

92526

130





528000

425000

2528

32528

42628

92528

140





572000

475000

2530

32530

42530

92530

150





627000

530000

2532

32532

42532

92532

160

809000

695000

809000

695000

2534

32534

42534

92534

170





968000

830000

2536

32536

42536

92536

180

915000

865000

1010000

866000

2538

32538

42538

92538

190





1100000

965000

2540

32540

42540

92540

200





1230000

1100000

2544

32544

42644

92544

220

1140000

1020000





2548

32548

42548

92548

240

1450000

1320000





2552

32552

42552

92552

260

1790000

1660000





2556

32556

42556

92556

280

1790000

1470000





2560

32560

42560

92560

300

2090000

1960000





2564

32564

42564

92564

320

2380000

2240000





2568

32563

42568

92568

340

2640000

2500000





2572

32572

42572

92572

360

2920000

2750000





2576

32576

42576

92576

380

3140000

3100000





Таблица 5

Серия диаметров 3

Обозначение подшипников типов

d, мм

Грузоподъемность Н , не менее

2300

12300

32300

42300

62300

92300

102300

нормальная

повышенная

С

С0

С

С0

2302

12302

32302

42302

62302

92302

102302

15

13700

7720





2303

12303

32303

42303

62303

92303

102303

17

15700

7800

24600

13200

2304

12304

32304

42304

62304

92304

102304

20

20500

10400

30800

17000

2305

12305

32305

42305

62305

92305

102305

25

15000

9500

40200

23200

2306

12306

32306

42306

62306

92306

102306

30

36900

20000

51200

26000

2307

12307

32307

42307

62307

92307

102307

35

44600

27000

64400

35000

2308

12308

32308

42308

62308

92308

102308

40

56100

32500

80900

44500

2309

12309

32309

42309

62309

92309

102309

45

72100

41500

99000

56000

2310

12310

32310

42310

62310

92310

102310

50

88000

52000

110000

70500

2311

12311

32311

42311

62311

92311

102311

55

102000

67000

138000

87500

2312

12312

32312

42312

62312

92312

102312

60

123000

76500

151000

98000

2313

12313

32313

42313

62313

92313

102313

65

138000

85000

183000

107000

2314

12314

32314

42314

62314

92314

102314

70

151000

102000

205000

124000

2315

12315

32315

42315

62315

92315

102315

75

183000

125000

242000

149000

2316

12316

32316

42316

62316

92316

102316

80

190000

125000

260000

163000

2317

12317

32317

42317

62317

92317

102317

85

212000

146000

297000

190000

2318

12318

32318

42318

62318

92318

102318

90

242000

160000

319000

206000

2319

12319

32319

42319

62319

92319

-

95

264000

190000

374000

222000

2320

12320

32320

42320

62320

92320

-

100

303000

220000

391000

250000

2321

12321

32321

42321

62321

92321

-

105

347000

236000

420000

270000

2322

12322

32322

42322

62322

92322

-

110

391000

290000

468000

310000

2324

12324

32324

42324

62324

92324

-

120

457000

340000

539000

360000

2326

12326

32326

42326

62326

92326

-

130

539000

405000

627000

430000

2328

12328

32328

42328

62328

92328

-

140

594000

455000

682000

480000

2330

12330

32330

42330

62330

92330

-

150

675000

500000

781000

590000

2332

-

32332

42332

-

92332

-

160

710000

550000

880000

680000

2334

-

32334

42334

-

92334

-

170

809000

610000

900000

695000

2336

-

32336

42336

-

92336

-

180

850000

695000

913000

740000

2338

-

32338

42338

-

92338

-

190





990000

800000

2340

-

32340

42340

-

92340

-

200

860000

765000

990000

800000

2344

-

32344

42344

-

92344

-

220

1210000

950000





Таблица 6

Серия диаметров 6

Обозначение подшипников типов

d, мм

Грузоподъемность Н, не менее

2600

12600

32600

42600

52600

62600

92600

нормальная

повышенная

С

С0

С

С0

2604

12604

32604

42604

-

-

92604

20

29700

16600

41300

24500

2605

12605

32605

43605

-

-

92605

25

41800

24500

56100

34500

2606

12606

32606

42606

-

-

92606

30

50100

29000

73700

46500

2607

12607

32607

42607

-

-

92607

35

58300

38000

91300

61000

2608

12608

32608

42608

-

-

92608

40

80000

51000

112000

75000

2609

12609

32609

42609

-

-

92609

45

96800

67000

138000

95000

2610

12610

32610

42610

52610

62610

92610

50

121000

80000

161000

114000

2611

12611

32611

42611

52611

62611

92611

55

138000

98000

201000

143000

2612

12612

32612

42612

52612

62612

92612

65

168000

114000

224000

160000

2613

12613

32613

42613

52613

62613

92613

65

190000

129000

251000

180000

2614

12614

32614

42614

52614

62614

92614

70

212000

160000

275000

200000

2615

12615

32615

42615

52615

62615

92615

75

260000

200000

330000

245000

2616

12616

32616

42616

52616

62616

92616

80

275000

200000

358000

265000

2617

12617

32617

42617

52617

62617

92617

85

297000

230000





2618

12618

32618

42618

52618

62618

92618

90

330000

240000

440000

325000

2619

-

32619

42619

-

-

92619

95

374000

300000





2620

12620

32620

42620

52620

62620

92620

100

440000

355000

583000

450000

2622

12622

32622

42622

52622

62622

92622

110

610000

540000

682000

540000

2624

12624

32624

42624

52624

62624

92624

120





792000

630000

2626

12626

32626

42626

52626

62626

92626

130

900000

750000

935000

750000

2630

12630

32630

42630

52630

62630

92630

150

1090000

980000

1190000

980000

2634

12634

32634

42634

52634

62634

92634

170

1230000

1100000

1320000

1120000

2636

12636

32636

43636

52636

62636

92636

180

1400000

1200000





2638

-

32638

42638

-

-

92638

190

1540000

1320000





2640

-

32640

42640

-

-

92640

200

1540000

1320000





2644

-

32644

42644

-

-

92644

220

1790000

1560000





2648

-

32648

42648

-

-

92648

240

2010000

1900000





2656

-

32656

42656

-

-

92656

280

2700000

2500000





Таблица 7

Серия диаметров 4

Обозначение подшипников типов

d, мм

Грузоподъемность Н, не менее



2400

32400

42400

62400

92400

102400

С

С0



2406

32406

42406

62406

92406

102406

30

60500

34000



2407

32407

42407

62407

92407

102407

35

76500

44000



2408

32408

42408

62408

92408

102408

40

96800

57000



2409

32409

42409

62409

92409

102409

45

106000

69500



2410

32410

42410

62410

92410

102410

50

130000

86500



2411

32411

42411

62411

92411

102411

55

142000

86500



2412

32412

42412

62412

92412

102412

60

168000

106000



2413

32413

42413

62413

92413

102413

65

183000

127000



2414

32414

42414

62414

92414

102414

70

229000

163000



2415

32415

42415

62415

92415

102415

75

264000

173000



2416

32416

42416

62416

92416

102416

80

303000

200000



2417

32417

42417

62417

92417

-

85

319000

228000



2418

32418

42418

62418

92418

-

90

385000

260000



2419

32419

42419

-

92419

-

95

419000

280000



2420

32420

42420

62420

92420

-

100

429000

320000



2421

32421

42421

-

92421

-

105

501000

354000



2422

32422

42422

62422

92422

-

110

523000

390000



2414

32424

42424

62424

92424

-

120

644000

490000



2426

32426

42426

62426

92426

-

130

745000

603000



2428

32428

42428

62428

92428

-

140

805000

655000



Примечание к табл. 1 - 7. Значения статической и динамической грузоподъемностей для остальных типов подшипников, размеры которых приведены в стандарте, будут вводиться по мере их освоения.

(Введено дополнительно, Изм. № 2).




Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
