ГОСТ 2.317-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Unified system for design documentation.
Axonometric projections

ГОСТ
2.317-69*

Взамен
ГОСТ 2.305-68
в части приложения

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. № 1118 срок введения установлен

с 01.01.71

Настоящий стандарт устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 1979-79.

(Измененная редакция, Изм. № 1).

1. ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ

1.1. Изометрическая проекция

1.1.1. Положение аксонометрических осей приведено на черт. 1.

1.1.2. Коэффициент искажения по осям х, у, z равен 0,82.

Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям х, у, z, т. е. приняв коэффициент искажения равным 1.

1.1.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 2).

Если изометрическую проекцию выполняют без искажения по осям х, у, z, то большая ось эллипсов 1, 2, 3 равна 1,22, а малая ось - 0,71 диаметра окружности.

Если изометрическую проекцию выполняют с искажением по осям х, у, z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось - 0,58 диаметра окружности.

1.1.4. Пример изометрической проекции детали приведен на черт. 3.

1.2. Диметрическая проекция

1.2.1. Положение аксонометрических осей приведено на черт. 4.

1.2.2. Коэффициент искажения по оси у равен 0,47, а по осям х и z - 0,94.

Диметрическую проекцию, как правило, выполняют без искажения по осям х и z и с коэффициентом искажения 0,5 по оси у.

Черт. 1

1 - эллипс (большая ось расположена под углом 90° к оси у);

2 - эллипс (большая ось расположена под углом 90° к оси z);

3 - эллипс (большая ось расположена под углом 90° к оси х).

Черт. 2

Черт. 3

1.2.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 5).

Если диметрическую проекцию выполняют без искажения по осям х и z, то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 - 0,95, эллипсов 2 и 3 - 0,35 диаметра окружности.

Если диметрическую проекцию выполняют с искажением по осям х и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 - 0,9, эллипсов 2 и 3 - 0,33 диаметра окружности.

1.2.4. Пример диметрической проекции детали приведен на черт. 6.

Черт. 4

1 - эллипс (большая ось расположена под углом 90° к оси у);
2 -
эллипс (большая ось расположена под углом 90
° к оси z);
3 - эллипс (большая ось расположена под углом 90
° к оси х).

Черт. 5

Черт. 6

2. КОСОУГОЛЬНЫЕ ПРОЕКЦИИ

2.1. Фронтальная изометрическая проекция

2.1.1. Положение аксонометрических осей приведено на черт. 7.

Допускается применять фронтальные изометрические проекции с углом наклона оси у 30 и 60°.

2.1.2. Фронтальную изометрическую проекцию выполняют без искажения по осям х, у, z.

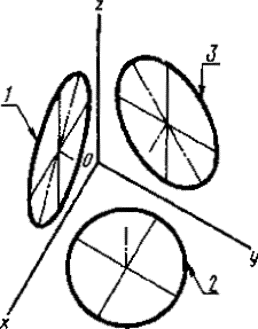

2.1.3. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (черт. 8). Большая ось эллипсов 2 и 3 равна 1,3, а малая ось - 0,54 диаметра окружности.

2.1.4. Пример фронтальной изометрической проекции детали приведен на черт. 9.

Черт. 7

1 - окружность;
2 - эллипс (большая ось составляет с осью х угол 22
°30¢);
3 - эллипс (большая ось составляет с осью
z угол 22°30¢).

Черт. 8

Черт. 9

2.2. Горизонтальная изометрическая проекция

2.2.1. Положение аксонометрических осей приведено на черт. 10.

Допускается применять горизонтальные изометрические проекции с углом наклона оси у 45 и 60°, сохраняя угол между осями х и у 90°.

2.2.2. Горизонтальную изометрическую проекцию выполняют без искажения по осям х, у и z.

2.2.3. Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций - в эллипсы (черт. 11).

Большая ось эллипса 1 равна 1,37, а малая ось - 0,37 диаметра окружности.

Большая ось эллипса 3 равна 1,22, а малая ось - 0,71 диаметра окружности.

2.2.4. Пример горизонтальной изометрической проекции приведен на черт. 12.

Черт. 10

1 - эллипс (большая ось составляет с осью z угол 15°);
2 - окружность;
3 - эллипс (большая ось составляет с осью
z угол 30°)

Черт. 11

Черт. 12

2.3. Фронтальная диметрическая проекция

2.3.1. Положение аксонометрических осей приведено на черт. 13.

Допускается применять фронтальные диметрические проекции с углом наклона оси у 30 и 60°.

Коэффициент искажения по оси у равен 0,5, а по осям х и z - 1.

2.3.2. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (черт. 14). Большая ось эллипсов 2 и 3 равна 1,07, а малая ось - 0,33 диаметра окружности.

2.3.3. Пример фронтальной диметрической проекции детали приведен на черт. 15.

Черт. 13

1 - окружность;
2 - эллипс (большая ось составляет с осью х угол 7
°14¢);
3 - эллипс (большая ось составляет с осью
z угол 7°14¢).

Черт. 14

Черт. 15

3. УСЛОВНОСТИ И НАНЕСЕНИЕ РАЗМЕРОВ

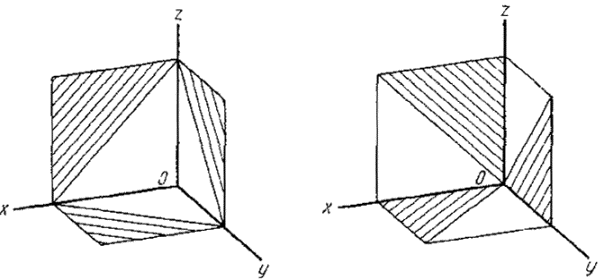

3.1. Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (черт. 16).

Черт. 16

3.2. При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии - параллельно измеряемому отрезку (черт. 17).

3.3. В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют (см. черт. 6).

3.4. При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402-68.

В аксонометрических проекциях резьбу изображают по ГОСТ 2.311-68.

Допускается изображать профиль резьбы полностью или частично, как показано на черт. 18.

Черт. 17

Черт. 18

3.5. В необходимых случаях допускается применять другие теоретически обоснованные аксонометрические проекции.
