ОТРАСЛЕВОЙ ДОРОЖНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ

Утверждено

распоряжением Минтранса России

от 16.06.2003 № ОС-548-р

РУКОВОДСТВО
ПО БОРЬБЕ С ЗИМНЕЙ СКОЛЬЗКОСТЬЮ
НА АВТОМОБИЛЬНЫХ ДОРОГАХ

МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

Москва 2003

Введение

Настоящее Руководство разработано взамен «Инструкции по борьбе с зимней скользкостью на автомобильных дорогах» (ВСН 20-87) и предназначено для дорожных организаций (предприятий), занимающихся зимним содержанием автомобильных дорог общего пользования.

В Руководстве рассмотрены следующие вопросы: организация работ зимнего содержания, организация дорожного движения при проведении работ, метеорологическое обеспечение. Даны характеристики и нормы распределения применяемых противогололедных материалов (ПГМ), особенности зимнего содержания искусственных сооружений, цементобетонных покрытий и покрытий из литых асфальтобетонных смесей. Приведены средства механизации и технология работ, а также освещены вопросы хранения ПГМ, контроля качества, охраны труда и окружающей среды.

Документ разработан под руководством д-ра техн. наук Крегова В.А. сотрудниками ГП «Росдорнии» (инженерами Розовым Ю.Н., Ивановой Р.С., Повхом А.С., канд. техн. наук Лебедихиным А.В., инж. Рудаковым Л.М., канд. хим. наук Мазеповой В.И., канд. техн. наук Полосиной-Никитиной Н.С., инженерами Розовым С.Ю., Алекумовой Н.В.), ВГАСУ (канд. техн. наук Самодуровой Т.В.), МАДИ (канд. техн. наук Борисюком Н.В.) при участии Департамента эксплуатации и сохранности автомобильных дорог Росавтодора Минтранса РФ (Урманова И.А. и Секачевой Н.А.). При составлении Руководства использованы результаты исследований, выполненных ГП «Росдорнии» при разработке Временных рекомендаций по применению ХКМ, Биомаг, Нордикс и других ПГМ на дорогах и улицах в г. Москве и Московской области с участием Центравтомагистрали Минтранса РФ (инженеров Травкина В.Ю., Суха В.И., Сариева О.А.) и УЖКХиБ г. Москвы (инженеров Ушкова В.А., Коршункова Б.М.), а также учтен отечественный и зарубежный опыт борьбы с зимней скользкостью на автомобильных дорогах за последние годы.

1. Общие положения

1.1. Настоящее Руководство устанавливает основные требования по организации, технологиям работ при борьбе с зимней скользкостью на автомобильных дорогах, обеспечению условий безопасности дорожного движения в зимний период.

Руководство является обязательным для государственных предприятий и организаций, юридических и физических лиц, осуществляющих работы по зимнему содержанию федеральных автомобильных дорог, и может быть использовано на дорогах общего пользования территориального значения и дорогах муниципального подчинения.

1.2. Работы по борьбе с зимней скользкостью должны обеспечивать транспортно-эксплуатационное состояние дорог, удовлетворяющее требованиям ГОСТ Р 50597-93, и соответствовать заданному уровню содержания.

Для выполнения этих требований осуществляют следующие мероприятия:

- профилактические, цель которых не допустить образования зимней скользкости на дорожном покрытии или максимально снизить прочностные характеристики снежно-ледяных образований при их возникновении на покрытии, ослабить сцепление слоя снежно-ледяных отложений с покрытием;

- повышение сцепных качеств дорожных покрытий при образовании на них снежно-ледяных отложений, уплотненного снега или гололедной пленки за счет создания искусственной шероховатости или расплавления снежно-ледяных отложений или гололедных пленок.

1.3. На участках дорог, где появились метелевые заносы или вследствие интенсивного снегопада образовался мощный слой снежных отложений, работы по ликвидации скользкости, в случае ее образования, проводят после снегоуборочных работ.

1.4. На дорогах с переходными и низшими типами дорожных покрытий и на грунтовых дорогах допускается снежный накат.

2. Дорожная классификация зимней скользкости

2.1. Все виды снежно-ледяных отложений, образующихся на дорожном покрытии, по внешним признакам подразделяют на рыхлый снег, снежный накат, стекловидный лед. Определяют каждый вид скользкости по следующим признакам:

Рыхлый снег откладывается на дорожном покрытии в виде ровного по толщине слоя. Плотность свежевыпавшего снега может изменяться от 0,06 до 0,20 г/см3. В зависимости от содержания влаги снег может быть сухим, влажным и мокрым. При наличии слоя рыхлого снега на дорожном покрытии коэффициент сцепления шин с покрытием снижается до 0,2.

Снежный накат представляет собой слой снега, уплотненного колесами проходящего автотранспорта. Он может иметь различную толщину - от нескольких миллиметров до нескольких десятков миллиметров - и плотность от 0,3 до 0,6 г/см3. Коэффициент сцепления шин с поверхностью снежного наката составляет от 0,1 до 0,25.

Стекловидный лед появляется на покрытии в виде гладкой стекловидной пленки толщиной от 1 до 3 мм и изредка в виде матовой белой шероховатой корки толщиной до 10 мм и более. Отложения стекловидного льда имеют плотность от 0,7 до 0,9 г/см3, а коэффициент сцепления составляет от 0,08 до 0,15. Этот вид зимней скользкости является наиболее опасным. Отложения льда в виде матово-белой корки имеют плотность от 0,5 до 0,7 г/см3.

Для организации работ по борьбе и предотвращению образования зимней скользкости необходимо учитывать ее вид, погодные условия, предшествующие и сопутствующие образованию скользкости, и тенденцию их изменения.

2.2. Отложения рыхлого снега на дорожном покрытии образуются при выпадении твердых осадков в безветренную погоду. Сохранение снега в рыхлом состоянии наиболее вероятно при температуре воздуха ниже -10 °С, так как при низких температурах воздуха процесс уплотнения снега автотранспортом замедляется, а при температуре воздуха от -6 ° до -10 °С снег не будет уплотняться при относительной влажности воздуха менее 90 %.

2.3. Образование снежного наката происходит при наличии влажного снега на дорожном покрытии под действием автомобильного транспорта и определенных метеорологических условиях. Наибольшая вероятность образования снежного наката происходит при следующих погодных условиях:

- выпадение снега при температуре воздуха от -0 ° до - 6 °С;

- при температуре воздуха от -6 ° до - 10 °С образование снежного наката происходит при влажности воздуха выше 90 %;

- при положительных температурах снежный накат образуется при высокой интенсивности снегопада (более 0,6 мм/ч), при которых снег не успевает растаять на покрытии и легко уплотняется транспортными средствами.

2.4. Образование стекловидного льда может иметь различные причины и возможно при различных погодных условиях.

2.4.1. Замерзание влаги, имеющейся на дорожном покрытии, при резком понижении температуры воздуха. Такой вид обледенения называют гололедицей. Источниками увлажнения покрытия могут быть дождь, тающий снег, снег с дождем, выпадающие при положительных, но близких к нулю температурах воздуха, а также влага, оставшаяся после обработки дорожного покрытия противогололедными материалами. Процессу образования скользкости в этом случае предшествуют следующие погодные условия:

- устойчивое повышение атмосферного давления на фоне выпадающих осадков;

- установление ясной, безоблачной погоды после прекращения выпадения осадков;

- пониженная относительная влажность воздуха;

- понижение температуры воздуха от положительных значений до отрицательных.

Образование скользкости наиболее вероятно при температуре воздуха от -2 ° до - 6 °С, относительной влажности воздуха от 65 до 85 %. Так как процесс образования скользкости идет на фоне устойчивого понижения температуры воздуха, для организации работ по ликвидации скользкости необходимо иметь прогноз отрицательной температуры на ближайшее время. Для этих случаев образования стекловидного льда температура дорожного покрытия всегда выше температуры воздуха в силу тепловой инерции дорожной конструкции.

2.4.2. Конденсация и замерзание влаги из воздуха на сухой поверхности дорожного покрытия при его температуре ниже точки росы*) и, одновременно, ниже точки замерзания влаги. Такой вид обледенения называют и «черный лед», изморозь или иней. Процессу образования скользкости в этих случаях сопутствуют и предшествуют следующие погодные условия:

- ясная морозная погода (полное отсутствие облачности);

- отсутствие ветра;

- высокая относительная влажность воздуха, близкая к 100 %.

*) Точка росы - температура, при которой содержащийся в воздухе водяной пар достигает насыщения и конденсируется на предметах.

В результате радиационного охлаждения дорожного покрытия ниже точки росы влага из воздуха конденсируется на нем и превращается в очень тонкий и прозрачный слой льда, который трудно обнаружить визуально («черный лед»).

Образование этого вида скользкости возможно также при перемещении в утренние часы более теплой и влажной воздушной массы с моря на сушу, имеющую более низкую температуру воздуха и отрицательную температуру дорожного покрытия.

В зимний и переходный периоды такое сочетание погодных условий наиболее вероятно в прибрежных морских районах и в горной местности, где из-за высокой прозрачности воздуха температура покрытия сильно понижается в ночные часы при радиационном охлаждении. Такой вид скользкости может более часто возникать на автодорожных мостах, которые обладают меньшей теплоинерционностью, чем дорожная одежда, и имеют более низкую температуру покрытия в ночное время. Образованию скользкости способствует и более высокая относительная влажность воздуха в поймах рек, около озер и других водоемов, особенно в переходный период до установления ледового покрова, а также около крупных ТЭЦ и других предприятий.

2.4.3. Выпадение переохлажденных осадков в виде дождя, мороси, тающего снега на дорожное покрытие, имеющее отрицательную температуру. Такой вид скользкости называется гололед. К этой же группе относят и непереохлажденные осадки.

Основной причиной образования скользкости в этом случае является потепление после длительных морозов и перемещение теплой воздушной массы, которая приносит с собой осадки (переохлажденные, непереохлажденные). Процессу образования скользкости предшествуют:

- устойчивое падение атмосферного давления в течение суток;

- устойчивый рост относительной влажности и температуры воздуха;

- возможность выпадения жидких осадков - по данным прогноза.

Образование скользкости в этом случае наиболее вероятно при температуре воздуха от +2 °С до -5 °С, относительной влажности воздуха выше 90 %.

3. Организация борьбы с зимней скользкостью на автомобильных дорогах

3.1. Организационное обеспечение зимнего содержания автомобильных дорог

3.1.1. Устойчивая работа автомобильных дорог в неблагоприятных условиях зимнего периода года обеспечивается путем решения комплекса организационно-технических задач и в первую очередь за счет четкого взаимодействия всех структурных подразделений, обеспечивающих работы по содержанию дорог, создание безопасных условий движения транспорта на дорогах.

Общеотраслевое, методическое и инженерно-техническое руководство по организации зимнего содержания дорог общего пользования Российской Федерации осуществляет федеральный дорожный орган в лице Государственной службы дорожного хозяйства Министерства транспорта РФ, которая также обеспечивает стратегическое управление федеральной сетью дорог и государственный контроль за их состоянием.

3.1.2. Организацию зимнего содержания федеральных дорог осуществляют специализированные государственные учреждения федерального дорожного органа (федеральные управления автомобильных дорог (ФУ)*), управления автомагистралей (УА)*), на которые возложены функции, связанные с управлением указанными автомобильными дорогами, а также органы управления автомобильных дорог субъектов Российской Федерации (территориальные органы управления - ТОУ)*), которым переданы полномочия по управлению федеральными автомобильными дорогами.

*) Далее по тексту - органы управления дорожным хозяйством (ОУДХ)

3.1.3. Зимнее содержание территориальных автомобильных дорог обеспечивают территориальные органы управления (ТОУ) дорожным хозяйством субъектов Российской Федерации, компетенция которых самостоятельно определяется органами власти субъектов Российской Федерации*).

3.1.4. Исполнителями работ по зимнему содержанию федеральных дорог общего пользования являются государственные унитарные предприятия (ГУП) или другие подрядные организации, за которыми закрепляются участки (участок) дорог для обслуживания.

Взаимоотношения органов управления дорожным хозяйством - Заказчика (ОУДХ) с Исполнителями (ГУП) или другими подрядными организациями - определяются Договором подряда на выполнение работ по содержанию автомобильных дорог, включая зимнее содержание.

3.1.5. В составе ГУПов или других подрядных организаций создаются специализированные подразделения, непосредственно обеспечивающие выполнение работ: мастерские участки (МУ), дорожно-ремонтные пункты (ДРП) или другие дорожно-эксплуатационные подразделения, за которыми закрепляются для обслуживания участки дорог.

3.2. Функции и взаимодействие структурных подразделений

3.2.1. Федеральный дорожный орган устанавливает требования к зимнему содержанию федеральных дорог, обеспечивает государственный контроль за соблюдением стандартов, технических норм и правил зимнего содержания, за соответствием транспортно-эксплуатационных показателей установленным требованиям, определяет норму и режим финансирования работ по содержанию и обеспечивает контроль за их эффективным расходованием.

3.2.2. Основными задачами органов управления дорожным хозяйством является организация работ по предупреждению образования скользкости на дорогах и своевременная ее ликвидация, принятие необходимых мер по обеспечению безопасного и удобного проезда по дорогам и недопущению перерывов движения из-за неудовлетворительного зимнего содержания дорожного покрытия.

Для решения этих задач орган управления дорожным хозяйством:

 Обеспечивает подрядным организациям условия для создания достаточной степени готовности к производству работ. В пределах выделенных лимитов организует приобретение материально-технических ресурсов для зимнего содержания автомобильных дорог, а также организует контроль качества приобретаемых противогололедных материалов. Разрабатывает и согласовывает с подразделениями Росгидромета порядок и объем предоставления метеорологической информации и специализированных прогнозов.

·       Осуществляет жесткий контроль за качеством зимнего содержания, обеспечением соответствия фактического уровня содержания дороги заданному, а также качеством и количеством используемых противогололедных материалов.

·       Обеспечивает приемку и оплату выполненных работ.

·       Взаимодействует с органами Государственной инспекции по безопасности дорожного движения, Государственной транспортной инспекции по вопросам безопасной эксплуатации автомобильных дорог.

·       Осуществляет единую техническую политику. Организует внедрение новых технологий, материалов и техники на обслуживаемых дорогах.

·       Обеспечивает организацию и развитие технологической оперативной связи.

·       Докладывает в федеральный дорожный орган о состоянии проезжаемости на обслуживаемых дорогах в соответствии с утвержденным федеральным дорожным органом порядком.

3.2.3. Весь комплекс работ по зимнему содержанию выполняется Государственными унитарными предприятиями (ГУП) или другими дорожными организациями на условиях подряда. Задачи и обязанности Подрядчика определяются Государственным Контрактом, заключаемым между ОУДХ с одной стороны и Исполнителем работ с другой стороны.

3.2.4. В целях оперативного управления производством при ГУПе создается Центр управления производством (ЦУП), оснащенный современными средствами связи и информатизации, в функции которого входит:

·       оперативное получение и автоматизированная запись информации, поступающей из различных источников (ГИБДД, МЧС, участников дорожного движения, работников ГУП и дорожно-эксплуатационных подразделений) о состоянии и условиях проезда на автомобильных дорогах;

·       получение и автоматизированная запись специализированных прогнозов погоды, штормовых предупреждений, текущей или фактической метеорологической информации, поступающих от региональных отделений Росгидромета, ЦУП органа управления дорожным хозяйством, автоматических дорожных метеостанций (АДМС) и с учетом поступившей информации принятие оперативных мер по организации работ;

·       автоматизированный контроль за ходом ведения технологических процессов, выполнением работ по содержанию дорог;

·       сбор, обработка данных о ходе выполнения производственных заданий, использовании машин и механизмов, занятых на работах по зимнему содержанию дорог;

·       оперативный контроль и учет расхода противогололедных материалов, ГСМ;

·       получение, передача распоряжений, указаний, сообщений дорожным подразделениям, отделам ГУП;

·       тесное взаимодействие с органами ГИБДД.

ЦУП должен быть оборудован средствами внутренней и внешней связи.

3.2.5. С наступлением зимнего периода в системе каждого государственного унитарного предприятия организуется дежурство ответственных лиц и техники для зимнего содержания дорог.

Главной целью дежурства является повышение эффективности зимнего содержания дорог, поддержание бесперебойного и безопасного движения транспортных средств в любое время суток.

Дежурство организуют непосредственно в управлении ГУП и в его структурных подразделениях - в дорожных (мастерских) участках.

Дежурство вводят на весь зимний период в рабочие дни с 17 - 18 ч до 8 - 9 ч утра следующего дня, в выходные и праздничные дни - круглосуточно.

Дежурных назначает своим приказом руководство ГУП. Для оформления приказов по дорожным участкам их руководители представляют в ГУП к установленной дате графики дежурств ответственных лиц, а также водителей и машинистов снегоуборочных машин и распределителей противогололедных материалов.

Оформленные приказы должны быть разосланы руководителям дорожных участков не позднее чем за две недели до начала выполнения работ по зимнему содержанию дорог.

3.2.6. Рабочее место ответственного дежурного должно находиться в Центре управления производством (ЦУП) или другом помещении, имеющем надежную связь.

В помещениях, отведенных для ответственных дежурных ГУП, должны быть вывешены на видном месте: приказ по ГУП; график производства работ по содержанию дорог на зимний период, утвержденный график круглосуточных дежурств; схема обслуживаемых дорог с указанием снегозаносимых и гололедоопасных участков, размещения баз ПГМ, мастерских участков и других дорожных и технических объектов; технологические карты по снегоочистке и борьбе с зимней скользкостью на дорогах.

3.2.7. В обязанности ответственного дежурного по ГУП входит:

·       принятие всех необходимых мер по предупреждению и ликвидации зимней скользкости;

·       ежедневный прием в установленное время донесений от дежурных дорожных участков о состоянии проезда на обслуживаемых участках дороги (или сети дорог), о ДТП, о всех случаях перерыва движения из-за снежных заносов или зимней скользкости, выхода из строя дорожной техники и о принятых мерах по устранению причин, вызвавших перерыв движения;

·       при получении информации от дежурных дорожных участков о дорожно-транспортных происшествиях с тяжелыми последствиями или перерыве в движении автотранспорта немедленно сообщать о возникшей ситуации руководству ГУП;

·       в случае непоступления в назначенное время донесения от дежурного какого-либо дорожного участка связаться с дежурным, а при отсутствии связи позвонить по домашнему телефону руководителю этого дорожного участка;

·       при получении информации о штормовом предупреждении и резком ухудшении погодных условий немедленно сообщать об этом дежурным дорожных участков;

·       принятие оперативных мер по перераспределению машин и техники с одного участка на другой в случае непредвиденных обстоятельств, связанных с поломкой техники или необходимостью ликвидации последствий причин перерыва движения;

·       донесение по установленной форме и в определенное время дежурному по органу управления дорожным хозяйством.

3.2.8. Ответственный дежурный по дорожному участку обязан:

·       принимать меры по организации проведения работ в соответствии с требованиями, определенными должностной инструкцией для мастера;

·       осуществлять в период дежурства контроль за оперативной обстановкой на обслуживаемом участке дороги и работой дорожной техники с ведением табеля выхода дорожных машин на линию и возврата на базу-стоянку, иметь и постоянно осуществлять радиотелефонную связь с водителями и машинистами этих машин;

·       заполнять журнал производства работ, выполненных за время дежурства, по форме приложения Б.

·       знать все места на своем участке дороги, наиболее подверженные снежным заносам и образованию зимней скользкости;

·       постоянно поддерживать связь с ближайшим подразделением ГИБДД на предмет получения сведений о состоянии проезда и ДТП;

·       регулярно связываться с дежурными смежных дорожных участков для обмена информацией о ходе зимнего содержания обслуживаемых участков дорог и оказания, при необходимости, возможной помощи;

·       представлять дежурному по ГУП в назначенное время донесение о положении дел на обслуживаемом участке дороги, пользуясь телефонной или радиосвязью.

3.2.9. Вся дежурная техника для зимнего содержания дорог в нерабочее время должна находиться в постоянной готовности и размещаться в теплых, оборудованных всем необходимым боксах. Для отдыха и обогрева дежурных водителей и машинистов должны иметься теплые помещения со всеми удобствами, включая плиты для приготовления пищи, места для сушки одежды и обуви, аптечки со средствами против обморожения и др.

3.2.10. Борьбу с зимней скользкостью дорожно-эксплуатационные организации обязаны проводить при каждом случае ее появления. В первую очередь работы проводятся на участках, где больше всего возможно возникновение аварийных ситуаций: на подъемах и спусках с большими уклонами, в пределах населенных пунктов, на кривых малого радиуса, участках с ограниченной видимостью, в пределах автобусных остановок, на пересечениях в одном уровне и подходах к ним и во всех других местах, где особенно часто может требоваться экстренное торможение.

3.2.11. Борьбу с зимней скользкостью в горной местности следует начинать с участков дорог с крутыми затяжными подъемами. Особое внимание должно быть уделено участкам внешних кривых в плане (серпантинам), расположенных с наветренной стороны хребта при северной экспозиции склонов, а также участкам примыканий и пересечений горных дорог и искусственных сооружений на них (мостов, противолавинных галерей, подпорных стен и т.п.).

3.3. Дорожное метеообеспечение

3.3.1. Зимнее содержание дороги зависит от погодно-климатических условий района ее прохождения. При организации работ по борьбе с зимней скользкостью используется различная метеорологическая информация. Для планирования работ и расчета ресурсов на борьбу с зимней скользкостью необходима климатологическая (режимно-справочная) информация.

Для оперативной организации работ, выбора вида и норм распределения противогололедных материалов необходимо использовать специализированные прогнозы погоды, штормовые предупреждения, текущую или фактическую метеорологическую информацию. Такая информация может быть получена в региональных отделениях Росгидромета. Текущая информация о погодных и дорожных условиях может быть получена с автоматических дорожных метеостанций (АДМС).

3.3.2. Взаимоотношения между поставщиками метеорологической информации и дорожными организациями устанавливаются в соответствии с действующим законодательством РФ. Единый порядок предоставления дорожным организациям информационных услуг устанавливается специальным соглашением между Государственной службой дорожного хозяйства и Федеральной службой России по гидрометеорологии и мониторингу окружающей среды.

3.3.3. В соответствии с действующим законодательством все работы по получению погодной информации общего назначения выполняются за счет федерального бюджета. Эта информация предоставляется дорожным организациям исходя из стоимости ее подготовки, копирования и затрат на передачу. К ней относятся:

- предупреждения о стихийных гидрометеорологических явлениях (сильный ветер, снегопады, сильная метель и т.д.);

- прогноз погоды на 1 - 3 сут для территорий субъектов Российской Федерации (температура воздуха ночью и днем, атмосферные осадки, метели, туманы, направление и скорость ветра).

3.3.4. Все прочие виды метеорологической информации являются специализированными и передаются во все дорожные организации на договорной основе за плату, обеспечивающую покрытие затрат Росгидромета на их создание и передачу. К специализированной гидрометеорологической информации, необходимой для организации работ по борьбе с зимней скользкостью, относятся:

- данные о текущем состоянии погоды по маршрутам дорог (температура воздуха, скорость и направление ветра, облачность, видимость, атмосферные явления и осадки, включая данные метеолокаторов);

- прогнозы неблагоприятных локальных метеорологических явлений - обледенение наземных предметов;

- прогнозы погоды на 1 - 3 сут по конкретным автодорогам;

- любые справочные материалы по метеорологическому режиму.

При заключении договоров на метеорологическое обслуживание этот перечень информации может дополняться и уточняться. В договорах отражаются также:

- районы и территории, о которых дается информация;

- содержание и объем информации о текущем состоянии погоды;

- виды прогнозов, составляемых для дорожной организации, их заблаговременность;

- перечень опасных и стихийных гидрометеорологических явлений, предупреждения о которых необходимо передавать в данную организацию;

- способы и сроки доведения различных видов информации до дорожной организации.

При заключении договоров с территориальными отделениями Росгидромета, для организации работ по борьбе с зимней скользкостью рекомендуется дополнительно запрашивать следующую информацию:

- предупреждения о возможном времени начала и окончания выпадения осадков, их виде и интенсивности, предупреждения о гололедных явлениях;

- данные об интенсивности и количестве осадков для основных направлений дорог;

- прогнозы погоды на 12 ч (с 9 до 21 ч и с 21 до 9 ч) для основных трасс;

- прогнозы температуры воздуха и ее минимальных значений, скорости и направления ветра, зоны осадков с указанием их интенсивности, тенденция изменения температуры, относительной влажности воздуха, атмосферного давления;

- штормовые предупреждения с обязательным указанием времени начала и окончания (затухания) явления заблаговременно (2 ч).

3.3.5. Для эффективной организации работ по борьбе с зимней скользкостью специализированные прогнозы должны обладать высокой степенью детализации и заблаговременностью. Для проведения профилактических работ необходимы предупреждения о возможности образования зимней скользкости на дороге. Для разработки таких прогнозов и предупреждений данных наблюдений государственных метеорологических станций недостаточно, и на автомобильных дорогах в состав инженерного обустройства в настоящее время вводят специальные технические средства - автоматические дорожные метеорологические станции (АДМС).

Дорожные метеорологические станции должны контролировать погодные параметры в непосредственной близости от дороги:

·       температуру воздуха;

·       относительную влажность воздуха;

·       скорость и направление ветра;

·       вид и интенсивность осадков;

·       метеорологическую дальность видимости (на участках дорог с частым образованием туманов) и параметры дорожного покрытия;

Рис. 3.1. Примерная схема получения и передачи информации о погодных условиях на автодороге

·       температуру покрытия;

·       состояние дорожного покрытия (сухое, влажное, наличие льда);

·       концентрацию противогололедных материалов на покрытии.

3.3.6. Информация, поступающая с АДМС, совместно с информацией Росгидромета должна использоваться для организации работ по борьбе с зимней скользкостью, для выбора технологий производства работ, вида и норм распределения ПГМ, для информации участников движения о состоянии проезда по дорогам (рис. 3.1).

4. Борьба с зимней скользкостью на автомобильных дорогах

4.1. Противогололедные материалы

4.1.1. К противогололедным материалам (ПГМ) относятся:

а) химические

·       твердые сыпучие (кристаллические, гранулированные или чешуированные);

·       жидкие (растворы или рассолы химических реагентов);

б) фрикционные

·       мелкий щебень;

·       песок;

·       песчано-гравийная смесь (ПГС);

·       шлак;

·       золы уноса;

в) комбинированные

·       смесь фрикционных и химических материалов (рис. 4.1).

4.1.2. Фрикционные ПГМ должны повышать коэффициент сцепления со снежно-ледяными отложениями на покрытии для обеспечения безопасных условий движения; иметь высокие физико-механические свойства, препятствующие разрушению, износу, дроблению и шлифованию ПГМ, и обладать свойствами, препятствующими увеличению запыленности воздуха и загрязнения придорожной полосы.

*ППС - пескосоляная смесь.

**ПГС - песчано-гравийная смесь.

Рис. 4.1. Классификация противогололедных материалов

Фрикционные материалы должны применяться в сухом, рассыпчатом состоянии с влажностью, не превышающей безопасную, в отношении смерзания. Безопасная влажность для некоторых фрикционных ПГМ приведена в приложении З.

Наиболее распространенным фрикционным материалом является природный песок, наибольшая величина частиц которого не должна превышать 5,0 мм. Оптимальным является песок с модулем крупности от 2 до 3,5. В нем не допускается содержание пылеватых глинистых и других загрязняющих примесей более 3 %, а также отдельных крупных камней или щебня.

В качестве фрикционного материала может быть использован отсев от дробления щебня (дробленый песок). Размер фракций до 5,0 мм.

Для предотвращения смерзания и придания сыпучести в мелкий щебень добавляют сухой песок 20 % по объему или 5 % - 10 % - по массе (технический хлористый натрий).

Шлаки не должны содержать обломков металла и агрессивных химических веществ. В связи с тем, что топочный шлак легко крошится, применять его в населенных пунктах не рекомендуется.

4.1.3. Комбинированные ПГМ обладают одновременно функциями фрикционных и химических материалов и состоят, как правило, из смеси песка и химических ПГМ.

В качестве химических добавок используют твердые соли: технический хлористый натрий, соль сильвинитовых отвалов и хлористый кальций.

Из жидких хлоридов пригодны для этих целей высококонцентрированные растворы хлоридов натрия, кальция и магния. Они могут применяться как каждый в отдельности, так и смешанными между собой в различных пропорциях. Наилучший эффект достигается при использовании насыщенных растворов или растворов, близких к ним по концентрации.

Комбинированные ПГМ должны иметь в своем составе не менее 10 % химически чистых солей. Эффективность борьбы с зимней скользкостью повышается с увеличением количества соли в смеси.

При использовании в смеси высококонцентрированных жидких хлоридов их количество, в качестве добавки, определяется с учетом концентрации растворенных химически чистых солей. Добавляя раствор, нельзя допускать переувлажнения ПГМ до состояния, при котором он начинает расплываться.

Пескосоляную смесь приготавливают на базах ПГМ путем тщательного перемешивания компонентов смеси.

Целесообразно заготовку смеси производить в сухое время летнего или осеннего периода и по возможности в объеме, достаточном для предупреждения и ликвидации зимней скользкости в течение всего зимнего периода на обслуживаемом участке дороги.

4.1.4. Химические ПГМ применяют в твердом, жидком и смоченном виде. Сырьем для получения этих материалов чаще всего являются природные запасы бишофита, галита или отходы промышленности (сильвинитовые, карнолитовые отходы и др.).

С целью снижения расхода твердых ПГМ (чаще всего хлористого натрия), повышения плавящей способности и увеличения адгезии к поверхности покрытия их обрабатывают растворами солей с пониженной точкой эвтектики (кристаллизации). Наибольшую эффективность смоченные таким образом соли приобретают при обработке их раствором хлористого кальция (магния) 20 - 25 %-ной концентрации в количестве 20 - 30 % по массе.

Все химические ПГМ, применяемые для борьбы с зимней скользкостью на дорогах и улицах, должны обладать следующими общими свойствами:

·       Понижать температуру замерзания раствора.

·       Обеспечивать таяние снежно-ледяных отложений на дорожных покрытиях.

·       Проникать сквозь слои снега и льда, разрушая межкристаллические связи, и снижать силы смерзания слоев отложений с дорожным покрытием.

·       Не увеличивать скользкость обработанных покрытий, особенно при использовании ПГМ в виде растворов.

·       Быть технологичными при хранении, транспортировке и применении.

·       Быть экологически безопасными и не оказывать вредного влияния на природную среду (растения, вода, почва и др.), металл, бетон, кожу и резину.

По химическому составу ПГМ этой группы разделяют на четыре подгруппы.

Первая подгруппа - хлориды. К ней относятся ПГМ на основе NaCl, CaCl2 и MgCl2.

- ХКМ - хлористый кальций модифицированный, ингибированный. Выпускается в жидком виде по ТУ 2149-026-13164401 -98 «Жидкий противогололедный состав ХКМ».

- Биомаг-модифицированный хлористый магний (Бишофит-MgCl2×6H2O), выпускается 4-х марок в твердом и жидком виде по ТУ 2152-001-53561075-02 «Противогололедный материал Биомаг - ХММ».

- ХКФ - хлористый кальций фосфатированный выпускается по ТУ 2152-057-05761643-2000.

- Технический хлористый натрий карьерный выпускается в твердом виде по ТУ 2152-067-00209527-95 «Натрий хлористый технический карьерный».

- Противогололедный материал на основе хлористого натрия выпускается в твердом виде по ТУ 2152-082-00209527-99 «Материал противогололедный».

- Природные рассолы. Природные рассолы по химическому составу чаще относятся к хлористо-натриевым или хлористо-кальциево-натриевым жидким материалам. Распространены в основном в Европейской части России и используются как местные ПГМ.

Вторая подгруппа - ацетаты.

- Нордикс - разработан на основе ацетата калия и выпускается для дорог двух марок, в жидком виде по ТУ 2149-002-40874358-00 «Антигололедный реагент на ацетатной основе».

- Антиснег-1 - разработан на основе ацетата аммония и выпускается в жидком виде по ТУ 2149-001-45052508-00 «Антиснег-1» противогололедная жидкость (раствор ацетата аммония)».

Третья подгруппа - карбамиды:

- КАС - карбамидно-аммиачная селитра выпускается по ТУ 2149-001-40128052-97 «Состав жидкий противогололедный».

Четвертая подгруппа - нитраты:

- НКМ (АНС) - химический реагент на основе нитрата кальция и мочевины, выпускается в твердом виде по ТУ 6-03-349-73.

- НКММ - реагент разработан на основе нитрата кальция, магния и мочевины и выпускается в твердом виде по ТУ 2149-051-05761643-98 «Антигололедный реагент НКММ».

4.1.5. Все ПГМ, применяемые на автомобильных дорогах, должны выпускаться по ТУ, согласованным с федеральным дорожным органом или организацией (предприятием), уполномоченной им, а также иметь сертификат соответствия качества.

4.2. Способы борьбы с зимней скользкостью

4.2.1. При зимнем содержании автомобильных дорог применяют химический, комбинированный, фрикционный и физико-химический способы борьбы с зимней скользкостью.

4.2.2. Химический способ основан на использовании химических материалов, обладающих способностью при контакте со снежно-ледяными отложениями переводить их в раствор, не замерзающий при отрицательных температурах.

4.2.2.1. При химическом способе распределяют чистые ПГМ в твердом (техническая соль, ХКФ, Биомаг и др.) или жидком (ХКМ, Нордикс, Антиснег и др.) виде, с целью предупреждения (профилактический метод) образования зимней скользкости или ликвидации уже образовавшихся снежно-ледяных отложений (снежный накат, стекловидный лед).

4.2.2.2. Применяют химический способ в различных регионах на дорогах I - II категорий, а также с учетом народнохозяйственного и социального значения дороги.

4.2.3. Комбинированный способ (химико-фрикционный) предусматривает совместное применение химических и фрикционных ПГМ.

Комбинированный способ применяют при необходимости ликвидации снежно-ледяных отложений и повышения коэффициента сцепления на них. При применении этого способа результат борьбы с зимней скользкостью получается такой же, как и при использовании химических ПГМ.

4.2.4. Фрикционный способ применяют на дорогах (участках) III - IV - V категорий, а также на дорогах, расположенных в регионах с продолжительными и устойчивыми низкими температурами (ниже -20 - -25°С), или где использование отдельных химических ПГМ запрещено.

4.2.5. Физико-химический способ заключается в придании противогололедных свойств асфальтобетонному покрытию путем введения в асфальтобетонную смесь антигололедного наполнителя «Грикол», который на поверхности покрытия создает гидрофобный слой, снижающий адгезию снежно-ледяных отложений к покрытию или предотвращающий их образование.

Применяют этот способ на участках дорог, подверженных частому гололедообразованию (участках в горной местности, у водоемов, ТЭЦ, на мостах, путепроводах, эстакадах и др.).

«Грикол» представляет собой тонкодисперсный порошок от светло-серого до темно-серого цвета, растворимый в воде, спирте, не смешивается с углеводородами. По своим физико-химическим показателям должен удовлетворять ТУ 5718-003-052-04773-95 «Антигололедный наполнитель «Грикол».

Технология приготовления и укладки асфальтобетонных смесей с наполнителем «Грикол» приведена в «Методических рекомендациях по применению наполнителя «Грикол» в составах асфальтобетонных смесей для устройства покрытий с антигололедными свойствами», утвержденных распоряжением Росавтодора от 27.06.02 № ОС-564-Р.

4.3. Нормы распределения противогололедных материалов

4.3.1. Противогололедные материалы распределяют равномерно по поверхности покрытия в соответствии с необходимыми нормами расхода.

Оптимальные величины норм распределения твердых химических противогололедных материалов (г/м2) и жидких (л/м2) представлены в табл. 4.1.

Таблица 4.1

Виды и нормы распределения противогололедных материалов

Наименование ПГМ

Соответствующий номер ТУ на ПГМ

Рыхлый снег и накат, t °C

Стекловидный лед, t °С

-2

-4

-8

-12

-16

-20

-2

-4

-8

Твердые, г/м2

Хлориды



1. Технический хлористый натрий карьерный

ТУ 2152-067-00209527-95

10

20

30

50

60

-

45

90

160

2. ПГМ на основе хлористого натрия

ТУ 2152-082-00209527-99

10

15

30

45

55

-

40

80

145

3. Биомаг

ТУ 2152-001-53561075-02

15

30

50

60

70

80

80

140

240

4. ХКФ

ТУ 2152-05761643-2000

10

20

30

40

50

60

40

85

150

Карбамиды



5. КАС

ТУ 2149-001-4018052-97

20

25

60

-

-

-

50

115

-

Нитраты



6. АНС (НКМ)

ТУ 6-03-349-73

20

25

50

75

-

-

65

130

-

7. НКММ

ТУ 2149-051-05761643-98

10

20

40

65

-

-

45

95

200

Жидкие, мл/м2

Хлориды



8. ХКМ

ТУ 2149-026-13164401-98

20

40

65

80

95

110

-

-

-

9. Биомаг

ТУ 2152-001-53561075-02

20

50

70

90

100

115

-

-

-

Ацетаты



10. Аниснег-1

ТУ 2149-001-45052508-00

10

20

30

50

60

80

-

-

-

11. Нордикс

ТУ 2149-002-40874358-00

5

10

15

25

30

40



-

-

4.3.2. Помимо представленных в табл. 4.1 химических противогололедных материалов для борьбы с зимней скользкостью рекомендуется применение природных рассолов и соляных растворов, приготавливаемых в условиях дорожного производства.

4.3.3. На территории России имеются значительные запасы природных концентрированных рассолов. Их распространение указано на картосхеме (приложение В), составленной на основании гидрогеохимических карт.

4.3.4. Растворы солей рекомендуется приготавливать из NaCl, СаС12 и MgCl2. Для приготовления растворов могут быть использованы и другие химические реагенты, при условии соответствующего технико-экономического и экологического обоснования.

Оптимальные величины норм распределения природных рассолов и растворов, приготовленных собственными силами, в зависимости от состояния снежно-ледяных отложений и температуры воздуха представлены в табл. 4.2.

4.3.5. Температуру воздуха и количество выпавших осадков принимают по показаниям АДМС (ДМС). При отсутствии АДМС (ДМС) температуру воздуха определяют термометром.

Количество снежно-ледяных отложений, образовавшихся на 1 м2 дорожного покрытия, определяют с помощью штангенциркуля или металлической линейки. В пяти характерных точках на заснеженной или обледенелой дороге замеряют толщину отложений и по этим замерам определяют среднюю толщину. Затем определяют плотность отложений путем взвешивания пробы отложений, взятых с дороги в ненарушенном состоянии. До взвешивания должен быть произведен замер сторон пробы и по этим данным рассчитывают ее объем. Отношение массы пробы к объему дает величину плотности отложений.

При определенном навыке приблизительную величину плотности можно установить визуально, зная, что плотность рыхлого свежевыпавшего снега равна 0,05 - 0,1 г/см3, слегка прикатанного - 0,1-0,3, уплотненной корки наката - 0,3-0,4, старого наката - 0,4-0,6, белесоватого льда с шероховатой поверхностью - 0,6-0,7, стекловидного льда - 0,7-0,9 г/см3. Умножив среднюю толщину отложений (мм) на их плотность, получают количество отложений в миллиметрах воды.

Таблица 4.2

Нормы распределения природных рассолов и растворов из хлористых солей, л/м2
(на 1 мм атмосферных осадков)

Название хлорида

Концентрация хлоридов, %

Рыхлый снег и накат

Температура воздуха, °С

-4

-8

-12

-16

-20

NaCl

25

0,04

0,08

0,11

0,13

0,15

20

0,06

0,10

0,14

0,17

-

СаСl2

35

0,03

0,05

0,07

0,08

0,09

30

0,04

0,07

0,09

0,10

0,11

20

0,06

0,10

0,14

0,16

-

MgCl2

35

0,03

0,04

0,05

0,06

0,07

30

0,03

0,05

0,06

0,07

0,08

20

0,05

0,08

0,10

0,12

0,13

Примечания к табл. 4.1 и 4.2:

1. Прочерк в таблице означает, что вещество с данной концентрацией при указанной температуре применять нельзя.

2. Приведенные в таблице нормы распределения хлоридов обеспечивают лишь частичное плавление уплотненного или рыхлого снега до состояния приобретения этими отложениями 20 % влажности, при которой ранее уплотненный слой снега (накат) разрыхляется, а свежевыпавший снег не уплотняется под действием транспортных средств. Нормы для борьбы со стекловидным льдом рассчитаны с учетом полного расплавления отложений. При толщине снежно-ледяных отложений, превышающей 1 мм льда (в пересчете на воду), норму распределения увеличивают с учетом фактической толщины. При этом распределение производят за два и более приемов.

3. Вышеуказанные оптимальные величины норм распределения химических ПГМ рассчитаны из условий ликвидации скользкости на 1 м2 дороги при наличии на этой площади 1 мм льда в перерасчете на воду (1 мм отложений в виде льда на площади 1 м2 равен 1 кг отложений или 1 л воды). Для каждого конкретного случая ликвидации скользкости расход химических ПГМ на 1 м2 определяют с учетом фактического количества выпавших осадков и температуры воздуха. В случае, когда толщина льда на покрытии превышает 3 мм, следует проводить посыпку (поливку) хлоридами в 2 приема и более (при необходимости) при той же норме распределения в каждый прием. При значениях температуры воздуха и концентрации вещества, не указанных в таблице, норму определяют путем интерполяции.

4. В начальный период зимнего сезона (ноябрь-декабрь) нормы распределения ПГМ на мостах, путепроводах, эстакадах и т.п. принимают по температурной графе таблицы на 2° ниже, чем для дорог.

4.3.6. Нормы расхода фрикционных материалов назначают в зависимости от интенсивности движения:

< 500 авт./сут                             -100 - 150 г/м2

500 - 1000 авт./сут                    -150 - 250 г/м2

1000 - 3000 авт./сут                  -250 - 400 г/м2.

4.3.7. Норму распределения комбинированных материалов назначают с учетом состояния снежно-ледяных отложений, температуры воздуха, количества отложений и количества химических ПГМ в смеси.

При комбинированном способе борьбы с зимней скользкостью нормы распределения ПГМ (Nк) в г/м2 рассчитывают по формуле

Nк = 100×N/Nф, г/м2,                                                    (1)

где N - норма распределения химического ПГМ, принятая по табл. 4.1., г/м2;

Nф - принятое количество химических ПГМ (10 - 20 %) или фактическое содержание в готовой смеси, определенное лабораторным путем, %.

4.4. Технология работ по борьбе с зимней скользкостью

4.4.1. Для предупреждения образования или ликвидации зимней скользкости проводят следующие мероприятия:

- профилактическую обработку покрытий противогололедными материалами до появления зимней скользкости или в начале снегопада, чтобы предотвратить образование снежного наката;

- ликвидацию снежно-ледяных отложений с помощью химических или комбинированных ПГМ;

- обработку снежно-ледяных отложений фрикционными материалами.

4.4.2. Профилактический способ позволяет снизить затраты дорожной службы на борьбу с зимней скользкостью, обеспечить допустимые сцепные качества покрытий и безопасность движения в зимний период, уменьшить вредное воздействие ПГМ на окружающую среду за счет применения рациональной технологии и минимально-допустимых норм распределения ПГМ. Однако эффективность этого способа возможна лишь при обеспечении зимних работ специализированными прогнозами образования зимней скользкости.

Профилактическую обработку покрытий осуществляют при:

- прогнозировании образования на покрытии стекловидного льда;

- ожидании снегопада и метелей с возможным образованием на покрытии снежного наката.

4.4.2.1. При получении информации о погодных условиях с возможным образованием на покрытии ледяных отложений (стекловидного льда) необходимо провести предварительную обработку покрытия химическими ПГМ в количестве 5 - 15 г/м2.

Предварительная обработка может производиться за 1 - 2 ч до прогнозируемого явления погоды.

Для предварительной обработки на дорогах могут быть использованы твердые, жидкие хлориды, а также смоченная соль.

Сухие соли эффективно применять только в том случае, если на поверхности дорожного покрытия имеется достаточное количество влаги для ускорения действия химических ПГМ. Если покрытие сухое или на нем недостаточное количество влаги, то целесообразно использовать смоченные соли.

При температуре воздуха выше -5 °С более эффективно использовать растворы солей или природные рассолы, которые могут распределяться и на сухое покрытие перед выпадением осадков для предотвращения образования скользкости.

Если выпадение осадков продолжается, то для предотвращения замерзания раствора ПГМ производят дополнительную обработку покрытия. При этом норму распределения дополнительной обработки принимают равной норме, приведенной в табл. 4.1 и 4.2, за вычетом произведенного предварительного распределения (5 - 15 г/м2).

4.4.2.2. Технология работ с целью предупреждения образования снежного наката в период снегопада предусматривает распределение химических или комбинированных ПГМ непосредственно во время снегопада, пока свежевыпавший снег еще не уплотнился в результате движения автомобилей. К распределению ПГМ (твердых или жидких) приступают после того, как на проезжей части образуется слой снега, достаточный для закрепления в нем химических ПГМ. Это позволяет сохранить выпавший на покрытие снег в рыхлом состоянии. После прекращения снегопада необходимо полностью удалить снег с дорожного покрытия с помощью снегоуборочных машин.

4.4.2.3. Нормы внесения в снег ПГМ зависят от температуры воздуха и интенсивности выпадения осадков. Для предварительной обработки, предотвращающей уплотнение снежных отложений на покрытии, рекомендуется использовать твердые или смоченные соли с нормой расхода 5 - 15 г/м2.

Норма дополнительной обработки устанавливается по табл. 4.1 и 4.2 с учетом количества ПГМ, распределенных при предварительной обработке.

4.4.2.4. Для предотвращения образования снежного наката при прогнозируемом резком понижении температуры воздуха патрульную снегоочистку начинают сразу после получения сообщения от Росгидромета. Работы не прекращают до полной уборки снега.

4.4.2.5. Технология работ по предотвращению образования снежного наката во время снегопадов предусматривает следующие этапы: выдержку, обработку свежевыпавшего снега ПГМ, интервал, очистку покрытия от снега.

4.4.2.6. Выдержка - промежуток времени от начала снегопада до момента распределения химических ПГМ. Продолжительность выдержки зависит от интенсивности снегопада и температуры воздуха. При этом распределение ПГМ по покрытию производится в тот момент, когда на нем уже имеется некоторое количество снега. В период снегопада интенсивностью 1 - 3 мм/ч и выше к распределению противогололедных материалов приступают через 15 - 20 мин после начала снегопада. При слабом снегопаде интенсивностью 0,5 - 1 мм/ч противогололедные материалы распределяют через 30 - 45 мин после его начала.

Если после окончания указанного цикла, включающего предварительное распределение ПГМ, выдержку, дополнительное распределение ПГМ, интервал, снегоочистку, снегопад продолжается, последующее распределение ПГМ и соответствующие операции цикла должны повторяться необходимое количество раз до полной уборки снега с дорожного покрытия.

4.4.2.7. Интервал, устанавливаемый с момента распределения ПГМ до начала снегоочистки, повторяемость снегоочистки и последующих обработок должны устанавливаться с учетом интенсивности снегонакопления и химической активности ПГМ.

4.4.2.8. Очистка проезжей части от снега и шуги должна производиться с таким расчетом, чтобы снегоочистка осуществлялась на высокой скорости и на ширину покрытия, предусмотренную принятым уровнем содержания дороги. После окончания снегопада необходимо произвести удаление оставшихся снежно-ледяных отложений или завершающее подметание.

4.4.3. В случае образования снежного наката его ликвидируют следующим образом. Сначала распределяют химические противогололедные материалы по поверхности вновь образовавшегося наката согласно установленным нормам для данного вида скользкости (см. табл. 4.1, 4.2). После распределения ПГМ необходимо сделать выдержку до тех пор, пока отложения, вследствие частичного их плавления химическими ПГМ, не разрыхлятся в результате воздействия колес автомобилей. Образовавшаяся разрыхленная масса должна быть незамедлительно убрана с проезжей части дороги.

4.4.4. При образовании на дорожном покрытии стекловидного льда работы по ликвидации этого наиболее опасного вида скользкости заключаются лишь в распределении химического ПГМ по поверхности ледяной корки с учетом норм, приведенных в табл. 4.1.

4.4.5. Ликвидацию зимней скользкости с помощью комбинированных ПГМ осуществляют аналогично химическим материалам с той лишь разницей, что нормы распределения принимают в соответствии с указаниями п. 4.3.7.

4.4.6. При фрикционном способе обработку снежно-ледяных отложений осуществляют с целью повышения шероховатости поверхности дорожного покрытия. Для этого по покрытию распределяют песок, высевки, шлак, подогретые фрикционные материалы. Этот метод временно повышает сцепные качества (коэффициент сцепления) покрытий за счет наличия на нем абразивных материалов. Повторную и последующие обработки покрытий осуществляют при смещении 50 % фрикционных материалов с проезжей части.

Нормы распределения более 200 г/м2 производят за два приема.

Для лучшего закрепления на поверхности снежно-ледяных отложений фрикционных материалов их предварительно разогревают до температуры от 80 до 100 °С и распределяют по обледеневшему покрытию.

4.5. Содержание искусственных сооружений в зимний период

4.5.1. Искусственные сооружения (мосты, путепроводы, эстакады и т.п.) на автомобильных дорогах являются одними из наиболее гололедоопасных участков. Поэтому работы по профилактической обработке, ликвидации зимней скользкости и снегоудалению на них должны проводиться в первую очередь, особенно на средних и больших мостах.

4.5.2. Перед началом зимнего сезона необходима тщательная заделка мест разрушения покрытия и всех конструктивных элементов сооружения, особенно с обнаженной металлической арматурой, нарушенными гидроизоляцией, деформационными швами и водоотводом. Производятся работы по очистке от ржавчины и загрязнений и покраска лакокрасочными материалами металлических элементов и конструкций.

4.5.3. На железобетонных и металлических мостах следует использовать ПГМ промышленного производства, не содержащие хлоридов: Нордикс, Антиснег, НКММ.

4.5.4. При применении хлоросодержащих ПГМ бетонные элементы искусственных сооружений (ограждения, тротуарные и карнизные блоки, выступающие части крайних балок, ригелей, насадок и др.), подверженные воздействию этих материалов, следует обработать гидрофобизирующими составами:

- гидрофобизирующей жидкостью 136-41 по ГОСТ 10834-76;

- катионным гидрофобизатором ГК-Б по ТУ 218.00018129.54-93 или антикоррозионной смесью по ТУ 218.00018129.78-92;

- жидкостями КЭ-30-04 или 119-215 по ТУ 6-02-430-83;

- жидкостью ГКЖ-11 по ТУ 6-02-696-76.

4.5.5. Гидрофобизирующую жидкость 136-41 применяют в виде 10 % раствора в керосине или толуоле, а катионный гидрофобизатор ГК-Б в виде 15 % водного раствора. Периодичность обработки бетонных поверхностей гидрофобизирующими составами - один раз в два года.

При отсутствии гидрофобизаторов обработку бетона производят антикоррозионной смесью один раз в три года.

Технология приготовления растворов и обработки поверхности конструкций приведены в приложении Е.

4.5.6. На конструктивных выступах мостов, эстакад, путепроводов (ригеля, насадки, консоли тротуаров и т.п.) необходимо производить удаление снега, если толщина превышает 10 см. В первую очередь нужно очищать южную сторону сооружения.

4.5.7. Весной, после окончания зимних работ на искусственных сооружениях, необходимо осуществлять их промывку специальным моющим средством «Чистодор» или водой для предотвращения коррозии, которая усиливается при повышении температуры воздуха.

4.6. Использование противогололедных материалов на цементобетонных покрытиях

4.6.1. Применение противогололедных материалов на основе хлористых солей на цементобетонных покрытиях в течение одного года с момента укладки цементобетонной смеси запрещено.

Для борьбы с зимней скользкостью в этот период рекомендуется использовать ПГМ, не содержащие хлориды, или применять фрикционные материалы без солей и проводить интенсивную патрульную снегоочистку во время снегопада.

4.6.2. Для защиты дорожных одежд с цементобетонным покрытием при их строительстве рекомендуется обрабатывать покрытие различными гидрофобизирующими составами, применяемыми для защиты элементов искусственных сооружений (см. п. 4.5).

4.6.3. На цементобетонных покрытиях рекомендуется использовать ПГМ на ацетатной и карбамидной основе (Нордикс, Антиснег, НКММ и др.).

4.7. Особенности борьбы с зимней скользкостью на дорожных покрытиях из литого асфальтобетона

4.7.1. На дорожных одеждах с гладкой поверхностью (литой асфальтобетон) покрытия (со средней глубиной шероховатости менее 0,3 мм) при борьбе со стекловидным льдом, образующимся в виде сплошной тонкой корки льда, запрещается применение ПГМ на основе хлористого кальция и хлористого магния. Использование этих солей с целью полного расплавления тонкого слоя льда приводит к образованию на дороге раствора, который снижает коэффициент сцепления до недопустимого предела и, вследствие медленного просыхания по сравнению с хлористым натрием, увеличивает продолжительность периода повышенной скользкости дороги.

4.7.2. На покрытиях из литого асфальтобетона тонкие стекловидные корки льда удаляют с помощью ПГМ на основе хлористого натрия и ацетатов или комбинированных материалов. На дорожных покрытиях, имеющих среднюю глубину шероховатости более 0,3 мм, могут применяться все виды противогололедных материалов. При этом покрытия с поверхностной обработкой имеют значительное преимущество перед покрытиями из литого асфальтобетона при зимнем содержании автомобильных дорог.

4.8. Средства механизации для распределения противогололедных материалов

4.8.1. Распределение ПГМ по дорожному покрытию осуществляют специальными распределителями для твердых, жидких и смоченных противогололедных материалов.

4.8.2. В настоящее время выпускают распределители твердых противогололедных материалов, смонтированные на различных отечественных базовых шасси (ЭД-403, ЭД-242, ДМ-38, ЭД-224, КО-713М, Тройка-2000, КУМ-99 и др.).

4.8.3. Для распределения жидких противогололедных материалов применяются машины МКДС-4005, КУМ-100, ДКТ-503 и др. При отсутствии этих машин можно применять поливомоечные машины с распределительным устройством РХ-10. При остановке машин, имеющих такие устройства, розлив материала на покрытие должен быть немедленно прекращен, так как избыточное распределение жидких хлоридов на покрытии может вызвать увеличение скользкости и привести к возникновению дорожно-транспортных происшествий.

4.8.4. Распределение смоченных ПГМ осуществляют отечественными машинами ЭД-243, НО-075 и др.

Распределители смоченных ПГМ должны быть оборудованы: емкостью(ями) для раствора, бункером сухого реагента с дозирующим устройством, насосом для подачи раствора, автоматическим устройством для смачивания сухого материала раствором, совмещенным, как правило, с распределительным диском, на который подается сухой реагент и подведены рассолопроводы для смачивания реагента раствором.

4.8.5. Технические характеристики распределителей противогололедных материалов приведены в приложении Г.

4.8.6. Необходимое количество выбранных марок распределителей определяют в зависимости от имеющихся видов и принятых норм распределения ПГМ, расстояния между базами (складами) для хранения ПГМ и производительности машин, а также заданного срока ликвидации зимней скользкости.

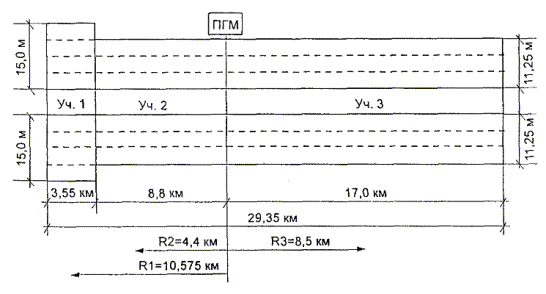

Пример расчета приведен в приложении Д.

5. Хранение противогололедных материалов

5.1. Хранение противогололедных материалов осуществляют на механизированных базах и складах. Их расположение, количество и вместимость определяют в зависимости от объема выполняемых работ по борьбе с зимней скользкостью, площади обрабатываемых дорог, размещения производственных баз, видов применяемых ПГМ, типа и марки распределителей и других факторов.

5.2. Химические твердые ПГМ хранят в крытых складских помещениях вместимостью не менее 80 % сезонной потребности материалов для намеченного участка дороги. Внутрискладские габариты должны позволять свободную работу дорожной техники и технологического транспорта (автосамосвалы). Металлические, бетонные и кирпичные стены внутри склада должны быть защищены от коррозии и механического повреждения.

В исключительных случаях допускается хранение химических и комбинированных ПГМ, отгружаемых и транспортируемых навалом (без тары), в штабелях, буртах или конусах на открытых специальных площадках. В этом случае бурты (конуса) закрывают водонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

5.3. Для приготовления и хранения комбинированных ПГМ (ПСС) устраивают открытые обвалованные по периметру площадки с асфальтобетонным покрытием и дренажной системой. Обваловку устраивают из песчаного асфальтобетона трапециевидного сечения (рис. 5.1).

На въезде-выезде обваловка устраивается высотой 15 - 20 см пологого серповидного профиля (рис. 5.2).

Размеры площадок назначают из расчета размещения на них 100 % сезонной потребности фрикционных или комбинированных ПГМ для данного участка дороги, при этом могут создаваться два штабеля (конуса) с разным соотношением песка и соли. Для предотвращения засоления окружающей природной среды в обязательном порядке устраивают дренажную систему с приемными колодцами и испарительным бассейном. Вертикальная планировка площадок должна обеспечивать сток дождевых и талых вод к испарительным бассейнам или приемным колодцам.

Площадка для приготовления и хранения ПСС должна быть огорожена, иметь въездные ворота и наружное освещение.

Рис. 5.1. Обваловка открытой площадки для хранения сыпучих бестарных химических и комбинированных ПГМ

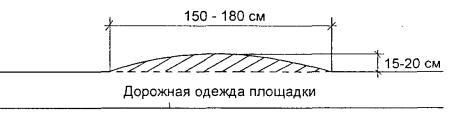

Рис. 5.2. Конструкция въезда на открытую площадку

5.4. Для приготовления комбинированных ПГМ используют специальные стационарные установки периодического или непрерывного действия, в состав которых входят бункера для подачи компонентов, дозирующие и перемешивающие устройства и система ленточных транспортеров. Приготовленная на таких установках ПСС отличается высоким качеством перемешивания и точностью дозирования.

При отсутствии таких установок перемешивание фрикционных материалов с солями можно осуществлять с использованием многоковшовых или ленточных погрузчиков с лапными или шнековыми рабочими органами. В исключительных случаях, при небольших объемах использования комбинированных ПГМ, допускается их приготовление с помощью автогрейдеров с последующим окучиванием бульдозером или фронтальным погрузчиком.

Заготовку ПСС на открытых площадках целесообразно проводить в августе-октябре, выбирая для этого сухие дни без осадков.

5.5. Погрузку ПСС и химических ПГМ из штабелей, буртов или конусов в машины-распределители выполняют одноковшовыми фронтальными погрузчиками или бульдозерами через загрузочные бункера и эстакады. Используются также сооружения галерейного типа, у которых запас ПСС (конус) заранее создается бульдозером на 3 - 4 дня работы, а загрузку находящегося в галерее распределителя осуществляют открытием вручную шиберных (сегментных) заслонок. Применение сооружений галерейного типа не требует ежедневного наличия бульдозера.

Галереи целесообразно устраивать на дальних концах обслуживаемого участка, используя для этих целей рельеф местности, выработанные карьеры с глубоким заложением грунтовых вод.

Погрузка химических ПГМ со склада может производиться одноковшовыми фронтальными погрузчиками, а также лаповыми или фрезерно-роторными снегопогрузчиками ТМ-3А, КО-206А, СнП-17, КО-207, СНФ-200.

Химические ПГМ, отпускаемые в мелкой таре (20-40 кг) или крупной (500 - 1000 кг типа «Бик-Бэк»), хранятся в штабелях на крытых складах и перегружаются крановым оборудованием со специальными строповочными захватами.

По окончании работ механизмы, принимавшие участие в погрузке химических и комбинированных ПГМ, должны быть тщательно вымыты.

5.6. Для хранения жидких ПГМ или природных рассолов используют металлические емкости, емкости из стекловолокна и наземные открытые или закрытые хранилища с грунтовым, песчаным, пескоцементным или бетонным основанием, с устройством в качестве покрытия мембраны из высокопрочного и эластичного полиэтилена толщиной 0,68 - 2,25 мк. Вместимость складов жидких ПГМ должна обеспечивать размещение 60 % сезонной потребности, так как остальные 40 % могут равномерно пополняться в зимний период. При использовании природных рассолов в качестве местных ПГМ вместимость складов может быть принята объемом пяти- семидневного расхода этих материалов.

В зависимости от грунтов и гидрогеологических условий хранилища природных рассолов могут быть трех типов: заглубленные, полузаглубленные и незаглубленные (рис. 5.3).

Указанные хранилища, как правило, устраивают крытыми для отсутствия попадания дождя и снега. Для улучшения условий эксплуатации крыша таких хранилищ может быть выполнена подвижной (рис. 5.4).

5.7. Твердые ПГМ (ХКФ, Биомаг, НКММ и др.) обладают способностью интенсивно впитывать влагу. Нельзя допускать, чтобы закладываемая на хранение тара с этими материалами была порвана. При получении материалов от предприятий-поставщиков каждая партия должна быть тщательно осмотрена. Из рваных мешков и контейнеров противогололедные материалы нужно израсходовать в первую очередь или же пересыпать в плотно закрывающуюся тару, или использовать для приготовления растворов.

5.8. На хранение в штабеля, бурты и конуса должны закладываться неслеживающиеся ПГМ (технический хлористый натрий), поступающие с завода-изготовителя. При необходимости приготовления неслеживающихся смесей в условиях дорожного предприятия в технический хлористый натрий добавляют 8 - 12 % твердого хлористого кальция. Добавка хлористого кальция к хлористому натрию позволяет получить неслеживающуюся смесь с повышенной плавящей способностью и пониженной температурой кристаллизации.

Технология приготовления неслеживающихся смесей (NaC1 + СаС12) аналогична приготовлению комбинированных ПГМ (см. п. 5.4).

5.9. Растворы солей готовят в специальных смесительных установках. В процессе приготовления раствора обеспечивают постоянный контроль концентрации соли с помощью ареометра. Готовые растворы доставляют в промежуточные склады дорожных подразделений для хранения и приготовления смоченных солей или непосредственно на объекты (участки) для борьбы с зимней скользкостью.

Рис. 5.3. Типы хранилищ природных рассолов по отношению к дневной поверхности земли


Примечание. В качестве механизма сдвигания крыши может быть использован механизм для горизонтального перемещения строительных башенных кранов

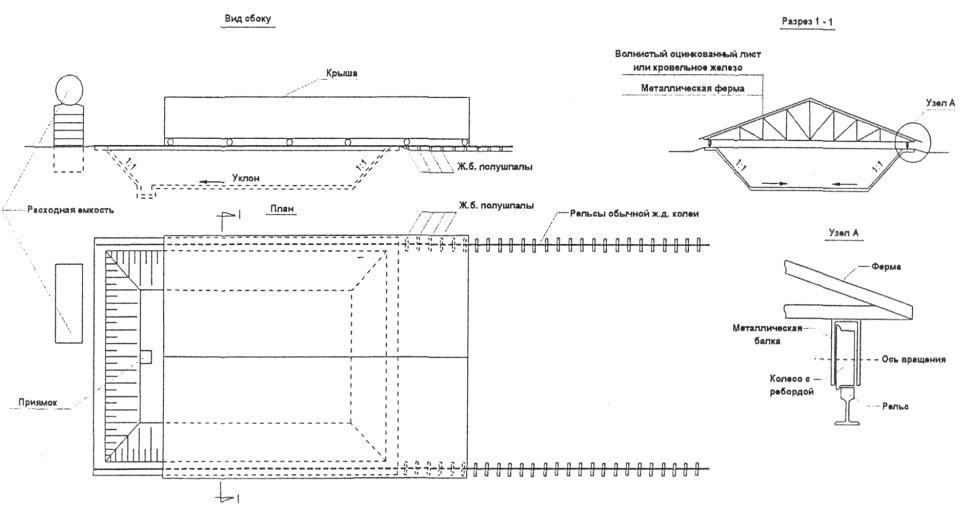

Рис. 5.4. Схема хранилища для жидких ПГМ со сдвигаемой крышей


6. Контроль качества работ и применяемых противогололедных материалов

6.1. Входной контроль ПГМ

6.1.1. Противогололедные материалы, используемые для борьбы с зимней скользкостью на дорогах общего пользования, должны отвечать требованиям, изложенным в ОДН «Требования к противогололедным материалам» (Минтранс России).

6.1.2. Каждая партия поступающей продукции должна иметь:

- паспорт поставщика или изготовителя с нормативными показателями качества ПГМ и результатами его испытаний;

- сертификат соответствия качества продукции установленным требованиям. При этом сертификат соответствия поставщик может представлять потребителю (получателю) на каждый ПГМ, поступающий с одного и того же завода-изготовителя, один раз в сезон. Сертификаты на ПГМ выдают (после их испытания) специализированные центры по сертификации дорожно-строительных и дорожно-эксплуатационных материалов, аккредитованные в системе сертификации Госстроя России или другой системе добровольной сертификации, зарегистрированной в установленном законодательством порядке.

6.1.3. Поступивший в дорожные предприятия (получатель) материал должен пройти испытания (входной контроль).

Испытания ПГМ осуществляют по ОДМ «Методика испытания противогололедных материалов» (Минтранс России) центральными лабораториями дорожных организаций, имеющими право выполнять этот вид работ, или испытательными центрами (лабораториями), аккредитованными в системе сертификации Госстроя России или другой системе добровольной сертификации, зарегистрированной в установленном законодательством порядке.

6.1.4. В случае, если в ходе дорожных работ будет использован ПГМ, свойства которого не соответствуют установленным требованиям, Заказчик может предъявить претензии как к его поставщику, так и получателю.

6.2. Операционный и инспекционный контроль производства и выполненных работ

6.2.1. Требования по обеспечению контроля ГУПами за транспортно-эксплуатационным состоянием федеральных автомобильных дорог определены Государственным контрактом на выполнение работ по содержанию этих дорог.

6.2.2. При выполнении работ по борьбе с зимней скользкостью операционный контроль на первой стадии осуществляется руководителем мастерского участка.

При этом контролируются следующие параметры и показатели:

- своевременность начала распределения ПГМ;

- соблюдение заданного в соответствии с графиком времени обработки ПГМ и директивных сроков ликвидации зимней скользкости;

- равномерность распределения ПГМ в пределах проезжей части;

- фактическая норма распределения ПГМ (определяется делением количества распределенного ПГМ на обработанную им площадь покрытия).

6.2.3. Вторая стадия операционного контроля осуществляется руководящим и производственно-техническим персоналом ГУПа (главным инженером, заместителем по эксплуатации, работниками производственно-технического отдела). Контролируются те же самые параметры и показатели и их достоверность, что и при первой стадии.

6.2.4. Орган управления дорожным хозяйством обязан осуществлять жесткий контроль за исполнением подрядной организацией условий контракта, включая организацию и проведение контроля качества работ и материалов, соответствием фактического уровня содержания заданному.

6.2.5. Принципы и порядок проведения контроля за соответствием фактического уровня содержания дорог заданному определены Руководством по оценке уровня содержания автомобильных дорог.

7. Охрана труда и техника безопасности

7.1. Технологические процессы по борьбе с зимней скользкостью на автодорогах имеют специфические условия труда, такие, как необходимость выполнения работ при неблагоприятных погодных условиях (снегопад, метель, ограниченная видимость, гололед, низкая температура воздуха) и в любое время суток.

Эффективное выполнение этих процессов в значительной мере определяется четкими и правильными действиями водителей дорожных машин и работников баз и складов противогололедных материалов.

7.2. К управлению специализированными и комбинированными дорожными машинами (снегоочистителями и распределителями твердых и жидких противогололедных материалов и др.) допускаются лица, имеющие водительские удостоверения на право управления машинами данной категории и стаж работы на машинах данной категории не менее 12 месяцев. Они должны быть признаны годными к данной работе медицинской комиссией и пройти обучение и аттестацию на знание правил техники безопасности.

Водители комбинированных дорожных машин, удовлетворяющие этим требованиям, но не работавшие ранее на снегоочистке и распределении противогололедных материалов, в обязательном порядке должны пройти стажировку (практику) в течение не менее одного месяца под руководством персонала, имеющего опыт этой работы. После окончания стажировки и получения стажером необходимых навыков, что удостоверяется постоянно действующей квалификационной комиссией предприятия, издается приказ о допуске его к самостоятельной работе.

Аналогичные требования распространяются и на машинистов погрузо-разгрузочных машин, за исключением продолжительности стажировки, которая может быть сокращена до двух рабочих недель.

7.3. Каждая машина должна быть закреплена приказом за определенным машинистом или сменщиками. Работа на машинах, не закрепленных или закрепленных за другими машинистами, без специального приказа (письменного распоряжения) запрещена.

Машинистам, обслуживающим машину, должны быть выданы на руки копии инструкций заводов-изготовителей по эксплуатации машины (подлинник инструкции хранится у механика подразделения) и инструкция по технике безопасности.

7.4. Машинисты дорожных машин и работники баз ПГМ обязаны работать в спецодежде, спецобуви и применять средства индивидуальной защиты, выдаваемые им в соответствии с Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам автомобильного транспорта и шоссейных дорог, утвержденными постановлением Министерства труда и социального развития Российской Федерации 16.12.97 № 63.

Комбинированные дорожные машины должны быть снабжены аптечкой первой помощи (автомобильной), огнетушителем, знаком аварийной остановки и проблесковыми сигнальными огнями желтого цвета.

7.5. Окраска дорожных машин должна быть выполнена в соответствии с ГОСТ 12.4.026-76 «Цвета сигнальные и знаки безопасности» (Изменение 2 ИУС 10-86) и ОСТ 218.011-99 «Машины дорожные. Цветографические схемы, лакокрасочные и световозвращающие покрытия, опознавательные знаки и надписи. Общие требования».

На задней части кузова или цистерны крепится предупреждающий знак (1.23) «Дорожные работы» и, при необходимости, предписывающий знак (4.2.1 или 4.2.2) для обозначения направления объезда работающих дорожных машин.

7.6. Для надежной работы машин в зимний период они должны быть обеспечены соответствующими марками гидравлических жидкостей, моторных и трансмиссионных масел и, при необходимости, зимними сортами дизельного топлива.

Для стоянки машин должны предусматриваться закрытые теплые боксы с температурой внутри них не ниже + 5 °С.

7.7. Производственная база, на которой дислоцируются дорожные машины для зимних работ, должна иметь стационарный моечный пост с подогревом воды.

Движение на территории гаражей и баз противогололедных материалов разрешается со скоростью не более 20 км/ч и по заранее разработанной схеме, устанавливаемой на въезде.

7.8. При погрузочно-разгрузочных и складских операциях с ПГМ работающие должны применять спецодежду и защитные средства - противопылевые респираторы и защитные очки.

7.9. Хлористые соли натрия, кальция и магния не образуют токсичных соединений в воздушной среде, не горючи, пожаро- и взрывобезопасны.

Противогололедные материалы НКМ, НКММ являются пожароопасными материалами. Они должны храниться в отдельных складах с несгораемыми стенами и перекрытиями не ниже I степени огнестойкости.

Склады для хранения их относятся к категории В и классу электрооборудования П-II-А с химически активной средой.

Средства тушения - химическая и воздушно-механическая пена, углекислота.

7.10. В случае использования под хранилище жидких ПГМ открытых котлованов их необходимо огораживать забором с запирающимися воротами, а подъезд автомобилей к кромке таких хранилищ должен иметь упор для колес.

При образовании слоя льда на поверхности жидких ПГМ, что может произойти при сильном морозе со слабоконцентрированным раствором, ходить по льду запрещено, так как соленый лед обладает меньшей прочностью по сравнению со льдом, образующимся из пресной воды.

7.11. При подаче пескосоляной смеси или других фрикционных материалов из штабеля в загрузочный бункер или лоток запрещается наезжать бульдозером на решетку эстакады. Для ограничения продвижения бульдозера при подаче материала необходимо установить сигнальные знаки, хорошо видимые днем и ночью. Бункера рекомендуется оборудовать вибраторами, чтобы предотвратить зависание противогололедных материалов.

Не допускается производить работу погрузочных средств у отвесной стены штабеля, под козырьком или работать по способу подкопа. В штабелях необходимо обеспечивать сохранение угла естественного откоса.

7.12. Запрещается рассыпать ПГМ вручную из кузова движущегося бортового автомобиля или самосвала.

8. Охрана окружающей среды при борьбе с зимней скользкостью

8.1. Мероприятия по охране окружающей природной среды необходимо предусматривать по каждому виду работ, выполняемых при борьбе с зимней скользкостью на автомобильных дорогах: при транспортировке, распределении и хранении противогололедных материалов.

Для уменьшения отрицательного воздействия химических противогололедных материалов на придорожную почву, воду и растительность необходимо применять их в минимальном количестве, соблюдая режим и нормативы, предусмотренные технологией борьбы с зимней скользкостью.

8.2. Распределение ПГМ необходимо производить только механическими способами. Обработка покрытий чешуированными или гранулированными реагентами следует осуществлять солераспределителями и универсальными распределителями.

Розлив жидких ПГМ следует производить распределителями жидких ПГМ.

Рабочие органы распределительных средств должны быть отрегулированы таким образом, чтобы распределение материалов осуществлялось исключительно по проезжей части дороги.

8.3. Ориентировочно количество распределяемых за зимний период противогололедных материалов (хлоридов) не должно превышать: для I - II дорожно-климатической зоны - 2 кг на 1 м2 покрытия, для III - IV - 1,5 кг/м2.

8.4. Для предупреждения образования скользкости следует отдавать предпочтение профилактической обработке покрытия.

8.5. Ранней весной для профилактики образования скользкости допускается применять минимальное количество хлоридов - до 10 г/м2 на одну обработку с учетом того, что в этот период почва и растительность наиболее чувствительны к их воздействию.

8.6. Для хранения твердых химических ПГМ, применяемых для борьбы с зимней скользкостью, следует использовать закрытые механизированные склады, имеющие твердые полы и дренажную систему. Материал, поступающий в дорожные хозяйства без тары (навалом), следует хранить в складах бункерного или силосного типа.

В исключительных случаях допускается хранение химических ПГМ (хлористый натрий технический) в буртах (конусах) на специальных площадках с бетонным основанием и бортами по периметру, чтобы предотвратить вытекание образующихся растворов солей. Для защиты хлоридов от атмосферных осадков, штабели, конуса и бурты должны быть закрыты водонепроницаемыми пленками или другими средствами.

8.7. Для хранения растворов солей и природных рассолов на базах дорожных хозяйств следует использовать цистерны емкостью 20 - 50 м3 или закрытые сверху котлованы с изолированными стенками, предотвращающими вытекание растворов в почву и загрязнение поверхностных и подземных вод (см. п. 5.6).

Уровень растворов в хранилищах для жидких материалов следует еженедельно контролировать. При обнаружении утечки - срочно ее устранять.

8.8. Для улучшения состояния окружающей природной среды при борьбе с зимней скользкостью на автомобильных дорогах обвалованные снежно-ледяные отложения в населенных пунктах, на мостах, путепроводах, эстакадах и других подобных объектах должны быть утилизированы и складированы на специально отведенных для этой цели площадках-снегосвалках.

8.9. Месторасположение складов для противогололедных материалов следует выбирать с учетом особенностей природной среды, рельефа местности, наличия водотоков, водоемов и других источников воды. Запрещается устраивать штабели или склады в водоохранных зонах и на расстоянии менее 200 м от источников воды.

8.10. При выборе противогололедных материалов, содержащих хлориды, предпочтение следует отдавать ХКМ, ХКФ, Биомаг и природным рассолам.

8.11. В целях снижения отрицательного влияния противогололедных веществ на растения и почву следует проводить следующие мероприятия.

В местах с большим количеством вносимых хлоридов необходимо обеспечить водоотвод путем заложения перехватывающих и отводящих дренажей или создавать в сторону кювета поперечный уклон придорожной полосы не менее 5 - 7°. Форма поперечного профиля разделительной полосы должна быть выпуклой.

В случае, если хлориды попадают в почву вновь созданных лесных полос, в них необходимо проводить рыхление почв не менее пяти раз в первый год и трех - в последующие годы, полив до 2 - 3 раз по 30 - 50 л/м2 в месяц и ежегодную подкормку удобрениями.

При содержании газонов в зонах наибольшего попадания хлоридов (разделительная полоса, откосы кюветов) необходимо 2 - 3 раза в месяц проводить полив (20 - 30 л/м2) и ежегодно подсевать семена с предварительным рыхлением, поливом почвы (40 - 60 л/м2) и внесением удобрений.

При использовании удобрений особое значение следует уделять органическим, а из минеральных - азотным, фосфорным, магниевым, марганцевым и борным удобрениям. Не вносить хлор- и натрийсодержащих удобрений.

8.12. Для контроля за степенью загрязнения полосы отвода противогололедными материалами (приложение Ж) следует наладить учет количества внесенных веществ на проезжую часть и зону их распространения в полосе отвода. Ежегодно в снеге и один раз в 3-4 года в почве и растениях следует определять содержание хлора (табл. Ж.1 приложения Ж). Образцы снега отбирают в декабре и марте, почв - мае-июне, растений - в июне-августе. Образцы передают в специализированные лаборатории для анализа и контроля загрязнения полосы отвода. Кроме того, необходимо проводить в весенне-летний период наблюдения за состоянием растений, обращая внимание на их рост, признаки отравления (табл. Ж.2 приложения Ж), появление или исчезновение индикаторных растений (табл. Ж.3 приложения Ж).

Приложение А

Среднемноголетние данные образования зимней скользкости и ориентировочной потребности ПГМ (в пересчете на твердые хлориды) в разных регионах Российской Федерации

Центры регионов

Зимняя скользкость

Число дней с возможными случаями образования зимней скользкости*)

Ориентировочная годовая потребность ПГМ в пересчете на твердые хлориды, т/1000 м2

Средняя дата начала

Средняя дата окончания

Продолжительность периода, дни

Архангельск

20.10

21.04

179

112

2,2

Астрахань

25.11

16.03

112

35

0,2

Белгород

15.11

23.03

129

64

0,8

Благовещенск

20.10

9.04

171

33

0,8

Брянск

14.11

26.03

133

73

1,1

Владивосток

11.11

29.03

138

33

1,2

Владикавказ

1.12

4.03

94

34

0,4

Владимир

2.11

4.04

154

79

1,9

Волгоград

16.11

23.03

129

59

0,7

Вологда

30.10

7.04

160

93

1,8

Воронеж

10.11

27.03

141

72

0,9

Грозный

8.12

28.02

83

32

0,1

Екатеринбург

20.10

9.04

172

73

1,9

Иваново

31.10

6.04

158

95

1,8

Ижевск

24.10

5.04

164

93

1,9

Иркутск

16.10

13.04

180

63

1,5

Йошкар-Ола

28.10

5.04

160

84

1,9

Казань

31.10

6.04

158

80

2,0

Калининград

5.12

10.03

96

56

0,6

Калуга

7.11

5.04

150

77

1,4

Кемерово

19.10

18.04

182

87

1,6

Киров

25.10

9.04

169

92

2,4

Кострома

31.10

6.04

158

93

1,9

Краснодар

20.12

24.02

64

32

0,1

Красноярск

23.10

8.04

168

66

1,4

Курган

22.10

10.04

171

65

1,8

Курск

11.11

26.03

136

78

1,2

Липецк

9.11

29.03

141

73

1,0

Махачкала

3.01

14.02

43

14

0,1

Москва

5.11

5.04

152

79

1,7

Мурманск

17.10

21.04

187

106

1,5

Нальчик

2.12

9.03

98

37

0,2

Нижний Новгород

29.10

5.04

159

88

1,9

Новгород

5.11

2.04

146

71

1,1

Новосибирск

22.10

17.04

178

98

2,2

Омск

20.10

14.04

177

68

1,3

Оренбург

1.11

6.04

157

69

1,4

Орел

9.11

3.04

146

73

1,0

Пенза

3.11

4.04

153

79

1,9

Пермь

21.10

8.04

170

101

2,2

Петрозаводск

3.11

10.04

159

89

2,3

Петропавловск-Камчатский

8.11

20.04

162

66

1,7

Псков

13.11

1.04

139

73

0,7

Ростов-на-Дону

27.11

12.03

113

46

0,3

Рязань

5.11

4.04

151

78

1,6

Самара

1.11

6.04

157

74

1,7

Санкт-Петербург

11.11

3.04

143

85

1,2

Саранск

4.11

4.04

152

72

1,7

Саратов

9.11

31.03

149

60

1,4

Смоленск

8.11

1.04

145

78

1,1

Ставрополь

26.11

14.03

109

34

0,5

Сыктывкар

17.10

10.04

176

107

2,2

Тамбов

7.11

2.04

147

78

1,4

Тверь

4.11

3.04

151

82

1,8

Томск

8.10

17.04

183

105

3,5

Тула

8.11

2.04

145

77

1,4

Тюмень

21.10

7.04

169

64

1,8

Улан-Удэ

14.10

12.04

181

40

0,7

Уфа

27.10

6.04

162

94

2,4

Ульяновск

31.10

6.04

153

74

1,9

Хабаровск

27.10

7.04

162

39

1,2

Челябинск

23.10

8.04

168

65

1,7

Чита

14.10

15.04

184

25

0,5

Элиста

23.11

17.03

115

39

0,2

Южно-Сахалинск

8.11

16.04

160

113

2,6

Якутск

3.10

1.05

211

82

1,3

Ярославль

3.11

4.04

153

83

2,0

*) Число дней с возможными случаями образования зимней скользкости - это число дней с выпадением снега с суточным количеством более 1 см (от слабого снега до обильного снегопада), с гололедно-изморозевыми явлениями (мокрый снег, изморозь, ледяной дождь) при температуре воздуха ниже 0°С. Количество посыпок дороги противогололедными материалами за зимний период примерно равно числу дней со случаями образования зимней скользкости.


Приложение Б

Журнал

производства работ ___________________________________в зимний период___________________________________________________

год/год

ГУП _______________________________МУ________________________________

Дата

Время заполнения

Метеообстановка

Состояние проезжей части до проведения работ (чистое, мокрое, снежный накат, снег, лед и т.п.), толщина отложений

Сведения о выполненных работах по предупреждению и ликвидации зимней скользкости

Температура воздуха, °С

Давление, мм рт. ст.

Влажность, %

Состояние погоды (ясно, пасмурно, переменная облачность)

Осадки

Адрес работ

Дорожная техника

Вид

Время начала

Время окончания

Наименование дороги

Начало участка

Конец участка

Протяженность, км

Марка и номер

Время работ

Отработано, маш/ч

Начало

Окончание

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18





































Окончание приложения Б

Расход противогололедных материалов

Состояние проезжей части после выполнения работ

Особые отметки (ДТП, ЧС и т.п.)

Подпись мастера-диспетчера (дежурного)

Химические

Комбинированные

Фрикционные, с _____ % соли

Фактические нормы расхода, г/м2

Наименование

Расход, т

Наименование

Расход, т

Наименование

Расход, т

Химические

Комбинированные

Фрикционные

Всего

В т.ч. соль

19

20

21

22

23

24

25

26

27

28

29

30

31



























Приложение В

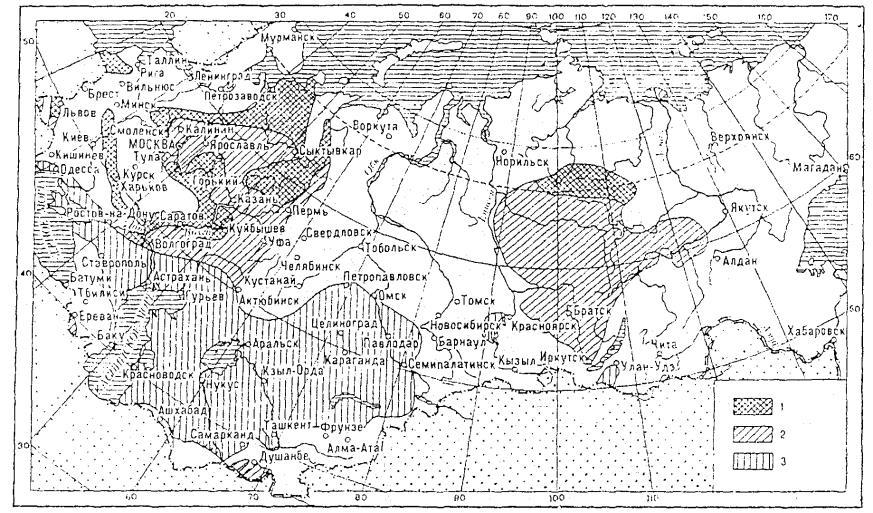

Картосхема распространения природных рассолов на территории России и стран СНГ

Условные обозначения:

1 - подземные рассолы, концентрации 100 - 270 г/л; 2 - то же, концентрации 270 - 350 г/л; 3 - озерные рассолы, концентрации более 100 г/л


Приложение Г

Технические характеристики распределителей твердых и жидких противогололедных материалов

№ п. п.

Наименование и местонахождение завода-изготовителя

Марка машины

Базовое шасси

Монтаж оборудования

Вид ПГМ

Вместимость кузова, емкости, м3

Ширина распределения, м

Плотность распределения,

г/м2

Скорость до км/ч

Дополнительное оборудование для зимнего содержания

транспортная

рабочая

1

2

3

4

5

6

7

8

9

10

11

12

1.

ОАО «Амурдормаш» Амурская обл., п. Прогресс

ЭД-403Д-01

ЗИЛ-431412

Стационарно-съемная

Твердые

3,25

4,0 - 10,6

25 - 940

60

30

Передний отвал, средняя щетка

ЭД-242

КамАЗ-55111, 65111

Навесная к кузову самосвала (0,7 м3)

-²-

6,6; 8,2

4,0 - 6,0

100 - 400

40

20

Передний скоростной отвал

2

Саратовский завод дорожно-эксплуатационного и дорожно-строительного оборудования «Транс-Магистраль» г. Саратов

4906

ЗИЛ-4331

Стационарно-съемная

Твердые

3,25

До 8,5

50 - 1000

60

40

Передний отвал

ДМ-32, ДМ-32 М

ЗИЛ-431410

-"-

-"-

4,0

-"-

-"

-"-

-"-

-"-

ДМ-1, ДМ-28-10,

ДМ-6м-30

КамАЗ-55111, МАЗ-5551, ЗИЛ-4520

Быстро-съемная в кузове а/м

-"-

4,5

-"-

25 - 500

-"-

-"-

Передний скоростной отвал

ДМ-34, ДМ-39

МАЗ-5334, КамАЗ-5320

Стационарно-съемная

-"-

4,5

-"-

50 - 1000

-"-

-"-

Передний скоростной отвал, средний и боковой (на КамАЗ)

ДМ-6м, ДМ-38, ДМ-41

КамАЗ-5320, ЗИЛ-133 ГЯ,

Г40, КамАЗ-55111

Быстро-съемная в кузове а/м

-"-

6,0

-"-

25 - 500

-"-

-"-

Передний скоростной отвал

3.

ЗАО «Смоленский автоагрегатный завод AMО ЗИЛ» г. Смоленск

МДК-433362-00, 01, 05, 06

ЗИЛ-433362

Стационарно-съемная

Твердые

4,0

3,0 - 9,0

10 - 400

60

30

Передний отвал, щетка

МДК-133 Г4-S1

ЗИЛ-133 Г4

-"-

-"-

6,0

4,0 - 9,0

25 - 400

60

20

Передний отвал, скоростной отвал, боковой отвал, щетка

МДК-5337-00, 01, 05, 06

МАЗ-533700

-"-

-"-

5,9

3,0 - 9,0

10 - 400

60

30

Передний отвал, щетка

4.

ОАО «Комплексные дорожные машины» г. Смоленск

КДМ-130В, ЭД-226

ЗИЛ-433362, ЗИЛ-433102

Стационарно-съемная

Твердые

3,25

4,0 - 10,0

25 - 500

60

30

Передний отвал, щетка

ЭД-224

МАЗ-5337

-"-

-"-

5,6

4,0 - 12,0

10 - 500

-"-

-"-

-"-

эд-403,

ЭД-410

ЗИЛ-133 Г4, Д4

-"-

-"-

-"-

-"-

25 - 500

-"-

-"-

-"-

ЭД-405, ЭД-405А

КамАЗ -53213, КамАЗ -55111

-"-

-"-

6,5

-"-

10 - 500

-"-

-"-

Передний отвал, скоростной отвал, щетка

ЭД-243 (оборудование фирмы «Шмидт» Германия)

МАЗ-63039

-"-

Твердые (в т.ч. смоченные), жидкие

6,0

2,0 - 12,0

5 - 500

-"-

-"-

Передний, боковой отвал, щетка

5

ОАО «Новосибирский за вод дорожных машин» г. Новосибирск

ЭД-242

Самосвалы семейства ЗИЛ, КамАЗ, УРАЛ

Навесная к кузову самосвала (0,7 м3)

Твердые

3,25; 5,6; 6,2

4,0 - 6,0

100 - 400

40

40

Передний отвал, скоростной отвал

ЭД-240

ЗИЛ-433362, ЗИЛ-133 Г4, КамАЗ -55111

Стационарно-съемная

-"-

-"-

4,0 - 10,6

25 - 500

60

30

Передний отвал, скоростной отвал, щетка

6

ОАО НПО «Росдормаш» Московская обл., п. Мамонтовка

ко-713 м,

KO-713-02 M

ЗИЛ-433362, ЗИЛ-433360

Стационарно-съемная

Твердые

3,25

4,0 - 10,0

25 - 500

60

30

Передний отвал, щетка

7.

ОАО «Севдормаш» Архангельская обл., г. Северодвинск

КО-713 М

ЗИЛ-433362

Стационарно-съемная

Твердые

3,0

4,0 - 9,0

50 - 300

60

30

Передний отвал, щетка

KO-822-1,

KO-822-2

«Урал»-43203-1922-30

-"-

Жидкие

8,0

До 15,8

10 - 400

60

20-30

Передний отвал, скоростной отвал, щетка

8.

ОАО «Мценский завод коммунального машиностроения» Орловская обл., г. Мценск

КО-713-02,

КО-713-03

ЗИЛ-433362

Стационарно-съемная

Твердые

3,0

4,0 - 9,0

50 - 300

60

30

Передний отвал, щетка

КО-806

КамАЗ-4925

-"-

-"-

5,0

-"-

-"-

-"-

-"-

-"-

KO-823

КамАЗ-53229

-"-

-"-

6,5

-"-

-"-

-"-

-"-

-"-

9.

«Тосненский механический завод» (ТоМеЗ) Ленинградская обл. г Тосно

КДМ -69283 («Сокол»)

КамАЗ -53229

Стационарно-быстросъемная

Твердые

6,2

4,0 - 9,0

25 - 500

60

30

Передний обычный, скоростной отвал, боковой отвал, щетка передняя, средняя

10.

ОАО «Кемеровский опытный ремонтно-механический завод», г. Кемерово

ДМК-10

КРАЗ-6510

Навесная к кузову самосвала

Твердые

6,2

4,0 - 6,0

125 - 400

60

30

-

11.

ОАО «Мотовилихинские заводы», г. Пермь

КМ-500

КамАЗ -53213

Стационарно-съемная

Твердые

6,2

4,0 - 10,0

25 - 500

60

30

Передний отвал, скоростной и средний отвал

12.

ОАО «Рижский авторемонтный завод» Рязанская обл. г. Ряжск

мкдс-1

ЗИЛ -433362

Стационарно-съемная

Твердые, жидкие

3,25 5,5

4,0-10,0 3,0 - 6,0

10 - 300 10 - 100

60

-²-

30

-²-

Передний отвал, щетка

МКДС-2004

ЗИЛ-133 Д4

-"-

Твердые

5,6

4,0 - 10,0

10 - 300

-"-

-"-

Передний отвал, скоростной отвал, щетка

МКДС-4005

КамАЗ -53213

-"-

Жидкие

10,0

4,0 - 8,0

10 - 150

-"-

-"-

-"-

13.

Концерн «Амкодор» Республика Беларусь г. Минск

НО-075

МАЗ-5551

Быстросъемная в кузове а/м

Твердые, в т.ч. смоченные

4,0

2,0 - 8,0

5 - 40

60

30

Передний отвал

14.

ООО «Евразия» г. Челябинск

Тройка-2000

Урал-55571-30, Урал-Ивеко

Быстросъемная в кузове а/м

Твердые, жидкие

4,0

6,0 - 14,0

20 - 400

60

30

Передний отвал, скоростной, средний, боковой, щетка

15.

ОАО «Арзамасский завод коммунального машиностроения» Нижегородская обл. г. Арзамас

КО-829А

ЗИЛ-433362

Стационарно-съемная

Твердые

3,1

4,0 - 9,0

25 - 500

60

30

Передний отвал, щетка

16.

ОАО «Кургандормаш» г. Курган

кдм (испытания)

Урал-43206

Стационарно-съемная

Твердые, жидкие

Испытания

МД-433

ЗИЛ-433362

-"-

Твердые

3,0

4,0 - 9,0

100 - 400

60

30

Передний отвал, щетка

КУМ-99

ЗИЛ-452632

-"-

-"-

4,0

3,0 - 9,0

10 - 300

60

30

-"-

17.

«Доркомтехника» г. Москва

ДКТ-503 (оборудование)

КО-829А, КО-713-01,

КДМ-130 (ЗИЛ-433362)

Стационарно-съемная

Жидкие

6,1

3,5 - 7,0

10 - 150

60

25

Передний отвал, щетка

18.

ОАО «Мосдормаш» г. Москва

КУМ-100

ЗИЛ-433362

Стационарно-съемная

Жидкие

6,0

3,5 - 7,0

20 - 200

60

40

Передний отвал, щетка

КУМ-99

ЗИЛ -452632

-"-

Твердые

4,0

4,0 - 9,0

10 - 300

60

40

-"-

Приложение Д

Расчет потребности распределителей ПГМ

1. Расчет потребности распределителей ПГМ ведется из условия необходимости единовременной обработки участка автодороги на всем протяжении.

2. Потребность распределителей ПГМ определяется отдельно для каждого мастерского участка или ГУП. Потребность распределителей ПГМ для всей автодороги или сети дорог есть сумма потребностей всех мастерских участков.

3. Для расчета потребности распределителей для каждого конкретного мастерского участка необходимы следующие исходные данные:

3.1. Линейная схема обслуживаемого участка (километраж, ширина проезжей части) с привязкой местоположения базы (баз) ПГМ.

3.2. Вид применяемого ПГМ и планируемые среднесезонные нормы его распределения (кг/м2).

3.3. Средний объем (вместимость) кузова распределителя (м3).

3.4. Ширина полосы распределения ПГМ.

3.5. Средние транспортные (с грузом, без груза) и рабочие скорости распределителя.

3.6. Время загрузки одного распределителя.

3.7. Заданный срок обработки покрытия, позволяющий уложиться в директивные сроки ликвидации зимней скользкости.

4. Пример расчета потребности распределителей ПГМ.

4.1. Линейная схема обслуживаемого участка.

4.2. В качестве ПГМ применяем пескосоляную смесь со среднесезонной нормой распределения р = 0,250 кг/м2.

4.3. Объем кузова распределителя Р = 6,0 м3 (или 9,0 т).

4.4. Ширина распределения (h) для участка 1 - 7,5 м, для участков 2 и 3 - 5,625 м.

4.5. Транспортная скорость порожнего распределителя Vтп = 60 км/ч, груженого - Vтг = 50 км/ч, рабочая скорость Vp = 30 км/ч.

4.6. Время загрузки одного распределителя t3 = 7 мин.

4.7. Заданный срок обработки покрытия t = 3 ч.

4.8. Коэффициент использования пробега Кпр = 0,5.

4.9. Коэффициент использования машины Кв = 0,7.

4.10. Определяем средневзвешенные дальности возки ПГМ на участки с разной шириной обработки:

- для участка  км;

- для участков 2 и 3  км.

4.11. Определяем по участкам требуемое количество ПГМ для обработки (Q):

- участок 1 - 3550 п.м.´30 м´0,250 кг/м2 = 26,625 т;

- участки 2 и 3 - 25800 п.м.´22,5 м´0,250 кг/м2 = 145,125 т.

4.12. Среднее время пробега машины до участка распределения (tп):

- участок 1  мин;

- участки 2 и 3  мин.

4.13. Время распределения (tр):

- участок 1  мин;

- участки 2 и 3  мин.

4.14. Средняя продолжительность одного цикла (tц = tз+tп+tр):

- участок 1               7+23,07+9,6 = 39,67 мин;

- участки 2 и 3         7+15,49+12,8=35,29 мин.

4.15. Производительность одного распределителя по участкам:

- участок 1               П = Р´Кв´60/tц = 9,0´0,7´60/39,67 = 9,53 т/ч;

- участки 2 и 3         9,0´0,7´60/35,29 = 10,71 т/ч.

4.16. Потребность распределителей по участкам:

- участок 1               n = Q´t = 26,625/9,53´3 = 0,93 шт.;

-участки 2 и 3          n = 145,125/10,710´3 = 4,52 шт.

4.17. Потребность распределителей для обработки всего обслуживаемого участка:

0,93+4,52 = 5,45 шт., принимается 6 шт.

Приложение Е

Технология приготовления растворов гидрофобизирующих составов и проведения поверхностной обработки конструкций

(по данным Белдорнии)

1. Технология приготовления 10 %-ного раствора гидрофобизирующей кремнийорганической жидкости 136-41.

1.1. В емкость, оборудованную лопастной мешалкой, наливают дозированное количество керосина (толуола) и включают мешалку. Затем в нее за 2-3 приема вливают отдозированное количество гидрофобизирующей жидкости 136-41. Соотношение массы гидрофобизирующей жидкости к керосину (толуолу) равно 1:9. Общее время перемешивания раствора составляет 6-9 мин.

1.2. При приготовлении раствора следует строго соблюдать правила техники безопасности по ГОСТ 10834 и пожарной безопасности по ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования.

2. Технология приготовления 15 %-ного раствора катионного гидрофобизатора ГК-Б.

2.1. Процесс приготовления раствора катионного гидрофобизатора ГК-Б включает в себя следующие технологические операции:

- расплавление и мягкий нагрев концентрата ГК-Б до температуры 70 - 75 °С;

- нагрев воды до температуры до 85 - 90 °С:

- тщательное перемешивание расплава ГК-Б с горячей водой, отдозированных по массе гидрофобизатора и воды в соотношении 1:5,67, в емкости, оборудованной лопастной мешалкой.

2.2. После остывания до температуры окружающей среды раствор готов к использованию. Плотность рабочего раствора катионного гидрофобизатора ГК-Б при 20 °С составляет 0,983 г/см3.

2.3. При приготовлении раствора ГК-Б следует руководствоваться правилами техники безопасности, изложенными в ТУ 218.00018129.54.

3. Технология производства работ по поверхностной обработке.

3.1. Поверхностную обработку следует проводить только по подготовленной бетонной поверхности, которая включает в себя тщательную очистку от шелушения, пыли и грязи с помощью механизмов или вручную, продувку сжатым воздухом, заделку дефектных мест и трещин.

3.2. Поверхностную обработку следует производить только по сухой бетонной поверхности в сухую безветренную погоду при температуре воздуха не ниже плюс 5 °С.

3.3. Для нанесения гидрофобизирующих составов рекомендуется применять краскораспылитель-удочку. В комплект оборудования, кроме того, входят передвижной компрессор, емкость для раствора и шланги.

3.4. Расстояние от форсунки до покрываемой поверхности должно быть в пределах 0,3 - 0,5 м. При таком расстоянии рекомендуемый диаметр факела составляет 50 - 60 см.

3.5. При нанесении гидрофобизирующих составов распыляющую удочку необходимо перемещать со скоростью 0,2 -0,4 м/с равномерным движением кругами или маятниковыми движениями с некоторым перекрытием наносимых полос. Следует тщательно следить за равномерностью нанесения гидрофобизирующего состава, не допуская подтеков или пропусков на покрываемой поверхности.

3.6. Не допускается поливать поверхность нераспыленной струей. При появлении признаков неравномерности факела нанесение прекращается и производится проверка форсунки.

3.7. Гидрофобизирующий состав 136-41 рекомендуется наносить в 2 слоя, а состав ГК-Б - в 3 слоя. Каждый последующий слой можно наносить только после высыхания поверхности. При этом скорость перемещения удочки над поверхностью бетона следует увеличивать. Расход состава 136-41 составляет 0,4 - 0,5 л/м2, а состава ГК-Б - 0,4 -0,55 л/м2.

3.8. После нанесения гидрофобизирующего состава запрещается подвергать обработанную поверхность механическим воздействиям в течение 2-х суток.

4. Для текущего контроля поверхностной гидрофобизации по истечении 2-3 сут используют метод «мокрого пятна». Для этого обработанную поверхность спрыскивают водой. Если бетон не увлажняется (не темнеет), то поверхностную гидрофобизацию следует считать удовлетворительной.

5. Все лица, занятые приготовлением и нанесением на бетонную поверхность растворов гидрофобизирующих составов, должны обеспечиваться защитными очками, резиновыми перчатками, хлопчатобумажной спецодеждой, непромокаемыми передниками и респираторами.

Приложение Ж

Таблица Ж.1

Обобщенные критерии оценки влияния противогололедных материалов на природную среду

Объект

Вещество

ПДК

Снег

NaCl, кг/м2

0,3 - 0,5

Сl-, г/м2

7 - 15

Талые и грунтовые воды, попадающие в водоисточники централизованного водоснабжения

Сl-, мг/л

350

Са+2, мг/л

180

Mg+2, мг/л

120

Противогололедные вещества (хлориды)

Почва (0 - 30 см)





Лесная и лесостепная зоны:





травянистые

Сl-, %

0,007 - 0,015

древесные

Сl-, %

0,02 - 0,03

Степная зона:





травянистые

Сl-, %

0,04

древесные

Сl-, %

0,3

Растения





Лесная и лесостепная зоны:

травянистые

Сl-, %

0,6

древесные

Сl-, %

0,15

Степная зона:





травянистые

Сl-, %

1,0

древесные

Сl-, %

0,3

Таблица Ж.2

Растения-индикаторы

Вещества

Виды растений

угнетаемые и исчезающие

хорошо переносящие и вновь появляющиеся

Противогололедные вещества

1. Натрий хлористый

Клевер горный

Пырей ползучий

Клевер красный

Пырей сизый

Земляника лесная

Горец птичий

Звездчатка злачная

Лапчатка гусиная

Гравилат городской

Подорожник большой

Чина клубненосная



Нонея коричная



Ель обыкновенная

Тимофеевка луговая

Марь белая

Лопух большой

Одуванчик лекарственный

Осот розовый

Лебеда раскидистая

Будра

2. Кальций хлористый

Полевица обыкновенная

Лебеда раскидистая

Тимофеевка луговая

Клевер горный

Марь белая

Земляника лесная

Щавель конский

Ель обыкновенная

Лапчатка вильчатая

Цикорий

обыкновенный

Нонея коричная

Икотник серый

Вьюнчик полевой

Чина клубненосная

Клевер горный

Земляника лесная

3. Магний хлористый

Подорожник средний

Мятлик обыкновенный

Лапчатка серебристая

Гравилат городской

Будра

Лопух большой

Чернологовка обыкновенная

Щавель конский

Щучка дернистая

Таблица Ж.3

Солеустойчивость растений

Солеустойчивые растения

Слабосолеустойчивые растения

Травянистые растения

Бекмания обыкновенная, бескильница гигантская и расставленная, волоснец ситниковый, вострец ветвистый, донник белый и желтый, житняк гребенчатый, ежа сборная, костер безостый, кохия стелящаяся (прутник), люцерна пестрогибридная и синегибридная, мятлик луговой, овсяница бороздчатая (типчак), красная, луговая и тростниковидная, полевица белая, пырей бескорневищный и русский, райграс высокий, ячмень Богдана

Клевер красный и белый. Тимофеевка луговая

Сельскохозяйственные культуры

Арбуз, брюква кормовая, горчица, дыня, капуста кормовая, лук, морковь, овес, помидоры, просо зерновое и кормовое, пшеница яровая, рис, рожь озимая, свекла кормовая, сахарная и столовая, сорго, соя, турнепс, хлопчатник

Бобы, вика, горох, картофель, кукуруза, лен, подсолнечник, редис, фасоль, чеснок

Деревья

Абрикос, акация белая, бук, береза киргизская и бородавчатая, вяз мелколистный и шершавый, груша обыкновенная, дуб красный, крупноплодный и черешчатый, ель канадская, клен остролистный и платановидный, лиственница европейская, рябина обыкновенная, сосна желтая и черная, тополь бальзамический, белый, берлинский, дельтовидный и пирамидальный, туранга, шелковица белая, ясень американский и зеленый

Ель обыкновенная, ива белая, каштан конский, клен ясенелистный, липа мелколистная, лиственница сибирская, можжевельник вергинский и казацкий, орех грецкий, сосна обыкновенная, тополь канадский и черный, яблоня лесная, ясень обыкновенный

Кустарники

Аморфа кустарниковая, айва обыкновенная, боярышник, гледичия, джузгун, жимолость обыкновенная и татарская, клен татарский, лох узколистный, роза собачья и морщинистая, свидина, сирень обыкновенная, снежно-ягодник белый и обыкновенный, смородина золотистая и крыжовниковая, соляноколосник, туя восточная, чингил, тамарикс многоветвистый

Калина, дерен белый, кизильник блестящий

Приложение З

Безопасная в отношении смерзания влажность некоторых фрикционных ПГМ

Вид материала

Объемная масса, т/м3

Безопасная влажность, %, при температуре, °С

-5

-10

-20

-30

-40

1

2

3

4

5

6

7

Известняковый щебень

1,45

3,0

3,0

2,5

2,2

2,2

Гранитный щебень

1,6

3,0

2,5

2,0

1,5

1,0

Гравий

1,5

2,0

1,8

1,5

1,3

1,2

Песчано-гравийная смесь

1,6

2,5

2,0

1,8

1,5

1,3

Песок

1,5

2,2

2,0

1,6

1,0

0,4

Отсевы дробления

1,7

2,8

2,5

2,0

1,5

1,0

Список литературы

ГОСТ 30413-96. Автомобильные дороги. Метод определения коэффициента сцепления колеса автомобиля с дорожным покрытием.

ГОСТ 8736-93. Песок для строительных работ. Технические условия.

ГОСТ 450-77. Кальций хлористый технический. Технические условия.

ГОСТ 10834-76. Жидкость гидрофобизирующая 136-41. Технические условия.

ГОСТ 7759-73. Магний хлористый технический (Бишофит).

ГОСТ Р 50597-93. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения.

ТУ 2152-082-00209527-99. Материал противогололедный.

СНиП 2.05.02-85. Автомобильные дороги.

СНиП III-4-80. Техника безопасности в строительстве.

Инструкция по охране природной среды при строительстве, ремонте и содержании автомобильных дорог. ВСН 8-89.

Технические правила ремонта и содержания автомобильных дорог. ВСН 24-88.

ОДН. Требования к противогололедным материалам. Росавтодор Минтранса РФ, 2003.

ОДМ. Методика испытания противогололедных материалов. Росавтодор Минтранса РФ, 2003.

Временное руководство по оценке уровня содержания автомобильных дорог. ФДС, М., 1997.

Правила по охране труда на автомобильном транспорте. ПОТ РО-200-01-95.

Правила охраны труда при строительстве, ремонте и содержании автомобильных дорог. 1993.

Правила дорожного движения Российской Федерации, 2002.

Показатели и нормы экологической безопасности автомобильных дорог. Росавтодор Минтранса РФ, 2003.

Самодурова Т.В. Метеорологическое обеспечение зимнего содержания автомобильных дорог. Ассоциация «Радор». - М.: ТИМР, 2003.

СОДЕРЖАНИЕ

Введение. 1

1. Общие положения. 2

2. Дорожная классификация зимней скользкости. 2

3. Организация борьбы с зимней скользкостью на автомобильных дорогах. 4

3.1. Организационное обеспечение зимнего содержания автомобильных дорог. 4

3.2. Функции и взаимодействие структурных подразделений. 5

3.3. Дорожное метеообеспечение. 8

4. Борьба с зимней скользкостью на автомобильных дорогах. 10

4.1. Противогололедные материалы.. 10

4.2. Способы борьбы с зимней скользкостью.. 12

4.3. Нормы распределения противогололедных материалов. 13

4.4. Технология работ по борьбе с зимней скользкостью.. 15

4.5. Содержание искусственных сооружений в зимний период. 17

4.6. Использование противогололедных материалов на цементобетонных покрытиях. 18

4.7. Особенности борьбы с зимней скользкостью на дорожных покрытиях из литого асфальтобетона. 18

4.8. Средства механизации для распределения противогололедных материалов. 19

5. Хранение противогололедных материалов. 19

6. Контроль качества работ и применяемых противогололедных материалов. 24

6.1. Входной контроль ПГМ.. 24

6.2. Операционный и инспекционный контроль производства и выполненных работ. 24

7. Охрана труда и техника безопасности. 25

8. Охрана окружающей среды при борьбе с зимней скользкостью.. 26

Приложение А Среднемноголетние данные образования зимней скользкости и ориентировочной потребности ПГМ (в пересчете на твердые хлориды) в разных регионах Российской Федерации. 28

Приложение Б Журнал производства работ. 30

Приложение В Картосхема распространения природных рассолов на территории России и стран СНГ. 31

Приложение Г Технические характеристики распределителей твердых и жидких противогололедных материалов. 32

Приложение Д Расчет потребности распределителей ПГМ.. 35

Приложение Е Технология приготовления растворов гидрофобизирующих составов и проведения поверхностной обработки конструкций. 37

Приложение Ж Обобщенные критерии оценки влияния противогололедных материалов на природную среду. 38

Приложение З Безопасная в отношении смерзания влажность некоторых фрикционных ПГМ.. 40

Список литературы.. 40






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
