ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Д
у ДО 500 ММ
НА Р
у ДО 10 МПа (100 кгс/см2)

ОСТ 36-48-81

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2)

ЗАГЛУШКИ РЕБРИСТЫЕ

Конструкция и размеры

ОСТ
36-48-81

Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

Несоблюдение стандарта преследуется по закону.

1. Настоящий стандарт распространяется на ребристые заглушки Dу 300, 350, 400 и 500 мм из углеродистой стали.

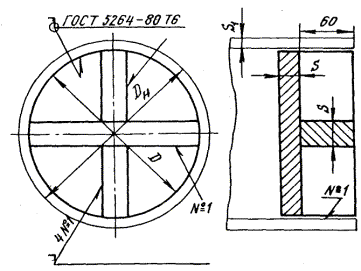

2. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.

2.1. Диаметр заглушек D должен соответствовать фактическому внутреннему диаметру труб с учетом допускаемого зазора не более 2 мм на сторону.

3. По материалу и температурным пределам применения заглушки должны соответствовать трубам, к которым их приваривают.

4. Технические требования - по ОСТ 36-49-81.

Пример условного обозначения

ребристой заглушки на Dу 300 мм:

Заглушка 300 ОСТ 36-48-81.

Размеры, масса и условные давления ребристых заглушек

Размеры в мм

Dу

Dн

δ

Ру, МПа (кгс/см2), для неагрессивных и среднеагрессивных веществ

Масса, кг

300

325





15

350

377

20

4 (40)

20

400

426





25

500

530





40

Лист регистрации изменений ОСТ 36-48-81

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения документа

измененных

замененных

новых

аннулированных
