Министерство транспортного строительства СССР

ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ДОРОЖНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
(СОЮЗДОРНИИ)

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО УСТРОЙСТВУ СОПРЯЖЕНИЙ АВТОДОРОЖНЫХ МОСТОВ И ПУТЕПРОВОДОВ С НАСЫПЬЮ

Москва-1971

Рассматриваются необходимые условия проектирования сопряжений мостов и путепроводов с насыпью, даются указания по их конструкции и технологии строительства. В приложении приведены пояснения по причинам деформации дорожного покрытия возле мостов и экономический эффект от внедрения предложенных Союздорнии типов сопряжений.

СОДЕРЖАНИЕ

Предисловие

В последние 15-20 лет заметно возросли скорости движения на автомобильных дорогах, при этом обнаружилось, что наиболее резкие толчки автомобили испытывают на подходах к мостам и над водопропускными трубами, где, как правило, наблюдаются просадки покрытия.

По данным некоторых исследователей, неровности дороги и связанные с ними колебания автомобилей приводят к резкому снижению скорости движения производительности транспортных средств, а также к увеличению себестоимости перевозок. Учитывая, что в среднем на каждый километр дороги приходится мост или труба, значительную долю приведенного ущерба следует отнести за счет деформаций насыпи возле искусственных сооружений.

Просадки у мостов и над трубами небезопасны для транспорта, движущегося с большой скоростью. Поэтому при строительстве мостов и путепроводов на автомобильных дорогах особое внимание должно быть уделено сопряжениям их с насыпью.

В связи с этим Союздорнии последние годы проводил исследования по совершенствованию конструкций сопряжений мостов с насыпью с производством инструментальных обследований существующих сооружений.

Настоящие "Методические рекомендации по устройству сопряжений автодорожных мостов и путепроводов с насыпью" составлены на основе этих исследований, в них приводятся необходимые мероприятия по совершенствованию конструкций сопряжений мостов и путепроводов с насыпью и технология их строительства; причины деформаций дорожных покрытий возле мостов.

"Методические рекомендации" разработаны канд. техн. наук М.М. Журавлевым.

Необходимые условия проектирования и строительства сопряжений

1. Главнейшим условием устройства сопряжений моста с насыпью является обеспечение плавности въезда автомобилей с подходов на мост на весь период эксплуатации дороги.

Критерием обеспечения плавности покрытия у моста являются допустимые вертикальные ускорения, которые испытывает автомобиль при проходе неровности. Величины этих ускорений связываются с физиологией человека и с сохранностью перевозимых грузов. Так, при ускорении (0,2¸ 0,5) q, где (q - ускорение силы тяжести, равное 9,81 м/сек2) работа в автомобиле невозможна; такое ускорение терпимо в течение одной минуты. Сохранность груза в кузове автомобиля обеспечивается при ускорении, не превышающем (0,6¸0,7) q.

При одной и той же неровности величина ускорения будет разной в зависимости от типа автомобиля (легковой, автобус, грузовой), степени его загрузки и скорости движения. Наибольшие ускорения (0,7¸1,0) q допускают для грузовых автомобилей, эксплуатируемых в тяжелых дорожных условиях.

2. Неровность характеризуют углами перелома профиля покрытия. В частности, при въезде на мост по наклонной переходной плите автомобиль испытывает толчки на двух переломах профиля: у начала переходной плиты (вогнутый угол перелома) и у конца ее - на устое (выпуклый угол перелома). При скорости движения легкового автомобиля 60 км/час вогнутый угол перелома допустим до 12 ‰; при скорости 100 км/час он не должен превышать 5 ‰.

* Причины деформаций дорожного покрытия возле мостов пояснены в приложении 1.

3. Для обеспечения плавного въезда автомобиля на мост при устройстве сопряжения его с насыпью необходимо:

а) обеспечить надлежащую плотность грунтов земляного полотна (коэффициент уплотнения грунтов при оптимальной влажности не должен быть менее 0,98-1,0);

б) устроить надежный отвод поверхностных вод с покрытия и из тела земляного полотна, что достигается применением дренирующей засыпки за опорами и в конусах, дренажных слоев под покрытием, устройством бортовых лотков и противофильтрационной защиты покрытия и обочин в пределах сопряжения;

в) выдержать земляное полотно до укладки покрытия не менее года, в течение которого произойдут основные осадки тела и основания насыпи;

г) уложить переходные плиты длиной, достаточной для перекрытия зоны образования местных просадок и для обеспечения плавного сопряжения проезжей части моста с дорожным покрытием.

4. Сопряжения проектируют в соответствии с "Проектом конструкций сопряжений мостов и путепроводов с насыпью", разработанным ГПИ "Союздорпроект" (рабочие чертежи, инв. № 20296-М) и утвержденным Минтрансстроем для опытного применения в 1971-1973 гг. Могут быть также использованы "Нормали сопряжений", разработанные Гипроавтотрансом Министерства строительства и эксплуатации автомобильных дорог РСФСР в 1969 г. (серия 3.503-16).

Рекомендуется пользоваться проектом Союздорпроекта 1970 г, имеющим более полные данные об условиях применения переходных плит и о технологии строительных работ.

5. Для проектирования сопряжения необходимы следующие данные:

инженерно-геологический разрез грунтов, слагающих основание насыпи вблизи моста, с физико-механическими характеристиками их (в том числе компрессионные кривые), необходимыми для прогноза осадки основания;

высота насыпи, ширина ее поверху и заложение откосов;

физико-механические характеристики грунтов, применяемых для отсыпки насыпи (в том числе для дренирующей засыпки за опорами и конусов);

конструкция дорожной одежды.

6. Конечную осадку уплотненного земляного полотна принимают в зависимости от грунтов и высоты насыпи по табл. 1 (данные В.Д. Казарновского и Н.И. Вельмакиной), а конечную осадку основания насыпи рассчитывают по известным способам механики грунтов ("Методические указания по проектированию земляного полотна на слабых грунтах", М., Оргтрансстрой, 1968).

Таблица 1

Грунты насыпи

Осадка насыпи, % Ннас при высоте насыпи, м

до 6

до 12

до 24

Глины

0,6-0,8

1,0-1,3

1,9-2,2

Суглинки

0,5

0,8

1,4

Супеси

0,3

0,6

1,3

При расчетах осадок на второй год после отсыпки земляного полотна можно принимать осадку тела насыпи 50 %, а основания - 75 % от полной.

Конструкции сопряжений

7. В конструкцию сопряжений входит часть земляного полотна за береговой опорой моста (отсыпаемая из дренирующего грунта), заканчивающаяся объемлющим опору конусом. Дорожное покрытие в этом месте устраивают в виде переходных плит.

8. В зависимости от материала покрытия подходов применяют три типа переходных плит: при цементобетонном покрытии - поверхностные плиты (рис. 1, а), при асфальтобетонном - полузаглубленные и заглубленные (рис. 1, б, в).

9. Полузаглубленные плиты применяют при асфальтобетонных покрытиях, устраиваемых на жестком и полужестком основаниях. К жесткому относится цементобетонное основание; к полужесткому - основания из каменных материалов, укрепленных цементом, гранулированным доменным шлаком, молотым шлаком, золой уноса и др.

10. Заглубленные плиты укладывают при асфальтобетонных покрытиях, устраиваемых на нежестких основаниях: основания из битумоминеральных материалов, из слабых каменных материалов или щебня из шлака, обработанных жидким битумом, из каменных материалов или щебня из шлака с розливом битума или обработанных битумом методом пропитки.

11. Глубину укладки от поверхности покрытия до верха переходной плиты у опирания ее на шкафную стенку (а) и на конце плиты (б) принимают по табл. 2.

Таблица 2

Тип переходных плит

Размеры, см

а

б

Полузаглубленные

12

45

Заглубленные

30

70

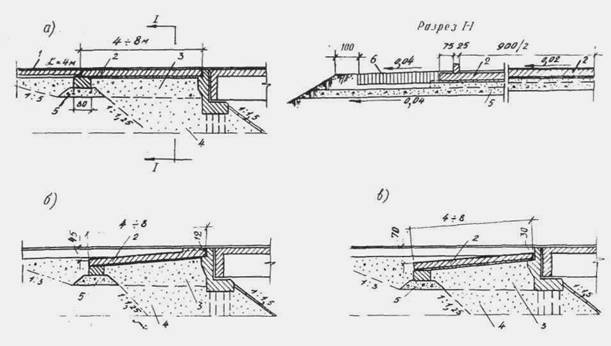

Рис .1. Конструкция сопряжения моста с насыпью:

а - при цементобетонном покрытии: б и в - при асфальтобетонном покрытии (б - полузаглубленная,. в - заглубленная плита); 1 - промежуточная плита; 2 - переходная плита; 3 - крупно- и среднезернистый песок; 4 - дренирующий грунт, 5 - гравийно-щебеночная подушка; 6-укрепленный грунт или асфальтобетон

12. Длину переходных плит назначают в зависимости от ожидаемых осадок тела и основания земляного полотна.

При недостаточности данных о физико-механических характеристиках грунтов длину плит принимают в зависимости от высоты насыпи и гидрогеологических условий ее основания по табл. 3.

Таблица 3

Высота насыпи, м

Длина плит, м, при грунтах основания насыпи

малосжимаемых

повышенной сжимаемости

2-4

4

4

4-5

4

6

5-6

4-6

6-8

6-7

6

8

7-8

6

8

Более 8

8

8

К малосжимаемым грунтам (см. табл. 3) относятся

пески влажные и насыщенные водой, супеси слабовлажные, суглинки твердопластичные и т.п.; к грунтам повышенной сжимаемости - супеси влажные, суглинки тугопластичные и т.п.

13. Наклон переходных плит (вогнутый угол перелома) после окончания осадок тела и основания насыпи не должен превышать величин, указанных в п. 1.

14. При слабых глинистых грунтах в основании насыпи проезжей части на участке переходных плит и прилегающей части подхода придается строительный подъем по треугольнику. Максимальная ордината строительного подъема располагается над концом переходной плиты (над лежнем) и принимается равной ориентировочно 0,7 % от высоты насыпи. Разгон строительного подъема в сторону от моста осуществляется на длине, равной двум высотам насыпи.

При устройстве поверхностных плит строительный подъем достигается повышенным положением лежня. При полузаглубленных и заглубленных плитах строительный подъем устраивается за счет разной толщины основания покрытия.

15. Переходные плиты устраивают либо сборными, либо сборно-монолитными (поверхностные плиты - только сборно-монолитными); с точки зрения водонепроницаемости покрытия и меньшего веса блоков предпочтительнее применение сборно-монолитных плит.

Наружным концом переходные плиты опираются на лежень - обязательный конструктивный элемент при сборных плитах, укладываемый на тщательно уплотненную гравийно-щебеночную подушку толщиной не менее 0,4 м. Сборные плиты объединяются между собой шпоночным швом с постановкой проволочной спирали. Сверху швы между плитами заполняют битумной мастикой.

16. Поверхности переходных плит, соприкасающиеся с землей, и лежень должны быть покрыты обмазочной гидроизоляцией.

17. Для устройства дренирующей засыпки за опорами и конусов применяют грунты и материалы, не увеличивающиеся в объеме при замерзании: крупный и средний песок, мелкий непылеватый песок (частиц менее 0,1 мм не более 25 %), шлак металлургический. Коэффициент фильтрации дренирующего грунта после уплотнения до коэффициента К = 0,98 должен быть не менее 2 - 3 м/сутки.

18. В пределах переходных плит дорожное покрытие должно быть водонепроницаемым (из двух слоев асфальтобетона общей толщиной не менее 7 см), устраиваемым в соответствии с «Рекомендациями по устройству асфальтобетонных покрытий повышенной водонепроницаемости на мостах» (Союздорнии, 1966).

19. При сборно-монолитных плитах поверхностного типа взамен укладки слоев асфальтобетона для изготовления верхней (монолитной) части плиты используют бетон повышенной плотности с воздухововлекающими, газообразующими или уплотняющими добавками, вводимыми с водой затворения согласно требованиям ВСН 85-68.

20. Поверхностные воды с покрытия должны быть отведены за пределы сопряжений продольными лотками и сброшены по поперечным лоткам, устраиваемым на откосе насыпи. Для этого насыпь возле мостов на протяжении 20 м уширяют по 0,75 м с каждой стороны.

21. Обочины земляного полотна в пределах переходных плит плюс 4 м укрепляют асфальтобетоном или грунтом, обработанным вяжущим.

22. Объемы работ на устройство одного сопряжения для габарита моста Г-9 при разных типах покрытия и длине переходных плит 4 и 6 м (проект Союздорпроекта 1970 г.) приведены в табл. 4.

Таблица 4

Наименование элементов конструкции

Объем работ при длине плит, м, для типа покрытия

асфальтобетонного

цементобетонного

4

6

4

6

Сборный или сборно-монолитный железобетон М-300, м3.

15,5

24,4

15,5

24,4

Покрытие проезжей части, м

36

44

36

44

Гравийно-щебеночная подушка под лежень, м3

22

23

20

21

Укрепленный грунт обочин, м3.

18

22

18

22

Технология работ

23. Строительство береговых опор мостов и путепроводов должно опережать возведение земляного полотна, устройство которого производится без разрыва потока линейных земляных работ. Это требование распространяется и на крупные мосты с длительными сроками производства работ.

24. При свайно-эстакадной конструкции моста рекомендуется предварительно (до забивки свай) отсыпать часть насыпи из дренирующего грунта. Это позволит сократить разрыв между сроком окончания сооружения земляного полотна подходов и сроком строительства моста. Размеры призмы из дренирующего грунта поверху должны быть достаточными для обеспечения фронта работ уплотняющих машин и установки копра.

25. Сопряжения строят в четыре этапа:

I этап

а) При свайных опорах (рис. 2) отсыпают призму из дренирующего грунта с послойным уплотнением до коэффициента 0,98-1,0 м и забивают в нее сваи береговой опоры. При высоте насыпи до 3 м высота призмы принимается на 2 м меньше, т.е. Ннас - 2 м, а при высоте насыпи 4 - 6 м высота призмы на 3 м меньше, т.е. Ннас - 3 м.

При высоте насыпи более 6 м высота призмы определяется наличием копрового оборудования - возможностью погружения концов свай на глубину не менее 4 м ниже подошвы призмы.

б) При стоечных опорах (рис. 2, б) и опорах других конструкций возводится фундамент и основная часть стоечной опоры.

II этап. Земляное полотно подходов на всю высоту возводят сразу же после сооружения береговых опор. Вблизи моста земляное полотно и конуса отсыпают из дренирующего грунта с послойным его уплотнением малогабаритными механизмами, в удалении (2 м и более) - местным грунтом, уплотняемым тяжелыми машинами.

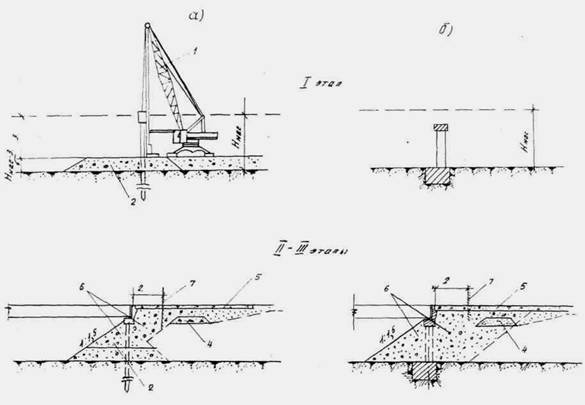

Рис. 2. Схемы технологической последовательности работ при устройстве сопряжений:

а - при свайных береговых опорах моста; б - при стоечных опорах;

1-стреловый кран с копровым оборудованием; 2-дренируюшнй грунт; 3-переходная плита; 4-подушка под лежень; 5-временное щебеночное покрытие; 6-зона уплотнения малогабаритными механизмами; 7-то же тяжелыми уплотняющими машинами

Одновременно отсыпают и уплотняют гравийно-щебеночную подушку под лежень переходных плит. Осуществляют систематический контроль за уплотнением, отбором проб и определением влажности и плотности грунта вблизи моста, на конусе и в 50 м от моста и регистрируют в "Журнале контроля уплотнения".

После возведения земляного полотна на всю высоту дальнейшую последовательность работ в III и IV этапах принимают в зависимости от типа покрытия (типа переходных плит).

III этап

а) Цементобетонное покрытие - поверхностные плиты. В пределах плит плюс 8 м устраивают временное покрытие из щебня или каменной мелочи, эксплуатируя его в течение года.

б) Асфальтобетонное покрытие - полузаглубленные и заглубленные плиты. Роют траншеи под опорный лежень и котлован под переходные плиты. Укладывают лежень; втрамбовывают в котлован 5-см слой щебня и укладывают переходные плиты. В пределах переходных плит плюс 10 м устраивают временное покрытие из щебня или каменной мелочи, эксплуатируя его в течение года.

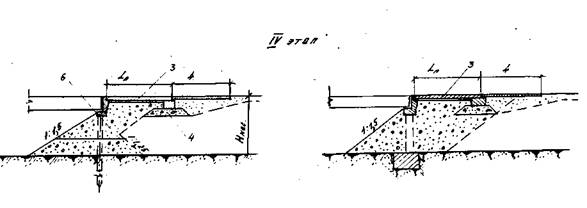

IV этап

а) Цементобетонное покрытие - поверхностные плиты. Удаляют верхний загрязненный слой временного покрытия; при необходимости досыпают основание дорожной одежды до проектной отметки и уплотняют его до К = 0,98¸1,0. Роют траншеи под опорный лежень и котлован под переходные плиты. Укладывают лежень; втрамбовывают в котлован 5-см слой щебня, укладывают переходные и промежуточные плиты и постоянное цементобетонное покрытие. Устраивают водоотводные лотки и укрепляют обочины.

б) Асфальтобетонное покрытие - полузаглубленные и заглубленные плиты. Удаляют верхний загрязненный слой временного покрытия; досыпают основание дорожного покрытия до проектной отметки и уплотняют его до К = 0,98¸1,0. Укладывают постоянное асфальтобетонное покрытие. Устраивают водоотводные лотки и укрепляют обочины.

Составляют акт на скрытые работы по устройству сопряжений (приложение 2).

26. Строительство береговых опор в прогалах земляного полотна допускается как исключение при надлежащем технико-экономическом обосновании такого решения. При этом размеры прогала в насыпи для обеспечения равномерной осадки основания земляного полотна на подходах к мосту должны быть достаточно большими - не менее двух высот насыпи в каждую сторону от моста. Грунт для засыпки прогала (за пределами дренирующей засыпки) должен быть однородным с грунтом прилегающей насыпи.

27. Грунт дренирующей засыпки и конусов уплотняют при оптимальной влажности послойно до коэффициента уплотнения 0,98¸1,0. Толщину слоев принимают в зависимости от используемых механизмов (см. табл. 22 ВСН 97-63). При ручном уплотнении толщина слоев должна быть не более 10-15 см.

При наличии водоемов вблизи трассы целесообразно грунт дренирующей засыпки и конусов перед уплотнением поливать водой, увеличивая влажность грунта против оптимальной на 20 %. При этом можно несколько увеличить толщину уплотняемых слоев.

Систематически контролировать уплотнение путем отбора проб и определения плотности и влажности грунта. Плотность грунта определяют методом кольца с режущим краем, а влажность - методом высушивания до постоянного веса.

Плотность и влажность грунтов с каждой стороны моста определяют на каждом метре высоты отсыпанной насыпи в трех местах: 1) на расстоянии 2-3 м от береговой опоры; 2) на конусе и 3) на расстоянии 50 м от моста. В последнем случае плотность и влажность определяют по двум пробам, взятым на горизонте, примерно равным половине высоты насыпи, и на 0,7 м от ее верха.

28. При устройстве щебеночной подушки под лежень переходных плит и щебеночного основания под плиты особое внимание следует обратить на тщательное уплотнение щебня. Нижний слой щебня толщиной 6 см должен быть втрамбован в грунт. Контроль качества уплотнения щебеночных оснований осуществляют в соответствии с указаниями § 6,6 - 6,9 СНиП III-Д.5-62.

29. Поверхностные переходные плиты укладывают одновременно с устройством покрытия, т.е. через год после возведения земляного полотна.

Полузаглубленные и заглубленные переходные плиты укладывают в один год с возведением земляного полотна, а покрытие в пределах плит - через год. В случае постройки моста в прогале насыпи, возводимой на грунтах повышенной сжимаемости, полузаглубленные и заглубленные плиты укладывают через год после засыпки прогала.

При возведении насыпей на сжимаемых грунтах и необходимости открыть движение до истечения годовой выдержки земляного полотна с разрешения инстанции, утвердившей проект, допускается:

устройство гравийного или щебеночного покрытия на подходах к мосту (на длине не менее двух высот насыпи) с укладкой переходных плит после досыпки и доуплотнения верхней части насыпи через год;

временная укладка переходных плит поверхностного типа с последующей съемкой их через год для досыпки и доуплотнения верхней части насыпи и установкой плит в проектное положение.

В обоих случаях в сметах на строительство объектов должны быть предусмотрены средства на окончание работ по устройству сопряжения моста (путепровода) с насыпью.

30. Отдельные этапы устройства сопряжения моста с насыпью регистрируют в журнале работ. После окончания работ по устройству сопряжений составляют акт на скрытые работы (см. приложение 2), в котором указывают плотность грунтов земляного полотна, тип и конструкцию переходных плит (поверхностные, заглубленные, полузаглубленные, сборные, сборно-монолитные плиты), длину плит и соответствие выполненных работ проекту.

К акту прикладывают выписку из журнала контроля уплотнения грунта и нивелировочные профили в пределах длин переходных плит плюс 10 м (с каждой стороны моста), в отметках, увязанных с репером строительства.

Нивелировочные профили прокладывают по оси каждой из полос движения; отметки (в мм) берут на каждом метре длины профиля.

Конструкция сопряжения моста с насыпью должна быть показана на исполнительном чертеже общего вида моста (путепровода).

После сдачи моста в эксплуатацию строительные, эксплуатационные и проектные организации в течение 3 лет и более ведут наблюдения за состоянием конструкций сопряжений. Материалы наблюдений и предложения по совершенствованию конструкций для обобщения направляются в Союздорнии.

ПРИЛОЖЕНИЯ

Приложение 1

ПРИЧИНЫ ДЕФОРМАЦИЙ ДОРОЖНОГО ПОКРЫТИЯ ВОЗЛЕ МОСТОВ

Земляное полотно автомобильных дорог испытывает деформации, возникающие вследствие уплотнения (консолидации) грунтов как самого тела насыпи, так и ее основания. Этот вид деформаций, проявляющихся на всем протяжении дороги, принято называть общими осадками земляного полотна.

Кроме деформаций консолидации под действием колесной нагрузки, при определенных условиях в верхней части насыпи возле мостов образуются местные просадки (рис. 1).

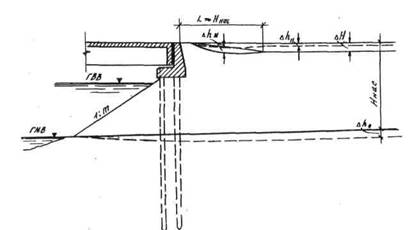

Рис. 1. Деформация насыпи возле моста: ΔН =Δ hH + Δ h0 ;

обычно Δ h0 > Δ hH ,

где ΔН - полная осадка насыпи;

Δ hH и Δ h0 - осадка тела и основания насыпи;

Δ hМ - местная просадка насыпи возле моста

Общие осадки земляного полотна зависят от рода грунтов, слагающих и подстилающих насыпь, высоты насыпи, дорожно-климатической зоны, степени уплотнения грунтов насыпи, интенсивности обращающихся нагрузок и срока эксплуатации дороги. Местные просадки земляного полотна зависят от тех же факторов и, кроме того, от формы продольного профиля и типа покрытия дороги, от типа береговых опор и крутизны откосов конусов*.

В величинах общих осадок земляного полотна превалирующее место занимают осадки основания насыпи. При существующих требованиях к плотности грунтов насыпи осадки ее основания могут превосходить осадки тела более чем в 3 раза. Так, насыпь высотой до 6 м, сложенная из суглинистых грунтов, уплотненных до К = 1,0, даст осадку около 0,5 % от высоты насыпи, в то время как ее основание, сложенное из твердопластичных суглинков, даст осадку 1,5-2 % от высоты насыпи.

Местные просадки земляного полотна возле мостов меньше общих осадок. В их возникновении, помимо срока эксплуатации дороги, существенную роль играет водно-тепловой режим земляного полотна. На длительно эксплуатирующихся дорогах (10-15 лет), когда деформации консолидации грунтов закончены, величины местных просадок составляют от 0,3 % в IV дорожно-климатической зоне до 1 % от Ннас во II зоне. Форма местных просадок близка к синусоиде, а длина их колеблется от 0,5 до 2,0 от Ннас.

На вогнутом профиле дороги, когда сток воды с покрытия направлен к мосту, местные просадки больше, чем на выпуклом. Это свидетельствует о необходимости обязательного водоотвода с покрытия и с обочин дороги возле моста.

*Журавлев М.М. Сопряжение моста с насыпью. - "Автомобильные дороги", 1968, № 11.

Местные просадки зависят от типа береговых опор моста, они больше при массивных устоях с обратными стенками или при устоях со сплошными заборными стенками. Это объясняется нарушением дренирования воды из тела насыпи в сторону отверстия моста, которое создает такие опоры.

Менее устойчивые конуса, с крутым заложением откосов, также увеличивают местные просадки.

Формирование общих и местных деформаций земляного полотна возле мостов связано со временем.

Общие осадки тела и основания земляного полотна происходят неравномерно, они более интенсивны в первые месяцы после возведения насыпи, затем интенсивность их падает. При наиболее часто употребляемых в дорожном строительстве грунтах (пылеватые супеси и суглинки) общие осадки в первый год после возведения насыпи достигают 70-80 % от полной величины осадки. На 2-й год осадка насыпи и основания составляет примерно 15-20 %, а оставшиеся 5-10 % приходятся на 3-5-й год эксплуатации дороги.

На слабых глинистых основаниях, насыщенных водой, осадки насыпи могут растянуться на значительно больший срок, иногда исчисляемый десятилетиями.

В противоположность общим осадкам земляного полотна местные просадки возникают периодически (обычно весной), что объясняется максимальной влажностью оттаивающего грунтового основания покрытия в этот период года.

В результате общих и местных деформаций насыпи, если не принимать необходимых мер, дорожное покрытие возле мостов разрушается, образуя просадки и неровности.

Эксплуатационные организации ликвидируют просадки укладкой дополнительных слоев асфальтобетона. На следующий год или через год просадки возобновляются. По мере ремонта покрытия асфальтобетон погружается в тело земляного полотна. На некоторых длительно эксплуатирующихся дорогах общая толщина асфальтобетона возле мостов достигла 50-100 см (рис. 2)*.

Рис. 2. Местная просадка насыпи возле одного из мостов на дороге Москва-Симферополь:

1-асфальтобетон (за срок эксплуатации 17 лет толщина слоя достигла 50 см); 2-буровые скважины

До настоящего времени сопряжения мостов и путепроводов с насыпью устраивали либо с применением коротких (1,5-2,0 м) переходных плит, либо без переходных плит - с устройством клинообразного утолщения щебеночного основания покрытия. Плиты такой длины недостаточны для перекрытия активной зоны образования местных просадок, а клинообразные утолщения основания покрытия быстро деформируются, образуя перед мостом порожек.

*Журавлев М.М. Исследование причин расстройства сопряжений автодорожных мостов с насыпями. - Сб. "Труды Союздорнии", вып. 42, М., 1970.

Во многих случаях подходы к мостам отсыпаются из местных недренирующих грунтов без надлежащего их уплотнения. Часто нарушается технологическая последовательность строительных работ: земляное полотно возводится с опережением строительства моста, т.е. мост строится в прогале насыпи. Такая последовательность работ вызывает возле моста неравномерные осадки основания земляного полотна.

Грубейшим нарушением технологии работ является устройство переходных плит и покрытия на подходах к мостам сразу после отсыпки насыпи (или засыпки прогала), когда деформации консолидации грунтов наиболее интенсивны. В результате этого переходные плиты своим наружным концом резко опускаются и теряют свое назначение.

Бортовые лотки на обочинах земляного полотна при вогнутом профиле дороги устраиваются лишь в редких случаях. При отсутствии таких лотков поверхностные воды устремляются по покрытию к мосту, увлажняют земляное полотно, размывают его откосы и конуса, чем нарушается устойчивость насыпи возле моста.

Таким образом, почти единственной мерой предупреждения просадок покрытия возле мостов до настоящего времени являлось применение переходных плит длиной 1,5 - 2 м и в последнее время Г-образных плит длиной 3 мX. Последний тип плит, помимо недостаточной длины, дает также значительные раскрытия деформационного шва на береговой опоре.

Отмеченные недостатки конструктивных решений и технологии работ приводят к деформации узла сопряжения моста с насыпью. В особенности деформации покрытия велики у мостов, сопряжения которых выполнены без переходных плит, с устройством лишь щебеночного клина. Например, на подготовленной в 1968 г. к сдаче дороге Тамбов-Первомайский из-за больших деформаций покрытия возле мостов пришлось выставить предупреждающие знаки о неровностях на дороге, а затем производить реконструкцию узлов сопряжений путем укладки переходных плит.

X Исключение составляет применение переходных плит длиной 5,0 м на шести мостах второй очереди строительства Московской кольцевой дороги (1961 г.), что по сравнению с плитами длиной 2 м значительно повысило ровность покрытия.

Приложение 2

АКТ

на скрытые работы по устройству сопряжений с насыпью моста через реку_____________на км _______пк ________ дороги ______________________

«___»______19 ____ г Поселок___________________________________________________

Мы, нижеподписавшиеся, представители ________________________________ составили настоящий акт в том, что «____»__________с.г. произведено освидетельствование и испытание грунтов земляного полотна на подходах к мосту, в результате установлено следующее:

1. Насыпь подхода со стороны _________________отсыпана в ___________ (месяц) ___________19 ____ г. из грунтов ______________________________. Возле береговых опор часть насыпи отсыпана ____________ 19 ____г. из дренирующего грунта ________________________________(наименование грунта) с коэффициентом фильтрации ______________________ м/сут.

Уплотнение грунтов производилось слоями по ____ см ________________ (наименование механизма) __________________________________.

Коэффициент уплотнения не менее: в расстоянии 2-3 м от береговой опоры ____________; на конусе______________ в расстоянии 50 м от моста ______________ (см. прилагаемую выписку из журнала контроля уплотнения).

2. Насыпь подхода со стороны ________________________________________________

(аналогичный текст, как в п. 1)________________________________________________

Уплотнение щебеночной подушки под лежень и щебеночного основания под переходные плиты осуществлялось _______________________________________(наименование механизма).

На основании произведенного освидетельствования считать полотно подходов к мосту подготовленным для укладки переходных плит.

3. Переходные плиты длиной _______ м поверхностного, полузаглубленного, заглубленного типа (ненужное зачеркнуть), уложены _________________19 __ г.

______________________________________________________________________________

(отразить установку штырей, заделку швов и омоноличивание элементов).

Приложения: 1. Выписка из журнала контроля уплотнения грунта на _______листах.

2. Нивелировочные профили сопряжений на _________ листах.

Подписи:

Приложение 3

ЭКОНОМИЧЕСКИЙ ЭФФЕКТ ОТ ВНЕДРЕНИЯ РЕКОМЕНДУЕМЫХ ТИПОВ СОПРЯЖЕНИЙ

При устройстве рекомендуемых типов сопряжений снизится себестоимость перевозок грузов за счет повышения скоростей на подходах к мостам. Годовой выигрыш себестоимости перевозок на один мост ΔЭ1, можно определить, используя формулу В.Ф. Бабкова*

где коэффициент Kб - отношение скорости на участке снижения к средней скорости автомобиля (Vm =50 км/час) принят равным 0,6;

N - средняя интенсивность движения, равная 2000 авт/сутки;

L - длина подходов к мосту, равная 0,3 км;

r - стоимость пробега 1 автомобиля, принятая 0,20 руб/км (при средней грузоподъемности, средних значениях коэффициентов использования грузоподъемности и пробега автомобилей γβq = 2,9 и себестоимости перевозок - 5,3 коп/ткм);

Траб.= количество рабочих дней автомобиля в году, равное 275.

В связи с ускорением доставки грузов будет получен эффект в сфере народного хозяйства. Этот эффект можно оценить по формуле

Принципы реконструкции дорог. - * Автомобильные дороги", 1969, № 11.

где 0,6 - коэффициент, учитывающий долю товарных грузов и грузов краткосрочного хранения (по А.Б. Меерсону);

Ц - средняя цена 1 т грузовой массы, равная 420 руб;

Qг - годовое количество грузов- Qг =N γβqTраб - подсчитано при ранее принятых значениях;

Vm = 50 км/час;

V0 = 25 км/час;

L = 0,3 км;

Ен - нормативный коэффициент эффективности капиталовложений.

Кроме перечисленного выше, эксплуатационные организации снизят расходы на ежегодный ремонт покрытия возле мостов ΔЭ3 , которые, по данным обследования Союздорнии, на 1 мост составляют 90 руб/год.

С другой стороны, применение новых сопряжений по сравнению со старыми типами (плиты длиной 2 м) вызовет удорожание строительства (см. таблицу).

Наименование материалов и работ

Объемы работ, м3, при сопряжениях

Удорожание работ, тыс. руб. при новых типах, для плит:

старых

новых, для плит

4-м

6-м

4-м

6-м

Железобетон

6,4

31

48,8

3,0

5,2

Подушка под лежень

140

45

47

-0,8

-0,8

Грунт, укрепленный вяжущим

-

36

44

0,4

0,4

Итого: удорожание, тыс. руб.







2,6

4,8

Коэффициент эффективности капиталовложений при устройстве рекомендуемых типов сопряжений определяют при возрастании грузооборота на дороге по прямолинейной зависимости Эt= Э0 (1 + at) , в которой параметр a = 0,13 принят по статистическим данным; t -рассматриваемый отрезок времени, годы. Расчетный год определения затрат:

где  = 0,08 - норматив приведения разновременных затрат по "Типовой методике", утвержденной Госпланом, Госстроем и АН СССР в 1969 г.

Коэффициент эффективности капиталовложений на расчетный год определяется зависимостью:

где ,- суммарный эффект, полученный в результате  снижения транспортных расходов;

 - удорожание вследствие применения новых конструкций.

Суммарный эффект от снижения транспортных расходов на расчетный год, с учетом возрастания интенсивности движения автомобилей на дороге, в данном случае будет равным:

 руб.

где () = 2,69 (при а = 0,13 и tp, = 12,5);

 - не зависящие от интенсивности движения автомобилей суммарные ежегодные расходы на ремонт покрытия возле моста, равные

Имея эти данные, определим коэффициент эффективности капиталовложений при сопряжении с плитами длиной 4 м:

здесь Eн = 0,12 - нормативный коэффициент эффективности капиталовложений согласно упоминавшейся выше "Типовой методике".

Сопряжения с переходными плитами длиной 4 м окупятся в течение

 года < Тн = 8,3 года.

Аналогично определяют эффективность сопряжений с переходными плитами длиной 6 м:

 года < Тн = 8,3 года

Приведенные данные свидетельствуют об эффективности применения новых конструкций сопряжения мостов и путепроводов с насыпью.




Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
