Открытое акционерное общество
Акционерная компания по транспорту нефти «ТРАНСНЕФТЬ»

ОАО «АК «ТРАНСНЕФТЬ"

УТВЕРЖДАЮ

Вице-президент ОАО "АК "Транснефть"

Ю.В. Лисин

"8" октября 2007 г.

РУКОВОДЯЩИЙ ДОКУМЕНТ

МЕТОДИКА ОБСЛЕДОВАНИЯ ФУНДАМЕНТОВ И ОСНОВАНИЙ
РЕЗЕРВУАРОВ ВЕРТИКАЛЬНЫХ СТАЛЬНЫХ

РД 23.020.00-КТН-279-07

Предисловие

1 ДОКУМЕНТ Разработан:

От ОАО «АК «Транснефть»: к.т.н. Лисин Ю.В., Демин А.М., Ильин Е.Г.;

От ОАО «ВНИИСТ»: к.т.н. Гаспарянц Р.С.;

От ЗАО «ВНИИСТ-Диагностика»: к.т.н. Гиллер Г.А., к.т.н. Могильнер Л.Ю., Носов Ф.В., Отюский А.Б., Сёмин Е.Е.;

От ЗАО "Институт "Оргэнергострой": к.т.н Дорф В.А., к.т.н Демина Е.А.

2 Утвержден и введен в действие приказом ОАО «АК «Транснефть» 8 октября 2007 г.

3 Дата введения 8 октября 2007 г.

4 Введен впервые

5 Срок действия - до замены (отмены)

6 Оригинал документа хранится в службе нормирования и технического регулирования ОАО «АК «Транснефть»

7 Документ входит в состав отраслевого информационного фонда ОАО «АК «Транснефть»

8 Аннотация

Настоящий документ является организационно-методическим документом системы отраслевой стандартизации ОАО «АК «Транснефть». Документ регламентирует требования по составу и объемам работ при обследовании состояния оснований и фундаментов резервуаров вертикальных стальных (РВС) при выполнении технической диагностики и при разработке проектов на реконструкцию резервуаров с повторным использованием фундамента.

СОДЕРЖАНИЕ

Предисловие

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Сокращения и обозначения

5 Организация и проведение работ по обследованию фундаментов и оснований резервуаров

5.1 Основные типы и конструктивные решения фундаментов и оснований.

5.2 Перечень работ по обследованию фундаментов и оснований.

5.3 Планирование проведения обследования

5.4 Требования к подрядным организациям и персоналу, выполняющим обследование фундаментов и оснований

5.5 Требования к отчету и формату заключения по результатам обследования фундаментов и оснований

5.6 Требования к оформлению, хранению, архивированию отчетных материалов

6 Обследование оснований

6.1 Подготовка к проведению работ

6.2 Составление Программы обследования

6.3 Проходка горных выработок

6.4 Полевые исследования грунтов

6.5 Геофизические исследования грунтов

7 Обследование фундаментов и критерии их оценки.

7.1 Порядок определения эксплуатационной пригодности фундамента.

7.2 Подготовка к проведению работ.

7.3 Анализ проектной и исполнительной документации.

7.4 Составление Программы обследования.

7.5 Измерение деформаций фундаментов.

7.6 Визуальное обследование фундамента.

7.7 Инструментальное обследование фундамента

7.8 Обмерные работы.

7.9 Обследование железобетонных свай.

7.10 Критерии оценки фундаментов по результатам обследования.

8 Лабораторные исследования образцов грунта, воды, материалов фундамента

8.1 Лабораторные исследования грунтов

8.2 Лабораторные исследования грунтовой воды

8.3 Лабораторные испытания бетона.

9 Требования к инструментам, оборудованию, материалам, применяемым при выполнении работ

10 Требования по охране труда, промышленной и пожарной безопасности при проведении обследования фундаментов и оснований резервуаров

10.1 Промышленная безопасность при проведении работ по обследованию фундаментов и оснований резервуаров

10.2 Мероприятия по обеспечению безопасности производства работ

10.3 Требования к организациям, выполняющим работы по обследованию

10.4 Требования к персоналу, проводящему работы по обследованию

10.5 Требования к оборудованию, применяемому при обследовании

10.6 Требования безопасности при выполнении шурфовых работ и бурении скважин

10.7 Требования по охране окружающей среды при обследовании фундаментов и оснований

11 Расчет оснований резервуаров по несущей способности и деформациям. Расчет фундаментов по несущей способности и на долговечность

11.1 Требования к исходным данным для расчета оснований и фундаментов резервуаров.

11.2 Расчет оснований резервуаров.

11.3 Расчет фундаментов резервуаров

11.4 Расчет фундаментов по долговечности железобетонных конструкций.

12 Номенклатура документов для регистрации результатов обследований и расчетов

Приложение А (обязательное) Перечень работ к типовому техническому заданию на проведение частичной технической диагностике вертикального стального резервуара

Приложение Б (обязательное) Перечень работ к типовому техническому заданию на полную техническую диагностику на проведение обследования фундамента и основания при отсутствии недопустимых деформаций

Приложение В (обязательное) Перечень работ к типовому техническому заданию на проведение обследования фундамента и основания РВС для определения причин развития недопустимых деформаций

Приложение Г (обязательное) Форма типового технического задания на проведение обследования фундамента и основания при реконструкции РВС

Приложение Д (обязательное) Форма Программы обследования фундамента резервуара при частичной диагностике

Приложение Е (обязательное) Форма Программы обследования фундамента и основания резервуара при полной диагностике

Приложение Ж (обязательное) Форма Программы обследования фундамента и основания резервуара для определения причин недопустимых деформаций

Приложение И (обязательное) Форма Программы обследования фундамента и основания резервуара при реконструкции

Приложение К (обязательное) Требования к точности средств контроля и измерений, применяемых при выполнении работ по обследованию фундаментов и оснований резервуаров

Приложение Л (обязательное) Формы протоколов регистрации результатов работ, испытаний и измерений

Приложение (обязательное) Графики изменения удельного сопротивления грунта под наконечником и общего сопротивления грунта на боковой поверхности зонда в зависимости от глубины зондирования

Приложение (обязательное) Фотографии испытаний штампом.

Приложение М (обязательное)

Раздел 1 Методика расчета оснований по деформациям

Раздел 2 Методика расчета фундаментов по деформациям

Приложение Н (обязательное) Расчет долговечности бетона

Приложение П (обязательное) Формы отчётов по результатам обследования фундамента и основания

Приложение Р (справочное) Реперы

Приложение С (обязательное) Инженерно-геологические условия площадок размещения резервуаров

Приложение Т (обязательное) Форма ведомости дефектов железобетонных конструкций

Библиография

Введение

Настоящая "Методика обследования фундаментов и оснований резервуаров вертикальных стальных" (далее - Методика) регламентирует требования по составу и объемам работ при обследовании состояния оснований и фундаментов резервуаров вертикальных стальных (РВС) при выполнении технической диагностики и при разработке проектов на реконструкцию резервуаров с повторным использованием фундамента.

Настоящая Методика обязательна к применению в ОАО "АК "Транснефть" и для организаций:

выполняющих техническую диагностику и оценку технического состояния стальных вертикальных резервуаров;

эксплуатирующих резервуары;

выполняющих технический надзор за строительством и ремонтом резервуаров;

выполняющих проектирование ремонта, реконструкции резервуаров.

1 Область применения

1.1 Настоящий документ устанавливает методику обследования фундаментов и оснований резервуаров вертикальных стальных для хранения нефти и нефтепродуктов объемом от 1000 до 50000 м3:

со стационарной стальной крышей (РВС);

с понтоном (РВСП);

с плавающей крышей (РВСПК);

с алюминиевой купольной крышей (РВСПА).

1.2 Настоящая методика определяет требования к обследованию фундаментов и оснований резервуаров, выполняемому при частичной и полной технической диагностике, при проектировании ремонта, реконструкции резервуаров, и устанавливает:

требования к организации подготовки и проведения обследования фундаментов и оснований резервуаров;

требования к виду и объемам работ по обследованию:

1) оснований резервуаров с параметрами инженерно-геологических условий площадок согласно Приложению С;

2) железобетонных кольцевых фундаментов, плитных фундаментов, свайных фундаментов;

критерии определения возможности дальнейшего использования фундаментов или их ремонта (замены) при реконструкции резервуара;

требования к инструментам, оборудованию, материалам, применяемым при обследовании;

требования к обеспечению безопасности при проведении работ;

требования к организациям и персоналу, выполняющим работы по обследованию;

порядок оформления, хранения, архивирования и уничтожения информации, полученной при обследовании фундаментов и оснований резервуаров.

1.3 Результаты обследования фундаментов и оснований резервуаров, получаемые согласно настоящей методике, входят в состав отчетных материалов по технической диагностике резервуаров и обязательны к использованию проектными организациями при разработке проектных решений по ремонту, реконструкции, замене фундаментов резервуаров.

2 Нормативные ссылки

В настоящем документе использованы ссылки на следующие нормативные документы:

ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ 2.501-88* Единая система конструкторской документации. Правила учета и хранения

ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 5382 Цементы и материалы цементного производства. Методы химического анализа

ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости

ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании, оттаивании

ГОСТ 12071-2000 Грунты. Отбор, упаковка, транспортирование и хранение образцов

ГОСТ 12248-96 Грунты. Методы лабораторного определения характеристики прочности и деформируемости

ГОСТ 12730.5-84* Бетоны. Методы определения водонепроницаемости

ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 18105-86* Бетоны. Правила контроля прочности

ГОСТ 19912-2001 Грунты. Методы полевых испытаний статическим и динамическим зондированием

ГОСТ 20276-99 Грунты. Методы полевого определения характеристик прочности и деформируемости

ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя и расположения арматуры

ГОСТ 24846-81 Грунты. Методы измерения деформации оснований зданий и сооружений

ГОСТ 26423-85 Почвы. Методы определения удельной электрической проводимости, pH и плотного остатка водной вытяжки

ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкции

СП 11-104-97 Инженерно-геодезические изыскания для строительства

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемерзлых грунтов

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть V. Правила производства работ в районах с особыми природно-техногенными условиями

СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть VI. Правила производства геофизических исследований

СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений

СП 50-101-2004 Проектирование и устройство фундаментов и оснований зданий и сооружений

СП 50-102-2003 Проектирование и устройство свайных фундаментов

СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры

ПБ 03-605-03 Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов

ПБ 08-624-03 Правила безопасности в нефтяной и газовой промышленности

РД-13.220.00-КТН-575-06 Правила пожарной безопасности на объектах ОАО "АК Транснефть" и дочерних акционерных обществ

РД-03.120.10-КТН-038-07 Требования к подрядным организациям в системе ОАО "АК "Транснефть"

ОР-15.00-45.21.30-КТН-004-1-03 Регламент организации огневых, газоопасных и других работ повышенной опасности на взрывопожарных и пожароопасных объектах предприятий системы ОАО "АК "Транснефть" и оформления нарядов допусков на их подготовку и проведение

ОР-23.020.00-КТН-494-06 Регламент вывода из эксплуатации, проведения диагностики, капитального ремонта (реконструкции) резервуаров и ввода в эксплуатацию

ТД 23.115-96 Технология геодезического обследования стальных вертикальных резервуаров

СНиП 2.02.03-85 Свайные фундаменты

СНиП 2.03.01-84* Бетонные и железобетонные конструкции

СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения

ТТЗ-23.020.00-КТН-109-07 Типовое техническое задание на проведение оценки технического состояния по результатам полной технической диагностики стальных вертикальных резервуаров

ТТЗ-23.020.00-КТН-423-06 Типовое задание на проектирование. Капитальный ремонт резервуара вертикального стального объемом 1000 куб. м, 2000 куб. м, 3000 куб. м, 5000 куб. м, 10000 куб. м, 20000 куб. м, 30000 куб. м, 50000 куб. м

РД-16.01-60.30.00-КТН-026-1-04 Нормы проектирования стальных вертикальных резервуаров для хранения нефти объемом 1000-50000 м3

РД-16.01-60.30.00-КТН-063-1-05 Правила технической диагностики резервуаров

Примечание - При пользовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в соответствии с действующим «Перечнем законодательных актов и основных нормативно-правовых и распорядительных документов, действующих в сфере магистрального нефтепроводного транспорта». Если ссылочный документ заменен (изменен), то при пользовании настоящим нормативным документом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем документе применены следующие термины с соответствующими определениями:

3.1 аварийное состояние: Категория технического состояния фундамента резервуара, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности разрушения.

3.2 вертикальные перемещения основания, фундамента: Осадки основания, фундамента, происходящие в результате уплотнения грунта под воздействием внешних нагрузок; просадки, происходящие в результате уплотнения под воздействием как внешних нагрузок и собственной массы грунта, так и дополнительно с ними действующих факторов (замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т. п.); набухания и усадки, связанные с изменением объема некоторых видов глинистых грунтов при изменении их влажности, температуры (морозное пучение) или под воздействием химических веществ.

3.3 висячие сваи: Сваи всех видов, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом.

3.4 восстановление конструкций: Комплекс мероприятий, обеспечивающих повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

3.5 геометрическое нивелирование: Метод определения разности высот точек при помощи геодезического прибора с горизонтальной визирной осью и отвесно установленных в этих точках реек.

3.6 грунтовой репер: Нивелирный репер, основание которого устанавливается ниже глубины промерзания, оттаивания или перемещения грунта, служащий в качестве высотной геодезической основы при создании геодезических сетей.

3.7 демонтаж конструкции резервуара в целом: Полное удаление металлических конструкций резервуара, трубопроводов в пределах каре и фундамента резервуара.

3.8 деструкция бетона: Разрыхление бетона вследствие внешних и внутренних воздействий.

3.9 дефект: Отдельное несоответствие конструкций какому-либо параметру, установленному проектом, или нормативным документом.

3.10 деформационная марка: Геодезический знак, жестко укрепленный на конструкции, меняющий свое положение вследствие осадки, просадки, подъема, сдвига и крена фундамента.

3.11 деформация фундамента: Вертикальные перемещения, крены фундамента.

3.12 долговечность: Способность конструкции сохранять работоспособное состояние в течение определённого времени; характеризуется временем до нарушения прочности.

3.13 защитный слой бетона: Cлой бетона от поверхности железобетонной конструкции до ближайшей к ней стальной арматуры.

3.14 инженерно-геологические условия: Совокупность характеристик компонентов геологической среды исследуемой территории (рельефа, состава и состояния горных пород, условий их залегания и свойств, включая подземные воды, геологических и инженерно-геологических процессов и явлений), влияющих на условия проектирования и строительства, а также на эксплуатацию резервуаров.

3.15 инженерно-геологический процесс: Изменение состояния компонентов геологической среды во времени и в пространстве под воздействием техногенных факторов.

3.16 испытание штампом: Измерение деформационных характеристик грунтов в полевых условиях поэтапным нагружением жестких штампов, установленных в породах, находящихся в пределах основания резервуара.

3.17 капитальный ремонт резервуара: Комплекс мероприятий по восстановлению технико-эксплуатационных характеристик с заменой или восстановлением элементов конструкций резервуара и оборудования с выводом резервуара из эксплуатации и зачисткой.

3.18 категории сложности инженерно-геологических условий: Условная классификация геологической среды по совокупности факторов инженерно-геологических условий, определяющих сложность изучения исследуемой территории, состав и объемы изыскательских работ.

3.19 категория технического состояния (фундамента резервуара): Степень эксплуатационной пригодности фундамента резервуара, установленная в зависимости от доли снижения несущей способности и эксплуатационных характеристик конструкций.

3.20 кольцевой фундамент (резервуара): Фундамент, в котором для передачи нагрузки от резервуара на грунт используется плоское кольцо из железобетона, расположенное под стенкой резервуара.

3.21 крен фундамента резервуара (крен фундамента): Деформация фундамента, происходящая в результате неравномерной осадки, просадки, подъема и т.п. фундамента; характеризуется отношением разности осадок диаметрально противоположных точек к расстоянию между ними.

3.22 критерии оценки (строительных конструкций): Установленное проектом или нормативным документом количественное или качественное значение параметра, характеризующего прочность, деформативность и другие нормируемые характеристики строительной конструкции.

3.23 нейтрализация бетона: Переход щелочной среды в бетоне в нейтральную или кислую за счет кислотного коррозионного воздействия.

3.24 несущая способность (фундамента): Максимальная нагрузка, воспринимаемая фундаментом, при которой эксплуатация фундамента возможна без нарушений проектных требований.

3.25 обследование оснований, фундаментов: Комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимости восстановления и усиления.

3.26 ограниченно работоспособное состояние: Категория технического состояния фундамента резервуара, при которой имеются дефекты, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

3.27 опорная геодезическая сеть: Геодезическая сеть заданного класса (разряда) точности, создаваемая в процессе инженерных изысканий и служащая геодезической основой для обоснования проектной подготовки строительства, выполнения топографических съемок, аналитических определений положения точек местности и сооружений, для планировки местности, создания разбивочной основы для строительства, обеспечения других видов изысканий, а также выполнения стационарных геодезических работ и исследований.

3.28 опорный знак специальной геодезической сети (опорный знак): Геодезический знак, закрепленный вне зоны влияния опасных природных и техногенных процессов, служащий основой для наблюдений за смещениями (деформациями), резервуара, земной поверхности и толщи горных пород, положение которого уточняется в каждом цикле (через несколько циклов) геодезических измерений.

3.29 основание резервуара: Часть массива грунта, непосредственно воспринимающая нагрузку от резервуара.

3.30 оценка технического состояния резервуара: Комплекс мероприятий, включающий техническую диагностику, расчетное определение срока безопасной эксплуатации элементов резервуара с дефектами и резервуара в целом, проводимый с целью определения соответствия оцениваемого резервуара нормативно-технической документации.

3.31 плитный фундамент: Фундамент, в котором для передачи нагрузки от резервуара на грунт используется сплошная или решетчатая плита из монолитного железобетона или из сборных железобетонных балок с жесткой заделкой стыковых соединений.

3.32 полная техническая диагностика резервуара: Техническая диагностика резервуара, требующая выведения резервуара из эксплуатации, его опорожнения, зачистки и дегазации.

3.33 прочность: Способность конструкции сопротивляться разрушению при воздействии нагрузок - характеризуется значениями нагрузок, приводящих к разрушению при заданной схеме нагружения.

3.34 работоспособное состояние: Категория технического состояния фундамента резервуара, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но нарушения, имеющиеся в данных конкретных условиях эксплуатации, не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов, обеспечивается.

3.35 резервуар: Емкость, предназначенная для хранения, приема, откачки и измерения объема нефти и нефтепродуктов.

3.36 репер: Знак, закрепляющий точку земной поверхности, высота которой относительно нуля Кронштадтского футштока (Балтийская система высот) определена путём нивелирования.

3.37 реконструкция резервуара: Капитальный ремонт, предусматривающий полное удаление металлических конструкций резервуара.

3.38 ростверк: Распределительная балка или плита, объединяющая поверху группы или ряды свай.

3.39 свайный фундамент: Фундамент, в котором для передачи нагрузки от резервуара на грунт используют сваи. Состоит из свай и объединяющего их ростверка.

3.40 срок безопасной эксплуатации резервуара: Срок эксплуатации резервуара (в годах) на допустимых параметрах, установленных по результатам оценки технического состояния резервуара.

3.41 статическое зондирование: Измерение деформационных характеристик грунтов путем погружения зонда в грунт под действием статической вдавливающей нагрузки с измерением показателей сопротивления грунта внедрению зонда.

3.42 стационарные наблюдения: Постоянные (непрерывные или периодические) наблюдения (измерения) за изменениями состояния отдельных факторов (компонентов) инженерно-геологических условий территории в заданных пунктах.

3.43 степень повреждения: Установленная в процентном отношении доля проектной несущей способности строительной конструкцией.

3.44 техническая диагностика: Комплекс мероприятий по определению технического состояния резервуара, характера, места и причин возникновения обнаруженных дефектов и предоставлению данных для последующего анализа с целью назначения ремонта и/или установления срока безопасной эксплуатации резервуара до проведения очередного комплекса таких мероприятий.

3.45 усиление основания, фундамента: Комплекс мероприятий, обеспечивающих повышение несущей способности и эксплуатационных свойств основания, фундамента резервуара по сравнению с фактическим состоянием или проектными показателями.

3.46 фундамент резервуара: Часть резервуара, которая служит для передачи нагрузки от резервуара на основание.

3.47 частичная техническая диагностика резервуара: Техническая диагностика резервуара с наружной стороны, проводящаяся без выведения его из эксплуатации;

4 Сокращения и обозначения

В настоящем документе применены следующие сокращения:

ЛПДС - линейная производственно-диспетчерская станция;

НПС - нефтеперекачивающая станция;

ОТС - оценка технического состояния;

РНУ - районное нефтепроводное управление;

РВС - резервуар вертикальный стальной со стационарной крышей;

РВСП - резервуар вертикальный стальной с понтоном;

РВСПА - резервуар вертикальный стальной с алюминиевой купольной крышей;

РВСПК - резервуар вертикальный стальной с плавающей крышей;

S - вертикальное перемещение основания (фундамента, окрайки);

L - расстояние между точками измерения;

D - диаметр резервуара;

R - радиус днища резервуара;

i - крен фундамента резервуара (крен фундамента);

5 Организация и проведение работ по обследованию фундаментов и оснований резервуаров

5.1 Основные типы и конструктивные решения фундаментов и оснований.

5.1.1 Для резервуаров любой емкости поверх естественного основания устраивается искусственное основание в виде песчаной подушки.

5.1.2 В зависимости от размера резервуара и сложности инженерно-геологических условий в соответствии со СНиП 2.09.03 (п. 6.37) и РД-16.01-60.30.00-КТН-026-1-04 и на основании опыта проектирования фундаменты и основания под вертикальные стальные резервуары выполняются согласно таблице 5.1.

Таблица 5.1 - Конструктивное исполнение фундаментов под вертикальные стальные резервуары

Объем резервуара, м3

Конструктивное решение фундамента

1000

Нет фундамента

2000

3000

1 Кольцевой железобетонный фундамент

2 Сплошная железобетонная плита

3 Кольцевой железобетонный фундамент + свайный фундамент с ростверком (щебеночным или железобетонным)

5000

10000

20000

30000

50000

5.2 Перечень работ по обследованию фундаментов и оснований.

5.2.1 Комплекс работ по обследованию фундаментов и оснований резервуаров включает в себя:

обследование при частичной технической диагностике резервуаров;

обследование при полной технической диагностике резервуаров, определение причин развития недопустимых деформаций фундаментов и оснований;

обследование при реконструкции резервуаров.

5.2.2 Виды обследований фундаментов и оснований приведены в таблице 5.2.

Таблица 5.2 - Виды обследований фундаментов и оснований вертикальных стальных резервуаров

Обследование

фундаментов и оснований при частичной диагностике резервуара

Обследование фундаментов и оснований при полной диагностике резервуара

Обследование фундаментов и оснований при реконструкции резервуара

В отсутствии

недопустимых деформаций

При наличии недопустимых деформаций

1 Измерение деформаций фундамента

1 Измерение деформаций фундамента

1 Измерение деформаций фундамента



2 Визуальное обследование фундамента

2 Визуальное и инструментальное обследование фундамента

2 Визуальное и инструментальное обследование фундамента

1 Визуальное и инструментальное обследование фундамента





3 Обследование грунтового основания

2 Обследование грунтового основания

5.2.3 Состав работ по обследованию фундаментов и оснований.

5.2.3.1 При частичной технической диагностике:

подготовка к проведению обследования фундамента;

анализ проектной и исполнительной документации на устройство фундамента и основания; результатов проведенных ранее геодезических наблюдений за фундаментом;

составление Программы обследования;

измерение деформаций фундамента;

визуальное обследование фундамента в доступной для обследования зоне без вывода резервуара из эксплуатации (шурфы не выполняются);

составление отчета, включающего заключение по результатам обследования.

При наличии недопустимых деформаций фундамента резервуара дополнительно выполняется расчёт напряженно-деформированного состояния стенки резервуара, а при полной технической диагностике выполняются работы в соответствии с п. 5.2.3.3.

5.2.3.2 При полной технической диагностике:

подготовка к проведению обследования фундамента;

анализ проектной и исполнительной документации на устройство фундамента и основания; результатов проведенных ранее геодезических наблюдений за фундаментом;

составление Программы обследования;

обмерные работы (выполняются при отсутствии исполнительной документации на фундамент);

измерение деформаций фундамента;

визуальное обследование фундамента в отрытых шурфах;

инструментальное обследование фундамента в отрытых шурфах;

визуальное и инструментальное обследование свайного ростверка (при наличии) в отрытых шурфах;

составление отчета, включающего заключение по результатам обследования.

5.2.3.3 При наличии недопустимых деформаций фундамента резервуара для выявления их причин выполняются дополнительные работы по обследованию основания, включающие:

изучение выполненных ранее инженерно-геологических изысканий;

анализ архивных данных о наличии и местоположении существующих и ранее существовавших подземных сооружений, инженерных коммуникаций, подземных выработок;

составление Программы обследования;

обследование основания (согласно Разделу 6 за исключением п. 6.3.2.5);

составление отчета, включающего заключение по результатам обследования.

5.2.3.4 При реконструкции резервуара (после демонтажа металлических конструкций резервуара):

подготовка к проведению обследования фундамента и основания;

анализ проектной и исполнительной документации на устройство фундамента и основания;

анализ результатов технической диагностики;

изучение выполненных ранее инженерно-геологических изысканий;

анализ архивных данных о наличии и местоположении существующих и ранее существовавших подземных сооружений; инженерных коммуникаций, подземных выработок;

анализ результатов проведенных ранее геодезических наблюдений за деформациями фундамента;

составление Программы обследования;

обмерные работы (выполняются при отсутствии исполнительной документации на фундамент);

измерение деформаций фундамента;

визуальное обследование фундамента в отрытых шурфах;

инструментальное обследование фундамента в отрытых шурфах;

обследование железобетонных свай (при наличии);

обследование грунтов основания;

проходка горных выработок с отбором образцов грунта и воды с гидрогеологическими исследованиями;

полевые испытания грунтов;

исследования грунтов геофизическими методами;

лабораторные исследования физико-механических свойств грунтов и химический анализ подземных вод;

камеральная обработка материалов;

оценка категорий технического состояния железобетонного фундамента;

выполнение расчетов;

составление отчета, включающего заключение по результатам обследования.

5.3 Планирование проведения обследования

5.3.1 Порядок и сроки обследования фундаментов и оснований при технической диагностике резервуаров.

5.3.1.1 Работы по измерению деформаций фундаментов резервуаров, визуальное и инструментальное обследование фундаментов при частичной и полной технической диагностике резервуаров являются составной частью работ при указанных видах диагностики, и выполняются с периодичностью, определенной для выполнения диагностики в соответствии с требованиями РД-16.01-60.30.00-КТН-063-1-05.

5.3.1.2 Обследование основания резервуара при частичной диагностике не производится.

5.3.1.3 В случаях, если:

деформации фундамента резервуара, измеренные при диагностике, превышают предельно допустимые по п. 7.1.7 значения;

в процессе эксплуатации резервуара обнаружены деформации фундамента резервуара, превышающие предельно допустимые по п.7.1.7 значения,

при полной технической диагностике для определения причин развития недопустимых деформаций проводится обследование основания.

5.3.1.4 В состав работ по обследованию фундамента и основания эксплуатируемого резервуара для определения причин развития недопустимых деформаций входят:

визуальное и инструментальное обследование фундамента;

обследование основания.

5.3.1.5 Обследование фундаментов и оснований при реконструкции резервуара проводится для определения возможности и условий установки нового резервуара на существующий фундамент и основание. Обследование выполняется после демонтажа металлических конструкций резервуара.

5.3.1.6 Данные из отчетных материалов по технической диагностике с результатами обследования фундаментов и оснований обязательны к использованию проектной организацией для проектирования ремонта, реконструкции резервуара не позднее, чем через 1,5 года от момента завершения полевого периода инженерно-геологических работ. В течение этого периода повторное обследование в объеме выполненных при технической диагностике работ не требуется. По истечении этого периода измерения должны быть проведены заново в полном объеме.

5.3.2 Порядок и сроки разработки Технического задания.

5.3.2.1 Работы по обследованию фундаментов и оснований резервуаров при частичной и полной диагностике выполняются диагностической организацией согласно техническому заданию на частичную техническую диагностику, оценку технического состояния резервуара по результатам полной технической диагностики, соответственно.

ТЗ утверждается главным инженером ОАО МН согласно порядку, установленному ОР-23.020.00-КТН-494-06.

ТЗ на ОТС по результатам полной технической диагностики содержит два варианта работ:

в отсутствие недопустимых деформаций;

при наличии недопустимых деформаций.

5.3.2.2 Работы по обследованию фундаментов и оснований при реконструкции резервуаров выполняются по заданию ДАО МН на проектирование, выдаваемом проектной организации. Задание на проектирование реконструкции утверждается главным инженером ОАО МН в сроки, устанавливаемые ОР-03.100.50-КТН-135-07. Инженерно-геологические работы выполняются проектной организацией с использованием отчетных результатов по технической диагностике согласно 5.3.1.6.

5.3.2.3 Перечни работ, включаемых в техническое задание на частичную диагностику, техническое задание на оценку технического состояния резервуара по результатам полной технической диагностики приведены в приложениях А, Б, В. Форма технического задания по обследованию фундаментов и оснований при реконструкции резервуара приведены в приложении Г.

5.3.3 Требования к Программе обследования.

5.3.3.1 В Программе обследования должны быть определены:

цель обследования;

нормативные документы, на основании которых выполняются работы;

состав и порядок проведения работ;

требования к проходке горных выработок (шурфов, скважин);

сведения о специалистах, выполняющих работы;

перечень используемого оборудования;

меры безопасности при выполнении работ.

Типовые формы Программы обследования приведены в приложениях Д, Е, Ж, И.

5.3.3.2 При разработке Программы обследования необходимо исключить возможность повреждения трубопроводов, оборудования внутри обвалования при проходке горных выработок (шурфов, скважин). Должен быть предусмотрен порядок засыпки шурфов и ликвидации скважин, порядок восстановления отмостки и противофильтрационного экрана, поврежденных при обследовании, порядок восстановления бетонных конструкций после выемки кернов.

5.3.3.3 Программу обследования утверждает главный инженер ОАО МН.

5.4 Требования к подрядным организациям и персоналу, выполняющим обследование фундаментов и оснований

5.4.1 Подрядные организации должны иметь свидетельство не ниже второго уровня, выданное органом по сертификации в системе сертификации "Транссерт".

5.4.2 Работы по обследованию фундаментов и оснований под резервуары выполняются организациями, для которых такой вид деятельности предусмотрен уставом.

5.4.3 Организации, проводящие обследование, должны иметь:

разрешение на проведение работ по обследованию фундаментов и оснований, полученное в государственных уполномоченных органах Российской Федерации в установленном порядке;

необходимые средства для выполнения работ по обследованию; испытательное оборудование должно быть аттестовано, а средства измерения, используемые при обследовании должны установленным порядком быть включены в государственный Реестр средств измерений, иметь сертификат утверждения типа средств измерения, в установленные сроки пройти метрологический контроль (поверка, калибровка);

нормативно-техническую документацию по обследованию;

методики проведения работ по обследованию, утвержденные в установленном порядке;

обученных и аттестованных специалистов;

лицензию на проведение экспертизы промышленной безопасности и экспертов, прошедших аттестацию в установленном порядке.

5.4.4 Требования к персоналу, выполняющему работы по обследованию:

руководитель работ обязан сдать экзамены в комиссии ДАО МН с участием представителя Ростехнадзора, согласно РО 15.00-45.21.30-КТН-044-1-03, п. 2.4.3;

работники должны пройти инструктаж по правилам охраны труда и иметь право выполнения указанных видов работ;

инженерно-технические работники должны иметь удостоверения об учебе и проверке знания безопасных методов проведения работ.

5.5 Требования к отчету и формату заключения по результатам обследования фундаментов и оснований

5.5.1 По результатам обследования фундаментов и оснований оформляется Технический отчет, включающий Заключение по результатам обследования. В Техническом отчете должны содержаться следующие разделы:

введение - общие сведения о резервуаре, фундаменте, основании, сроках выполнения строительства, обследования и исполнителях работ;

нормативные документы, на основании которых выполнено обследование;

результаты анализа полноты и качества представленной проектной и исполнительной документации;

результаты измерения деформаций фундамента;

результаты визуального и инструментального обследования фундамента, результаты обследование основания;

заключение по результатам обследования;

приложения: ведомости измерений, ведомости дефектов.

Типовые формы отчетов приведены приложении П.

5.5.2 Срок обследования фундамента и основания и оформления Отчета по результатам обследования равен:

При частичной и полной диагностике - сроку оформления отчета по технической диагностике;

При обследовании для определения причин недопустимых деформаций - 45 дней;

При обследовании при реконструкции: 50 дней - для фундамента без свай, 70 дней - для свайного фундамента.

5.5.3 Технический отчет по результатам обследования фундаментов и оснований утверждается организацией, проводившей обследование. Технический отчет по работам, выполненным при частичной и полной технической диагностике, входит в состав отчетных материалов по технической диагностике.

5.5.4 Заключение по обследованию фундаментов и оснований, выполненному при частичной диагностике резервуара, должно содержать:

оценка полноты проектной и исполнительной документации по устройству фундаментов и оснований; наличие и состав отклонений от проекта;

результаты измерения деформаций фундамента;

результаты визуального обследования поверхности конструкций (в доступной для обследования зоне при эксплуатирующемся резервуаре) кольцевого или плитного железобетонного фундамента, включая ведомость дефектов;

выводы о соотношении фактических деформаций фундамента и их предельно допускаемых значений;

выводы о необходимости проведения дополнительного обследования фундамента (основания) резервуара.

5.5.5 Заключение по обследованию фундаментов и оснований, выполненному при полной диагностике резервуара, должно содержать:

оценка полноты проектной и исполнительной документации по устройству фундаментов и оснований; наличие и состав отклонений от проекта;

результаты измерения деформаций фундамента;

результаты обследования фундамента, в том числе свайного ростверка (в доступной для обследования зоне при эксплуатирующемся резервуаре), включая ведомость дефектов фундамента;

выводы о соотношении фактических деформаций фундамента и их предельно допустимых значений;

оценка категории технического состояния фундамента резервуара;

выводы о необходимости проведения дополнительного обследования основания резервуара;

определение возможности и сроков дальнейшей безопасной эксплуатации.

5.5.6 Заключение по определению причин развития недопустимых деформаций фундамента должно содержать:

анализ проектной и исполнительной документации по устройству фундаментов и оснований;

результаты обследования фундамента, включая ведомость дефектов;

результаты обследования основания, включающие описание геологического строения, физико-механические характеристики грунта, результаты полевых исследований грунта;

результаты гидрологических исследований;

анализ изменения инженерно-геологических и гидрогеологических условий с момента предыдущих изысканий;

анализ причин развития недопустимых деформаций;

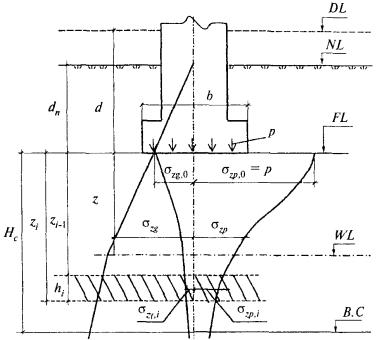

результаты расчёта основания;

результаты расчёта железобетонных конструкций фундамента;

установление необходимости натурных испытаний свай нагрузками;

срок безопасной эксплуатации фундамента для каждого выявленного дефекта.

5.5.7 Заключение по обследованию фундаментов и оснований, выполненному при реконструкции резервуара, должно содержать:

оценку полноты проектной и исполнительной документации по устройству фундаментов и оснований; наличие и состав отклонений от проекта;

результаты измерения деформаций фундамента;

результаты обследования фундамента, включая ведомость дефектов;

результаты обследования основания, включающие описание геологического строения, физико-механические характеристики грунта; результаты полевых исследований грунта;

результаты расчета основания на эксплуатационные нагрузки от нового резервуара;

результаты расчета железобетонных конструкций по несущей способности и на долговечность;

определение возможности и условий дальнейшей безопасной эксплуатации или возможности установки нового резервуара на существующий фундамент.

5.5.8 Отчетные материалы по результатам обследования фундаментов и оснований в составе отчетных материалов по технической диагностике резервуаров обязательны для использования проектной организацией при разработке проектной документации по ремонту, реконструкции резервуара.

5.6 Требования к оформлению, хранению, архивированию отчетных материалов

5.6.1 Порядок и сроки оформления, передачи и согласования отчетных материалов по обследованию фундаментов и оснований должны быть определены в техническом задании на работы по обследованию. Отчетные материалы по технической диагностике должны оформляться в соответствии с ГОСТ 2.105.

5.6.2 Отчеты по результатам обследования фундаментов и оснований хранятся на бумажном и электронном носителях в ОАО МН, НПС (ЛПДС), подрядной организации в порядке, определенном для отчетных материалов по технической диагностике.

5.6.3 После передачи отчетных материалов на архивное хранение выдача их любой другой организации, кроме той, которая осуществляет хранение, производится на основании письменного разрешения ОАО "АК "Транснефть". На выданные отчетные материалы в архиве заводится карта-заместитель отчета. Сторонним организациям отчеты выдаются по актам.

5.6.4 По окончании срока хранения бумажные копии отчетов уничтожаются способом, не допускающим восстановления информации, а электронные версии отчетов переносятся в справочную базу данных, находящуюся в генподрядной организации.

5.6.5 Уничтожение бумажных копий отчетов производится на основании приказа по организации, в которой хранится копия отчета.

6 Обследование оснований

6.1 Подготовка к проведению работ

6.1.1 До начала работ должно быть получено разрешение в установленном порядке на проходку горных выработок (скважин, шурфов).

6.1.2 Подготовка к обследованию основания включает в себя:

проверку наличия или создание при ее отсутствии съемочной геодезической сети;

определение расположения коммуникаций, трубопроводов, оборудования внутри обвалования резервуара;

осмотр площадки, уточнение мест проходки горных выработок (шурфов, скважин) и согласование их положения с эксплуатирующей организацией.

6.1.3 Проверку съемочной геодезической сети производят в соответствии с требованиями 7.2.

6.2 Составление Программы обследования

6.2.1 Программа обследования разрабатывается проектной организацией на основе:

анализа проектной и исполнительной документации с учетом расположения коммуникаций, трубопроводов, оборудования внутри обвалования резервуара;

результатов технической диагностики, включая данные о перемещениях фундамента и динамики их развития во времени;

анализа ранее выполненных инженерно-геологических изысканий; отчетов о гидрогеологических, геофизических и сейсмологических исследованиях, стационарных наблюдениях;

анализа архивных данных о наличии и местоположении существующих и ранее существовавших инженерных коммуникаций, подземных выработок;

определения следующих параметров:

1) категории сложности инженерно-геологических условий согласно таблице 6.1;

2) наличия залегания под подошвой фундамента специфических и мерзлых грунтов;

3) сейсмичности площадки;

4) возможностей различных геофизических методов, исходя из конкретных инженерно-геологических и геофизических условий.

Таблица 6.1 - Определение категории сложности инженерно-геологических условий

Факторы

Условия для категории сложности

I (простая)

II (средней сложности)

III (сложная)

Геоморфологические условия

Площадка (участок) в пределах одного геоморфологического элемента. Поверхность горизонтальная, нерасчлененная

Площадка (участок) в пределах нескольких геоморфологических элементов одного генезиса. Поверхность наклонная, слабо расчлененная

Площадка (участок) в пределах нескольких геоморфологических элементов разного генезиса. Поверхность сильно расчлененная

Геологические в сфере взаимодействия резервуара с геологической средой

Не более двух различных по литологии слоев, залегающих горизонтально или слабо наклонно (уклон не более 0,1). Мощность выдержана по простиранию. Незначительная степень неоднородности слоев по показателям свойств грунтов, закономерно изменяющихся в плане и по глубине. Скальные грунты залегают с поверхности или перекрыты маломощным слоем нескальных грунтов

Не более четырех различных по литологии слоев, залегающих наклонно или с выклиниванием. Мощность изменяется закономерно. Существенное изменение характеристик свойств грунтов в плане или по глубине. Скальные грунты имеют неровную кровлю и перекрыты нескальными грунтами

Более четырех различных по литологии слоев. Мощность резко изменяется. Линзовидное залегание слоев. Значительная степень неоднородности по показателям свойств грунтов, изменяющихся в плане или по глубине. Скальные грунты имеют сильно расчлененную кровлю и перекрыты нескальными грунтами. Имеются разломы разного порядка

Гидрогеологические в сфере взаимодействия резервуара с геологической средой

Подземные воды отсутствуют или имеется один выдержанный горизонт подземных вод с однородным химическим составом

Два и более выдержанных горизонтов подземных вод, местами с неоднородным химическим составом или обладающих напором и содержащих загрязнение

Горизонты подземных вод не выдержаны по простиранию и мощности, с неоднородным химическим составом или разнообразным загрязнением. Местами сложное чередование водоносных и водоупорных пород. Напоры подземных вод и их гидравлическая связь изменяются по простиранию

Геологические и инженерно-геологические процессы, отрицательно влияющие на условия строительства и эксплуатации резервуара

Отсутствуют

Имеют ограниченное распространение и (или) не оказывают существенного влияния на выбор проектных решений, строительство и эксплуатацию объектов

Имеют широкое распространение и (или) оказывают решающее влияние на выбор проектных решений, строительство и эксплуатацию объектов

Специфические грунты в сфере взаимодействия резервуара с геологической средой

Отсутствуют

Имеют ограниченное распространение и (или) не оказывают существенного влияния на выбор проектных решений, строительство и эксплуатацию объектов

Имеют широкое распространение и (или) оказывают решающее влияние на выбор проектных решений, строительство и эксплуатацию объектов

Техногенные воздействия и изменения освоенных территорий

Незначительные и могут не учитываться при инженерно-геологических изысканиях и проектировании

Не оказывают существенного влияния на выбор проектных решений и проведение инженерно-геологических изысканий

Оказывают существенное влияние на выбор проектных решений и осложняют производство инженерно-геологических изысканий в части увеличения их состава и объемов работ

Примечание - Категории сложности инженерно-геологических условии устанавливаются по совокупности факторов, указанных в настоящей таблице. Если какой-либо отдельный фактор относится к более высокой категории сложности и является определяющим при принятии основных проектных решений, то категория сложности инженерно-геологических условий устанавливается по этому фактору. В этом случае увеличиваются объемы или дополнительно предусматриваются только те виды работ, которые необходимы для обеспечения выяснения влияния данного фактора.

6.2.2 При разработке Программы обследования проходка горных выработок (шурфов, скважин), выполнение измерений планируются в соответствии с требованиями раздела 5 с учетом срока выполнения работ по технической диагностике в соответствии с 5.3.1.6.

6.3 Проходка горных выработок

6.3.1 Определение вида горных выработок

6.3.1.1 Буровые и горнопроходческие работы следует выполнять в соответствии с требованиями СП 11-105-97 (ч. I-VI).

6.3.1.2 Проходку горных выработок следует осуществлять, как правило, механизированным способом. Выбор вида горных выработок, способа и разновидности бурения скважин назначается с учетом условий залегания, вида, состава и состояния грунтов и намеченной глубины скважин в соответствии со СНиП 11-02-96.

6.3.1.3 При изысканиях должны применяться способы бурения, дающие образцы грунта ненарушенной структуры. Для всех видов грунтов универсальным способом бурения является колонковый с промывкой и продувкой, для песчаных и глинистых грунтов - вибрационный, колонковый "всухую" и ударно-канатный (забивной и клюющий) кольцевым забоем.

6.3.2 Количество и расположение скважин

6.3.2.1 Количество скважин определяется Программой проведения обследования в зависимости от сложности инженерно-геологических условий, размеров резервуара и наличия данных по проведенным ранее обследованиям и изысканиям.

6.3.2.2 Минимальное количество скважин, по периметру резервуаров, включая выработки, пройденные ранее (СП 11-105-97 ч. I, п. 8.4):

для резервуаров диаметром до 20 м включительно - 3;

для резервуаров диаметром свыше 20 м - 4.

6.3.2.3 Скважины должны быть расположены на двух взаимно перпендикулярных диаметрах и не далее двух метров от стенки резервуара.

6.3.2.4 Часть скважин по периметру резервуара (1 - для резервуаров диаметром до 20 м включительно; 2 - для резервуаров диаметром свыше 20 м) может быть заменена точками статического зондирования. Замена должна быть предусмотрена в Программе обследования.

6.3.2.5 При обследовании оснований для проектирования и реконструкции для резервуаров вместимостью от 5000 м3 в центре основания проходится еще одна скважина.

6.3.3 Глубина скважин

6.3.3.1 Глубина скважин определяется Программой обследования и зависит от конструктивного решения фундамента и его параметров: кольцевой, плитный или свайный, глубины погружения свай, размеров сжимаемой толщи грунта и грунтовых условий.

6.3.3.2 Минимальная глубина скважин для кольцевого, плитного фундамента диаметром более 10 м устанавливается проектной организацией на 2 м более глубины сжимаемой толщи (СП 11-105-97 ч. I, п. 8.6). При отсутствии необходимых данных глубину скважин следует принимать равной половине ширины фундамента, но не менее 20 м для нескальных грунтов.

6.3.3.3 Для свайных фундаментов в нескальных грунтах минимальную глубину скважин следует принимать ниже конца свай не менее 15 м.

6.3.3.4 На участках распространения специфических грунтов не менее чем 1 скважина должна проходить на полную их мощность или до глубины, где наличие таких грунтов не будет оказывать влияния на устойчивость резервуара.

6.3.4 Отбор образцов грунта и воды

6.3.4.1 Порядок отбора образцов грунта для лабораторных исследований, количество, хранение и транспортирование образцов грунта, отбираемых из скважин, устанавливается в Программе обследования расчетами для каждого конкретного инженерно-геологического элемента в зависимости от требуемой точности определения свойств грунта и с учетом результатов выполненных ранее изысканий (ГОСТ 12071). Количество образцов (СП 11-105-97 ч. I п. 7.16):

для определения характеристик состава грунта - не менее десяти;

для определения прочностных и деформационных свойств грунта - не менее шести, а для просадочных грунтов - десять образцов для каждого типа просадочного грунта.

6.3.4.2 Количество образцов грунта, отбираемых из скважин, устанавливается в Программе обследования соответствующими расчетами для каждого конкретного инженерно-геологического элемента в зависимости от требуемой точности определения свойств грунта и с учетом результатов выполненных ранее изысканий. Количество образцов должно быть не менее десяти для определения характеристик состава и шести для определения прочностных и деформационных свойств грунта, а для просадочных грунтов - десять образцов для каждого типа просадочного грунта.

6.3.4.3 Для просадочных грунтов отбор монолитов следует выполнять из двух выработок.

6.3.4.4 Отбор, консервацию, хранение и транспортирование проб воды для лабораторных исследований следует выполнять в соответствии с ГОСТ Р 51592.

Из каждого водоносного горизонта следует отбирать 3 пробы воды для оценки ее химического состава. Гидрогеологические работы выполняются на буримых скважинах и на существующих скважинах для мониторинга. Гидрогеологические исследования включают: определение уровня грунтовых вод, замер притока воды в скважину, отбор проб воды на химический анализ. Гидрогеологические наблюдения во вновь пробуренных скважинах выполняются после промывки скважины. Приток воды в выработку замеряется один раз в сутки в течение недели по скорости восстановления уровня воды в зумпфе при прекращении откачки. На наблюдательных скважинах резервуарного парка, эксплуатирующей организацией должен вестись журнал по замерам колебаний уровня подземных вод, не реже чем один раз в сезон (зима-весна-лето-осень).

6.3.5 После выполнения обследования скважины должны быть ликвидированы с восстановлением противофильтрационного экрана и естественного уровня грунта внутри обвалования.

6.4 Полевые исследования грунтов

6.4.1 Цели и методы полевых исследований грунтов

6.4.1.1 Полевые исследования грунтов следует использовать (ГОСТ 30672) для:

оценки физико-механических свойств грунтов в массиве;

уточнения расположения границ литологических слоев, оконтуривания линз и прослоев слабых и других грунтов;

определения степени уплотнения насыпных грунтов и их изменения во времени.

6.4.1.2 Полевые испытания грунтов выполняются методами:

статического зондирования (ГОСТ 19912);

штамповых испытаний (ГОСТ 20276).

6.4.1.3 Статическое зондирование следует проводить:

для обследования песчаных и глинистых грунтов, в том числе специфических;

при наличии свайного фундамента резервуара.

6.4.1.4 Штамповые испытания следует проводить:

для резервуаров объемом 5000 м3 и более;

при залегании под подошвой фундамента неоднородных, текучих глинистых, водонасыщенных песчаных и насыпных грунтов, из которых затруднен отбор образцов для лабораторных испытаний.

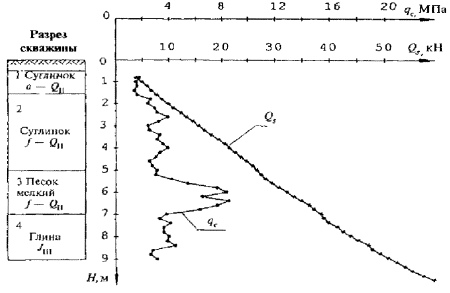

6.4.2 Статическое зондирование

6.4.2.1 Для расчета физико-механических характеристик грунта используются показатели статического зондирования, полученные с глубины не менее 1 м.

6.4.2.2 При определении физико-механических характеристик грунтов (модуля деформации, угла внутреннего трения и сцепления) в качестве показателей принимается удельное сопротивление грунта под конусом зонда и удельное сопротивление грунта по муфте трения зонда.

6.4.2.3 Точки статического зондирования следует размещать в створах горных выработок в количестве не менее 6-ти для каждого инженерно-геологического элемента

(СП 11-105-97 ч.I, п.7.13).

6.4.2.4 Глубина статического зондирования определяется в соответствии с п. 6.3.3.

6.4.3 Испытания штампом

6.4.3.1 Штамповые испытания проводятся для определения модуля деформации грунта, начального просадочного давления, относительной деформации просадочности (ГОСТ 20276).

6.4.3.2 При испытании грунта в горной выработке вид горной выработки определяют в зависимости от необходимости крепления ее стен и глубины проходки. Минимальные размеры шурфа для испытания штампом: 1,5´1,5 м в плане. Диаметр опытной буровой скважины должен быть не менее 325 мм.

6.4.3.3 Количество испытаний - не менее 3-х (СП 11-105-97 ч.I, пункт 7.13).

6.4.3.4 Испытания грунтов в пределах сжимаемой толщи основания следует выполнять штампами площадью 600 см2.

6.5 Геофизические исследования грунтов

6.5.1 Цели и методы геофизических исследований

6.5.1.1 Геофизические исследования используются при реконструкции резервуаров при наличии сложных геологических условий для:

определения литологического строения массива горных пород;

выявления тектонических нарушений, в том числе активных зон повышенной трещиноватости и обводненности;

определения залегания уровня грунтовых вод;

определения состава, состояния и свойств грунтов в массиве и их изменений во времени;

проведения мониторинга опасных инженерно-геологических процессов.

6.5.1.2 При обследовании грунтовых оснований резервуаров должны применяться следующие геофизические методы в (СП 11-105-97 ч. VI):

скважинные методы, позволяющие проводить обследование грунтового основания и свайного фундамента:

1) каротаж (акустический, радиоактивный, электрический);

2) вертикальное сейсмическое профилирование;

3) сейсмоакустическое просвечивание между скважинами;

наземные методы:

1) сейсморазведка методом преломленных волн;

2) георадиолокация;

3) электроразведка методом вертикального электрического зондирования.

6.5.3.1 Геофизические методы используются в комплексе с другими видами инженерно-геологических работ

6.5.2 Состав и объем работ

6.5.2.1 Геофизические исследования используются для сокращения объема горнопроходческих работ и полевых исследований свойств грунта. Состав и объем работ геофизических исследований указывается в Программе работ. Состав и объем работ должен быть увязан, во избежание дублирования, с другими видами инженерно-геологических изысканий: бурением скважин и зондированием грунта.

6.5.2.2 При выполнении геофизических исследований в скважинах используются скважины как вновь пробуренные, так и выполненные для инженерно-геологических целей. Требования, предъявляемые к способам бурения, оборудованию и сохранению скважин, определяются выбранными методами геофизических скважинных исследований.

7 Обследование фундаментов и критерии их оценки.

7.1 Порядок определения эксплуатационной пригодности фундамента.

7.1.1 Эксплуатационная пригодность фундамента определяется в зависимости от категории его технического состояния, которую оценивают на основании результатов обследования фундамента.

7.1.2 Устанавливаются следующие категории технического состояния фундамента:

работоспособное: эксплуатация фундамента продляется без ограничений;

ограниченно работоспособное: дальнейшая эксплуатация фундамента продляется при условиях и на срок, определенный по результатам обследования; необходим ремонт фундамента для ликвидации имеющихся дефектов;

аварийное: дальнейшая эксплуатация фундамента не допускается.

7.1.3 Порядок определения срока и условий дальнейшей эксплуатации фундамента в зависимости от категорий технического состояния фундамента устанавливается согласно приведенной ниже Таблице 7.1.

Таблица 7.1 - Порядок определения срока и условий эксплуатации фундамента

Вид диагностики

Вид обследования

Категория технического состояния фундамента

Необходимость проведения дополнительных работ

Порядок определения срока и условий дальнейшей эксплуатации фундамента

Частичная техническая диагностика

Измерение деформаций фундамента и зазора между окрайкой днища и фундаментом

Работоспособное

Отсутствует

Эксплуатация продлевается без ограничений на срок, определенный в ОТС для резервуара в целом

Ограниченно работоспособное

Расчет НДС стенки

Эксплуатация продлевается с ограничениями, согласно расчету НДС стенки резервуара, на срок, определенный в ОТС для резервуара в целом

Аварийное

Отсутствует

Эксплуатация не допускается. Требуется проведение обследования основания и фундамента для определения причин возникновения недопустимых деформаций

Визуальное обследование фундамента

Работоспособное

Отсутствует

Эксплуатация продлевается без ограничений на срок, определенный в ОТС для резервуара в целом

Ограниченно работоспособное

Выполнение обследования фундамента в объеме полной диагностики

Эксплуатация продлевается без ограничений на срок, определенный согласно расчетам на долговечность

Аварийное

Отсутствует

Эксплуатация не допускается. Требуется дополнительное обследование фундамента

Полная

Техническая диагностика

Измерение деформаций фундамента и зазора между окрайкой днища и фундаментом

Работоспособное

Отсутствует

Эксплуатация продлевается без ограничений на срок, определенный согласно расчетам на долговечность

Ограниченно работоспособное

Отсутствует

1 Эксплуатация продлевается без ремонта фундамента с ограничениями, согласно расчету НДС стенки резервуара, на срок, определенный согласно расчетам на долговечность.

2 Эксплуатация продлевается после ремонта фундамента без ограничений, на срок, определенный согласно расчетам на долговечность.

Аварийное

Отсутствует

Эксплуатация не допускается. Требуется проведение ремонта.

Визуальное и инструменталь-ное обследование фундамента

Работоспособное

Отсутствует

Эксплуатация продлевается без ограничений на срок, определенный согласно расчетам на долговечность

Ограниченно работоспособное

Отсутствует

Эксплуатация продлевается без ограничений на срок, определенный согласно расчетам на долговечность

Аварийное

Отсутствует

Эксплуатация не допускается. Требуется проведение ремонта.

7.2 Подготовка к проведению работ.

7.2.1 Подготовка к обследованию фундамента включает в себя:

проверку наличия, или создание при ее отсутствии, съемочной геодезической сети;

проверку наличия и работоспособности существующих или установка новых деформационных марок;

определение расположения коммуникаций, трубопроводов, оборудования внутри обвалования резервуара;

определение мест проходки шурфов (при частичной диагностике не производится);

выполнение шурфов (при частичной диагностике не производится).

7.2.2 Перед началом измерений высотных отметок, кренов необходимо:

проверить наличие и работоспособность (освидетельствовать) или установить исходные знаки высотной и плановой основ - реперы (один и более) находящиеся на расстоянии не более 200 м от обследуемого резервуара. Должны быть использованы реперы согласно Приложению Р;

освидетельствовать или установить деформационные марки.

7.2.3 Привязка реперов должна приводиться к Балтийской системе высот. При отсутствии привязки ее необходимо выполнить в составе подготовительных работ.

7.2.4 Деформационные марки должны быть выполнены в виде закладных деталей, установленных на горизонтальной поверхности железобетонного кольцевого фундамента с шагом 6 м с предварительной разметкой окрайки днища в соответствии с РД-16.01-60.30.00-КТН-063-1-05.

7.2.5 Определение расположения коммуникаций, трубопроводов, оборудования внутри обвалования резервуара производится с целью исключения их повреждения при выполнении шурфов и проходке горных выработок.

7.2.6 Количество шурфов должно быть:

для фундаментов диаметром до 20 м - не менее трех;

для фундаментов диаметром свыше 20 м - не менее четырех.

7.2.7 Ширина шурфа (длина обнажаемого участка фундамента) должна быть не менее 1 м; глубина шурфа - не менее, чем до подошвы кольцевого, плитного фундамента или подошвы свайного ростверка (при его наличии). На резервуарах, имеющих бетонную отмостку, полностью закрывающую фундамент, для отрытия шурфа необходимо демонтировать часть отмостки шириной не менее 1 м (с последующим ее восстановлением).

7.2.8 После выполнения обследования шурфы должны быть засыпаны с восстановлением противофильтрационного экрана и естественного уровня грунта внутри обвалования.

7.3 Анализ проектной и исполнительной документации.

7.3.1 Анализ проектной документации включает в себя:

7.3.1.1 Определение типа фундамента: кольцевой, плитный, свайный; типа и глубины погружения свай; толщины песчаной подушки; величины нагрузки на фундамент.

7.3.1.2 Определение проектных требований к характеристикам бетона: прочности на сжатие, морозостойкости, водонепроницаемости.

7.3.1.3 Определение проектных требований к армированию: диаметр и класс арматуры, шаг, толщина защитного слоя.

7.3.1.4 Анализ документации на ремонтно-восстановительные работы, выполненные в процессе эксплуатации.

7.3.2 Анализ исполнительной документации. Перечень документации, представляемой Заказчиком

7.3.2.1 В состав исполнительной документации, представляемой Заказчиком, должны входить:

исполнительные чертежи фундамента (кольцевого, плитного, свайного ростверка, свай) с надписью «Выполнено по проекту», заверенные штампом и подписью исполнителя работ

общий журнал работ;

специальные журналы работ, журналы операционного и входного контроля;

журнал авторского надзора проектных организаций (при наличии авторского надзора);

акты освидетельствования скрытых работ;

документы о качестве (паспорта) на сборные железобетонные конструкции;

документы о качестве (сертификаты, паспорта) на материалы: бетон, арматуру, сварочные материалы, гидроизоляционные материалы;

7.3.2.2 При анализе исполнительной документации должны быть определены наличие и состав отклонений от проекта, допущенных при строительстве резервуара.

7.3.2.3 При анализе результатов проведенных ранее геодезических наблюдений за деформациями фундамента (основания) должно быть установлено наличие/отсутствие ранее обнаруженных недопустимых деформаций фундамента (основания).

7.4 Составление Программы обследования.

7.4.1 На основании анализа проектной и исполнительной документации, результатов проведенных ранее геодезических наблюдений, с учетом расположения коммуникаций, трубопроводов, оборудования внутри обвалования резервуара диагностическая организация разрабатывает Программу обследования.

7.4.2 При разработке Программы обследования проходка горных выработок (шурфов) выполнение обмерных работ, измерения деформаций, визуальное и инструментальное обследование фундамента планируются в соответствии с требованиями раздела 5 с учетом срока выполнения работ по технической диагностике в соответствии с п. 5.3.1.6.

7.5 Измерение деформаций фундаментов.

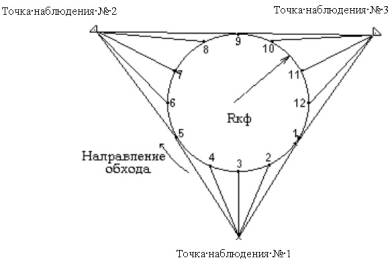

7.5.1 Деформации фундамента измеряются геодезическими методами. При измерениях должны быть определены:

вертикальные перемещения по периметру резервуара: осадки, просадки, подъемы;

крен резервуара.

7.5.2 Вертикальные перемещения измеряют методом геометрического нивелирования (ТД 23.115-96) по реперам и деформационным маркам. При получении в ходе нивелирования значений абсолютной осадки более 200 мм обязательно требование по подтверждению измеренных значений высот независимыми нивелирными ходами от трех реперов.

7.5.3 Абсолютные значения высотных отметок передаются на точки измерений от репера.

7.5.4 Для резервуаров, опирающихся на песчаную подушку (не имеющих кольцевого железобетонного фундамента), и при отсутствии деформационных марок значения разностей высотных отметок и кренов фундамента резервуара принимают равными соответствующим значениям, определенным для наружного контура окрайки днища путем геодезических измерений. Окрайка днища резервуара должна быть предварительно размечена с шагом 6 м в соответствии РД-16.01-60.30.00-КТН-063-1-05.

7.5.5 При измерении высотных отметок и кренов фундамента (основания) по окрайке днища резервуара при частичной и полной технической диагностике нивелирная рейка устанавливается вплотную к стенке (уторному шву) резервуара.

7.5.6 Крен резервуара определяется по отношению разности отметок (по 7.10.5) диаметрально противоположных точек к расстоянию между ними.

7.6 Визуальное обследование фундамента.

7.6.1 Визуальное обследование фундамента выполняется в соответствии с утвержденной Программой обследования и включает в себя обследование состояния:

железобетонного фундамента в доступной для обследования зоне, в том числе в шурфах;

 железобетонного ростверка (при наличии) в отрытых шурфах.

7.6.2 При визуальном обследовании в доступных для обследования местах выявляются:

наличие зазора между окрайкой днища и фундаментом;

трещины в бетоне, их длина, ширина раскрытия;

отслоение защитного слоя бетона вследствие коррозии арматуры;

сколы, выбоины на поверхности бетона;

наличие деструкции бетона;

потеки ржавчины на бетоне;

участки бетона, пропитанные нефтью;

зоны разрушения бетона вследствие его коррозии;

наличие коррозии арматуры;

целостность стержней арматуры.

7.6.3 По результатам визуального обследования составляется ведомость дефектов железобетонных конструкций с указанием положения и характеристик дефектов. Типовая форма ведомости дефектов приведена в Приложении Л.

7.7 Инструментальное обследование фундамента

7.7.1 Инструментальное обследование фундамента производится в доступной для обследования зоне в шурфах.

7.7.2 Измерение величины зазора между окрайкой днища и фундаментом производится измерительным инструментом:

раскрытие - в области максимального раскрытия с погрешностью не более 5 мм;

протяженности - в пределах раскрытия зазора свыше 25 мм с погрешностью не более 1 см.

Измерения производятся после нивелировки окрайки днища; измеренная величина зазора используется для определения категории состояния фундамента, если при нивелировке окрайки установлено, что она отклонена от расчетного положения не более чем на 25 мм.

7.7.3 Определение геометрических размеров дефектов бетона производится измерительным инструментом:

ширина раскрытия трещин - в области максимального раскрытия трещины с погрешностью не более 0,1 мм;

площадь отслоения защитного слоя бетона - в процентах от видимой площади поверхности фундамента с погрешностью не более 10 %;

глубина сколов, выбоин на поверхности бетона - в области максимальной глубины каждого скола, выбоины на видимой площади поверхности конструкции с погрешностью не более 1 см;

суммарная площадь участков деструкции бетона - в процентах от видимой площади поверхности фундамента с погрешностью не более 10 % от измеренной площади.

7.7.4 Определение прочности бетона.

7.7.4.1 Прочность бетона определяется на четырех участках фундамента методом упругого отскока (ГОСТ 22690) с привязкой стандартной градуировочной зависимости к обследуемому бетону.

7.7.4.2 Привязка градуировочной зависимости выполняется по трем результатам испытания бетона по выбуренным кернам. Для этой цели из конструкции отбираются три керна на расстоянии не менее 1 м друг от друга для лабораторного определения прочности (ГОСТ 28570).

7.7.4.3 Размеры кернов принимаются следующими: диаметр от 50 до 80 мм, высота - не менее 1,2 диаметра.

7.7.4.4 Для испытаний из кернов изготавливают образцы, у которых соотношение диаметра и высоты должно находиться в пределах от 1 до 1,2.

7.7.4.5 Для определения прочности бетона керны должны храниться до момента испытания в условиях, исключающих их повреждение механическими воздействиями, замораживанием и интенсивным высушиванием:

при сроке хранения до двух недель керны могут храниться в помещении при температуре (20±5)°С и относительной влажности воздуха не ниже 60 %;

при сроке свыше 2-х недель хранение должно производиться при относительной влажности воздуха (95±5)%.

7.7.5 Определение водонепроницаемости бетона.

7.7.5.1 Водонепроницаемость бетона определяется при наличии проектных требований.

7.7.5.2 Водонепроницаемость бетона определяется в полевых условиях с использованием метода измерения воздухопроницаемости бетона (ГОСТ 12730.5) в 6-ти участках.

7.7.6 Определение морозостойкости бетона.

7.7.6.1 Морозостойкость бетона определяется при наличии проектных требований.

7.7.6.2 Морозостойкость бетона определяется в лабораторных условиях (ГОСТ 10060.2) на шести образцах. Для этой цели из конструкции отбираются шесть кернов на расстоянии не менее 1 м друг от друга и изготавливаются образцы в соответствии с .7.7.4.4.

7.7.7 Определение параметров армирования и степени коррозии арматуры.

7.7.7.1 Для выбора участков отбора образцов и определения толщины защитного слоя необходимо определить расположение арматуры, расстояние между стержнями арматуры в бетоне. Контроль выполняется магнитным, электромагнитным методом (ГОСТ 22904).

7.7.7.2 Диаметр и наличие коррозионного поражения арматуры определяется на трех вскрытых механическим способом участках длиной от 20 до 30 см. Измеряется толщина слоя продуктов коррозии, потеря площади сечения арматуры, определяется наличие язвенной коррозии. Для этого арматура зачищается от продуктов коррозии до металлического блеска, измеряется ее диаметр и сравнивается с номинальным диаметром по сортаменту.

7.7.7.3 Вскрытие арматуры производится в местах ее наибольшего поражения, проявляющегося по отслоению защитного слоя бетона и образованию трещин вдоль арматурных стержней. При отсутствии заметных отслоений бетона и трещин вдоль арматурных стержней вскрытие арматуры и определение степени коррозионного поражения не производится.

7.7.7.4 Классификация арматуры по прочности с назначением расчетных сопротивлений арматуры растяжению (СНиП 2.03.01-84*, п.6.2.1) осуществляется без вырезания образцов из конструкции по профилю арматуры (гладкая арматура; арматура периодического профиля, имеющего выступы с одинаковым заходом на обеих сторонах профиля («винт»); арматура периодического профиля, имеющего выступы с одной стороны правый заход, а с другой - левый («елочка»).

7.7.8 Определение степени нейтрализации (коррозии) бетона.

7.7.8.1 Для бетона фундаментов резервуаров определяют нейтрализацию вследствие кислотных коррозионных воздействий:

карбонизация, приводящая к потере защитных свойств бетона по отношению к арматуре вследствие снижения его щелочности (pH) и созданию условий для электрохимической коррозии арматуры;

воздействие хлоридов, приводящих, помимо снижения pH, к дополнительной интенсификации коррозии арматуры.

7.7.8.2 Глубину карбонизации бетона и проникновения в бетон хлоридов определяют методом цветных индикаторов, наносимых на боковую поверхность кернов, отобранных из конструкций. Измерения проводят сразу после извлечения кернов из конструкции до испытания на прочность, водонепроницаемость и морозостойкость. Количество кернов - по 3 для каждой конструкции. Отбор кернов производится в соответствии с п. 7.7.4.

7.7.8.3 Глубину карбонизации определяют с применением 1%-ного раствора фенолфталеина в этиловом спирте.

7.7.8.4 Глубину проникновения хлоридов в бетон определяют с применением 1%-ного водного раствора азотнокислого серебра.

7.7.8.5 Определение глубины карбонизации и содержания хлоридов производится путем измерения толщины слоя бетона, в котором индикатор не изменил свой цвет.

7.7.9 Места отбора кернов перед засыпкой шурфов заполняются раствором бетона.

7.8 Обмерные работы.

7.8.1 Обмерные работы выполняются при отсутствии исполнительной документации с целью определения вертикальных размеров фундамента. Вертикальные размеры кольцевого, плитного фундамента и свайного ростверка определяются в отрытых шурфах. Количество шурфов устанавливают в Программе обследования в зависимости от диаметра фундамента согласно п. 7.2.6.

7.8.2 В отрытых шурфах нивелированием определяется отметка верха свайного ростверка.

7.8.3 По результатам обмерных работ составляется план фундамента и разрез.

7.9 Обследование железобетонных свай.

7.9.1 Визуальное обследование свай

7.9.1.1 Визуальное обследование выполняется в 3-х отрытых шурфах.

7.9.1.2 Обнажаемая длина свай (под ростверком) - 0,5 м.

7.9.1.3 Для железобетонных свай фиксируется наличие или отсутствие разрушений бетона и отслоение защитного слоя, свидетельствующее о коррозии арматуры.

7.9.1.4 Для буронабивных свай со стальной оболочкой фиксируется наличие или отсутствие коррозии металла труб.

7.9.2 Определение длины свай.

7.9.2.1 Определение длины свай производится при отсутствии данных о длине свай в проектной и исполнительной документации.

7.9.2.2 Существующие методы определения длины свай без полного вскрытия или извлечения свай являются косвенными, они не носят нормативного характера и могут быть предложены только в качестве рекомендуемых.

7.9.2.3 Определение длины свай выполняется одним из геофизических методов:

методом межскважинного прозвучивания, в комплексе работ по обследованию грунтового основания;

сейсмоакустическими методами;

георадиолокационными методами (только при отсутствии железобетонного ростверка).

7.10 Критерии оценки фундаментов по результатам обследования.

7.10.1 Состояние фундамента оценивается как работоспособное, если имеют место следующие дефекты и соблюдаются требования к физико-механическим характеристикам бетона и арматуры:

деформации фундамента не превышают критерии согласно п. 7.10.5 (измерение - согласно п.7.5);

зазор между окрайкой днища и фундаментом за счет просадки фундамента не превышает 25 мм (измерение - согласно 7.7.2);

ширина раскрытия трещин не превышает 0,3 мм, если они находятся выше уровня подземных вод и не превышает 0,2 мм при переменном уровне подземных вод (измерение - согласно п.7.7.3);

площадь отслоения защитного слоя бетона не превышает 5 % от площади поверхности конструкции (измерение - согласно 7.7.3);

сколы, вырывы бетона от механических воздействий не превышают по глубине защитный слой бетона (измерение - согласно 7.7.3);

суммарная площадь участков бетона фундамента с деструкцией не превышает 1 м2 (измерение - согласно 7.7.3);

прочность бетона составляет не менее 90% от проектной (измерение - согласно 7.7.4.1);

марка бетона по водонепроницаемости не ниже проектной (измерение - согласно 7.7.5.2);

марка бетона по морозостойкости не ниже проектной (измерение - согласно 7.7.6.2);

глубина нейтрализации бетона не превышает фактическую толщину защитного слоя рабочей арматуры (измерение - согласно 7.7.8.2);

слой продуктов коррозии на арматуре не превышает 3 мм, потери площади сечения арматуры не превышают 10 %, язвенная коррозия отсутствует (измерение - согласно 7.7.7.2).

7.10.2 Состояние фундамента оценивается как ограниченно работоспособное, если имеют место следующие дефекты и соблюдаются требования к физико-механическим характеристикам бетона и арматуры:

деформации фундамента превышают критерии согласно 7.10.5 (измерение - согласно п. 7.5), при этом по результатам расчёта напряженно-деформированного состояния металлических конструкций эксплуатация резервуара допускается;

зазор между окрайкой днища и фундаментом за счет просадки фундамента не превышает критерии согласно п.7.10.6 (измерение - согласно п. 7.7.2);

ширина раскрытия трещин составляет от 0,3 мм до 0,5 мм, если они находятся выше уровня подземных вод и от 0,3 мм до 0,4 мм при переменном уровне подземных вод. (измерение - согласно п. 7.7.3);

площадь отслоения защитного слоя бетона превышает 1 м2, но составляет от 5% до 20 % от общей площади боковой поверхности конструкции (измерение - согласно 7.7.3);

сколы, вырывы бетона от механических воздействий превышают по глубине защитный слой бетона, но не более 15 см (измерение - согласно п. 7.7.3);

суммарная площадь участков бетона с деструкцией превышает 1 м2, но не более 10 % от площади боковой поверхности конструкции (измерение - согласно 7.7.3);

прочность бетона составляет от 90% до 70 % от проектной (измерение - согласно 7.7.4.1);

марка бетона по водонепроницаемости не ниже проектной (измерение - согласно 7.7.5.2);

марка бетона по морозостойкости не ниже проектной (измерение - согласно 7.7.6.2);

глубина нейтрализации бетона превышает фактическую толщину защитного слоя рабочей арматуры (измерение - согласно 7.7.8.2);

потери площади сечения арматуры составляют от 10% до 15 %, глубина язвенной коррозии не превышает 10% диаметра арматуры (измерение - согласно 7.7.7.2).

7.10.3 Состояние фундамента считается аварийным, если параметры дефектов превышают указанные в п. 7.10.2 и/или имеются следующие дефекты:

глубина язвенной коррозии арматуры превышает 10% ее диаметра;

разрыв стержней рабочей арматуры;

7.10.4 Отнесение конструкции к перечисленным категориям состояния производится по худшему из перечисленных дефектов и требований.

7.10.5 Предельно допустимые значения изменений разности высотных отметок, осадок и кренов фундаментов резервуаров приведены в Таблицах 7.2 - 7.4.

Таблица 7.2 - Разность высотных отметок фундамента для РВС (П, ПК) полистовой сборки, не более:

Наименование параметров

Предельное отклонение при диаметре резервуара, мм

до 12 м

св. 12 м до 25 м

св. 25 м

При пустом резервуаре:







- разность отметок соседних точек на расстоянии 6 м по периметру

10

15

15

- разность отметок любых других точек

20

25

30

При взливе до уровня, максимального по технологической карте







- разность отметок соседних точек на расстоянии 6 м по периметру

20

25

30

- разность отметок любых других точек

30

35

40

Предельные значения для эксплуатируемых РВС (П, ПК) должны быть увеличены по сравнению с указанными в таблицах:

при сроке эксплуатации более 5 лет - в 1,3 раза;

при сроке эксплуатации более 20 лет - в 2 раза.

Таблица 7.3 Разность высотных отметок фундамента для рулонированных РВС (П, ПК), не более:

Объем резервуара, м3

Разность отметок наружного контура днища, мм

При пустом резервуаре

при взливе до уровня, максимального по технологической карте

смежных точек на расстоянии 6 м по периметру

Любых других точек

смежных точек на расстоянии 6 м по периметру

любых других точек

1000

15

40

30

60

2000 - 5000

20

50

40

80

10 000 - 20 000

15

45

35

75

30 000 - 50 000

30

60

50

100

Предельные значения для эксплуатируемых РВС (П, ПК) должны быть увеличены по сравнению с указанными в таблицах:

при сроке эксплуатации более 5 лет - в 1,3 раза;

при сроке эксплуатации более 20 лет - в 2 раза.

Таблица 7.4 - Предельно допустимые осадки и крены фундамента (основания) резервуаров

Объем резервуара, м3

Диаметр резервуара, D2), м

Предельная величина абсолютной осадки S, мм

Предельная величина разности осадок между центральной частью днища и стенкой резервуара ΔS=0,003·R1), мм

Предельная величина крена фундамента резервуара РВС i

Предельная величина крена фундамента резервуара РВСП (ПК, ПА) I

1

2

3

4

5

6

1000

10,43

200

15

0,004

-

2000

15,18

200

25

0,004

-

3000

18,90

200

30

0,004

0,002

5000

22,80

200

35

0,004

0,002

10000

35,50

200

55

0,004

0,002

20000

45,60

200

70

0,004

0,002

30000

45,60

200

70

0,004

0,002

50000

60,70

200

90

-

0,002

1) предельные значения, установленные в колонке 4, определяются только при освобождении резервуара от продукта; остальные предельные значения установлены независимо от уровня взлива

2) при несоответствии фактического диаметра резервуара приведенной в таблице емкости резервуара показатели принимаются по значению диаметра

7.10.6 Предельно-допустимые значения зазора между окрайкой днища и фундаментом резервуара приведены в таблице 7.5

Таблица 7.5 Предельно допустимые значения зазора между окрайкой днища и фундаментом

Высота резервуара, м

Раскрытие зазора, мм

Предельная протяженность зазора, м

Примечания

Не более 12

25 - 70

1,5

Зазор раскрытием более 70 мм недопустим независимо от протяженности

Свыше 12-ти

25 - 50

2,0

Зазор раскрытием более 50 мм недопустим независимо от протяженности

7.10.7 При оценке состояния фундамента эксплуатирующегося резервуара как ограниченно работоспособного по состоянию железобетонных конструкций фундамента (дефекты согласно п. 7.10.2, кроме требований о деформациях и зазоре) необходимо выполнить ремонт фундамента; при этом срок безопасной эксплуатации фундамента резервуара рассчитывается как срок эксплуатации фундамента с коррозионными повреждениями арматуры в соответствии с разделом 11.

7.10.8 При оценке состояния фундамента эксплуатирующегося резервуара как ограниченно работоспособного по причине превышения деформациями и зазором значений, указанных в п.п. 7.10.5, 7.10.6 необходимо выполнить ремонт фундамента и/или усиление основания; срок и условия безопасной эксплуатации фундамента принимается равным расчётному для резервуаров в целом согласно РД «Оценка технического состояния резервуаров» на основании расчёта напряженно-деформированного состояния стенки резервуара.

7.10.9 При оценке состояния фундамента резервуара как аварийного дальнейшая эксплуатация фундамента не допускается без выполнения его ремонта и/или усиления основания.

7.10.10 Решение о методах ремонта фундамента, необходимости и методах усиления основания, возможности дальнейшего повторного использования фундамента и основания или замены фундамента принимает проектная организация при разработке проекта ремонта, реконструкции резервуара.

8 Лабораторные исследования образцов грунта, воды, материалов фундамента

8.1 Лабораторные исследования грунтов

8.1.1 Лабораторные исследования выполняются по ГОСТ 30416, ГОСТ 12536. Отбор, упаковка, транспортирование и хранение образцов грунта, предназначенных для лабораторных испытаний, производят по ГОСТ 12071. Обработка результатов испытаний выполняется в соответствии с ГОСТ 20522 с целью:

определения состава, состояния, физических, механических свойств для классификации грунтов в соответствии с ГОСТ 25100;

определения их нормативных и расчетных характеристик;

выявления степени однородности;

выделения инженерно-геологических элементов,

определения изменения состояния и свойств во времени.

8.1.2 Количество образцов для лабораторных испытаний в соответствии с 8.3.4.

8.1.3 Определяется природная влажность, плотность, границы текучести и раскатывания по ГОСТ 5180, деформационные (модуль деформации) и прочностные характеристики (угол внутреннего трения и сцепление) грунта по ГОСТ 12248.

8.1.4 Вид и состав лабораторных определений характеристик грунта выбираются в соответствии с СП 11-105-97 ч.I (приложение М).

8.1.5 Перечень видов лабораторных испытаний грунтов приведен в таблице 8.1.

Таблица 8.1 - Лабораторные исследования грунтов при обследовании оснований

Характеристика, метод

Необходимость проведения определений для грунтов

Номер государственного стандарта на методы определения свойств грунтов

скальные

Крупнообломочные

песчаные

глинистые

Природная влажность

С

+

+

+

5180-84

Плотность

+

+

+

+

5180-84

Плотность частиц грунта

-

+

+

+

5180-84

Границы текучести и раскатывания

-

С

-

+

5180-84

Коэффициент фильтрации

-

-

С

С

25584-90

Характеристики прочности и деформируемости при компрессионном сжатии

-

С

С

+

12248-96

Характеристики прочности и деформируемости при трехосном сжатие

-

С

С

+

12248-96

Сопротивление срезу (прочность) методом одноплоскостного среза

-

С

С

+

12248-96

Примечание - "+" - определения выполняются;

 "-" - определения не выполняются;

 "С" - определения выполняются при соответствующем обосновании

8.1.6 Для специфических грунтов дополнительно определяют (СП 11-105-97, ч. III):

а) для просадочных грунтов:

1) начальную просадочную влажность по ГОСТ 23161;

2) относительную деформацию просадочности по ГОСТ 23161;

3) начальное просадочное давление по ГОСТ 23161.

б) для набухающих грунтов:

1) давление набухания по ГОСТ 24143;

2) влажность набухания по ГОСТ 24143;

3) относительную деформацию набухания по ГОСТ 24143.

в) для органо-минеральных грунтов:

1) фильтрационные характеристики по ГОСТ 25584;

2) содержание органических веществ по ГОСТ 23740.

8.2 Лабораторные исследования грунтовой воды

8.2.1 Лабораторные исследования по определению химического состава подземных и поверхностных вод необходимо выполнять для определения их агрессивности к бетону и стальным конструкциям.

8.2.2 Для оценки химического состава воды следует проводить стандартный анализ (СП 11-105-97 ч.I., Приложение Н). Соответствующие показатели химического состава и методы их лабораторного определения приведены в таблице 8.2.

Таблица 8.2 - Методы определения показателей химического состава воды

Показатели химического состава воды

Метод испытания или обозначение государственного стандарта на методы определения

Физические свойства:



температура в момент взятия пробы, °С

ГОСТ 1030-81

Водородный показатель рН

ГОСТ 2874-82*

Сухой остаток

ГОСТ 18164-72

Гидрокарбонаты

Унифицированный

Карбонаты

Унифицированный

Сульфаты

ГОСТ 4389-72

Хлориды

ГОСТ 4245-72

Кальций

Унифицированный

Натрий + калий1)

Унифицированный

Жесткость:

общая1)

ГОСТ 4151-72*

карбонатная1)

-

постоянная1)

-

Углекислота свободная

Унифицированный

Окисляемость перманганатная

Унифицированный

Кремнекислота1)

Унифицированный

Соединения азота:

нитраты

нитриты

Аммоний

ГОСТ 18826-73

ГОСТ 4192-82

ГОСТ 4192-82

Железо:

общее2)

закисное

Окисное

ГОСТ 4011-72*

Унифицированный



Магний

Унифицированный

1) Определяется по расчету

2) Не определяется

8.3 Лабораторные испытания бетона.

8.3.1 Количество и размеры образцов выбираются согласно разделу 7.

8.3.2 В лабораторных условиях определяются следующие свойства бетона в соответствии с разделом 7:

прочность;

морозостойкость;

степень карбонизации;

наличие хлоридов.

9 Требования к инструментам, оборудованию, материалам, применяемым при выполнении работ

9.1 Перечень приборов, применяемых для геодезических измерений, приведен в табл. 9.1.

Таблица 9.1

Наименование оборудования или средства измерения

Документ

Нивелир

ГОСТ 10528-90*

Теодолит

ГОСТ 10529-96

Рейки нивелирные

ГОСТ 10528-90*

Лазерный дальномер



Штативы под геодезические приборы

ГОСТ 11897-94

9.2 Перечень приборов и инструментов, применяемых для обследования грунтов, приведен в таблице 9.2.

Таблица 9.2

Наименование оборудования или средства измерения

Документ

Вид работ

Тахеометр



Привязка буровых скважин

Установка колонкового бурения



Колонковое бурение

Грунтонос задавливающего типа



Отбор грунтов

Установка статического зондирования

ГОСТ 19912-2001

Испытание грунтов статическим зондированием

Штамп

ГОСТ 20276-99

Испытание грунтов штампом

Индикаторы часового типа

ГОСТ 12248-96

Измерение деформации

Динамометр

ГОСТ 12248-96

Испытания грунтов

Штангенциркуль

ГОСТ 5180-84

Линейные измерения

РН-метр

ГОСТ 26423-85 - 26428-85

Химанализ грунтовых вод

Георадары



Геофизические исследования грунтов

Аппаратура резонансно-акустического профилирования



Геофизические исследования грунтов

Сейсмостанция



Геофизические исследования грунтов

Наименование оборудования или средства измерения

Документ

Вид работ

Комплект лабораторного оборудования для определения физико-механических свойств грунтов

ГОСТ 12248-96



9.3 Приборы и инструменты для обследования железобетонных конструкций приведены в таблице 9.3

Таблица 9.3

Наименование и/или марка оборудования или средств измерения

Документ

Вид контроля

Лазерный дальномер



Выполнение линейных измерений

Стальная рулетка



Выполнение линейных измерений

Ультразвуковой дефектоскоп

ГОСТ 17624-87

Импульсный ультразвуковой

Склерометр Шмидта

ГОСТ 22690-88

Определение прочности бетона методом упругого отскока

Устройства для испытания образцов на усталость

ГОСТ 22690-88

Определение прочности бетона методом отрыв со скалыванием

Измеритель защитного слоя бетона, диаметра и расположения арматуры

ГОСТ 2294-93

Определение толщины защитного слоя бетона и расположения арматуры

Буркер, сверлильный станок



Отбор кернов

Дисковая пила, алмазные диски



Обработка кернов

Весы

ГОСТ 5180-84

Лабораторные испытания образцов

Штангенциркуль

ГОСТ 5180-84

Измерения диаметра арматуры

Линейка стальная

ГОСТ 5180-84

Измерения образцов

Пресс испытательный гидравлический

ГОСТ 5180-84

Лабораторные испытания образцов

Прибор для обнаружения и оценки степени коррозии арматуры



Обнаружение и оценка степени коррозии арматуры в железобетонных конструкциях

Измеритель воздухо-водонепроницаемости бетона по ГОСТ 12730.5-84

ГОСТ 12730.0-78

Полевые испытания бетона на водонепроницаемость

Стенд для испытания на водонепроницаемость

ГОСТ 12730.0-78

Лабораторные испытания образцов

Морозильная камера на -50°С:

ГОСТ 10060.2-95

Лабораторные испытания образцов

Емкость для оттаивания образцов

ГОСТ 10060.2-95

Лабораторные испытания образцов

Перфоратор



Вскрытие бетона

Лупа мерительная



Определение ширины раскрытия трещины

Измеритель длины свай



Измерение длины свай

Георадиолокационная система



Обследование наличия и состояния железобетонных свай

9.4 Оборудование, применяемое при проведении работ по обследованию, должно быть сертифицировано, аттестовано и поверено в установленном порядке. Требования по точности приборов, применяемых при производстве работ, приведены в Приложении К.

10 Требования по охране труда, промышленной и пожарной безопасности при проведении обследования фундаментов и оснований резервуаров

10.1 Промышленная безопасность при проведении работ по обследованию фундаментов и оснований резервуаров

10.1.1 Резервуары для хранения нефти относятся к опасным производственным объектам; работы по обследованию фундаментов и оснований резервуаров должны проводится в соответствии с требованиями нормативных документов по промышленной безопасности, пожарной безопасности, по охране труда, в том числе:

СНиП 2.11.03-93;

СНиП 12-03-2001;

СП 12-135-2003;

ПБ 03-605-03;

ПБ 08-624-03;

ОР-15.00-45.21.30-КТН-003-1-01;

РД-13.220.00-КТН-575-06

РД-13.100.00-КТН-225-06

РД-13.100.00-КТН-226-06

10.2 Мероприятия по обеспечению безопасности производства работ

10.2.1 Для производства работ по обследованию издается совместный приказ между филиалом (РНУ) ОАО МН и подрядной организацией, в соответствии с которым назначаются:

лицо, ответственное за организацию безопасного производства работ - из числа руководителей структурного подразделения ЛПДС (НПС);

лицо, ответственное за соблюдение работниками подрядной организации требований правил и норм промышленной, пожарной безопасности и охраны труда на территории эксплуатирующей организации - из числа руководителей подрядной организации;

специалисты ЛПДС (НПС), ответственные за выполнение подготовительных работ;

специалисты подрядной организации, ответственные за проведение работ по обследованию фундаментов и оснований резервуаров.

специалисты подрядной организации, ответственные за соблюдение природоохранного законодательства РФ на местах производства работ.

После прохождения персоналом Подрядчика инструктажа по охране труда, пожарной безопасности и экологического инструктажа допуск к работам осуществляется в соответствии с ОР-15.00-45.21.30-КТН-004-1-03.

10.2.2 До начала выполнения работ по технической диагностике резервуаров филиалом (РНУ) ОАО МН совместно с подрядной организацией, выполняющей диагностику, должны быть разработаны мероприятия, которые обеспечивают безопасность персонала, предотвращение случайных возгораний, взрывов, повреждений или разрушений.

10.2.3 Ответственность за организацию проведения работ по технической диагностике возлагается на отдел эксплуатации ОАО МН.

10.3 Требования к организациям, выполняющим работы по обследованию

10.3.1 Организации, осуществляющие деятельность на опасных производственных объектах, в том числе работы по обследованию фундаментов и оснований под резервуары, обязаны:

выполнять требования промышленной безопасности, содержащиеся в Федеральных законах и нормативных правовых актах Российской Федерации и в нормативных технических документах, принятых в установленном порядке;

иметь в штате работников, удовлетворяющих соответствующим квалификационным требованиям, в количестве, необходимом для осуществления деятельности;

обеспечивать проведение подготовки и аттестации руководителей, специалистов и работников в области промышленной безопасности в порядке, установленном федеральными надзорными органами.

иметь в наличии нормативные правовые акты и нормативные технические документы, включая нормативные документы Госгортехнадзора России, необходимые для осуществления деятельности по обследованию;

иметь согласованные в установленном порядке с надзорными органами методики проведения обследования фундаментов и оснований;

выполнять распоряжения и предписания, выданные уполномоченными надзорными органами;

проводить работы по обследованию фундаментов и оснований резервуаров в объеме, предусмотренном программой и методиками.

10.4 Требования к персоналу, проводящему работы по обследованию

10.4.1 К работам на опасных производственных объектах допускаются работники после проведения инструктажа по охране труда и при наличии удостоверения, дающего право допуска к определенному виду работ.

10.4.2 Инструктаж по технике безопасности труда специалистов, проводящих обследование, должен проводится не позднее месяца со дня зачисления в штат, а в дальнейшем с периодичностью не реже одного раза в год.

Проверка знаний должна оформляться протоколом комиссии, утверждаемой приказом организации, проводящей работы по обследованию.

10.4.3 Инженерно-технические работники должны иметь удостоверения об учебе и проверке знания безопасных методов проведения работ.

10.4.4 Специалисты, проводящие обследование должны быть обучены правилам оказания доврачебной помощи пострадавшим при несчастных случаях, и уметь оказывать помощь пострадавшим.

10.4.5 Перед началом выполнения работ по обследованию, с целью ознакомления работников с общими правилами и нормами безопасности, основными положениями трудового законодательства, правилами внутреннего трудового распорядка, правилами поведения на территории ОАО МН, характеристиками опасных и вредных производственных факторов проводится: вводный инструктаж, вводный и периодический инструктаж по пожарной безопасности, инструктаж по управлению охраной окружающей среды, первичный и целевой.

10.4.6 Специалисты, проводящие обследование должны быть обучены правилам оказания доврачебной помощи пострадавшим при несчастных случаях, и уметь оказывать помощь пострадавшим;

10.4.7. Персонал, проводящий обследование, допускается к проведению работ только при наличии спецодежды, спецобуви и других средств индивидуальной защиты: каски строительные; средства защиты органов дыхания и зрения (при необходимости).

10.5 Требования к оборудованию, применяемому при обследовании

10.5.1 Технические устройства, в том числе иностранного производства, применяемые на опасных производственных объектах и включенные в перечень, утверждаемый в порядке, определенном Правительством Российской Федерации, подлежат сертификации на соответствие требованиям промышленной безопасности и должны иметь разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору.

10.5.2 Технические средства, технологические процессы, методики, материалы и химические вещества, средства индивидуальной и коллективной защиты работников, в том числе иностранного производства, используемые при обследовании объектов нефтегазовой промышленности, должны соответствовать требованиям охраны труда, установленным в Российской Федерации, и иметь сертификаты соответствия.

10.5.3 Эксплуатация оборудования без технических паспортов и формуляров запрещена.

10.6 Требования безопасности при выполнении шурфовых работ и бурении скважин

10.6.1 При проведении шурфовых работ и бурении скважин следует руководствоваться требованиями СНиП 12-04-2002 ч. 2 .

10.6.2 До начала производства шурфовых работ и бурения скважин необходимо получить данные в соответствующих органах о наличии на участке подземных сооружений, обозначить их на месте, получить разрешение на производство работ, и проинструктировать персонал, ведущий работы.

10.6.3 Буровые и шурфовые работы должны проводиться по наряду-допуску после получения разрешения от администрации объекта, расположение каждой скважины и каждого шурфа должно быть согласовано на месте с представителями эксплуатирующей организации, знающих точное расположение всех подземных коммуникаций и отвечающих за их сохранность, эксплуатацию и технику безопасности.

10.6.4 Проведение шурфовых работ и бурение скважин в зоне коммуникаций следует выполнять под непосредственным контролем руководителя работ.

10.6.5 Размеры шурфов, их крепление и меры безопасности при разработке и засыпке должны отвечать СНиП 12-04-2002, ч. 2 (раздел 5).

10.6.6 Шурфы следует предохранять от попадания в них атмосферных осадков.

10.6.7 Обследование фундамента в шурфах разрешается только после оформления наряда-допуска по форме СНиП 12-03-2001 (Приложение Д).

10.6.8 Перед спуском в открытый шурф обследователь должен тщательно проверить:

отсутствие в шурфе газов, следов нефти, нефтепродуктов;

правильность и надежность креплений шурфа;

отсутствие нависающих и грозящих обвалом глыб грунта, камня, и пр.

отсутствие стоящих наверху близ шурфа людей или лежащих на уступах фундамента тяжелых предметов;

установку ограждений и предупреждающих знаков.

10.6.9 Подкопы под ростверки свайных фундаментов допускаются в каждом конкретном случае только с разрешения руководителя работ при условии удовлетворительного состояния свай и самих ростверков.

10.6.10 Шурфы, по мере их готовности, подлежат приему с соответствующим обследованием и обратной засыпкой в срок не более трех дней по распоряжению руководителя работ по обследованию.

10.6.11 Ручное бурение скважин (без копра и треноги) допускается:

комплектом 70 мм - глубиной до 15 м;

комплектом 89 мм - глубиной до 12 м;

комплектом 127 мм - глубиной до 10 м.

10.6.12 Высота штанги над поверхностью грунта при ручном бурении не должна превышать 4 м.

10.6.13 Переставлять зажимной хомут или снимать его с бурового наконечника во время отбора образца грунта при ручном бурении не допускается.

10.6.4 Подъем штанги в сборе на руках длиной свыше 3 м без перестановки шарнирного хомута при обсаженных трубах при ручном бурении не допускается.

10.6.15 Выполнение буровых работ механизированным способом должно выполнятся в соответствии с требованиями СНиП 12-04-2002 (раздел 6).

10.7 Требования по охране окружающей среды при обследовании фундаментов и оснований

10.7.1 Организацией, проводящей обследование, должны соблюдаться требования по охране окружающей среды:

федеральные;

региональные;

ОАО "АК "Транснефть";

ОАО МН.

11 Расчет оснований резервуаров по несущей способности и деформациям. Расчет фундаментов по несущей способности и на долговечность

11.1 Требования к исходным данным для расчета оснований и фундаментов резервуаров.

11.1.1 Для расчета оснований и фундаментов используются следующие исходные данные:

значения эксплуатационных нагрузок - должны быть приведены в техническом задании на выполнение работ по обследованию;

результаты обследования грунтов основания: инженерно-геологические разрезы с указанием мест отбора проб грунта и участков их полевых испытаний, нормативные и расчетные значения физико-механических характеристик грунтов, наличие специфических грунтов и их характеристики, графики полевых испытаний грунтов, гидрогеологические условия;

конструктивное решение фундамента и его геометрические размеры, полученные (измеренные) по результатам обследования;

прочностные характеристики бетона фундамента, измеренные при обследовании;

параметры армирования фундамента: диаметры и расчетные сопротивления арматуры, степень коррозионного поражения арматуры, полученные при обследовании.

11.2 Расчет оснований резервуаров.

11.2.1 Расчет оснований по деформациям

11.2.1.1 Целью расчета основания при реконструкции является проверка выполнения условия ограничения абсолютных и относительных перемещений, при которых гарантируется эксплуатация резервуара в соответствии с проектными требованиями.

11.2.1.2 Расчет основания по деформациям под фундаментами мелкого заложения (кольцевым, плитным) выполняется в соответствии с требованиями раздела 5.5 СП 50-101-2004.

11.2.1.3 Расчет основания по деформациям под свайным фундаментом с висячими сваями, сваями-стойками выполняется в соответствии с требованиями раздела 7.4 СП 50-102-2003.

11.2.1.4 Деформация основания резервуара характеризуется следующими параметрами:

средней осадкой резервуара S;

креном фундамента i.

11.2.1.5 Расчет основания по деформациям выполняется на сочетание нагрузок:

постоянных - собственный вес резервуара;

длительных - давление жидкости и вес стационарного оборудования;

кратковременных - снеговая и ветровая нагрузки;

особых - сейсмические воздействия.

Коэффициент надежности по нагрузке gf = 1 в соответствии с п. 5.2 СП 50-102-2003.

Необходимые для расчета формулы и таблицы приведены в Приложении М, раздел 1.

11.2.2 Расчет оснований по несущей способности

11.2.2.1 Расчет оснований резервуаров по несущей способности следует выполнять в случаях, если:

резервуар расположен на откосе или вблизи откоса;

основание сложено медленно уплотняющимися водонасыщенными глинистыми, органоминеральными и органическими грунтами.

11.2.2.2 Расчет оснований по несущей способности выполняется в соответствии с требованиями СП 50-101-2004, раздел 5.6.

11.3 Расчет фундаментов резервуаров

11.3.1 Расчет фундаментов по прочности и несущей способности.

11.3.1.1 Расчет фундамента по несущей способности выполняется для определения его пригодности к дальнейшей эксплуатации, необходимости усиления (ремонта).

11.3.1.2 Расчет конструкций фундаментов производят по двум группам предельных состояний:

первой группы - по прочности, с учетом деформированного состояния;

второй группы - по образованию и раскрытию трещин.

11.3.1.3 Расчет по второй группе предельных состояний (трещиностойкости) не выполняется, если ширина раскрытия трещин в существующих конструкциях при максимальных фактических нагрузках не превосходит допустимых значений, установленных для ограниченно работоспособного состояния фундамента, а усилия от возможных нагрузок при эксплуатации, после реконструкции не превышают значения усилий от фактически действующих нагрузок.

11.3.1.4 Расчет фундамента выполняется на сочетание нагрузок:

постоянных - собственный вес резервуара и вес стационарного оборудования;

длительных - давление жидкости и вес стационарного оборудования;

кратковременных - снеговая и ветровая нагрузки;

особых - сейсмические воздействия и воздействия, обусловленные деформациями основания, вызванными коренным изменением структуры грунта.

11.3.1.5 Коэффициент надежности по нагрузке при расчете по 1-ой группе предельных состояний принимается в соответствии с требованиями СНиП 2.01.07-85* (п. 1.3).

11.3.1.6 Коэффициент надежности по нагрузке при расчете по 2-й группе предельных состояний принимается равным единице.

11.3.1.7 В случае, если усилия в конструкции фундамента превышают его несущую способность, то состояние такой конструкции признается ограниченно работоспособным или аварийным. Фундамент подлежит усилению, ремонту или замене.

Решение об усилении или замене фундамента принимает проектная организация, выполняющая проектирование капитального ремонта резервуара.

11.3.2 Методика расчета фундаментов приведена в Приложении М, Раздел 2.

11.4 Расчет фундаментов по долговечности железобетонных конструкций.

11.4.1 Долговечность железобетонных конструкций фундамента резервуара определяется:

долговечностью бетона;

долговечностью арматуры.

11.4.2 Долговечность бетона характеризуется сохранением:

прочности, отвечающей проектным требованиям;

сохранением защитных свойств по отношению к арматуре;

сохранением сплошности (отсутствием трещин, опасных каверн и т.п.).

11.4.3 Долговечность арматуры характеризуется:

сохранением прочности стали, отвечающей проектным требованиям;

отсутствием недопустимого уменьшения сечения за счет коррозионных повреждений;

сохранением сплошности (отсутствием разрывов) арматуры).

11.4.4 Расчет долговечности бетона

11.4.4.1 Расчет долговечности бетона проводится в 4 этапа:

расчет кинетики изменения прочности бетона во времени;

расчет глубины и кинетики карбонизации бетона;

расчет скорости коррозии бетона при воздействии слабоагрессивных жидких кислотных сред;

расчет сохранения проектных требований по морозостойкости.

11.4.4.2 Расчет кинетики изменения прочности бетона во времени следует проводить раздельно для:

бетона каждого класса (марки) по прочности;

сборного и монолитного железобетона;

конструкций, подвергавшихся и не подвергавшихся воздействию атмосферных осадков, инсоляции;

конструкций, находившихся в зоне переменного уровня воды (при их доступности).

11.4.4.3 Расчет кинетики изменения прочности бетона, глубины и кинетики карбонизации бетона, скорости коррозии бетона при воздействии слабоагрессивных жидких кислотных сред, сохранения проектных требований по водонепроницаемости проводится согласно Приложению Н, разделы 1, 2, 3.

11.4.4.4 Расчет сохранения проектных требований по морозостойкости

Расчет сохранения проектных требований по морозостойкости бетона проводят путем испытания на морозостойкость по ГОСТ 10060.1 кернов, выбуренных из конструкций, и сравнения результатов с проектной маркой по морозостойкости.

Расчет по морозостойкости проводят для бетона одной проектной марки по морозостойкости, независимо от вида конструкций.

Если на момент обследования марка бетона по морозостойкости не стала ниже проектной, то принимается, что по этому параметру бетон обеспечивает долговечность железобетонных конструкций.

11.4.5 Расчет долговечности арматуры в бетоне

11.4.5.1 Коррозия стальной арматуры в бетоне начинается, как правило, после того как полностью израсходованы пассивирующие свойства защитного слоя (нейтрализация и/или разрушение защитного слоя, эксплуатационные трещины с шириной раскрытия более 0,15 мм). В тех случаях, когда бетон недостаточно уплотнен в процессе укладки или в силу других причин, вызвавших неудовлетворительное качество защитного слоя, коррозия арматуры может происходить непосредственно после укладки бетона.

11.4.5.2 Расчет долговечности стальной арматуры железобетонного фундамента резервуара проводится согласно Приложению Н, раздел 4.

11.4.5.3 Допустимое уменьшение радиуса арматуры (Ro - Rt) определяется проектной организацией, исходя из условий работы конкретной конструкции. Здесь Ro и Rt - начальный и конечный (допустимый) радиус стержня, мм.

11.4.5.4 При отсутствии требований проектной организации допустимое уменьшение радиуса арматуры принимается, исходя из условия уменьшения процента сечения арматуры не более, чем на 15%.

11.4.6 Долговечность фундаментов резервуаров устанавливается по минимальному значению (в годах) параметров долговечности бетона и арматуры, полученным согласно требованиям 11.5.4 и 11.5.5.

12 Номенклатура документов для регистрации результатов обследований и расчетов

12.1 Перечень документов для регистрации результатов обследований и расчетов:

Акт освидетельствования съемочной геодезической сети;

Перечень геодезических знаков;

Каталог координат и высот геологических выработок;

Протокол вертикальных измерений деформаций основания резервуара;

Протокол определения прочности бетона фундамента;

Протокол определения характеристик армирования фундамента;

Протоколы отбора образцов бетона для лабораторных испытаний:

1) Протокол лабораторных испытаний образцов бетона;

2) Протокол определения глубины карбонизации бетона;

3) Протокол определения глубины проникновения хлоридов в бетон;

4) Протокол определения морозостойкости бетона;

5) Протокол определения водонепроницаемости бетона;

Протокол полевых испытаний грунтов;

Протокол испытания грунтов статической нагрузкой (штампом);

Протокол лабораторных испытаний образцов грунта;

1) Протокол испытания сопротивлению грунта срезу (сдвигу);

2) Протокол компрессионных испытаний;

3) Протокол лабораторных испытаний грунтовой воды;

4) Протокол химического анализа воды;

Ведомость дефектов железобетонных конструкций;

Техническое заключение по результатам обследования фундамента и основания резервуара в составе работ по частичной технической диагностике РВС;

Техническое заключение по результатам обследования фундамента и основания резервуара в составе работ по полной технической диагностике РВС;

Техническое заключение по результатам обследования фундамента и основания резервуара для определения причин развития недопустимых деформаций РВС;

Техническое заключение по результатам обследования фундамента и основания резервуара при реконструкции РВС.

12.2 Типовые формы документов для регистрации результатов обследований и расчетов приведены в приложении Л (обязательном).

Приложение А
(обязательное)

Перечень работ к типовому техническому заданию на проведение частичной технической диагностике вертикального стального резервуара

Перечень работ по обследованию фундаментов, выполняемых в составе работ по частичной диагностике резервуаров, в соответствии с Разделом 5 РД "Методика обследования фундаментов и оснований резервуаров" принимается следующим:

№№

п/п

Виды работ

1

Изучение технической документации

1.1

Анализ конструктивного решения фундамента и основания

1.2

Анализ сведений по выполненным ранее работам по измерению деформаций фундамента

2

Измерение деформаций фундамента

2.1

Освидетельствование или создание, при ее отсутствии, съемочной геодезической сети

2.2

Освидетельствование существующих или установка новых деформационных марок (выполняется для резервуаров, имеющих железобетонный кольцевой фундамент)

2.3

Выполнение измерений вертикальных перемещений

2.4

Обработка результатов измерений

3

Обследование фундамента (при наличии доступа)

3.1

Визуальное обследование фундамента

3.2

Составление ведомости дефектов по результатам визуального обследования

4

Разработка выводов по результатам обследования

4.1

Выводы о соотношении величин деформаций фундамента с предельно-допустимыми величинами.

4.2

Выводы о состоянии фундамента

5

Разработка Заключения по результатам обследования с указанием о необходимости (отсутствии необходимости) обследования основания

Приложение Б
(обязательное)

Перечень работ к типовому техническому заданию на полную техническую диагностику на проведение обследования фундамента и основания при отсутствии недопустимых деформаций

Перечень работ по обследованию фундаментов и оснований, выполняемых в составе работ по полной диагностике резервуаров, в соответствии с Разделом 5 РД "Методика обследования фундаментов и оснований резервуаров" принимается следующим:

№№

п/п

Виды работ

1

Изучение технической документации

1.1

Анализ конструктивного решения фундамента и основания

1.2

Анализ сведений по выполненным ранее работам по измерению деформаций фундамента

2

Измерение деформаций фундамента

2.1

Освидетельствование или создание при ее отсутствии съемочной геодезической сети

2.2

Освидетельствование существующий или установка новых деформационных марок (выполняется для резервуаров, имеющих железобетонный фундамент)

2.3

Выполнение измерений вертикальных перемещений

2.4

Обработка результатов измерений

3

Обследование фундамента (при наличии)

3.1

Визуальное обследование фундамента, в том числе в отрытых шурфах

3.2

Визуальное обследование свайного ростверка и свай (при наличии) в отрытых шурфах

3.3

Составление ведомости дефектов по результатам визуального обследования

3.4

Инструментальное обследование фундамента (при наличии).

3.5

Инструментальное обследование свайного ростверка (при наличии).

3.6

Расчет фундамента (при необходимости выполнения)

3.7

Расчет основания (при необходимости выполнения)

4

Разработка выводов по результатам обследования

4.1

Выводы о соотношении величин деформаций основания с предельно-допустимыми величинами.

4.2

Выводы о состоянии фундамента (при наличии)

4.3

Выводы о состоянии свайного ростверка и свай (при наличии)

5

Разработка Заключения по результатам обследования с указанием о необходимости (отсутствии необходимости) дополнительного обследования основания и фундамента

Приложение В
(обязательное)

Перечень работ к типовому техническому заданию на проведение обследования фундамента и основания РВС для определения причин развития недопустимых деформаций

Перечень работ по обследованию фундаментов и оснований, для определения причин появления недопустимых деформаций, в соответствии с Разделом 5 РД "Методика обследования фундаментов и оснований резервуаров" принимается следующим:

№№

п/п

Виды работ

1

Изучение технической документации

1

Анализ конструктивного решения фундамента и основания

1.2

Анализ сведений по выполненным ранее работам по измерению деформаций фундамента

1.3

Анализ проведенных ранее инженерно-геологических изысканий

2

Обследование основания

2.1

Бурение скважин с отбором образцов грунта и воды, определение уровня грунтовых вод

2.2

Полевые испытания грунтов

2.3

Исследования грунтов геофизическими методами (при соответствующем обосновании)

2.4

Лабораторные исследования физико-механических свойств грунтов

2.5

Химанализ подземных вод

2.6

Камеральная обработка результатов обследования

3

Обследование фундамента (при наличии)

3.1

Визуальное обследование фундамента, в том числе в отрытых шурфах

3.2

Визуальное обследование свайного ростверка и свай (при наличии) в отрытых шурфах

3.3

Составление ведомости дефектов по результатам визуального обследования

3.4

Инструментальное обследование фундамента (при наличии).

3.5

Инструментальное обследование свайного ростверка (при наличии).

3.6

Обследование свайного фундамента геофизическими методами

4

Расчеты основания и фундамента

4.1

Расчет основания (при необходимости выполнения)

4.2

Расчет фундамента (при необходимости выполнения)

5

Разработка выводов по результатам обследования

5.1

Выводы о причинах развития недопустимых деформаций

5.2

Выводы о состоянии фундамента (при наличии)

5.3

Выводы о состоянии свайного ростверка и свай (при наличии)

5.4

Вывод о необходимости натурного испытания свай

6

Разработка Заключения по результатам обследования с указанием состояния основания и фундамента и причин возникновения недопустимых деформаций

Приложение Г
(обязательное)

Форма типового технического задания на проведение обследования фундамента и основания при реконструкции РВС

СОГЛАСОВАНО



УТВЕРЖДАЮ

_____________________



_____________________

(должность)



(должность)

_______________ _____________



______________ _____________

(подпись)                 Ф.И.О.



(подпись)                Ф.И.О.



Техническое задание

на проведение обследования фундамента и основания при реконструкции РВС

_____________________________________________________________________________

(тип и технологический номер резервуара, НПС, ЛПДС)

Разработал:

Начальник ОЭ ОАО МН ___________________ __________________

(подпись)                                                 Ф.И.О.



200__ г



Настоящее техническое задание определяет требования, предъявляемые к проведению работ, выполняемых в соответствии с договором №_________________ от «_____»___________200__ г.



Заказчик _____________________________________________________________________

Исполнитель __________________________________________________________________

Объект проведения работ по обследованию

РНУ- ________________________________________________________________________

НПС (ЛПДС) _________________________________________________________________

Тип резервуара ________________________________________________________________

Технологический номер резервуара ______________________________________________

Требования к выполнению работ на проведение обследования фундамента и основания при реконструкции РВС

1. Сроки проведения технической диагностики резервуара:

начало_____________________________ окончание_______________________________

(указать число, месяц, год)                                                      (указать число, месяц, год)

2. Продолжительность работ по технической диагностике резервуара: по согласованному плану - графику

3. Услуги, представляемые Заказчиком

Заказчик представляет Исполнителю:

- проектную и исполнительную документацию по устройству фундамента и основания;

- обеспечивает доступ к обследуемым конструкциям;

- обеспечивает разрешение на отбор образцов из конструкций для лабораторных испытаний.

4. Перечень работ по обследованию фундаментов и оснований при реконструкции с РВС, в соответствии с Разделом 5 РД "Методика обследования фундаментов и оснований резервуаров" принимается следующим:

№№

п/п

Виды работ

1

Изучение технической документации

1.1

Анализ конструктивного решения фундамента и основания

1.2

Анализ сведений по выполненным ранее работам по измерению деформаций фундамента

1.3

Анализ проведенных ранее инженерно-геологических изысканий

2

Измерение деформаций фундамента

2.1

Освидетельствование или создание при ее отсутствии съемочной геодезической сети

2.2

Освидетельствование существующий или установка новых деформационных марок (выполняется для резервуаров, имеющих железобетонный фундамент)

2.3

Выполнение измерений вертикальных перемещений

2.4

Обработка результатов измерений

3

Обследование основания

3.1

Бурение скважин с отбором образцов грунта и воды, определение уровня грунтовых вод

3.2

Полевые испытания грунтов

3.3

Исследования грунтов геофизическими методами (при соответствующем обосновании)

3.4

Лабораторные исследования физико-механических свойств грунтов

3.5

Химанализ подземных вод

3.6

Камеральная обработка результатов обследования

4

Обследование фундамента (при наличии)

4.1

Визуальное обследование фундамента, в том числе в отрытых шурфах

4.2

Визуальное обследование свайного ростверка и свай (при наличии) в отрытых шурфах

4.3

Составление ведомости дефектов по результатам визуального обследования

4.4

Инструментальное обследование фундамента (при наличии).

4.5

Инструментальное обследование свайного ростверка (при наличии).

4.6

Обследование свайного фундамента геофизическими методами

4.7

Обмерные работы (в объеме необходимом для поверочных расчетов)

5

Поверочный расчет (выполняется по требованию проектной организации)

5.1

Расчет основания по деформациям

5.2

Расчет основания по несущей способности

5.3

Расчет железобетонного фундамента по прочности и несущей способности

5.4

Расчет железобетонного фундамента по долговечности

6

Разработка выводов по результатам обследования

6.1

Выводы о соотношении величин деформаций основания после реконструкции резервуара с предельно допускаемыми величинами

6.2

Выводы о состоянии и несущей способности фундамента (при наличии)

6.3

Выводы о состоянии и несущей способности свайного ростверка и свай (при наличии)

7

Рекомендации по ремонту и/или усилению фундамента и основания

8

Заключение о возможности установки нового резервуара на существующий фундамент

Примечание. Виды работ согласуются с проектной организацией, выполняющей проектирование реконструкции резервуара

5 Требования к срокам выполнения, количеству и форме технических отчетов при реконструкции

5.1 Сроки предоставления отчетов:

Заключение и все материалы по обследованию: __________

                                                                                                                 дата

5.2 Количество предоставляемых экземпляров отчета:

на бумажном носителе____________ экз.

в электронном виде на диске ___________экз.



Приложение Д
(обязательное)

Форма Программы обследования фундамента резервуара при частичной диагностике

СОГЛАСОВАНО



УТВЕРЖДАЮ

_____________________



_____________________

(должность)



(должность)

_______________ _____________



______________ _____________

(подпись)                        Ф.И.О.



(подпись)                      Ф.И.О.



Программа выполнения работ по обследованию фундамента резервуара при частичной диагностике вертикального стального резервуара

_____________________________________________________________________________

(тип и технологический номер резервуара, НПС, ЛПДС)

Разработал:

____________________________________________

(ФИО, должность)                    (подпись)



_____ 200__ г

1 Вводная часть

Настоящая программа определяет требования, предъявляемые к проведению работ по обследованию фундамента резервуара при его частичной диагностике, выполняемых в соответствии с:

договором № ________ от ______ г.;

дополнительным соглашением № ______;

утвержденным техническим заданием на проведение обследования фундамента в составе работ по частичной технической диагностике РВС _______ м3 №_ ___ «________», ТЗ-________.



Принципал ОАО «                  »

Подрядчик «                            »

Субподрядчик «                      »

1.1 Объект проведения работ

РНУ- ________________________________________________________________________

НПС (ЛПДС) _________________________________________________________________

Тип резервуара ________________________________________________________________

Технологический номер резервуара ______________________________________________

1.2 Сроки проведения работ по обследованию

Начало - __________, Окончание - ____________ года

2 Цель обследования

Целью обследования является определение условий и возможности дальнейшей эксплуатации резервуара на существующем фундаменте.

3 Нормативные документы

Правила проведения работ по обследованию и применяемые при этом методики обработки результатов, методы расчета и оценки состояния конструкций и грунтового основания основываются на требованиях действующих государственных и ведомственных нормативных документов в том числе:

1. РД-16.01-60.30.00-КТН-063-1-05 «Правила технической диагностики резервуаров»

2. РД «Оценка технического состояния резервуаров»

3. РД «Методика обследования фундаментов и оснований резервуаров»

4. ОР-23.020.00-КТН-494-06 «Регламент вывода из эксплуатации, проведения диагностики, капитального ремонта (реконструкции) резервуаров и ввода в эксплуатацию».

4 Состав и порядок проведения работ

Состав и порядок проведения работ, определяется техническим заданием на выполнение работ и «Методикой обследования фундаментов и оснований резервуаров».

№№

п/п

Виды работ

1

подготовка к проведению обследования фундамента

2

анализ проектной и исполнительной документации на устройство фундамента и основания; результатов проведенных ранее геодезических наблюдений за основанием и фундаментом

3

измерение деформаций фундамента

4

визуальное обследование фундамента в доступной для обследования зоне без вывода резервуара из эксплуатации (шурфы не выполняются)

5

составление отчета и заключения по результатам обследования.

5 Сведения о специалистах, выполняющих работы по обследованию

№ п/п

Ф.И.О.

Должность, уровень квалификации, вид контроля, объекты

Сведения об образовании, повышении квалификации, стаже работы по контролю

Данные последней аттестации: дата аттестации, номера удостоверений, аттестационный центр











6 Перечень оборудования, используемого при обследовании

п\п

Наименование оборудования или средств измерения

Изготовитель (страна, фирма). Заводской номер

Инвентарный номер

Наличие документации

Дата и номер документа о поверке оборудования, периодичность

Приборы













Инструменты













Оборудование













7 Меры безопасности при выполнении работ

Подготовительные работы проводить в соответствии с «Правилами технической диагностики резервуаров», “Правилами технической безопасности при эксплуатации магистральных нефтепроводов”, “Правилами пожарной безопасности при эксплуатации магистральных нефтепроводов”, “Инструкцией по организации безопасного проведения газоопасных работ на объектах ОАО “______________”.



Меры безопасности при производстве работ:

7.1 Оформить наряд-допуск.

7.2 Подготовить первичные средства пожаротушения.

7.3 Проводить работы искробезопасным инструментом.

7.4 Места проведения работ должны быть ограждены, вывешены предупреждающие надписи “Проход запрещен”.

7.5 Проводить работы в соответствии с нарядом-допуском.

7.6 В случае возникновения аварийной ситуации немедленно вывести людей из зоны производства работ, в дальнейшем действовать в соответствии с планом ликвидации аварий.

7.7 Лица ответственные за исполнение работ по нарядам-допускам должны постоянно находиться на месте производства работ.

7.8 Места работ в пределах охранной зоны обеспечить знаками безопасности и ограждениями.



Приложение Е
(обязательное)

Форма Программы обследования фундамента и основания резервуара при полной диагностике

СОГЛАСОВАНО



УТВЕРЖДАЮ

_____________________



_____________________

(должность)



(должность)

_______________ _____________



______________ _____________

(подпись)                    Ф.И.О.



(подпись)                 Ф.И.О.



Программа выполнения работ

по обследованию фундамента и основания резервуара при полной диагностике

вертикального стального резервуара типа РВС -

_________________________________________________________________________

(тип и технологический номер резервуара, НПС, ЛПДС)

Разработал:

____________________________________________

(ФИО, должность)                       (подпись)



_____ 200__ г

1 Вводная часть

Настоящая программа определяет требования, предъявляемые к проведению работ по обследованию фундамента и основания резервуара при его полной диагностике, выполняемых в соответствии с:

договором № ________ от ______ г.;

дополнительным соглашением № ______;

утвержденным техническим заданием на проведение полной технической диагностике РВС-_______ м3 №_ ___ «________», ТЗ-_______________________.



Принципал ОАО «                   »

Подрядчик «                             »

Субподрядчик «                       »

1.1 Объект проведения работ

РНУ- ________________________________________________________________________

НПС (ЛПДС) _________________________________________________________________

Тип резервуара _______________________________________________________________

Технологический номер резервуара ______________________________________________

1.2 Сроки проведения работ по обследованию

Начало- __________, Окончание- ____________ года

2 Цель обследования

Целью обследования является определение условий и возможности дальнейшей эксплуатации резервуара на существующем фундаменте.

3 Нормативные документы

Правила проведения работ по обследованию и применяемые при этом методики обработки результатов, методы расчета и оценки состояния конструкций и грунтового основания основываются на требованиях действующих государственных и ведомственных нормативных документов в том числе:

1. РД-16.01-60.30.00-КТН-063-1-05 «Правила технической диагностики резервуаров»

2. РД «Оценка технического состояния резервуаров»

3. РД «Методика обследования фундаментов и оснований резервуаров»

4. ОР-23.020.00-КТН-494-06 «Регламент вывода из эксплуатации, проведения диагностики, капитального ремонта (реконструкции) резервуаров и ввода в эксплуатацию».

4 Состав и порядок проведения работ

Состав и порядок проведения работ, определяется техническим заданием на выполнение работ и «Методикой обследования фундаментов и оснований резервуаров».

№№

п/п

Виды работ

1

подготовка к проведению обследования фундамента

2

анализ проектной и исполнительной документации на устройство фундамента и основания; результатов проведенных ранее геодезических наблюдений за основанием и фундаментом

3

измерение деформаций фундамента

4

визуальное обследование фундамента в отрытых шурфах

5

Инструментальное обследование фундамента в отрытых шурфах

5

визуальное и инструментальное обследование свайного ростверка (при наличии) в отрытых шурфах

6

составление отчета и заключения по результатам обследования.

5 Сведения о специалистах, выполняющих работы по обследованию

№ п/п

Ф.И.О.

Должность, уровень квалификации, вид контроля, объекты

Сведения об образовании, повышении квалификации, стаже работы по контролю

Данные последней аттестации: дата аттестации, номера удостоверений, аттестационный центр











6 Перечень оборудования, используемого при обследовании

п\п

Наименование оборудования или средств измерения

Изготовитель (страна, фирма). Заводской номер

Инвентарный номер

Наличие документации

Дата и номер документа о поверке оборудования, периодичность

Приборы













Инструменты













Оборудование













7 Меры безопасности при выполнении работ

Подготовительные работы проводить в соответствии с «Правилами технической диагностики резервуаров», “Правилами технической безопасности при эксплуатации магистральных нефтепроводов”, “Правилами пожарной безопасности при эксплуатации магистральных нефтепроводов”, “Инструкцией по организации безопасного проведения газоопасных работ на объектах ОАО “______________”.



Меры безопасности при производстве работ:

7.1 Оформить наряд-допуск.

7.2 Подготовить первичные средства пожаротушения.

7.3 Проводить работы искробезопасным инструментом.

7.4 Места проведения работ должны быть ограждены, вывешены предупреждающие надписи “Проход запрещен”.

7.5 Проводить работы в соответствии с нарядом-допуском.

7.6 В случае возникновения аварийной ситуации немедленно вывести людей из зоны производства работ, в дальнейшем действовать в соответствии с планом ликвидации аварий.

7.7 Лица ответственные за исполнение работ по нарядам-допускам должны постоянно находиться на месте производства работ.

7.8 Места работ в пределах охранной зоны обеспечить знаками безопасности и ограждениями.



Приложение Ж
(обязательное)

Форма Программы обследования фундамента и основания резервуара для определения причин недопустимых деформаций

СОГЛАСОВАНО



УТВЕРЖДАЮ

_____________________



_____________________

(должность)



(должность)

_______________ _____________



______________ _____________

(подпись)                    Ф.И.О.



(подпись)                 Ф.И.О.



Программа выполнения работ

по обследованию фундамента и основания резервуара для определения причин недопустимых деформаций вертикального стального резервуара типа РВС -

___________________________________________________________________

(тип и технологический номер резервуара, НПС, ЛПДС)



Разработал:

____________________________________________

(ФИО, должность)                            (подпись)



_____ 200__ г.

1 Вводная часть

Настоящая программа определяет требования, предъявляемые к проведению работ по обследованию фундамента и основания резервуара для определения причин недопустимых деформаций, выполняемых в соответствии с:

договором № _____________________________ от ____________ г.;

дополнительным соглашением № __________________________;

утвержденным техническим заданием на проведение обследования фундамента и основания РВСВСР для определения причин появления недопустимых деформаций - _______ м3 №____ «________», ТЗ - __________________.



Принципал ОАО «               »

Подрядчик «                         »

Субподрядчик «                   »

1.1 Объект проведения работ

РНУ- _______________________________________________________________________

НПС (ЛПДС) ________________________________________________________________

Тип резервуара _______________________________________________________________

Технологический номер резервуара ______________________________________________

1.2 Сроки проведения работ по обследованию

Начало - __________, Окончание - ____________ года

2 Цель обследования

Целью обследование является определение причин появления недопустимых деформаций фундамента (основания).

3 Нормативные документы

Правила проведения работ по обследованию и применяемые при этом методики обработки результатов, методы расчета и оценки состояния конструкций и грунтового основания основываются на требованиях действующих государственных и ведомственных нормативных документов в том числе:

1. РД-16.01-60.30.00-КТН-063-1-05 «Правила технической диагностики резервуаров»

2. РД «Оценка технического состояния резервуаров»

3. РД «Методика обследования фундаментов и оснований резервуаров»

4. ОР-23.020.00-КТН-494-06 «Регламент вывода из эксплуатации, проведения диагностики, капитального ремонта (реконструкции) резервуаров и ввода в эксплуатацию».

4 Состав и порядок проведения работ

Состав и порядок проведения работ, определяется техническим заданием на выполнение работ и «Методикой обследования фундаментов и оснований резервуаров».

Таблица 1

№№

п/п

Виды работ

1

изучение выполненных ранее инженерно-геологических изысканий

2

анализ проектной и исполнительной документации на устройство фундамента и основания

3

анализ архивных данных о наличии и местоположении существующих и ранее существовавших подземных сооружений; инженерных коммуникаций, подземных выработок

4

анализ результатов проведенных ранее геодезических наблюдений за деформациями фундамента

5

обмерные работы (выполняются при отсутствии исполнительной документации на фундамент)

6

измерение деформаций фундамента

7

визуальное обследование фундамента в отрытых шурфах

9

инструментальное обследование фундамента в отрытых шурфах

10

обследование железобетонных свай (при наличии)

11

обследование грунтов основания

12

проходка горных выработок с отбором образцов грунта и воды с гидрогеологическими исследованиями

13

полевые испытания грунтов

14

исследования грунтов геофизическими методами

15

лабораторные исследования физико-механических свойств грунтов и химический анализ подземных вод

16

камеральная обработка материалов

17

оценка категорий технического состояния железобетонного фундамента

18

выполнение расчетов, включая расчет на долговечность

19

составление отчета и заключения по результатам обследования

5 Сведения о специалистах, выполняющих работы по обследованию

Таблица 2

№ п/п

Ф.И.О.

Должность, уровень квалификации, вид контроля, объекты

Сведения об образовании, повышении квалификации, стаже работы по контролю

Данные последней аттестации: дата аттестации, номера удостоверений, аттестационный центр











6 Перечень оборудования, используемого при обследовании

Таблица 3

п\п

Наименование оборудования или средств измерения

Изготовитель (страна, фирма). Заводской номер

Инвентарный номер

Наличие документации

Дата и номер документа о поверке оборудования, периодичность

Приборы













Инструменты













Оборудование













7 Меры безопасности при выполнении работ

Подготовительные работы проводить в соответствии с «Правилами технической диагностики резервуаров», “Правилами технической безопасности при эксплуатации магистральных нефтепроводов”, “Правилами пожарной безопасности при эксплуатации магистральных нефтепроводов”, “Инструкцией по организации безопасного проведения газоопасных работ на объектах ОАО “______________”.



Меры безопасности при производстве работ:

7.1 Оформить наряд-допуск.

7.2 Подготовить первичные средства пожаротушения.

7.3 Проводить работы искробезопасным инструментом.

7.4 Места проведения работ должны быть ограждены, вывешены предупреждающие надписи “Проход запрещен”.

7.5 Проводить работы в соответствии с нарядом-допуском.

7.6 В случае возникновения аварийной ситуации немедленно вывести людей из зоны производства работ, в дальнейшем действовать в соответствии с планом ликвидации аварий.

7.7 Лица ответственные за исполнение работ по нарядам-допускам должны постоянно находиться на месте производства работ.

7.8 Места работ в пределах охранной зоны обеспечить знаками безопасности и ограждениями.



Приложение И
(обязательное)

Форма Программы обследования фундамента и основания резервуара при реконструкции

СОГЛАСОВАНО



УТВЕРЖДАЮ

_____________________



_____________________

(должность)



(должность)

_______________ _____________



______________ _____________

(подпись)                    Ф.И.О.



(подпись)                 Ф.И.О.



Программа выполнения работ

по обследованию фундамента и основания резервуара при реконструкции

вертикального стального резервуара типа РВС -

_____________________________________________________________________

(тип и технологический номер резервуара, НПС, ЛПДС)



Разработал:

____________________________________________

(ФИО, должность)                      (подпись)



На    страницах

_____ 200__ г

1 Вводная часть

Настоящая программа определяет требования, предъявляемые к проведению работ по обследованию фундамента и основания резервуара при его реконструкции, выполняемых в соответствии с:

договором № ________ от ______ г.;

дополнительным соглашением № ______;

утвержденным техническим заданием на проведение работ по реконструкции РВС_-_______ м3 №_ ___ «________», ТЗ-_______________________.



Принципал ОАО «         »

Подрядчик «                   »

Субподрядчик «              »

1.1 Объект проведения работ

РНУ- ________________________________________________________________________

НПС (ЛПДС) _________________________________________________________________

Тип резервуара _______________________________________________________________

Технологический номер резервуара ______________________________________________

1.2 Сроки проведения работ по обследованию

Начало- __________, Окончание- ____________ года

2 Цель обследования

Целью обследования является определение условий и возможности установки нового резервуара на существующий фундамент.

3 Нормативные документы

Правила проведения работ по обследованию и применяемые при этом методики обработки результатов, методы расчета и оценки состояния конструкций и грунтового основания основываются на требованиях действующих государственных и ведомственных нормативных документов в том числе:

1. РД-16.01-60.30.00-КТН-063-1-05 «Правила технической диагностики резервуаров»

2. РД «Оценка технического состояния резервуаров»

3. РД «Методика обследования фундаментов и оснований резервуаров»

4. ОР-23.020.00-КТН-494-06 «Регламент вывода из эксплуатации, проведения диагностики, капитального ремонта (реконструкции) резервуаров и ввода в эксплуатацию».

4 Состав и порядок проведения работ

Состав и порядок проведения работ, определяется техническим заданием на выполнение работ и «Методикой обследования фундаментов и оснований резервуаров».



№№

п/п

Виды работ

1

подготовка к проведению обследования фундамента и основания

2

анализ проектной и исполнительной документации на устройство фундамента и основания

3

анализ результатов технической диагностики

4

изучение выполненных ранее инженерно-геологических изысканий

5

анализ архивных данных о наличии и местоположении существующих и ранее существовавших подземных сооружений; инженерных коммуникаций, подземных выработок

6

анализ результатов проведенных ранее геодезических наблюдений за деформациями фундамента

7

обмерные работы (выполняются при отсутствии исполнительной документации на фундамент)

8

измерение деформаций фундамента

9

визуальное обследование фундамента в отрытых шурфах

10

инструментальное обследование фундамента в отрытых шурфах

11

обследование железобетонных свай (при наличии)

12

обследование грунтов основания

13

проходка горных выработок с отбором образцов грунта и воды с гидрогеологическими исследованиями

14

полевые испытания грунтов

15

исследования грунтов геофизическими методами

16

лабораторные исследования физико-механических свойств грунтов и химический анализ подземных вод

17

камеральная обработка материалов

18

оценка категорий технического состояния железобетонного фундамента

19

выполнение расчетов, включая расчет на долговечность

20

составление отчета и заключения по результатам обследования

5 Сведения о специалистах, выполняющих работы по обследованию

п/п

Ф.И.О.

Должность, уровень квалификации, вид контроля, объекты

Сведения об образовании, повышении квалификации, стаже работы по контролю

Данные последней аттестации: дата аттестации, номера удостоверений, аттестационный центр











6 Перечень оборудования, используемого при обследовании

п\п

Наименование оборудования или средств измерения

Изготовитель (страна, фирма). Заводской номер

Инвентарный номер

Наличие документации

Дата и номер документа о поверке оборудования, периодичность

Приборы













Инструменты













Оборудование













7 Меры безопасности при выполнении работ

Подготовительные работы проводить в соответствии с «Правилами технической диагностики резервуаров», “Правилами технической безопасности при эксплуатации магистральных нефтепроводов”, “Правилами пожарной безопасности при эксплуатации магистральных нефтепроводов”, “Инструкцией по организации безопасного проведения газоопасных работ на объектах ОАО “______________”.



Меры безопасности при производстве работ:

7.1 Оформить наряд-допуск на бурение скважин и проходку шурфов.

7.2 Подготовить первичные средства пожаротушения.

7.3 Проводить работы искробезопасным инструментом.

7.4 Места проведения работ должны быть ограждены, вывешены предупреждающие надписи “Проход запрещен”.

7.5 Проводить работы в соответствии с нарядом-допуском.

7.6 В случае возникновения аварийной ситуации немедленно вывести людей из зоны производства работ, в дальнейшем действовать в соответствии с планом ликвидации аварий.

7.7 Лица ответственные за исполнение работ по нарядам-допускам должны постоянно находиться на месте производства работ.

7.8 Места работ в пределах охранной зоны обеспечить знаками безопасности и ограждениями.



Приложение К
(обязательное)

Требования к точности средств контроля и измерений, применяемых при выполнении работ по обследованию фундаментов и оснований резервуаров

№№

п/п

Наименование приборов, инструментов

Типы приборов, инструментов

Область применения измеряемые (контролируемые) параметры

Необходимый диапазон измеряемых (контролируемых) параметров

Точность измерений (погрешность)

Требования к квалификации операторов

1

Рулетка

Р - 2

Р - 5

Р - 10

Р - 20

Р - 50

Измерение расстояний

0 - 2 м

0 - 5 м

0 - 10 м

0 - 20 м

0 - 50 м

+ 1 мм или

1/1000 измеряемой величины

Специалист по ВИК,

I-II уровень

2

Лазерный дальномер



Измерение расстояний

0 - 50 м

+ 1 мм или

1/1000 измеряемой величины

Специалист по ВИК,

I-II уровень

3

Штангенциркуль

ШЦ500

ШЦ250, аналогичные



Измерение ширины раскрытия трещин, размеров дефектов поверхности



150 - 500 мм,

0 - 250 мм,





+0,1 мм.



Специалист по ВИК,

I-II уровень

4

Уровень (креномер)



Величина отклонения от горизонтали

0-90 град угл.

+1 град угл.

Специалист по ВИК,

I-II уровень

5

Лупа просмотровая с подсветкой



Визуальный контроль поверхностей

-

-

Специалист по ВИК,

I-II уровень

6

Теодолит

3Т-5КП

4Т15П

4Т30П

ТЕО-020

Измерение углов вертикальных и горизонтальных



Измерение расстояний

0- 60 град угл.





20 - 200 м

+ 2 мин угл.





0,1 - 0,2 м

Геодезист

7

Нивелир

Н3

Н42

3Н-5Л

3Н-2КЛ

НА-1

Измерение высот (глубин)

0,05 - 2 м

+ 50 мм

Геодезист

8

Тахеометр электронный

3ТА5 «Р»

SE510L

TS 3303

TS 3603

Измерение вертикальных и горизонтальных углов



Измерение расстояний

0- 60 град угл.





20 - 200 м

+ 2 мин угл.



0,1 - 0,2 м

Геодезист

9

Светодальномер

«Блеск»

КТД-1

КТД-2

Определение расстояний через водные преграды

20 - 200 м

0,1 - 0,2 м

Геодезист

10

Высотомер

ВК-1

Определение высотных характеристик

0,05 - 2 м

+ 50 мм

Геодезист

11

Лупа просмотровая с подсветкой



Определение сплошности покрытия

-

-

Специалист по ВИК,

I-II уровень

12

Лупа мерительная

ЛИ-2- 10х

Измерение линейных размеров дефектов

0 - 10 мм

+ 0,5 мм

Специалист по ВИК,

I-II уровень

Приложение Л
(обязательное)

Формы протоколов регистрации результатов работ, испытаний и измерений

Форма Акта освидетельствования съемочной геодезической сети

АКТ
освидетельствования съемочной геодезической сети

№______________ «___» ________________200_ г.



Мы, нижеподписавшиеся,

Представители Заказчика _______________________________________________________

Представители Исполнителя ____________________________________________________



Рассмотрели представленную документацию на съемочную геодезическую сеть для выполнения работ по обследованию фундамента и основания резервуара вертикального стального:



РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию





И произвели осмотр перечисленных ниже закрепленных на местности знаков геодезической сети:



Предъявленные к освидетельствованию геодезические знаки, их координаты, отметки, места установки и способы закрепления соответствуют требованиям действующих норм и правил ________________________________________________________________________________

________________________________________________________________________________

________________________________________________________________________________

________________________________________________________________________________



и выполнены с соблюдением заданной точности построений и измерений и приняты Исполнителем по настоящему акту:



Расположение репера государственной сети

Местоположения репера

репера

Координаты репера

Отметка репера

Тип репера

Примечание



































Дата

Подписи



Форма каталога координат и высот геологических выработок

Система координат

Система высот

Вид и номер выработки

Координаты

Высота, м

Примечание

X

Y































Дата







Составил:



Проверил:



Форма протокола измерений деформаций резервуара

ПРОТОКОЛ №

геодезических измерений вертикальных перемещений фундамента (основания) резервуара

Методика испытаний

ГОСТ 24846-81

ТД 23.115-96

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Уровень налива нефти



Тип нивелира



Регистрационный №



Сертификат о калибровке, №, срок действия



Абсолютная отметка репера № 1



Абсолютная отметка репера № 2



Абсолютная отметка репера № 3



Результаты измерений

№ точки измерения

Пустой резервуар

Заполненный резервуар

Допустимое значение, мм

Абсолютная отметка, мм

Разность отметок смежных точек, мм

Абсолютная отметка, мм

Разность отметок смежных точек, мм













Схема привязки точек наблюдения нивелирования к постоянным реперам № 1, 2, 3





Дата







Руководитель работ:



Исполнители:



Форма протокола определения прочности бетона фундамента методом упругого отскока

ПРОТОКОЛ №

Определение прочности бетона фундамента методом упругого отскока

Методика испытаний

ГОСТ 22690-88

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 фундамент (тип)



2 ростверк

Тип и заводской номер прибора



Сертификат о калибровке, №, срок действия



Условия проведения испытания



Градуировочная зависимость



Результаты измерений

Координаты

№ участка

Точка изм. №

Показание прибора

Средний отскок по участку, Н

Положение прибора, град.

Средняя прочность на участке, МПа































Средняя прочность, МПа



Среднее квадратическое отклонение, МПа



Число участков измерения



Условный класс бетона





Схема расположения точек измерения методом упругого отскока





Дата







Руководитель работ:



Исполнители:



Форма протокола определения характеристик армирования фундамента

ПРОТОКОЛ №

Определение диаметра и шага арматуры, толщины защитного слоя магнитным методом и вскрытием бетона

Методика испытаний (магнитным методом)

ГОСТ 22904-93

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 кольцевой фундамент



2 ростверк

Тип и заводской номер прибора



Сертификат о калибровке, №, срок действия



Условия проведения испытания



Градуировочная зависимость



Результаты измерений

Координаты

№ участка

Точка изм. №

Положение арматуры (вертикальная, горизонтальная)

Шаг арматуры, мм

Толщина защитного слоя, мм

Диаметр и класс арматуры

















Шаг арматуры, мм (вертикальной)



Шаг арматуры, мм (горизонтальной)



Толщина защитного слоя, мм (вертикальной)



Толщина защитного слоя, мм (горизонтальной)





Схема расположения точек измерения

по определению диаметра и шага арматуры





Дата







Руководитель работ:



Исполнители:











Форма протокола отбора образцов бетона для лабораторных испытаний

ПРОТОКОЛ №

Отбор образцов бетона для лабораторных испытаний

Методика испытаний

ГОСТ 28570-90

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 фундамент (тип)



2 ростверк

Тип и заводской номер прибора



Сертификат о калибровке, №, срок действия





Диаметр,

Высота,

Масса,

№ рисунка

Примеч.

образца

мм

мм

г

(эскиза, фото)









































Схема расположения точек отбора

образцов бетона





Дата







Руководитель работ:



Исполнители:











Формы протоколов лабораторных испытаний образцов бетона

ПРОТОКОЛ №

Определение прочности бетона

Методика испытаний

ГОСТ 10180-90

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 кольцевой фундамент



2 ростверк

Тип (марка) и зав. номер испытательной машины



Сертификат о калибровке, №, срок действия



Результаты измерений

Координаты

№ участка

Образец №

Диаметр образца, мм

D

Длина образца, мм

L

Разрушающая нагрузка, кН

Прочность образца, МПа

Rобр

L/D

η

α

Прочность бетона, приведенная к базовому образцу, МПа

R













































Приложение
(обязательное)

ПРОТОКОЛ № ___

Отбор образцов бетона для лабораторных испытаний.

Дата







Руководитель работ:



Исполнители:



ПРОТОКОЛ №

Определение глубины карбонизации бетона

Методика испытаний

Колориметрический метод

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Уровень налива нефти



Конструкция

1 фундамент (тип)



2 ростверк

Индикатор

1% раствор фенолфталеина в этиловом спирте

Результаты измерений

Высотная отметка места отбора керна, м

№ участка

№ керна

Глубина карбонизации бетона, мм

Примечание































































Средняя глубина карбонизации бетона, мм



Среднее квадратическое отклонение, мм



Коэффициент вариации, %



Число измерений





Схема расположения точек

определения глубины карбонизации бетона





Дата







Руководитель работ:



Исполнители:











ПРОТОКОЛ №

Определение глубины проникновения хлоридов в бетон

Методика испытаний

Колориметрический метод

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Уровень налива нефти



Конструкция

1 фундамент (тип)



2 ростверк

Индикатор

Однопроцентный водный раствор азотнокислого серебра

Результаты измерений

Высотная отметка места отбора керна, м

№ участка

№ керна

Глубина проникновения хлоридов, мм

Примечание































































Средняя глубина проникновения хлоридов в бетон, мм



Среднее квадратическое отклонение, мм



Коэффициент вариации, %



Число измерений





Схема расположения точек определения

глубины проникновения хлоридов в бетон





Дата







Руководитель работ:



Исполнители:











ПРОТОКОЛ №

определение морозостойкости бетона

Методика испытаний

ГОСТ 10060.0-95

ГОСТ 10060.2-95

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 фундамент (тип)



2 ростверк

Испытательная установка (тип, марка, зав. номер)



Аттестат, №, срок действия



Проектная марка бетона по морозостойкости



Число циклов замораживания-оттаивания (основных / промежуточных)



Вид и размеры испытываемых образцов



Дата начала испытаний



Результаты измерений

Результаты определения прочности образцов

Различие средней прочности основных и контрольных образцов, %

Выполнение требований ГОСТ 10060.2-95

(да /нет)

контрольных

основных

Номер образца

Прочность, МПа

Число циклов

Номер образца

Прочность, МПа

образца

средняя в серии

образца

средняя в серии

1







7









2





8









3





9









4





10









5





11









6





12

















13















14















15















16















17















18











Дата







Руководитель работ:



Исполнители:



ПРОТОКОЛ №

Определение водонепроницаемости бетона

Методика испытаний

ГОСТ 12730.5-84*

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Конструкция

1 фундамент (тип)



2 ростверк

Прибор (марка, зав. номер)



Сертификат о калибровке, №, срок действия



Проектная марка бетона по водонепроницаемости



Результаты измерений

Отм., м

Оси

Номер участка

Номер измерения

Время в точке измерения t, с

Среднее время на участке tav, с

Марка бетона по водонепроницаемости на участке

Марка бетона по водонепроницаемости в конструкции





1

1















2















3















4















5















6













2

1















2















3















4















5















6











Дата







Руководитель работ:



Исполнители:











Формы протоколов полевых испытаний грунтов

ПРОТОКОЛ №

испытания грунтов Статическим зондированием

Методика испытаний

ГОСТ 19912-2001

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Точка зондирования №



Координаты точки: Х=

Y=



Абсолютная отметка точки



Глубина зондирования



Расстояние до ближайшей выработки



Прибор





Схема расположения точки

зондирования





Глубина погружения зонда, см

Сопротивление грунта по показаниям измерительного прибора

Удельное сопротивление грунта под наконечником зонда,

qc, МПа

Удельное сопротивление на муфте трения зонда, fs, кПа

Общее сопротивление грунта

Q, кН

Общее сопротивление грунта на боковой поверхности зонда Qs, кН

Примечание

под наконечником

по боковой поверхности

















































Графики изменения удельного сопротивления грунта под наконечником и общего сопротивления грунта на боковой поверхности зонда в зависимости от глубины зондирования

Дата







Руководитель работ:



Исполнители:











ПРОТОКОЛ №

Испытание грунтов статической нагрузкой (штампом)

Методика испытаний

ГОСТ 20276-99

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Номер испытания



Абсолютная отметка устья скважины



Глубина испытания



Тип установки



Площадь штампа, см2



Тип прибора



Геологический индекс грунта



Температура воздуха



Результаты испытания
(в естественном состоянии)

Нагрузка

Удельное давление

р, МПа

Осадка, мм

Продолжительность выдержки, час

За ступень

Полная





















График зависимости осадки штампа (S) от удельного давления (p)

Результаты испытания грунта штампом

1 - линейная часть графика; 2 - осредняющая прямая

Модуль деформации грунта Е, МПа,

где v - коэффициент Пуассона;

Kp - коэффициент, принимаемый в зависимости от заглубления штампа h/D (h - глубина расположения штампа относительно поверхности грунта, см; D - диаметр штампа, см);

K1 - коэффициент, принимаемый равным 0,79 для жесткого круглого штампа;

Dp - приращение давления на штамп, МПа, равное pn - p0;

DS - приращение осадки штампа, соответствующее Dp, см, определяемое по осредняющей прямой.

Схема расположения точек испытания грунтов статической нагрузкой (штампом)



Приложение
(обязательное)

Фотографии испытаний штампом.

Дата







Руководитель работ:



Исполнители:











Формы протоколов лабораторных испытаний образцов грунта

ПРОТОКОЛ №

Испытания сопротивлению грунта срезу (сдвигу)

Методика испытаний

ГОСТ 12248-96

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Установка (тип, марка, зав. номер)



Приборы для измерения деформаций образца и прикладываемой нагрузки



Сертификаты о калибровке, №, срок действия



Условия и время проведения испытания



Лабораторный №



Весы (марка, №)



Сертификат о калибровке, № срок действия



Размер образца (высота, площадь)





Классификация грунта

Геологический индекс

Скв. №

Глубина отбора образца, м

Абсолютная отметка отбора

Способ отбора

от

до















Физические свойства

Граница текучести wт

Граница раскатывания wр

Число пластичности Iр

Природная влажность w

Показатель консистенции IL

Плотность, г/см3

Коэффициент пористости е

Степень влажности G

Грунта g

Сухого грунта gс

Частиц грунта gs





















Результаты испытаний сопротивления срезу (сдвигу)

Нормальное давление при срезе р, МПа

Сопротивление грунта срезу t, МПа

Удельное сцепление (кгс/см2)

Коэффициент внутреннего трения,

tg j°

Угол внутреннего трения j°











Дата







Руководитель работ:



Исполнители:



ПРОТОКОЛ №

Компрессионные испытания

Методика испытаний

ГОСТ 12248-96

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Прибор



Сертификат о калибровке, №, срок действия



Условия и время проведения испытания



Лабораторный №



Размер образца (высота, площадь)



Уровень грунтовых вод





Классификация грунта

Геологический индекс

Скв. №

Глубина отбора образца, м

Абсолютная отметка отбора

Способ отбора

от

до















Физические свойства

Граница текучести wт

Граница раскатывания wр

Число пластичности Iр

Природная влажность w

Показатель консистенции IL

Плотность, г/см3

Коэффициент пористости е

Степень влажности G

Грунта

g

Сухого грунта gс

Частиц грунта gs





















Результаты компрессионного испытания

Удельное давление р, МПа

Коэффициент пористости, е

Относительное сжатие

Коэффициент уплотнения, а

Модуль деформации, МПа











E=







Результаты компрессионных испытаний

Дата







Руководитель работ:



Исполнители:



Формы протоколов лабораторных испытаний грунтовой воды

ПРОТОКОЛ №

Химический анализ воды

Методика испытаний



РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Скв. №



Глубина отбора пробы



Лабораторный №



Физические свойства

Окрашивание

Запах

Цветность

Мутность

Сухой остаток (мг/дм3)













Химические свойства

Катионы

мг/дм3

мг×экв/дм3

% мг×экв

Анионы

мг/дм3

мг×экв/дм3

% мг×экв

Калий К+







Хлориды Сl-







Натрий Na+







Сульфаты SO42-







Магний Mg2+







Гидрокарбонаты НСО3-







Кальций Са2+







Карбонаты СО32-







Железо закисное Fe2+







Нитриты NO2-







Железо окисное Fe3+







Нитраты NO3-







Аммоний NH4+















Итого







Итого









Свободная двуокись углерода СО2, мг/дм3



Агрессивная двуокись углерода СО2агр, мг/дм3



Минерализация, мг/дм3



Формула химического состава





Дата







Руководитель работ



Исполнители



Приложение М
(обязательное)

Раздел 1 Методика расчета оснований по деформациям

1. Расчет оснований по деформациям (расчет деформаций основания) производят, исходя из условия п. 5.5 СП 50-101-2004.

S £ Su

где S - деформация основания,

Su - предельное значение деформации основания, указанное в п. 7.10.5 Методики.

Расчет деформаций основания при среднем давлении под подошвой фундамента р, не превышающем расчетного сопротивления грунта R, определяемого по СП 50-101-2004 (пункт 5.5.8), при соблюдении условия p<R, выполняется с использованием расчетной схемы в виде линейно-деформируемого полупространства с условным ограничением глубины сжимаемой толщи Нc (см).

2. При расчете деформаций основания с использованием расчетной схемы по п. 1, среднее давление под подошвой фундамента р не должно превышать расчетного сопротивления грунта основания R, определяемого по формуле:

,                                              (М.1.1)

где gc1 и gc2 - коэффициенты условий работы, принимаемые по Таблице 1 данного раздела Приложения;

k - коэффициент, принимаемый равным единице, если прочностные характеристики грунта (j и с) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам СП 50-101-2004;

Мg, Мq, Мс - коэффициенты, принимаемые по Таблице 2 данного раздела Приложения;

kz =8/0,89D + 0,2 при диаметре фундамента резервуара D ³ 10 м;

gII - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3;

gII - то же, для грунтов, залегающих выше подошвы фундамента, кН/м3;

d1 - глубина заложения фундамента, м: для резервуаров, опирающихся на песчаную подушку d1=0, для плитных фундаментов за d1 принимают наименьшее расстояние от подошвы плиты до уровня планировки, для свайных фундаментов из висячих свай за d1 принимают наименьшее расстояние от уровня планировки до нижнего конца свай.

СII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа;

Характеристики грунтов (удельные веса и сцепление) принимаются по результатам инженерно-геологических изысканий.

Таблица 1

Грунты

Коэффициент gс1

Коэффициент gс2

Крупнообломочные с песчаным заполнителем и пески, кроме мелких и пылеватых

1,4

1,2

Пески мелкие

1,3

1,1

Глинистые, а также крупнообломочные с глинистым заполнителем с показателем текучести грунта или заполнителя IL £ 0,25

1,25

1,0

Глинистые, а также крупнообломочные с глинистым заполнителем с показателем текучести грунта или заполнителя 0,25 < IL £ 0,5

1,2

1,0

Глинистые, а также крупнообломочные с глинистым заполнителем с показателем текучести грунта или заполнителя при IL > 0,5

1,0

1,0

Таблица 2

Угол внутреннего трения jII

Коэффициенты

Угол внутреннего трения jII.

Коэффициенты

Mg

Mq

Мс

Mg

Mq

Мс

00

0

1,00

3,14

230

0,69

3,65

6,24

10

0,01

1,06

3,23

240

0,72

3,87

6,45

20

0,03

1,12

3,32

250

0,78

4,11

6,67

30

0,04

1,18

3,41

260

0,84

4,37

6,90

40

0,06

1,25

3,51

270

0,91

4,64

7,14

50

0,08

1,32

3,61

280

0,98

4,93

7,40

60

0,10

1,39

3,71

290

1,06

5,25

7,67

70

0,12

1,47

3,82

300

1,15

5,59

7,95

80

0,14

1,55

3,93

310

1,24

5,95

8,24

90

0,16

1,64

4,05

320

1,34

6,34

8,55

100

0,18

1,73

4,17

330

1,44

6,76

8,8

110

0,21

1,83

4,29

340

1,55

7,22

9,22

120

0,23

1,94

4,42

350

1,68

7,71

9,58

130

0,26

2,05

4,55

360

1,81

8,24

9,97

140

0,29

2,17

4,69

370

1,95

8,81

10,37

150

0,32

2,30

4,84

380

2,11

9,44

10,80

160

0,36

2,43

4,99

390

2,28

10,11

11,25

170

0,39

2,57

5,15

400

2,46

10,85

11,73

180

0,43

2,73

5,31

410

2,66

11,64

12,24

190

0,47

2,89

5,48

420

2,88

12,51

12,79

200

0,51

3,06

5,66

430

3,12

13,46

13,37

210

0,56

3,24

5,84

440

3,38

14,50

13,98

220

0,61

3,44

6,04

450

3,66

15,64

14,64

Значение R вычисляют на глубине заложения фундамента, определяемой от уровня планировки срезкой или подсыпкой.

Расчетные значения jII, cII и gII определяют при доверительной вероятности a, принимаемой для расчетов по II предельному состоянию равной 0,85. Указанные характеристики находят для слоя грунта толщиной z ниже подошвы фундамента: z = 0,89D/2 при D < 10 м и z =4 + 0,09D при D ³ 10 м.

Если толща грунтов, расположенных ниже подошвы фундаментов или выше ее, неоднородна по глубине, то принимают средневзвешенные значения ее характеристик.

Расчетное сопротивление грунтов основания R в случае их уплотнения или устройства грунтовых подушек должно определяться исходя из задаваемых проектом расчетных значений физико-механических характеристик уплотненных грунтов.

3. Расчетное сопротивление грунта основания R, может быть повышено в зависимости от соотношения расчетной осадки основания S (при давлении р равном R) и предельной осадки.

Следует принимать следующие значения повышенного расчетного сопротивления Rп:

а) Rп = 1,2R при s £ 0,4Su;

б) Rп = R при s ³ 0,7Su;

в) Rп определяют интерполяцией при 0,7su > S > 0,4su.

Указанное повышение давления не должно вызывать деформации основания свыше 80 % предельных и превышать значение давления из условия расчета основания по несущей способности.

4. Нижнюю границу сжимаемой толщи основания Hc принимают на глубине

z = Hc, при условии σzp = k σzg,

где σzp - вертикальные напряжения в грунте на глубине z от внешней нагрузки

а) k = 0,3 при диаметре резервуара b =10 м;

б) k = 0,4 при диаметре резервуара b =15 м;

в) k = 0,5 при диаметре резервуара b > 20 м;

σzg - вертикальные напряжения в грунте на глубине z от собственного веса грунта.

При промежуточных значениях диаметра резервуара значение k определяют интерполяцией. При этом глубина сжимаемой толщи не должна быть меньше (4 + 0,1b) м.

Если в пределах глубины Нс, найденной по указанным выше условиям, залегает слой грунта с модулем деформации Е > 100 МПа, сжимаемую толщу допускается принимать до кровли этого грунта.

Если найденная по указанным выше условиям нижняя граница сжимаемой толщи находится в слое грунта с модулем деформации Е < 5 Мпа или такой слой залегает непосредственно ниже глубины z = Нс, то этот слой включают в сжимаемую толщу, а за Нс принимают минимальное из значений, соответствующих подошве слоя или глубине, где выполняется условие σzp = 0,1 σzg.

Глубина сжимаемой толщи принимается постоянной в пределах всего плана фундамента (при отсутствии в ее составе грунтов с модулем деформации Е > 100 Мпа).

5. Осадку основания S (см) с использованием расчетной схемы в виде линейно деформируемого полупространства определяют методом послойного суммирования по СП 50-101-2004 (пункт 5.5.31) по формуле:

,                                                               (М.1.2)

где b - безразмерный коэффициент, равный 0,8;

σzp,i - среднее значение вертикального нормального напряжения (далее - вертикальное напряжение) от внешней нагрузки в i-м слое грунта по вертикали, проходящей через центр подошвы фундамента, кПа;

σzg,i - среднее значение вертикального напряжения в i-м слое грунта по вертикали, проходящей через центр подошвы фундамента, от собственного веса выбранного при отрывке котлована грунта, кПа;

hi - толщина i-го слоя грунта, см, принимаемая не более 0,4 ширины фундамента;

Еi - модуль деформации i-го слоя грунта по ветви первичного нагружения, кПа;

Ее,i - модуль деформации i-го слоя грунта по ветви вторичного нагружения, кПа, при отсутствии данных допускается принимать Ее,i=5Еi;

п - число слоев, на которые разбита сжимаемая толща основания.

При этом распределение вертикальных напряжений по глубине основания принимают в соответствии со схемой, приведенной на рисунке М.1.

DL - отметка планировки; NL - отметка поверхности природного рельефа; FL - отметка подошвы фундамента; WL - уровень подземных вод; В.С - нижняя граница сжимаемой толщи; d и dn - глубина заложения фундамента соответственно от уровня планировки и поверхности природного рельефа; b - ширина фундамента; p - среднее давление под подошвой фундамента; σzg и σzg,0 - вертикальное напряжение от собственного веса грунта на глубине z от подошвы фундамента и на уровне подошвы; σzg и σzg,0 - вертикальное напряжение от внешней нагрузки на глубине z от подошвы фундамента и на уровне подошвы; σzg,i - вертикальное напряжение от собственного веса вынутого в котловане грунта в середине i-го слоя на глубине z от подошвы фундамента; Нс - глубина сжимаемой толщи

Рисунок М.1 - Схема распределения вертикальных напряжений в линейно-деформируемом полупространстве

Расчет осадки свайного фундамента выполняется в соответствии с требованиями настоящего документа, как для условного фундамента с глубиной заложения на отметке нижнего конца свай. В собственный вес условного фундамента включается вес свай, ростверка, а также вес грунта в объеме условного фундамента.

Вертикальные напряжения от внешней нагрузки σzp = σz - σzu зависят от размеров, формы и глубины заложения фундамента, распределения давления на грунт по его подошве и свойств грунтов основания. Для круглых фундаментов значения σzp, кПа, на глубине z от подошвы фундамента по вертикали, проходящей через центр подошвы, определяют по формуле:

σzp = a p,                                                                                                           (М.1.3)

где a - коэффициент, принимаемый по СП 50-101-2004 (таблица 5.6): в зависимости от относительной глубины ξ, равной 2z / b;

р - среднее давление под подошвой фундамента, кПа.

Вертикальное напряжение от собственного веса грунта на отметке подошвы фундамента σzg = σzg - σzu, кПа, на глубине z от подошвы фундаментов определяют по формуле

σzg = a σzg,0                                                                                                        (М.1.4)

где a - коэффициент, принимаемый по таблице 5.6 СП 50-101-2004: в зависимости от относительной глубины ξ, равной 2z / b;

σzg,0 - вертикальное напряжение от собственного веса грунта на отметке подошвы фундамента, кПа (при планировке срезкой a σzg,0 = g΄d, при отсутствии планировки и планировке подсыпкой σzg,0 = g΄dn, где g΄ - удельный вес грунта, кН/м3, расположенного выше подошвы; d и dn, м - см. рисунок 9.1 Методики).

Если среднее давление под подошвой фундамента р £ σzg,0, что возможно при наличии свайных фундаментов, осадку фундамента определяют по формуле

                                                                (М.1.5),

Вертикальное напряжение от собственного веса грунта σzg, кПа, на границе слоя, расположенного на глубине z от подошвы фундамента, определяется по формуле

                                                                                         (М.1.6)

где g´ - удельный вес грунта, расположенного выше подошвы фундамента, кН/м3;

dn - (см. рисунок 1), м;

gi и hi - соответственно удельный вес, кН/м3, и толщина i-го слоя грунта, м.

Удельный вес грунтов, залегающих ниже уровня подземных вод, но выше водоупора, должен приниматься с учетом взвешивающего действия воды.

При определении σzg в водоупорном слое и ниже него следует учитывать давление столба воды, расположенного выше водоупорного слоя.

6. Крен фундамента i при действии внецентренной нагрузки определяют по формуле

                                                                                          (М.1.7)

где ke - коэффициент, равный 0,75 для фундамента круглой формы;

Е и v - соответственно модуль деформации, кПа, и коэффициент поперечной деформации грунта основания; в случае неоднородного основания значения E и v принимают средними в пределах сжимаемой толщи величину коэффициента поперечной деформации принимают по СП 50-101-2004 (табл. 5.8):

N - вертикальная составляющая равнодействующей всех нагрузок на фундамент в уровне его подошвы, кН;

е - эксцентриситет, м;

b - диаметр фундамента (м).

Средние (в пределах сжимаемой толщи Hс) значения модуля деформации , кПа, и коэффициента Пуассона  грунтов основания определяют по формулам:

                                                                                       (М.1.8)

                                                                                                (М.1.9)

где Ai - площадь эпюры вертикальных напряжений от единичного давления под подошвой фундамента в пределах i-го слоя грунта (допускается принимать Ai = σzp,ihi (см. 5.5.31));

Ei, vi, h i - соответственно модуль деформации, кПа, коэффициент поперечной деформации и толщина i-го слоя грунта, см;

Нc - сжимаемая толща, определяемая по 5.5.41;

n - число слоев, отличающихся значениями E и v в пределах сжимаемой толщи Нc.

σzp,i - среднее значение вертикального напряжения в i-м слое грунта по вертикали, проходящей через центр подошвы фундамента, от собственного веса, выбранного при отрывке котлована грунта (см. 5.5.33), кПа.

Раздел 2 Методика расчета фундаментов по деформациям

2.1 Расчет кольцевых и плитных фундаментов

Расчет внутренних усилий в кольцевом (плитном) фундаменте, изгибающих моментов и продольных сил следует выполнять с использованием программ расчета конструкций на основании, характеризуемом переменным в плане коэффициентом жесткости - коэффициентом постели (СНиП 2.02.03-85, Приложение 1). При этом переменный в плане коэффициент постели должен назначаться с учетом неоднородности в плане и по глубине, соответствующей кольцевому (плитному) фундаменту, и распределительной способности основания. Этот коэффициент определяется на основе линейной или нелинейной модели основания в нулевом приближении - до начала расчета, далее - в процессе последовательных приближений. Процесс последовательных приближений включает следующие шаги:

1) задание начального распределения коэффициента постели k(x, у) в соответствии с типом фундамента;

для кольцевого фундамента коэффициент задается исходя из прямоугольной формы поперечного сечения бетонного элемента фундамента (прямоугольник со сторонами заданной длины) и песчаная подушка внутри бетонного кольца;

для плитного фундамента коэффициент задается исходя из формы плиты заданных размеров.

2) расчет совместных перемещений кольцевого (плитного) фундамента и основания с принятым распределением коэффициента постели k(x, у) при действии заданных нагрузок и определение контактных давлений p(x, y);

3) определение осадок основания w(x, y) с использованием принятой линейной или нелинейной модели основания, а также следующего приближения для коэффициента постели

k(x, y) = p(x, y) / w(x, y);

4) повторение шагов 2) и 3) до достижения сходимости по контрольному параметру (например, по коэффициенту постели).

На основании полученных усилий выполняются расчеты железобетонных конструкций на прочность и деформативность (СП 52-101-2003).

Расчет по прочности производят из условия, по которому усилие F от внешних нагрузок, определенное в соответствии с требованиями п. 2.1, не должно превышать предельного усилия, которое может быть воспринято элементом в этом сечении Fult

F £ Fult

Расчет кольцевого и плитного фундамента по прочности выполняется по нормальным сечениям при действии изгибающих моментов и продольных сил в соответствии с требованиями СП 52-101-2003 (подраздел 6.2).

Расчет по раскрытию трещин производится из условия: ширина раскрытия трещин от внешней нагрузки acrc не должна превосходить предельно допустимого значения acrc,ult

acrc £ acrc,ult

Ширина раскрытия трещин, нормальных к продольной оси элемента, от эксплуатационной нагрузки определяется в соответствии с СП 52-101-2003 (подраздел 7.2).

В соответствии с СП 52-101-2003 для обеспечения сохранности арматуры ширина раскрытия трещин в железобетонных фундаментах не должна превышать 0,3 мм выше уровня подземных вод, 0,2 мм при переменном уровне подземных вод.

2.2 Расчет свай

Расчет свай-стоек

Расчет по несущей способности забивных свай, свай оболочек, набивных и буровых свай, воспринимающих нагрузку F, выполняется в соответствии с требованиями СНиП 2.02.03-85 (пункт 4.1) из условия

F <Fd = gc RA,                                                                                                   (М.2.1)

где gc - коэффициент условий работы сваи в грунте, принимаемый gc = 1;

R - расчетное сопротивление грунта;

A - площадь опирания на грунт сваи, м2, принимаемая для свай сплошного сечения равной площади поперечного сечения, а для свай полых круглого сечения и свай-оболочек - равной площади поперечного сечения нетто при отсутствии заполнения их полости бетоном и равной площади поперечного сечения брутто при заполнении этой полости бетоном на высоту не менее трех ее диаметров.

Расчетное сопротивление грунта R под нижним концом сваи-стойки, кПа (тс/м2), следует принимать:

а) для всех видов забивных свай, опирающихся на скальные и малосжимаемые грунты,

R = 20 000 кПа (2000 тс/м2);

б) для набивных и буровых свай и свай-оболочек, заполняемых бетоном и заделанных в невыветрелый скальный грунт (без слабых прослоек) не менее чем на 0,5 м, - по формуле

                                                                                          (М.2.2),

где Rс,п - нормативное значение предела прочности на одноосное сжатие скального грунта в водонасыщенном состоянии, кПа (тс/м2);

gg - коэффициент надежности по грунту, принимаемый gg = 1,4;

ld - расчетная глубина заделки набивной и буровой свай и сваи-оболочки в скальный грунт, м;

df - наружный диаметр заделанной в скальный грунт части набивной и буровой свай и сваи-оболочки, м;

в) для свай-оболочек, равномерно опираемых на поверхность невыветрелого скального грунта, прикрытого слоем нескальных неразмываемых грунтов толщиной не менее трех диаметров сваи-оболочки, - по формуле

                                                                                                          (М.2.3)

2.3 Расчет свайных фундаментов

Расчет свайного фундамента заключается в расчете плит и бетонного кольца (расчет приведен выше) и расчете свай.

Расчет висячих свай и свай оболочек по несущей способности, погружаемых без выемки грунта, работающих на сжимаемую нагрузку F, выполняется в соответствии с требованиями СНиП 2.02.03-85 (пункт 4.2).

                                                                   (М.2.4)

где gc - коэффициент условий работы сваи в грунте, принимаемый gc = 1;

gcR, gcf - коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчетные сопротивления грунта и принимаемые по СНиП 2.02.03-85.

R - расчетное сопротивление грунта под нижним концом сваи, кПа (тс/м2), принимаемое по СНиП 2.02.03-85 (таблица 1);

A - площадь опирания на грунт сваи, м2, принимаемая по площади поперечного сечения сваи брутто или по площади поперечного сечения камуфлетного уширения по его наибольшему диаметру, или по площади сваи-оболочки нетто;

u - наружный периметр поперечного сечения сваи, м;

fi - расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа (тс/м2), принимаемое по СНиП 2.02.03-85 (таблица 2);

hi - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

Расчет висячих набивных и буровых свай и свай оболочек по несущей способности, погружаемых с выемкой грунта и заполняемых бетоном, работающих на сжимаемую нагрузку F, выполняется в соответствии с требованиями СНиП 2.02.03-85 (пункт 4.6).

                                                                    (М.2.5)

где gc - коэффициент условий работы сваи; в случае опирания ее на пылевато-глинистые грунты со степенью влажности Sp < 0,9 и на лессовые грунты gc = 0,8, в остальных случаях gc = 1;

gcR - коэффициент условий работы грунта под нижним концом сваи; gcR = 1 во всех случаях, за исключением свай с камуфлетными уширениями, для которых этот коэффициент следует принимать gcR = 1,3, и свай с уширением, бетонируемым подводным способом, для которых gcR = 0,9, а также опор воздушных линий электропередачи, для которых коэффициент принимается по указаниям СНиП 2.02.03-85 (раздел 12) ;

R - расчетное сопротивление грунта под нижним концом сваи, кПа (тс/м2), принимаемое по указаниям СНиП 2.02.03-85 (пункт 4.7);

A - площадь опирания на грунт сваи, м2, принимаемая равной: для набивных и буровых свай без уширения - площади поперечного сечения сваи; для набивных и буровых свай с уширением - площади поперечного сечения уширения в месте наибольшего его диаметра; для свай-оболочек, заполняемых бетоном, - площади поперечного сечения оболочки брутто;

u - периметр поперечного сечения ствола сваи, м;

gcf - коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования и принимаемый по СНиП 2.02.03-85 (таблица 5);

fi - расчетное сопротивление io слоя грунта на боковой поверхности ствола сваи, кПа (тс/м2), принимаемое по СНиП 2.02.03-85 (таблица 2);

hi - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Приложение Н
(обязательное)

Расчет долговечности бетона

Раздел 1 Расчет кинетики изменения прочности бетона

Для каждой конструкции следует проверить статистическую значимость изменения прочности. Расчет выполняется по формуле:

                                                                                                  (Н.1)

где: t - критерий Стьюдента, критическое значение которого (t0,05) принимается по таблице 1 данного раздела Приложения.

Rm1 - средняя прочность бетона в период строительства, определяемая по данным анализа исполнительной документации; при отсутствии надежных данных испытаний бетона с привязкой к конкретным строительным конструкциям в качестве оценки этой величины принимается проектная марка бетона по прочности при сжатии или 12.8* (класс бетона по прочности при сжатии);

Rm2 - средняя прочность бетона при сжатии, полученная при обследовании;

S2 - среднеквадратическое отклонение прочности бетона при сжатии, полученное при обследовании;

N2 - количество испытаний, выполненных при обследовании;

Таблица Н1

Значения критерия Стьюдента

N2 - 1

5

7

10

15

20

25

30

40

60

t0,05

2,571

2,365

2,288

2,131

2,086

2,060

2,042

2,021

2,000

Если прочность бетона возросла (Rm2 > Rm1) или рассчитанное по формуле (Н.1) значение t меньше критического (t < t0,05), то можно считать, что прочность бетона не снизилась. В противном случае следует определить падение прочности бетона за время эксплуатации.

Прочность бетона в возрасте лет рассчитывается по экспоненциальной зависимости:

                                                            (Н.2),

где - значение прочности бетона в возрасте t, лет;

 - начальное значение прочности бетона в период строительства, определяется по проектным данным;

- предельное значение прочности (в возрасте 100 лет и более), условно принимаемое равным 70 % от начальной прочности бетона;

K- коэффициент, определяемый по результатам обследования железобетонных конструкций в возрасте t1 по формуле:

                                                                                  (Н.3),

Раздел 2 Расчет глубины и кинетики карбонизации бетона

Время карбонизации бетона на полную толщину защитного слоя бетона Yс предварительно (до инструментального обследования) определить по формуле (Н.4):

t = ×Mo×Kp/(2Km×D'×Co)                                                                                  (Н.4),

где: t - время карбонизации, лет;

Yс - толщина защитного слоя, см;

D'- эффективный коэффициент диффузии, см2/год;

Mo- реакционная способность бетона (объем газа, поглощаемый единицей объема бетона);

Со- концентрация углекислого газа в атмосфере в относительных единицах (можно принять Со = 4×10-4);

Km - коэффициент, учитывающий климатические условия (можно принять Km=1);

Kp- коэффициент, учитывающий наличие защитных окраски или покрытия:

- для незащищенных поверхностей Kp=1;

- для окрашенных, Kp=1,25-2,0, в расчёте применяется Kp=1,25;

- при защите многослойными полимерными покрытиями Kp=3-5, в расчёте применяется Kp=3;

Приближенно реакционную способность бетона рассчитать по формуле:

Мо = 0,4×C×РCaO × fc                                                                                            (Н.5),

где: C - расход цемента в бетоне, г/дм3 (кг/м3);

РCaO - количество СаО в цементе в относительных единицах (в среднем 0,6);

fc - степень карбонизации цемента, равная отношению количества СаО, связанного в карбонат, к общему количеству СаО в цементе (ориентировочно fc=0,6).

В зависимости от класса бетона по прочности при сжатии при предварительных расчетах значение D' следует принимать:

2,4×10-5 см2/с - для классов до В25 включительно;

2,0×10-5 см2/с - для классов В30 и выше.

Если расчетное время карбонизации бетона превышает проектный срок эксплуатации конструкций, то по предварительной оценке долговечность бетона с точки зрения сохранения его защитных свойств по отношению к арматуре можно считать удовлетворительной.

По результатам инструментального обследования с обеспеченностью 0,95 глубина карбонизации защитного слоя бетона (Ye) за проектное время эксплуатации (te) рассчитывается по формуле:

Ye = (Yo + 1,64×Sc) × (te/to)1/2                                                                              (Н.6),

где: Yo - средняя глубина карбонизации защитного слоя бетона за время с момента бетонирования конструкции (to);

Sc - среднеквадратическое отклонение единичных значений глубины карбонизации, использованных при вычислении средней глубины Yo.

Раздел 3 Расчет скорости коррозии бетона при воздействии слабоагрессивных жидких кислотных сред

Расчет скорости повреждения бетона при воздействии слабых растворов кислот следует проводить в случаях нарушения гидроизоляции подземных частей фундамента, расположенных ниже уровня грунтовых вод, если эти воды содержат агрессивные кислоты при рН среды в пределах 1-4. При рН грунтовых вод свыше 4 оценка кислотной коррозии бетона не производится.

Определяемый срок коррозионного разрушения t защитного слоя бетона (Y, см) следует вычислять по формулам

t = (Y/Аб)2/(D'×Co×Е), ч                                                                                     (Н.7)

или

t = (Y/)/(D'×Co×Е×8760), лет                                                                         (Н.8),

где: Аб - коэффициент, постоянный для данного состава бетона, (м3/кг)1/2;

D' - эффективный коэффициент диффузии агрессивного вещества через слой продуктов коррозии, см2/ч;

Со - концентрация агрессивного вещества, кг/м3

Е - химический эквивалент (соотношение по массе вступающих в реакцию окиси кальция и кислоты).

Величину Аб для бетона рассчитывают по формуле:

Аб = [2×(1 - Gз/Рз)/(С×K)]1/2                                                                               (Н.9),

где: Gз - масса заполнителей в бетоне, кг/м3;

Рз - плотность заполнителей, кг/м3;

С - расход цемента в бетоне, кг/м3;

K - весовое содержание СаО в цементе. При проведении расчетов по определению значение K для обычных цементов принимают постоянным, равным 0,63.

При наличии проектных требований по водонепроницаемости бетона для оценки долговечности величину Аб принимают равной:

0,0541 - при марке по водонепроницаемости W4;

0,0525 - при марке по водонепроницаемости W6;

0,0492 - при марке по водонепроницаемости W8.

Величину эффективного коэффициента диффузии D' для оценки принимают по таблице Н2.

Таблица Н2

Эффективный коэффициент диффузии D'

Кислота

Концентрация, н

Значения рН

D'×100000 см2

D', см2

Соляная

0,0001-0,1

4 - 1

1,31

0,047

Азотная

0,0001-0,1

4 - 1

1,25

0,045

Серная

0,0001-0,035

4 - 1.5

1,14*

0,410

_____________________

* При увеличении концентрации серной кислоты выше 0,035 эффективный коэффициент диффузии D' уменьшают на порядок.

При температуре эксплуатации, отличной от 20 oС значения D' пропорционально увеличивают или уменьшают на 2,6 % на каждый градус изменения температуры.

Величину химического эквивалента "Е" рассчитывают по формуле:

Е = m×MСаО/(n×Mкисл)                                                                                         (Н.10)

где: m, n - стехиометрические коэффициенты уравнений реакции между кислотой и окисью кальция: m=1; n=2, 2 и 1, соответственно, для соляной, азотной и серной кислот;

MСаО, Mкисл - молекулярные веса окиси кальция и кислоты.

Раздел 4 Расчет скорости коррозии арматуры

Скорость коррозии арматуры (V) характеризуется скоростью уменьшения радиуса арматуры в единицу времени.

Исходя из допустимого по условиям работы конструкции уменьшения радиуса арматуры, определяемая долговечность железобетонных конструкций по арматуре trc, лет, рассчитывается по формуле:

trc = tc + (Ro - Rt)/V,                                                                                           (Н.11)

где: tc - время сохранения защитным слоем бетона конструкции пассивирующих свойств по отношению к арматуре (рассчитывается по разделам «Расчет глубины и кинетики карбонизации бетона» и «Расчет скорости коррозии бетона при воздействии слабоагрессивных жидких кислотных сред», Приложение Н), лет; при глубине нейтрализации/деструкции/механических вырывов бетона, равной или превышающей величину защитного слоя, tc=0;

Ro и Rt - начальный и конечный (допустимый) радиус стержня, мм;

V - скорость коррозии арматурной стали, мм/год.

Скорость коррозии стали (V) принимается по таблице Н3.

Таблица Н3

Класс арматурной стали по

СП 52-101-2003

A240, A300

A400, A500

Скорость коррозии стали V, мм/год

0,05

0,02

Приложение П
(обязательное)

Формы отчётов по результатам обследования фундамента и основания

Форма Технического отчета по результатам обследования фундамента в составе работ по частичной технической диагностике РВС

_______________________________________________________________________________

(Наименование организации исполнителя)



«СОГЛАСОВАНО»



«УТВЕРЖДАЮ»













Технический отчет

по результатам обследования фундамента в составе работ по частичной технической диагностике вертикального стального резервуара РВС-_________№______________ _________________МН



Руководитель работ











Ответственный исполнитель







200_ г

Введение:

место расположения резервуара, его инвентарный номер;

номер проекта;

дату проведения работ;

сведения об исполнителях и их квалификации;

описание конструктивного решения фундамента;

сведения о выполненных ранее работах по измерению деформаций;

Нормативные документы

перечень нормативной литературы, содержащей технические требования к основаниям и фундаментам, правила выполнения работ по обследованию и обработки результатов

Анализ проектной и исполнительной документации

анализ комплектности проектной и исполнительной документации;

анализ проектных данных по конструктивному решению фундамента и отступлений, допущенных при строительстве;

Обследование фундамента (выполняется при наличии фундамента):

описание примененной методики измерений;

перечень средств измерения и оборудования, использованного при проведении работ;

величины предельно-допускаемых деформаций основания по проекту и/или нормативным документам;

схемы расположения, планово-высотные координаты, размеры и описание конструкций реперов, опорных и ориентирных знаков,

акт освидетельствования съемочной сети;

план фундамента со схемой расположения деформационных марок;

графики и эпюры перемещений и кренов с результатами предыдущих измерений;

перечень средств измерения и оборудования, использованного при проведении работ;

результаты визуального обследования.



Выводы

Выводы о результатах измерений деформаций, включая сравнение с предельно-допускаемыми величинами деформаций

Выводы о состоянии фундамента (при его наличии)

Вывод о необходимости проведения обследования фундамента и основания для определения причин недопустимых деформаций

Рекомендации о необходимости проведения ремонта фундамента (при его наличии)

Вывод о необходимости проведения инструментального обследования фундамента (при его наличии)



Заключение

Заключение по результатам обследования фундамента



Приложения

ведомости измерения деформаций фундамента;

ведомость дефектов фундамента по результатам визуального обследования.

Форма технического отчета по результатам обследования фундамента и основания в составе работ по полной технической диагностике РВС

__________________________________________________________

(Наименование организации исполнителя)

«УТВЕРЖДАЮ»

________________

________________

Технический отчет

по результатам обследования фундамента и основания в составе работ по полной технической диагностике вертикального стального резервуара РВС-_________

№ ______________ _________________ МН



Руководитель работ











Ответственный исполнитель







200_ г



Введение

место расположения резервуара, его инвентарный номер;

шифр проекта;

дату проведения работ;

сведения об исполнителях и их квалификации;

описание конструктивного решения фундамента;

сведения о выполненных ранее работах по измерению деформаций;

Нормативные документы

перечень нормативной литературы, содержащей технические требования к основаниям и фундаментам, правила выполнения работ по обследованию и обработки результатов.

Анализ проектной и исполнительной документации

анализ комплектности проектной и исполнительной документации;

анализ проектных данных по конструктивному решению фундамента и отступлений, допущенных при строительстве;

Обследование фундамента (выполняется при наличии фундамента)

описание примененной методики измерений;

перечень средств измерений и оборудования, использованного при проведении работ;

величины предельно-допускаемых деформаций основания по проекту и/или нормативным документам;

схемы расположения, планово-высотные координаты, размеры и описание конструкций реперов, опорных и ориентирных знаков,

акт освидетельствования съемочной сети;

план фундамента со схемой расположения деформационных марок;

графики и эпюры перемещений и кренов с результатами предыдущих измерений;

перечень средств измерения и оборудования, использованного при проведении работ;

результаты визуального обследования кольцевого и свайного фундамента (при наличии) с описанием дефектов;

результаты инструментального обследования кольцевого и свайного фундамента содержащие данные по прочности бетона, морозостойкости и водонепроницаемости (при наличии проектных требований); степени коррозионного поражения арматуры.



Выводы



Выводы о результатах измерений деформаций, включая сравнение с предельно-допустимыми величинами деформаций

Выводы о состоянии железобетонного кольцевого (плитного) фундамента (при наличии)

Выводы о состоянии свайного фундамента (при наличии)

Вывод о необходимости проведения дополнительного обследования фундамента и основания для определения причин недопустимых деформаций

Рекомендации о необходимости проведения ремонта фундамента (при его наличии)



Заключение

Заключение по результатам обследования фундамента и основания



Приложения

ведомости измерения деформаций фундамента;

ведомость дефектов железобетонного фундамента по результатам визуального обследования.

протоколы инструментального обследования железобетонных конструкций неразрушающими методами;

протоколы лабораторных испытаний образцов бетона; отобранных из конструкции.

Форма технического отчета по результатам обследования фундамента и основания резервуара для определения причин развития недопустимых деформаций

_________________________________________________

(Наименование организации исполнителя)

«УТВЕРЖДАЮ»

________________

________________

Технический отчет

по результатам обследования фундамента и основания резервуара для определения причин развития недопустимых деформаций РВС-_________ № ______________ _________________ МН



Руководитель работ











Ответственный исполнитель







200_ г



Введение

место расположения резервуара, его инвентарный номер;

шифр проекта;

дату проведения работ;

сведения об исполнителях и их квалификации;

описание конструктивного решения фундамента;

обоснование проведения обследования;

Нормативные документы

перечень нормативной литературы, содержащий технические требования к основаниям и фундаментам, правила выполнения работ по обследованию и обработке результатов, требования к выполнению расчетов.

Анализ проектной и исполнительной документации

анализ комплектности проектной и исполнительной документации на устройство фундамента и основания;

анализ проектных данных по конструктивному решению фундамента и отступлений, допущенных при строительстве;

анализ проведенных ранее обследований фундамента в составе частичной и полной диагностики резервуара;

анализ проведенных ранее работ по ремонту и/или усилению фундамента и основания.

анализ выполненных ранее инженерно-геологических изысканий.

Обследование фундамента (выполняется при наличии фундамента)

величины предельно-допускаемых деформаций фундамента по проекту и/или нормативным документам;

схемы расположения, планово-высотные координаты, размеры и описание конструкций реперов, опорных и ориентирных знаков,

план фундамента со схемой расположения деформационных марок;

графики и эпюры перемещений и кренов по результатам предыдущих измерений и сравнение их с предельно-допускаемыми величинами;

перечень средств измерений и оборудования, использованного при проведении работ;

результаты визуального обследования фундамента (при наличии) с описанием дефектов;

результаты инструментального обследования фундамента, содержащие данные по прочности бетона, морозостойкости и водонепроницаемости (при наличии проектных требований), степени нейтрализации бетона; параметры армирования фундамента и степень коррозионного поражения арматуры;

обмерочные чертежи (при отсутствии проектной и исполнительной документации).

Обследование основания

перечень средств измерений и оборудования, использованного при проведении работ;

описание геологического строения участка;

гидрогеологические условия и их изменение за период эксплуатации, в том числе положение уровня грунтовых вод;

степень агрессивности грунтовых вод к бетону и коррозионной активности к металлам;

нормативные и расчетные характеристики физических и деформационных свойств грунтов и их изменение в процессе эксплуатации;

инженерно-геологические разрезы с указанием контура фундамента;

результаты полевых испытаний грунтов;

результаты геофизических исследований грунтов.

Поверочные расчеты

результаты расчета оснований по деформациям на эксплуатационную нагрузку, расчет на долговечность;

результаты расчета кренов фундамента.



Выводы и рекомендации

Выводы о соотношении деформаций основания с предельно-допускаемыми величинами

Выводы о соотношении деформаций основания с расчетными величинами

Общая оценка изменения инженерно-геологических условий

Причины развития недопустимых деформаций

Рекомендации по инженерным мероприятиям для стабилизации осадок



Заключение

Заключение по результатам обследования фундамента и основания с указанием необходимости ремонта фундамента, укрепления основания и сроков их выполнения.



Приложения

протоколы лабораторных испытаний грунтов;

протоколы результатов полевых испытаний грунтов;

протоколы химанализа грунтовой воды;

геофизические разрезы и графики;

ведомость дефектов железобетонного фундамента по результатам визуального обследования;

протоколы инструментального обследования железобетонных конструкций неразрушающими методами;

протоколы лабораторных испытаний образцов бетона; отобранных из конструкции;

результаты расчетов основания;

результаты расчетов фундамента.

Форма технического отчета по результатам обследования фундамента и основания резервуара при реконструкции РВС

__________________________________________________________

(Наименование организации исполнителя)

«УТВЕРЖДАЮ»

________________

________________

Технический отчет

по результатам обследования фундамента и основания резервуара при реконструкции вертикального стального резервуара

РВС-_________ № ______________ _________________МН

Руководитель работ











Ответственный исполнитель







200_ г



Введение

место расположения резервуара, его инвентарный номер;

шифр проекта;

дату проведения работ;

сведения об исполнителях и их квалификации;

описание конструктивного решения фундамента;

сведения о выполненных ранее работах по измерению деформаций;

параметры эксплуатационных нагрузок на фундамент и основание от нового резервуара.

Нормативные документы

перечень нормативной литературы, содержащей технические требования к основаниям и фундаментам, правила выполнения работ по обследованию и обработки результатов.

Анализ проектной и исполнительной документации

анализ комплектности проектной и исполнительной документации на устройство фундамента и основания;

анализ проектных данных по конструктивному решению фундамента и отступлений, допущенных при строительстве;

анализ проведенных ранее обследований фундамента в составе частичной и полной диагностики резервуара;

анализ проведенных ранее работ по ремонту и/или усилению фундамента и основания.

анализ выполненных ранее инженерно-геологических изысканий.

Обследование фундаментов

описание примененной методики измерений;

перечень средств измерений и оборудования, использованного при проведении работ;

величины предельно-допускаемых деформаций фундамента;

схемы расположения, планово-высотные координаты, размеры и описание конструкций реперов, опорных и ориентирных знаков,

акт освидетельствования съемочной сети;

план фундамента со схемой расположения деформационных марок;

графики и эпюры перемещений и кренов с результатами предыдущих измерений;

перечень средств измерения и оборудования, использованного при проведении работ;

результаты визуального обследования фундамента с описанием дефектов;

результаты инструментального обследования кольцевого и свайного фундамента содержащие данные по прочности бетона, морозостойкости и водонепроницаемости (при наличии проектных требований), степени нейтрализации бетона; параметры армирования фундамента и степень коррозионного поражения арматуры.

обмерочные чертежи (при отсутствии проектной и исполнительной документации);

результаты геофизического обследования свайного фундамента (при его наличии).

Обследование основания

перечень оборудования, использованного при проведении работ;

описание геологического строения участка;

гидрогеологические условия и их изменение за период эксплуатации, в том числе положение уровня грунтовых вод;

степень агрессивности грунтовых вод к бетону и коррозионной активности к металлам;

нормативные и расчетные характеристики физических и деформационных свойств грунтов и их изменение в процессе эксплуатации;

инженерно-геологические разрезы с указанием контура фундамента;

результаты полевых испытаний грунтов;

результаты геофизических исследований грунтов.

Поверочные расчеты (выполняется по требованию организации выполняющей проектирование реконструкции)

результаты расчета оснований на эксплуатационную нагрузку от нового резервуара;

результаты расчета кренов фундамента на эксплуатационную нагрузку от нового резервуара;

расчет железобетонного фундамента по прочности и трещиностойкости на эксплуатационную нагрузку от нового резервуара.

результаты расчета на долговечность железобетонных конструкций фундамента.



Выводы и рекомендации

Выводы о результатах измерений осадок и кренов, включая сравнение с предельно-допускаемыми величинами осадок и кренов

Результаты определения развития осадок и кренов после установки нового резервуара

Общая оценка изменения инженерно-геологических условий

Выводы о состоянии и несущей способности с оценкой категории состояния фундамента (при наличии)

Выводы о состоянии и несущей способности с оценкой категории состояния фундамента (при наличии)

Долговечность железобетонных конструкций фундамента

Рекомендации по ремонту и/или усилению фундамента (при его наличии)



Заключение

Заключение по результатам обследования фундамента и основания с указанием возможности и условий дальнейшей безопасной эксплуатации или возможности установки нового резервуара на существующий фундамент и сроков повторного обследования.



Приложения

ведомости измерения деформаций фундамента

протоколы лабораторных испытаний грунтов;

протоколы результатов полевых испытаний грунтов;

протоколы химанализа грунтовой воды;

геофизические разрезы и графики;

ведомость фундамента по результатам обследования.

протоколы инструментального обследования железобетонных конструкций неразрушающими методами;

протоколы лабораторных испытаний образцов бетона; отобранных из конструкции.

расчеты фундамента и основания.

Приложение Р
(справочное)

Реперы

1. Реперы могут быть грунтовыми и стенными, постоянными и временными, металлическими, железобетонными, деревянными, отмеченные краской площадки на фундаментах, цоколях зданий и т.п.

2. Постоянные стенные реперы представляют собой специальные чугунные отливки. Эти реперы закладываются в стенах и цоколях капитальных зданий и сооружений на высоте около 0,5 м от поверхности земли с учетом возможности вертикальной установки рейки на выступ репера.

3. Высотные отметки закрепляют на неподвижных предметах: стенах, колоннах, фундаментах, смотровых колодцах канализации. Место для установки рейки отмечают гравировкой кернером. Рядом с репером масляной краской пишется его номер.

4. При отсутствии капитальных зданий и сооружений устанавливают грунтовые реперы. Грунтовыми реперами служат металлические трубы, отрезки рельса, профилированный металл, железобетонные монолиты. Нижний конец репера заделывают в бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 40´40 см, верхним основанием 15´15 см и высотой 40 см. Грунтовый репер закладывают на глубину не менее 1,5 метра, на 0,5 м ниже границы максимального промерзания грунта. В верхней части трубы или монолита укрепляют болт, имеющий сферическую головку с отверстием. Это отверстие служит центром знака.

5. Репер, предназначенный для установки в мощных торфяниках и подвижных песках, состоит из металлической трубы диаметром 6 см, в верхнем срезе которой закреплена марка, а к нижнему концу приварена спираль.

6. Репером временного типа могут служить деревянные столбы, крупные гвозди, забитые в основания деревянных опор ВЛ, ЛС или деревянные сооружения, пни спиленных деревьев и т.д.

7. Для районов распространения многолетней мерзлоты грунтовый репер должен изготавливаться из труб диаметром не менее 60 мм с толщиной стенок не менее 3 мм. К нижней части трубы привариваются несколько якорей в виде дисков. Часть трубы, на которой закреплены диски должна полностью закладываться ниже наибольшей глубины протаивания. После пробуривания скважины нижняя часть ее до высоты 50-60 см заполняется грунтом текучей консистенции, в которую затем погружается якорь. Общая длина трубы должна быть не менее двойной величины наибольшей глубины протаивания.

Временными реперами могут служить деревянные столбы, отрезки уголка, металлических труб о завершенными концами, закладываемые на 0,8 метра ниже границы деятельного слоя, или пни свежесрубленных деревьев диаметром в верхней части не менее 25 см, обработанные в виде столба, с вырезом для надписи, полочкой и забитым кованным гвоздем.

8. Грунтовые реперы кроме закладываемых в районах распространения многолетней мерзлоты, окапываются канавами в виде квадрата со сторонами 1,5 и 1,5 метра, глубиной 0,3 м, с насыпкой 0,5 м. В залесенной местности насыпь заменяется срубом /1,0´1,0´0,3 м/. Сруб заполняется землей, знак не окапывается. В местах, где окопка невозможна /болото, обочина, дороги, скала, пески и т.п./, реперы не окапываются.

9. Реперы по каждому объекту нумеруют так, чтобы на объекте не было одинаковых номеров. На постоянных грунтовых реперах номер набивают кернером на верхней части трубы или рельса, либо приваривают специальную марку.

10. Каждый поставленный репер должен быть привязан к трем наиболее постоянным точкам ситуации /контурам/. В незастроенной местности для грунтовых реперов составляются карточки закладки /кроки/, в которых дается схема привязки их к характерным элементам ситуации.

Приложение С
(обязательное)

Инженерно-геологические условия площадок размещения резервуаров

По совокупности свойств инженерно-геологические условия площадки для строительства резервуаров согласно РД-16.01-60.30.00-КТН-026-1-04 подразделяются на благоприятные, неблагоприятные и весьма неблагоприятные.

Неблагоприятными для устройства фундаментов и оснований резервуаров являются:

грунты с модулем деформации Е < 10 МПа;

просадочные и набухающие;

вечномерзлые грунты с льдистостью < 0,40;

районы с сейсмичностью 7 баллов и более;

грунты с отклонением слоев от горизонтали более 7 градусов.

Весьма неблагоприятными для устройства фундаментов и оснований резервуаров являются:

грунты плывунного типа;

подрабатываемые территории;

просадочные грунты мощностью более 25 метров;

вечномерзлые грунты с льдистостью >0,40;

зоны тектонических разломов;

участки распространения оползневых, карстовых, мерзлотных и др. опасных геологических процессов.

Приложение Т
(обязательное)

Форма ведомости дефектов железобетонных конструкций

РНУ



НПС (ЛПДС)



Тип резервуара



Технологический номер резервуара



Год ввода в эксплуатацию



Ведомость дефектов

№ пп

Координаты

Вид дефекта и его характеристики1)

№ рисунка (эскиза, фото)

Примечание

1

2

3

4

5































__________________

1) В графе указывается вид дефекта и его основные характеристики:

для трещин - длина в м, и ширина раскрытия в мм;

для зон разрушения, отслоения защитного слоя, намокания (протечек) - площадь в м2;

для механических повреждений - площадь в м2;

для коррозии арматуры из-за несоблюдения толщины защитного слоя - площадь дефекта в м2, и % от всей поверхности;

Библиография

[1] ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа

[2] ГОСТ 12536-79 Грунты. Метод лабораторного определения гранулометрического (зернового) и макроагрегатного состава

[3] ГОСТ 18105-86* Бетоны. Правила контроля прочности

[4] ГОСТ 2.501-88* Единая система конструкторской документации (ЕСКД). Правила учета и хранения

[5] ГОСТ 20522-96 Грунты. Методы статистической обработки результатов испытаний

[7] ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля

[8] ГОСТ 23161-78 Грунты. Методы лабораторного определения характеристик просадочности

[9] ГОСТ 23740-79 Грунты. Метод лабораторного определения содержания органических веществ

[10] ГОСТ 24143-80 Грунты. Методы лабораторного определения характеристик набухания и усадки

[11] ГОСТ 25100-95 Грунты. Классификация

[12] ГОСТ 25584-90 Грунты. Методы лабораторного определения коэффициента фильтрации

[13] ГОСТ 30416-96 Грунты. Лабораторные испытания. Общие положения

[14] ГОСТ 30672-99 Грунты. Полевые испытания. Общие положения

[15] ГОСТ Р 51593-2000 Вода. Общие требования к отбору проб

[16] СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения

[17] СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования

[18] СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство

[19] СНиП 2.01.07-85* Нагрузки и воздействия

[20] СНиП 2.03.11-85 Защита строительных конструкций от коррозии

[21] СНиП 2.09.03-85 Сооружения промышленных предприятий

[22] СНиП 2.11.03-93 Склады нефти и нефтепродуктов. Противопожарные нормы

[23] СНиП 3.01.03-84 Геодезические работы в строительстве

[24] СНиП 3.02.01-87 Земляные сооружения, фундаменты и основания

[25] СНиП 3.03.01-87 Несущие и ограждающие конструкции

[26] СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения

[27] СНиП 2.02.01-83* Основания зданий и сооружений

[28] СП 12-135-2003 Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда

[29] СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры

[30] МГСН 2.07-01 Основания, фундаменты и подземные сооружения г. Москвы

[31] ПБ 03-246-98 Правила проведения экспертизы промышленной безопасности

[32] РД 03-298-99 Положение о порядке утверждения заключения экспертизы промышленной безопасности

[33] РД-13.100-00-КТН-225-06 Система организации работ по охране труда на нефтепроводном транспорте

[34] ВСН 30-81 Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изыскании объектов нефтяной промышленности.






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
