Научно-исследовательский институт строительной физики (НИИСФ)
Российской академии архитектуры и строительных наук (РААСН)

РЕКОМЕНДАЦИИ

ПО ПРИМЕНЕНИЮ ВСПЕНЕННОГО ПОЛИПРОПИЛЕНА «ПЕНОТЕРМ» В КОНСТРУКЦИЯХ «ПЛАВАЮЩИХ» СТЯЖЕК ДЛЯ УЛУЧШЕНИЯ ЗВУКОИЗОЛЯЦИИ МЕЖДУЭТАЖНЫХ ПЕРЕКРЫТИЙ

Директор института

академик РААСН                                                                Г.Л. Осипов

Зав. лабораторией акустических материалов

д.т.н., профессор                                                                 Л.А. Борисов

Содержание

1. Технические характеристики материала и изделий ПЕНОТЕРМ®

1.1 Изделия под торговой маркой ПЕНОТЕРМ® НПП Л и ПЕНОТЕРМ® НПП ЛЭ фирмы «УРАЛПЛАСТИК» изготавливаются экструзионным методом из полипропилена, с введением вспенивателя, антиперенов, стабилизирующих и других технологических добавок.

1.2 ПЕНОТЕРМ® НПП Л - получают ламинированием, т.е. нагревом листов материала НПП и соединение их под давлением.

1.3 ПЕНОТЕРМ® НПП ЛЭ - ламинированный материал с введением специальных пластифицирующих добавок, придающим ему необходимую эластичность.

1.4 Физико-механические и эксплуатационные характеристики материала сведены в таблицу

Таблица 1.1.

Наименование показателя

Норма

Метод испытания

Динамический модуль упругости, при нагрузке 2000 Н/м2, МПа



ГОСТ 16297-80

ПЕНОТЕРМ® НПП Л

1,1±0,01

ПЕНОТЕРМ® НПП ЛЭ

0,66±0,01

Относительное сжатие, при нагрузке 2000 Н/м2



ГОСТ 16297-80

ПЕНОТЕРМ® НПП Л

0,06

ПЕНОТЕРМ® НПП ЛЭ

0,11

Прочность при сжатии при 10% деформации, МПа

0,019

ГОСТ 11262-80

Водопоглощение, %

0,74

ГОСТ 17177-94

Плотность, кг/м3

40

ГОСТ 17177-94

Возгораемость (горючесть)

Г2

ГОСТ 30244-94

В2

ГОСТ 30402-97

Д3

ГОСТ 12.1.044-89

Гарантийный срок хранения, мес

12

ТУ 2246-014-00203430-2001

Условия эксплуатации

Полная защита от УФ лучей

ТУ 2246-014-00203430-2001

1.5 Изделия ПЕНОТЕРМ® выпускаются в рулонах следующих размеров.

Таблица 2.2.

Материал Марка

Толщина, мм

Ширина, мм

Длина, м

ПЕНОТЕРМ® НПП Л

2-15

1200/1500

25

ПЕНОТЕРМ® НПП ЛЭ

6,8, 10

1200/1500

25

1.6 Изделия имеют пожарный сертификат № ССПБ.RU.ОП027.В00031 от 15.02.02.

1.7 Изделия имеют гигиенический сертификат № 66.01.10.224.П.000126.02.02 от 26.02.02.

1.8 Изделия имеют сертификат соответствия № РОСС RU.АЯ55.Н58509 от 05.04.02.

2. Общие рекомендации по применению

2.1 Альбом рекомендаций содержит принципиальные решения по использованию материалов ПЕНОТЕРМ® НПП ЛЭ в качестве упруго-пластичной прокладки в конструкции плавающего пола, некоторые схемы конструктивных решений, материалы для проектирования.

2.2 Содержащиеся в альбоме рекомендаций материалы и схемы конструктивных решений предназначены для применения в одно- и жилых многоэтажных и общественных зданиях с сухим, нормальным и влажным температурно-влажностным режимом.

2.3 Проектирование следует вести с учетом указаний и ограничений действующих норм и рекомендаций:

СНиП 2.08.01-89 «Жилые здания»;

СНиП 2.08.02-89 «Общественные здания и сооружения»;

СНиП 2.09.04-87 «Административные и бытовые здания»;

СНиП II-3-79* «Строительная теплотехника»;

СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;

СНиП 2.03.13-88 «Полы»;

СНиП 23-03-2003 «Защита от шума и акустика»;

ГОСТ Р (СТ СЭВ 4867-84)-87. «Защита зданий от шума в строительстве. Звукоизоляция ограждающих конструкций. Нормы»;

МГСН 2.04-97 Московские городские строительные нормы «Допустимые уровни шума вибрации и требования к звукоизоляции в жилых и общественных зданиях» - М.: ГУП «НИАЦ», 1997;

Пособие к МГСН 2.04-97 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий». - М.: ГУП «НИАЦ», 1998;

Свод правил «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий». - М.: ГУП «ЦПП», 2003;

Международный стандарт ИСО 717 (Части 1,2,3) - «Акустика. Оценка звукоизоляции ограждающих конструкций и элементов зданий».

2.4 В соответствии с требованиями СНиП 23-03-2003, нормируемыми параметрами звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий являются индексы изоляции воздушного шума Rw в дБ и индексы приведенного уровня ударного шума Lnw в дБ (для перекрытий).

2.5 В настоящее время в связи с введением нового СНиПа и появлением новой международной системы оценки звукоизоляции, произошло численное изменение значений индексов изоляции воздушного шума и индексов приведенных уровней ударного шума, определенных по главе 6 СНиП II-12-77, а соответственно все расчеты скорректированы на новые значения. Для возможности сопоставления с новой системой оценки звукоизоляции данных, приводимых в технической литературе в ранее применявшихся характеристиках звукоизоляции, следует использовать следующие соотношения:

Rw=Iв+2 дБ

Lnw=Iу-7 дБ,

где Rw и Lnw - значения индексов по СНиП 23-03-2003

Iв и Iу - значения индексов по СНиП II-12-77.

Кроме того, введено понятие индекса улучшения изоляции ударного шума ΔLnw конструкцией пола перекрытия.

3. Звукоизоляция междуэтажных перекрытий с плавающим полом

3.1 Выбор конструкции плавающего пола определяется назначением помещений и зданий, в которых предполагается устройство пола, а также типом и толщиной несущей плиты перекрытия в жилых и общественных зданиях.

3.2 Плавающий пол представляет собой плиту или стяжку из бетона, гипса или асфальта или других подобных материалов толщиной не менее 50 мм и поверхностной плотностью не менее 60 кг/м2, укладываемую на слой упругого изоляционного материала ПЕНОТЕРМ® НПП ЛЭ. При необходимости выполняется армирование стяжки.

3.3 Значения индексов приведенного уровня ударного шума для перекрытий с плитами сплошного сечения следует принимать по таблице 3.1

Таблица 3.1

Поверхностная плотность плиты перекрытия, кг/м2

Ориентировочная толщина плиты перекрытия, мм

Значения Lnwo, дБ

150

60

86

200

80

84

250

100

82

300

120

80

350

140

78

450

180

76

Примечание: 1) При подвесном потолке из листовых материалов (ГКЛ, ГВЛ и т.п.) из значений Lnwo вычитается 1 дБ.

2) При заполнении пространства над подвесным потолком звукопоглощающим материалом из значений Lnwo вычитается 2 дБ.

3.4 Индекс приведенного ударного шума Lnw под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять в соответствии с СНиП 23-03-2003 «Защита от шума и акустика» или МГСН 2.04-97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях».

3.5 Требуемая толщина звукоизоляционного слоя материала ПЕНОТЕРМ® НПП ЛЭ определяется расчетом.

3.6 Для эффективного использования звукоизоляционного материала ПЕНОТЕРМ® НПП ЛЭ необходимо правильно выбрать соотношение между толщиной слоя изоляционного материала и нагрузкой (стяжкой с покрытием пола) с тем, чтобы резонансная частота колебания пола была минимально низкой и при этом не происходило разрушения звукоизоляционной прокладки.

3.7 Применение звукоизоляционных прокладок из материала ПЕНОТЕРМ® НПП ЛЭ в зависимости от толщины прокладки и поверхностной плотности стяжки обеспечивает индекс снижения приведенного уровня ударного шума под перекрытием (ΔLnw) от 20 до 22 дБ, что в большинстве реальных случаев позволяет выполнить нормативные требования по изоляции ударного шума.

3.8 Принципиальные схемы конструктивных решений звукоизоляции междуэтажного перекрытия представлены на рис.3.1-3.6.

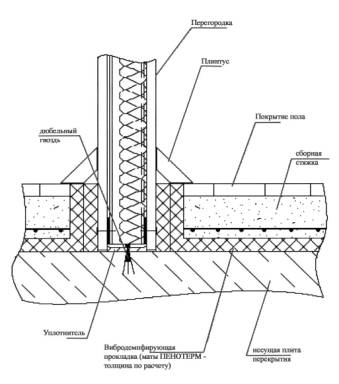

Сопряжение пола с перегородкой

рис. 3.1

Примыкание пола в ванной комнате

рис. 3.2

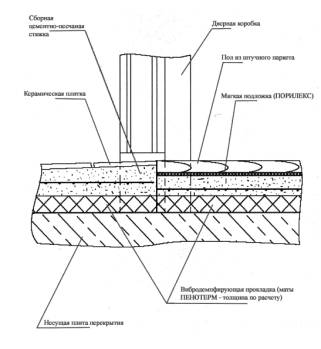

Сопряжение полов из керамической плитки и штучного паркета

рис. 3.3

Полы из штучного паркета

рис. 3.4

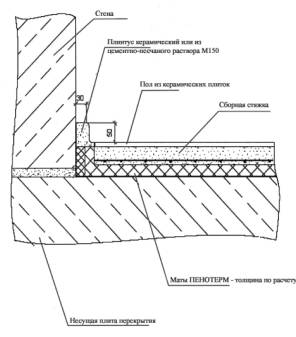

Примыкание плиточных полов к перегородкам

рис. 3.5

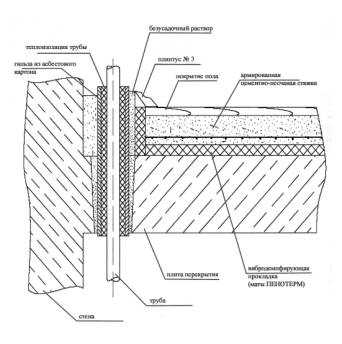

Примыкание трубопровода в междуэтажных перекрытиях

рис. 3.6

3.9 Полы в зданиях

3.9.1 Относительная влажность воздуха в помещениях в процессе устройства покрытия полов не должна превышать 80%. Температура воздуха на уровне пола при устройстве выравнивающей цементно-песчаной стяжки должна быть не менее +5°С. Устройство полов должно выполнятся после окончания всех строительно-монтажных, электротехнических и отделочных работ.

3.9.2 До начала производства работ по устройству полов монтажные отверстия в перекрытиях, зазоры между плитами, места примыкания перекрытий к стенам перегородок, трубам должны быть заделаны цементно-песчаным раствором не ниже М 100.

3.9.3 В местах пересечения инженерных коммуникаций, а также местах примыкания к оконным витражам, конструкциям должна быть выполнена негорючая изоляция.

3.9.4 При укладке звукоизоляционных прокладок из материала ПЕНОТЕРМ® НПП ЛЭ в коридорах, следует предусмотреть рассечки из негорючих материалов шириной не менее 200 мм, устанавливаемые не реже чем через 60 м.

3.9.5 При устройстве теплоизоляции пола над вентилируемым подпольем, толщина материала ПЕНОТЕРМ® НПП ЛЭ подбирается теплотехническим расчетом в соответствии с СНиП II-3-79* «Строительная теплотехника». При это учитывается, что коэффициент теплопроводности λ=0,0344 Вт/м °К (Заключение НИИМосСтрой № 2-222/02 от 11.09.02 г.).

ПРИЛОЖЕНИЕ

А Расчет звукоизоляции между помещениями квартир с многопустотной плитой перекрытия

В соответствии с требованиями СНиП 23-03-2003 «Защита от шума и акустика», нормативный индекс изоляции воздушного шума Rw в дБ и приведенного уровня ударного шума под перекрытием Lnw в дБ следует принимать по табл. 7 СНиПа или по табл. 6 МГСН 2.04-97.

Для домов категории Б (комфортные условия):

Rw=52 дБ;                               Lnw=58 дБ.

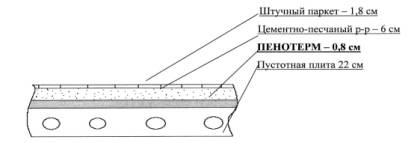

Состав перекрытия:

1. Расчет изоляции воздушного шума пустотным перекрытием

Индекс изоляции воздушного шума Rw в дБ перекрытием определяется по табл. 15 Свода правил «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий», в зависимости от величины индекса изоляции воздушного шума плитой перекрытия Rwo, определенного в соответствии с п.п. 3.3 и частоты резонанса fp в Гц, определяется по формуле:

где Ед=6,6·105 Па (динамический модуль упругости звукоизоляционного слоя);

m1=300 кг/м2 (поверхностная плотность плиты);

m2=110,8 кг/м2 (поверхностная плотность выше звукоизоляционного слоя);

h3=h0·(1-ε),

где h0 - толщина звукоизоляционного слоя в не обжатом состоянии 0,008м;

ε - относительное сжатие материала под нагрузкой - 0,1;

h3=0,008-(l-0,l)=0,0072.

Rwo=37lgm1+55lg К-43, дБ,

где m1 - поверхностная плотность плиты перекрытия и К -коэффициент;

m1=hпр·γ,

где hпр - приведенная толщина плиты перекрытия и γ - плотность бетона;

m1=0,12·2500=300 кг/м3.

Для определения коэффициента К необходимо вычислить момент инерции сечения j. Многопустотная плита шириной 1,2 м имеет 6 круглых пустот диаметром 0,16 м, расположенных посередине сечения. Момент инерции находится как разность моментов инерции прямоугольного сечения  и шести круглых пустот

Определяем К по формуле:

Rwo=37lg300+55lgl,2-43=53 дБ.

По табл. 15 в зависимости от fp и Rwo определяем Rw=54 дБ, что больше 52 дБ нормируемого значения индекса изоляции воздушного шума по СНиП.

2. Расчет изоляции ударного шума пустотным перекрытием

Индекс приведенного уровня ударного шума Lnw перекрытием с полом на звукоизоляционном слое определяется по табл. 17 Свода правил «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий» в зависимости от величины индекса приведенного уровня ударного шума перекрытия Lnwo, определяемого по табл. 18 и частоты колебания пола, лежащего на звукоизоляционном слое - f0, определяемой по формуле:

где ЕД=6,6·105 Па;

h3=0,0072;

m2=110,8 кг/м2.

Lnwo=80 дБ для плиты с поверхностной плотностью 300кг/м3.

По табл. 17 Lnw=60 дБ, что соответствует нормативному значению индекса изоляции ударного шума по СНиП.

ВЫВОД: таким образом, состав междуэтажного перекрытия, где в качестве звукоизоляционного слоя заложен вспененный полипропилен ПЕНОТЕРМ® НПП ЛЭ толщиной 8 мм, соответствует требованиям СНиП 23-03-2003 «Защита от шума и акустика».

Б Расчет звукоизоляции монолитного перекрытия между помещениями квартир

В соответствии с требованиями СНиП 23-03-2003 «Защита от шума и акустика», нормативный индекс изоляции воздушного шума Rw в дБ и приведенного уровня ударного шума под перекрытием Lnw в дБ следует принимать по табл. 7 СНиПа или по табл. 6 МГСН 2.04-97.

Для домов категории Б (комфортные условия):

Rw=52 дБ;                               Lnw=58 дБ.

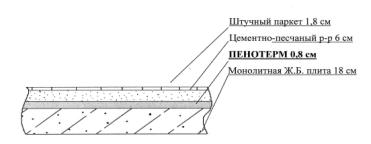

Состав перекрытия:

1. Расчет изоляции воздушного шума монолитным перекрытием

Индекс изоляции воздушного шума Rw в дБ перекрытием определяется по табл. 15 Свода правил «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий», в зависимости от величины индекса изоляции воздушного шума плитой перекрытия Rwo определенного в соответствии с п. п. 3.3 и частоты резонанса fp в Гц, определяется по формуле:

где Ед=6,6·105 Па (динамический модуль упругости звукоизоляционного слоя);

m1=450 кг/м2 (поверхностная плотность сплошной ж.б. плиты);

m2=110,8 кг/м2 (поверхностная плотность выше звукоизоляционного слоя);

h3=h0·(1-ε),

где h0 - толщина звукоизоляционного слоя в не обжатом состоянии - 0,008 м;

ε - относительное сжатие материала под нагрузкой - 0,1;

h3=0,008-(l-0,l)=0,0072.

Rwo=37lgm1+55lgК-43, дБ,

где m1 - поверхностная плотность плиты перекрытия и К - коэффициент;

m1=hпр·γ,

где hпр - приведенная толщина плиты перекрытия и γ - плотность бетона;

m1=0,18-2500=450 кг/м3.

для монолитных плит перекрытия К=1;

Rwo=37lg450-43=55 Гц.

По табл. 15, в зависимости от fp и Rwо определяем Rw=55 дБ, что больше 52 дБ нормируемого значения индекса изоляции воздушного шума по СНиП.

2. Расчет изоляции ударного шума монолитным перекрытием

Индекс приведенного уровня ударного шума Lnw nepeкрытиeм с полом на звукоизоляционном слое определяется по табл. 17 Свода правил «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий» в зависимости от величины индекса приведенного уровня ударного шума перекрытия Lnwo, определяемого по табл. 18 и частоты колебания пола, лежащего на звукоизоляционном слое - f0, определяемой по формуле:

где ЕД=6,6·105 Па;

h3=0,0072;

m2=110,8 кг/м2.

Lnwo=76 дБ для плиты с поверхностной плотностью 450кг/м2.

По табл. 17 Lnw=56 дБ, что меньше нормативного значения индекса изоляции ударного шума перекрытием по СНиП.

ВЫВОД: таким образом, состав междуэтажного перекрытия, где в качестве звукоизоляционного слоя заложен вспененный полипропилен ПЕНОТЕРМ® НПП ЛЭ толщиной 8 мм, соответствует требованиям СНиП 23-03-2003 «Защита от шума и акустика».

Текст настоящего документа соответствует источнику.
