МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon-head non-falling-out screws, product grade В.
Design and dimensions

ГОСТ
10338-80

Взамен
ГОСТ 10338-63

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Настоящий стандарт распространяется на винты с шестигранной головкой невыпадающие класса точности В с номинальным диаметром резьбы от 6 до 20 мм.

(Введено дополнительно, Изм. № 1).

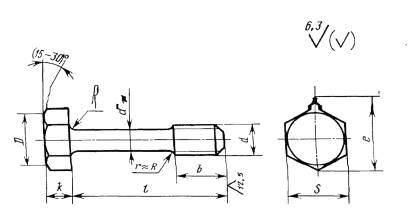

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

D = (0,90 + 0,95) S

Таблица 1

мм

Номинальный диаметр резьбы d

6

8

10

12

16

20

Диаметр стержня d1 (пред. откл. h13)

4,0

5,5

7,0

9,0

11,0

14,0

Длина резьбы b

8

10

12

16

20

25

Размер «под ключ» S (пред. откл. h13)

10

13

17

19

24

30

Высота головки k

4,0

5,5

7,0

8,0

10,0

13,0

Диаметр описанной окружности l, не менее

11,0

14,4

18,9

21,1

26,8

33,6

Радиус под головкой R, не более

0,4

0,5

0,6

0,8

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

6

8

10

12

16

20

(18)



-

-

-

-

-

20



-

-

-

-

-

(22)







-

-

-

25







-

-

-

(28)









-

-

32



Стандартные длины

-

-

(36)



-

-

40



-

-

(45)









-

-

50













(55)













60













(70)













80













(90)

-











100

-











Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8-6g×25.58 ГОСТ 10338-80

То же, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт M8-6g×25,88.35Х.019 ГОСТ 10338-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Технические требования - по ГОСТ 1759.0-87.

4. Теоретическая масса винтов указана в приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

6

8

10

12

18

20

(18)

4,977

-

-

-

-

-

20

5,174

-

-

-

-

-

(22)

5,372

12,46

22,25

-

-

-

25

5,668

13,02

23,16

-

-

-

(28)

5,964

13,58

24,06

36,05

-

-

32

6,359

14,33

25,27

38,04

-

-

(36)

6,754

15,07

26,48

40,04

-

-

40

7,148

16,02

27,69

42,04

-

-

(45)

7,642

16,76

29,20

44,53

-

-

50

8,135

17,69

30,71

47,03

85,42

156,9

(55)

8,629

18,63

32,23

49,52

89,15

163,0

60

9,122

19,56

33,73

52,00

92,88

169,0

(70)

10,110

21,43

36,76

57,00

100,30

181,1

80

11,100

23,30

39,77

62,00

107,80

193,2

(90)

_

25,17

42,77

67,00

115,30

205,3

100

-

27,04

45,77

72,00

122,80

217,5

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
