МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ С ЛЫСКАМИ И РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 20866-81

Adjusting fixturing ring supports with flats and threaded holes. Design and dimensions

Взамен
ГОСТ 20866-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

с 01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на круглые крепежные установочные стойки с лысками и резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

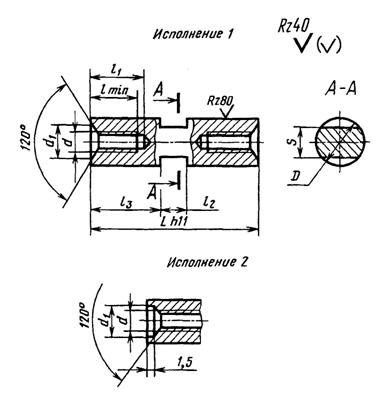

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.

Таблица 1

мм

Номинальный диаметр резьбы, d

2

2,5

3

4

5

6

8

Шаг резьбы, Р

0,40

0,45

0,50

0,70

0,80

1,00

1,25

Размер под ключ, S

Номинальный

4,0

5,0

5,5

7,0

8,0

10,0

13,0

Пред. откл.

-0,16

-0,20

-0,24

D

5

6

7

8

9

11

15

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

l

4

5

6

7

8

9

12

l1

5

6

9

10

12

13

16

l2

5

6

8

10

12

Таблица 2

мм

L

Длина l3 и применяемость при номинальном диаметре резьбы d

2

2,5

3

4

5

6

8

6

0,5



0,6





















7

1,0



1,0





















8

1,5



1,5





















9

2,0



2,0





















10

2,5



2,5



2,5



2,0













11

3,0



3,0



3,0



2,5













12

3,5



3,5



3,5



3,0













13

4,0



4,0



4,0



3,5













14

4,5



4,5



4,5



4,0













15

5,0



5,0



5,0



4,5













16

5,5



5,5



5,5



5,0













17

6,0



6,0



6,0



5,5













18

6,5



6,5



6,5



6,0













19

7,0



7,0



7,0



6,5













20

7,5



7,5



7,5



7,0













22

8,5



8,5



8,5



8,0













24

9,5



9,5



9,5



9,0













26

10,5



10,5



10,5



10,0













28

11,5



11,5



11,5



11,0













30

12,5



12,5



12,5



12,0



11,0









32





13,5



13,5



13,0



12,0









34





14,5



14,5



14,0



13,0









36





15,5



15,5



15,0



14,0









38





16,5



16,5



16,0



15,0









40





17,5



17,5



17,0



16,0



15,0





42









18,5



18,0



17,0



16,0





45









20,0



19,5



18,5



17,5





48









21,5



21,0



20,5



19,0





50









22,5



22,0



21,5



20,0





53









24,0



23,5



22,5



21,5





55









25,0



24,5



23,5



22,5





58









26,5



26,0



25,0



24,0





60









27,5



27,0



26,0



25,0





65













29,5



28,5



27,5





70













32,0



31,0



30,0



29,0

75













34,5



33,5



32,5



31,5

80













37,0



36,0



35,0



34,0

85













39,5



38,5



37,5



36,5

90













42,0



41,0



40,0



39,0

95













44,5



43,5



42,5



41,5

100













47,0



46,0



45,0



44,0

110













52,0



51,0



50,0



49,0

120

















56,0



55,0



54,0

130

















61,0



60,0



59,0

140





















65,0



64,0

150

























69,0

Примечания:

1. Стойки, для которых значение l3 расположено над ломаной линией, следует изготавливать со сквозным отверстием (L = l1).

2. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением l3.

Таблица 3



Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы d, мм

2

2,5

3

4

5

6

8

6

0,506

0,630











7

0,520

0,735











8

0,595

0,840











9

0,669

0,945











10

0,744

1,051

1,412

1,697







11

0,818

1,156

1,553

1,879







12

0,937

1,263

1,696

2,041







13

0,967

1,372

1,843

2,215







14

1,043

1,470

1,983

2,390







15

1,130

1,570

2,120

2,550







16

1,230

1,605

2,257

2,730







17

1,320

1,793

2,396

2,900







18

1,400

1,890

2,544

3,060







19

1,490

2,110

2,720

3,220







20

1,580

2,240

2,830

3,370







22

1,770

2,490

3,240

3,720







24

1,930

2,740

3,580

4,140







26

2,110

3,000

3,920

4,430







28

2,280

3,033

4,270

4,750







30

2,460

3,510

4,620

5,100

5,800





32



3,770

5,070

5,750

6,400





34



4,020

5,220

6,200

6,900





36



4,270

5,670

6,700

7,660





38



4,530

6,020

7,100

8,100





40



4,790

6,370

7,600

8,650

12,400



42





6,710

8,040

9,210

13,280



45





7,220

8,700

10,050

14,600



48





7,780

9,360

10,940

15,820



50





8,120

9,800

11,500

16,700



53





8,580

10,560

12,340

17,920



55





8,920

11,000

12,900

18,800



58





9,480

11,660

13,740

20,120



60





9,820

12,100

14,300

21,000



65







13,200

15,700

23,100



70







14,300

17,200

25,200

44,800

75







15,500

18,600

27,400

48,800

80







16,000

20,000

29,500

52,900

85







17,700

21,500

31,700

56,900

90







18,800

22,900

33,800

60,800

95







19,900

24,300

36,000

64,900

100







21,000

25,800

38,200

68,800

110







22,100

28,600

42,300

76,800

120









31,500

46,600

84,800

130









34,300

51,200

92,800

140











55,300

100,800

150













108,800

Примечание. Для определения массы стоек из других материалов значения масс, указанные в таблице, следует умножать на коэффициент: 0,356 - для алюминиевого слава; 1,08 - для латуни.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 4 мм, длиной L = 30 мм, изготовленной из сплава марки В95Т1, покрытие окисное (05):

Стойка М4×30-В95Т1.05 ГОСТ 20866-81

То же, нормальной степени точности:

Стойка Н М4×30-В95Т1.05 ГОСТ 20866-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М4×30-В95Т1.05 ГОСТ 20866-81

То же, повышенной степени точности:

Стойка 2М4×30-В95Т1.05 ГОСТ 20866-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.

Таблица 4

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение

по ГОСТ 9.306-85

условное

Сталь 35

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

56.013

0,5-0,75

Ц6-9.хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9.хр

56.029

Сталь А12

ГОСТ 1414-75

Сталь 10, 20

ГОСТ 1050-88

5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

Кд6-9.хр

02

58.023

0,5-0,75

58.026

0,8 и более

58.029

Сталь 12Х18Н9Т Сталь 14Х17Н2 ГОСТ 5632-72

21

Пассивное

0,4 и более

Хим. Пас.

11

21.11

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

32.11

Сплав Д1, Д16 ГОСТ 4784-97

35

Окисное

0,4 и более

Ан. Окc.

05

35.05

Сплав В95Т1 ГОСТ 21488-97

В95Т1.05

Сплав ВТ5-1 ОСТ 190173-75

ВТ5.05

(Измененная редакция, Изм. № 1).

4. Технические требования по ГОСТ 20868-81.
