ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОАГРЕГАТЫ И ПЕРЕДВИЖНЫЕ
ЭЛЕКТРОСТАНЦИИ С ДВИГАТЕЛЯМИ
ВНУТРЕННЕГО СГОРАНИЯ

СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ГОСТ 23162-78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОАГРЕГАТЫ И ПЕРЕДВИЖНЫЕ ЭЛЕКТРОСТАНЦИИ С ДВИГАТЕЛЯМИ ВНУТРЕННЕГО СГОРАНИЯ

Условные обозначения

Generating sets and moving power stations
with internal - combustion engines

System of symbols

ГОСТ
23162-78

Постановлением Государственного комитета стандартов Совета Министров СССР от 2 июня 1978 г. № 1511 срок действия установлен

с 01.07 1979 г.

до 01.07 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на передвижные и стационарные электроагрегаты и на передвижные электростанции с двигателями внутреннего сгорания (далее - электроагрегаты и электростанции) и устанавливает систему их условных обозначений.

Стандарт не распространяется на судовые, тепловозные, сварочные электроагрегаты, электроагрегаты летательных аппаратов и энергопоезда.

Условные обозначения, установленные настоящим стандартом, не должны применяться вместо кодов Общесоюзного классификатора продукции и обозначений, принятых в стандартах Единой системы конструкторской документации.

2. Система условных обозначений электроагрегатов и электростанций состоит из буквенно-цифровых групп, разделенных дефисами и расположенных в порядке, установленном настоящим стандартом.

Отличительные признаки электроагрегатов и электростанций, использованные в системе условных обозначений, соответствуют классификации электроагрегатов и электростанций по ГОСТ 23377-84.

Термины и определения, применяемые в настоящем стандарте - по ГОСТ 23375-83.

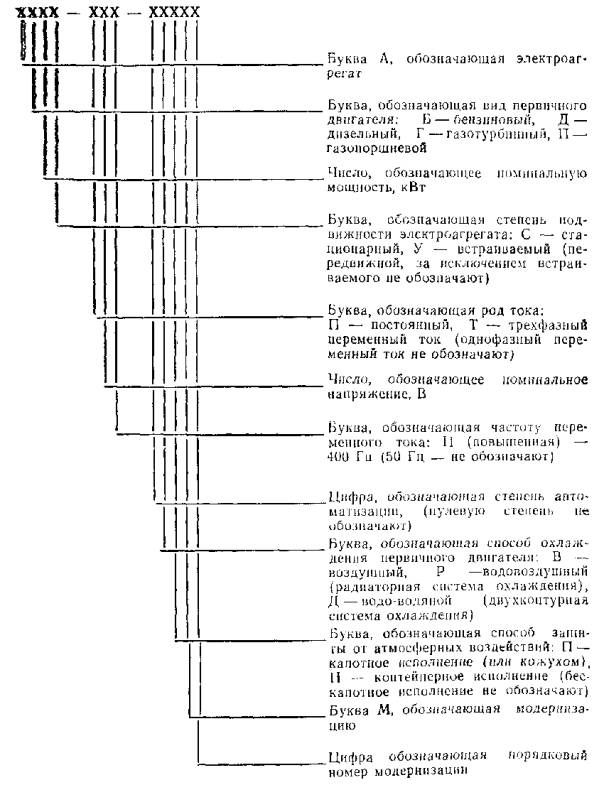

3. Структура системы условных обозначений электроагрегатов

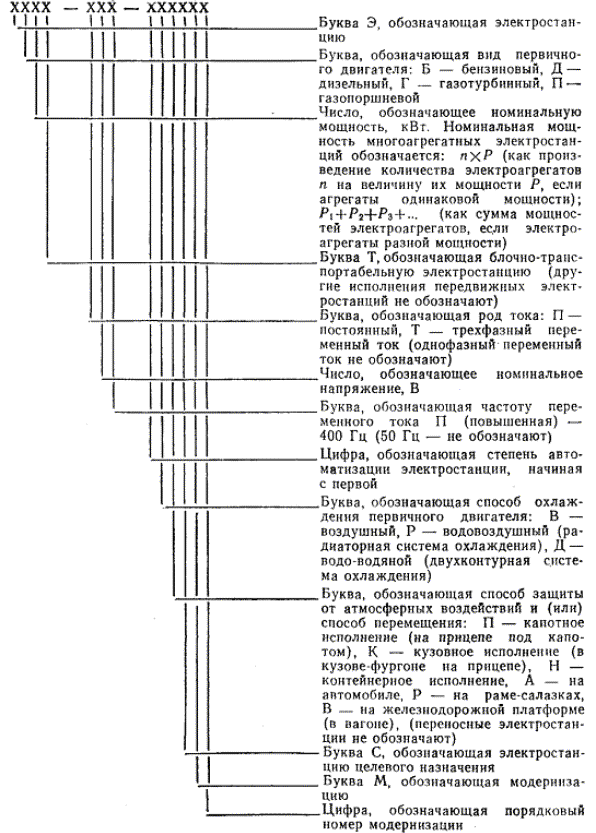

4. Структура системы условных обозначений электростанций

Примеры условных обозначений

а) бензиновый электроагрегат мощностью 0,5 кВт, постоянного тока, напряжением 28,5 В, с воздушным охлаждением двигателя:

АБ0,5-П28,5-В

б) дизельный электроагрегат мощностью 60 кВт, стационарный, переменного трехфазного тока, напряжением 230 В, с водовоздушным охлаждением двигателя, модернизированный однократно:

АД60С-Т230-РМ1

в) дизельная электростанция мощностью 500 кВт, переменного трехфазного тока, напряжением 400 В, автоматизированная по 2-й степени, с водовоздушным охлаждением двигателя, кузовного исполнения:

ЭД500-Т400-2РК

г) дизельная электростанция, многоагрегатная, состоящая из двух электроагрегатов мощностью по 60 кВт, напряжением 230 В, трехфазного переменного тока, частотой 400 Гц, автоматизированная по 1-й степени, с водовоздушным охлаждением двигателя, кузовного исполнения:

ЭД2´60-Т230П-1РК

д) газотурбинная электростанция, блочно-транспортабельная, мощностью 1000 кВт, трехфазного переменного тока, напряжением 6300 В, частотой 50 Гц, автоматизированная по 3-й степени:

ЭГ1000Т-Т6300-3.

1-4. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1 (Исключено, Изм. № 1).

ПРИЛОЖЕНИЕ 2 (Исключено, Изм. № 1).
