ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ

КОНСТРУКЦИЯ

ГОСТ 28016-89

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов резьбовые

НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ

Конструкция

Threaded pipeline connections.
Welded conical nipples.
Design

ГОСТ
28016-89

Дата введения 01.01.90

Настоящий стандарт распространяется на конические приварные ниппели, применяемые в резьбовых соединениях трубопроводов общемашиностроительного применения с углом конуса корпусных деталей 24 °.

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 1; 2-5 и 7 настоящего стандарта.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

(Измененная редакция, Изм. № 1).

1. Конструкция и основные размеры конических приварных ниппелей должны соответствовать указанным на черт. 1 и 2 и в табл. 1.

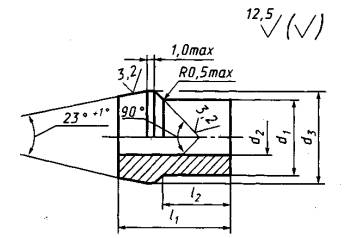

Исполнение 1

Черт. 1

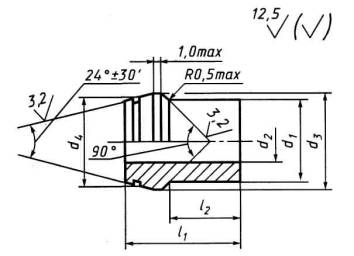

Исполнение 2

Черт. 2

Таблица 1

Размеры, мм

Группа

Наружный диаметр трубы Dн

Номинальный размер (условный проход) DN(Dу)

Номинальное (условное) давление, МПа (кгс/см2)

d1

d2

d3

d4, не более

l1, не более

l2±0,2

не менее

не более

2

6

4

32(320)

6

3

9

12

7,8

32

19

8

6

8

5

11

14

9,8

32

19

10

8

10

7

14

16

12,0

33,5

20

12

10

12

8

16

18

14,0

33,5

20

15

12

25(250)

15

10

18

20

17,0

35

22

18

15

16(160)

18

13

21

24

20,0

37

23

22

20

22

17

25

27

24,0

39,5

24,5

28

25

10(100)

28

23

31

33

30,0

42,5

27,5

35

32

35

29

40

42

37,7

49,5

30,5

42

40

42

36

47

49

44,7

50

30,5

3

6

3

63(630)

6

2,5

9

12

7,8

32

19

8

4

8

4

11

14

9,8

32

19

10

5

10

6

14

16

12,0

33,5

20

12

6

12

8

16

18

14,0

33,5

20

16

10

40(400)

16

11

20

22

18,0

40,5

26

20

12

20

14

24

27

22,6

47

28,5

25

15

25

19

29

33

27,6

53,5

33,5

30

20

25(250)

30

24

35

39

32,7

57,5

35,5

38

25

38

32

43

49

40,7

64,5

39,5

Пример условного обозначения приварного конического ниппеля исполнения 1 группы 2 с наружным диаметром трубы Dн=8 мм:

Ниппель 1-2-8 ГОСТ 28016-89

То же, группы 3:

Ниппель 1-3-8 ГОСТ 28016-89.

(Измененная редакция, Изм. № 1).

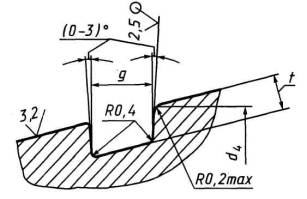

1а. Рекомендуемые размеры канавки и резиновых колец для приварных конических ниппелей исполнения 2 приведены на черт. 3 и в табл. 3.

Черт. 3

Таблица 3*

________

* Табл. 2. (Исключена, Изм. № 1).

Размеры, мм

Группа

Наружный диаметр трубы Dн

Номинальный размер (условный проход) DN (Dy)

d4, не более

g

+0,1

t

+0,1

Кольца по ГОСТ 9833

2

6

4

7,8

1,8

1,0

005-007-14

8

6

9,8

1,8

1,0

008-010-14

10

8

12

2,6

1,3

009-012-19

12

10

14

2,6

1,3

010-013-19

15

12

17

2,6

1,3

013-016-19

18

15

20

2,6

1,3

016-019-19

22

20

24

2,6

1,3

020-023-19

28

25

30

2,6

1,3

026-029-19

35

32

37,7

3,6

1,7

032-036-25

42

40

44,7

3,6

1,7

040-044-25

3

6

3

7,8

1,8

1,0

005-007-14

8

4

9,8

1,8

1,0

008-010-14

10

5

12

2,6

1,3

009-012-19

12

6

14

2,6

1,3

010-013-19

16

10

18

2,6

1,3

013-016-19

20

12

22,6

3,6

1,7

017-021-25

25

15

27,6

3,6

1,7

021-025-25

30

20

32,7

3,6

1,7

026-030-25

38

25

40,7

3,6

1,7

034-038-25

(Введен дополнительно, Изм. № 1).

2. Допуск торцового биения опорной поверхности с накидной гайкой относительно поверхности d1 должен быть не более IT11 на диаметре

3. Допуск круглости конической поверхности должен быть не более IT8.

4. Подготовка кромок ниппеля под сварку с трубопроводом - по ГОСТ 16037.

5. Допускаемые рабочие температуры для резиновых колец круглого сечения - по ГОСТ 18829.

(Измененная редакция, Изм. № 1).

6. Пример сборки ниппеля с корпусными деталями приведен в приложении настоящего стандарта.

7. Технические требования, приемка, методы испытаний и рекомендации по монтажу соединений - по ГОСТ 15763.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ
Справочное

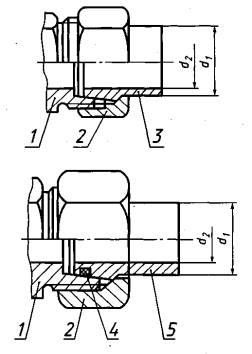

ПРИМЕР СБОРКИ КОНИЧЕСКОГО НИППЕЛЯ С КОРПУСНЫМИ ДЕТАЛЯМИ

1 - конец корпусной детали с углом конуса 24° - по ГОСТ 22525; 2 - накидная гайка по ГОСТ 23353; 3 - конический ниппель исполнения 1; 4- резиновое кольцо круглого сечения по ГОСТ 9833; 5 - конический ниппель исполнения 2

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова; Ю.А. Решников

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.01.89 № 133

Изменение № 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Белоруссия

Госстандарт Белоруссии

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Украина

Госстандарт Украины

ВВЕДЕН ВПЕРВЫЕ

4. Стандарт унифицирован со стандартом ТГЛ 8278 «Соединения трубопроводов резьбовые. Ниппели конические и шаровые» в части конических ниппелей

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9833-73

1а, приложение

ГОСТ 15763-91

Вводная часть, 7

ГОСТ 16037-80

4

ГОСТ 18829-73

5

ГОСТ 22525-77

Приложение

ГОСТ 23353-78

Приложение

6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

7. ПЕРЕИЗДАНИЕ (декабрь 1997 г.) с Изменением № 1, утвержденным в августе 1996 г. (ИУС 11-96)
