Нормы и расценки
на новые технологии
в строительстве

(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 11. ПОЛЫ

Под общей редакцией П.В. Горячкина

Москва
2004 г.

Авторский коллектив:

П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин

Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.

Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.

Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.

СОДЕРЖАНИЕ

Сборник 11. Полы.. 1

Таблица ЭСН 11-01-002 Проливка засыпки известковым раствором.. 2

Таблица ЭСН 11-01-011 Устройство стяжек. 2

Таблица ЭСН 11-01-034 Устройство покрытий полов из многослойных паркетных досок и ламинированных напольных покрытий. 4

Таблица ЭСН 11-01-036 Устройство покрытий из линолеума. 7

Таблица ЭСН 11-01-037 Устройство покрытий из релина и ковровых покрытий. 9

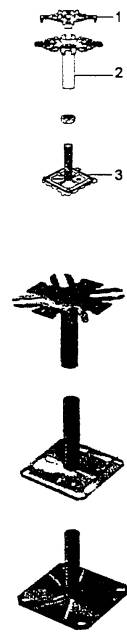

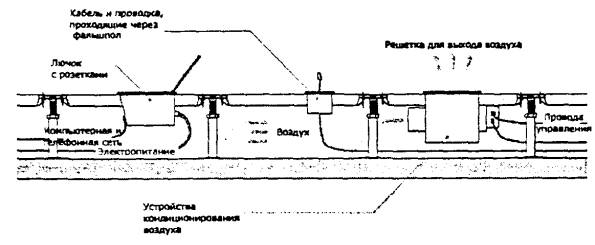

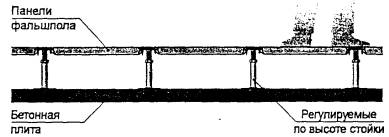

Таблица ЭСН 11-01-044 Устройство фальшполов съемных модулем 500´500 мм.. 15

Таблица ЭСН 11-01-045 Устройство фальшполов съемных модулем 600´600 мм.. 23

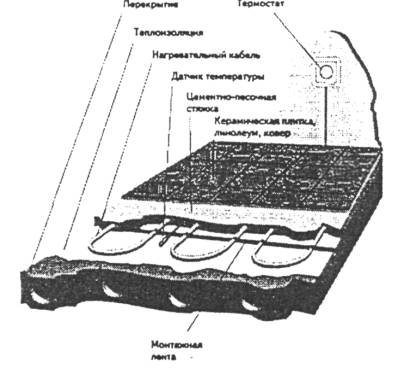

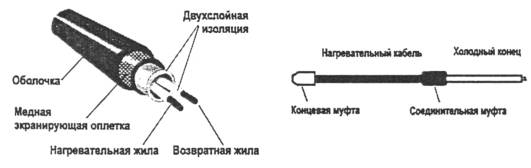

Таблица ЭСН 11-01-046 Устройство электрических систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция) 29

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ

НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 11. ПОЛЫ

РАЗДЕЛ 01. ПОЛЫ

Таблица ЭСН 11-01-002 Проливка засыпки известковым раствором

Измеритель: 1 м3

11-01-002-10           Проливка засыпки известковым раствором

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-002-10

1

Затраты труда рабочих-строителей

чел.-ч.

1,09

1.1

Средний разряд работы



3

2

Затраты труда машинистов

чел.-ч.

0,38

3

МАШИНЫ И МЕХАНИЗМЫ





110900

Растворосмесители передвижные 80 л

маш.-ч

0,28

400001

Автомобили бортовые до 5 т

маш.-ч

0,1

4

МАТЕРИАЛЫ





101-0253

Известь строительная негашеная комовая, сорт 1

т

0,07

411-0001

Вода

куб. м

0,46

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-002 Проливка засыпки известковым раствором

1 м3

11-01-002-10

Проливка засыпки известковым раствором

1 м

62,03

11,37

12,71

4,69

37,95

1,09

Выравнивание поверхностей бетонных и цементных оснований (стяжек) под полы выравнивающими смесями типа «Ветонит»

Таблица ЭСН 11-01-011 Устройство стяжек

Состав работ:

(нормы 9, 10) 01. Очистка поверхности с промывкой основания. 02. Приготовление раствора из смеси типа «Ветонит». 03. Укладка смеси для первоначального выравнивания основания. 04. Нанесение самовыравнивающей отделочной смеси.

Измеритель: 100 м2

11-01-011-8      Полимерцементная шпаклевка керамзитобетонной стяжки толщиной 1 мм

11-01-011-9      Выравнивание поверхностей бетонных и цементных оснований (стяжек) под полы выравнивающими смесями типа «Ветонит» толщиной слоя 5 мм

11-01-011-10    На каждый 1 мм изменения толщины слоя к норме 11-01-011-9 добавлять или исключать

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-011-8

11-01-011-9

11-01-011-10

1

Затраты труда рабочих-строителей

чел.-ч.

25,2

31,36

1,89

1.1

Средний разряд работы



4

3,2

3,2

2

Затраты труда машинистов

чел.-ч.

0,11

0,35

0,07

3

МАШИНЫ И МЕХАНИЗМЫ









031102

Подъемники строительные грузопассажирские до 0,8 т

маш.-ч

0,02

-

-

110900

Растворосмесители передвижные 80 л

маш.-ч

0,03

-

-

400001

Автомобили бортовые до 5 т

маш.-ч

0,06

-

-

030101

Автопогрузчики 5 т

маш.-ч

-

0,14

0,046

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

-

0,21

0,02

330206

Дрели электрические

маш.-ч

-

5,84

1,16

331305

Пылесосы промышленные

маш.-ч

-

3,2

-

4

МАТЕРИАЛЫ









(101-9544)

Смеси типа «Ветонит»

т

-

0,84

0,18

101-1305

Портландцемент бездобавочный М400

т

0,011

-

-

101-1813

Дисперсия поливинилацетатная гомополимерная грубодисперсная пластифицированная (эмульсия ПВА)

т

0,015

-

-

101-1839

Клей казеиновый

т

0,0025

-

-

101-1682

Шнуры полиамидные крученые 2 мм

т

-

0,0001

-

101-1757

Ветошь

кг

-

0,16

-

101-0620

Мел природный молотый

т

0,012

-

-

411-0001

Вода

куб. м

-

0,68

0,12

Рекомендуемые составы:

- для нижнего выравнивающего слоя - «Ветонит 5000» - 0,54 т при толщине 3 мм; 0,18 т при изменении толщины слоя на 1 мм;

- для самовыравнивающейся смеси - «Ветонит 3000» - 0,30 т при толщине 2 мм.

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-011 Устройство стяжек

100 м2

11-01-011-8

Полимерцементная шпаклевка керамзитобетонной стяжки толщиной 1 мм

100 м2

815,27

296,60

5,27

1,36

513,40

25,20

11-01-011-9

Выравнивание поверхностей бетонных и цементных оснований (стяжек) под полы выравнивающими смесями типа «Ветонит» толщиной слоя 5 мм

100 м2

374,47

335,55

28,13

4,53

10,79

31,36

(101-9544)

Смеси типа «Ветонит»

т









0,84



11-01-011-10

На каждый 1 мм изменения толщины слоя к расценке 11-01-011-9 добавлять или исключать

100 м2

24,90

20,22

4,42

0,85

0,26

1,89

(101-9544)

Смеси типа «Ветонит»

т









0,18



УСТРОЙСТВО ПОКРЫТИЙ ПОЛОВ ИЗ МНОГОСЛОЙНЫХ ПАРКЕТНЫХ ДОСОК И ЛАМИНИРОВАННЫХ НАПОЛЬНЫХ ПОКРЫТИЙ

Техническая часть

Нормы 4 - 6 табл. 11-01-034 предусматривают устройство покрытий из многослойных паркетных досок из числа представленных на российском рынке фирм: Berry Wood (Франция), Green Wood (Франция), Kahrs (Швеция), Karelia Parketti (Финляндия), Langmoen Parkett (Норвегия), OSMO Ostermann & Scheiwe (Германия), Par-Ky (Бельгия), Scheucher Holzindustrie Gesellschaft (Австрия), Teka (Германия), Theodor Hohns KG (Германия), FORBO-ERFURT (Германия), Upofloor (Финляндия), а также международного концерна Tarkett Sommer. Имеется в продаже также паркетная доска отечественных производителей: Док-13, Siberian Forest (Россия-Голландия) и др.

Нормы 7 - 9 табл. 11-01-034 предусматривают устройство ламинированных напольных покрытий из числа представленных на российском рынке фирм: Aicher (Германия), Alsapan (Франция), Classen (Германия), Berry Floor (Франция, Бельгия), E.F.P. (Egger Group, Германия), Epi (Франция), Hdm (Германия), Hornitex (Германия), Kaindl Flooring (Австрия), Kronoflooring (Германия), Kronospan (Германия), Kronotex (Германия), Pergo (Швеция), PL Spa Company (Abet Group, Италия), Sprela (Германия), Unilin Decor/Quick-Step (Бельгия), Witex (Германия), а также международный концерн Tarkett Sommer.

Черный пол должен быть сухим, гладким и способным выдерживать нагрузку покрытия. В качестве черного пола можно использовать цементное основание, ДСП, старый дощатый настил или листовой полиэтиленовый поропласт. Перед выполнением укладки паркета комната должна быть просушена. Относительная влажность не должна превышать 60 %, как до, так и после укладки. Температура воздуха в комнате и температура паркета должна быть не менее 18 °С.

Нормы на устройство покрытий не учитывают затрат на установку плинтусов и переходов которые следует принимать дополнительно по соответствующим нормам Сборника ГЭСН-2001-11 «Полы» в зависимости от проектных решений.

Коэффициенты к сметным нормам

Условия применения

Номер таблиц (норм)

Коэффициенты к нормам

затрат труда

времени использования машин

расхода материалов

1

2

3

4

5

3.4. Диагональная (под углом к стенам) укладка напольных покрытий

11-01-034

1,10

-

к расходу паркетных досок и ламината 1,04

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ

Таблица ЭСН 11-01-034 Устройство покрытий полов из многослойных паркетных досок и ламинированных напольных покрытий

Состав работ:

01. Устройство звукоизоляционного слоя по готовому основанию из листового полиэтиленового пенопласта толщиной 3 мм, прокладки из высокоэластичной листовой резины или плиты из прессованной пробки кромка к кромке без перекрытия (нормы 4, 5, 7, 8). 02. Нанесение грунтовки под паркетный клей (нормы 6, 9). 03. Установка клиньев (шпонок) между стеной и доской для обеспечения необходимого места для температурного шва. 04. Настилка покрытий с креплением на клею по всей длине паза (как по короткой, так и по длинной сторонам) с нанесением клея на верхнюю кромку паза (нормы 4, 7); со сплошным приклеиванием к основанию (нормы 6, 9); замковым (бесклеевым) способом (нормы 5, 8).

Измеритель: 100 м2 покрытия

Устройство покрытий по готовому основанию из многослойных паркетных досок типа Tarkett:

11-01-034-04           «плавающим» способом (доски склеиваются по гребню и пазу без фиксации к черному полу) с устройством звукоизоляционной прокладки;

11-01-034-05           способом бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки;

11-01-034-06           наклеиванием досок по всей площади к готовому основанию (выравненная стяжка, фанера или ДСП).

Укладка ламинированного напольного покрытия по готовому основанию типа PERGO:

11-01-034-07           «плавающим» способом с устройством звукоизоляционной прокладки;

11-01-034-08           способом бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки;

11-01-034-09           наклеиванием по всей площади к готовому основанию (выравненная стяжка, фанера или ДСП).

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-034-04

11-01-034-05

11-01-034-06

1

Затраты труда рабочих-строителей

чел.-ч.

32,43

21,11

60,69

1.1

Средний разряд работы



4,1

3,8

4,1

2

Затраты труда машинистов

чел.-ч.

0,58

0,58

0,68

3

МАШИНЫ И МЕХАНИЗМЫ









400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,32

0,32

0,37

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,26

0,26

0,31

4

МАТЕРИАЛЫ









(102-9090-001)

Многослойные паркетные доски типа Tarkett

м2

104

104

104

104-9290-051

Звукоизоляционная подложка под паркет 3 мм

м2

102

102

-

113-9045-007

Клей паркетный типа Бона Бонд (Штауф)

кг

-

-

88

113-9045-008

Клей для паркетных швов типа Бона (Штауф)

л

3,75

-

-

101-9732-027

Грунтовка под паркетный клей типа Бона

кг

-

-

13

102-0291

Шпонки деревянные (с учетом оборачиваемости)

шт.

6

6

6

101-1757

Ветошь

кг

0,5

-

0,5

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-034-07

11-01-034-08

11-01-034-09

1

Затраты труда рабочих-строителей

чел.-ч.

37,29

19,84

55,83

1.1

Средний разряд работы



4,1

3,8

4,1

2

Затраты труда машинистов

чел.-ч.

0,49

0,49

0,53

3

МАШИНЫ И МЕХАНИЗМЫ









400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,27

0,27

0,29

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,22

0,22

0,24

4

МАТЕРИАЛЫ









(102-9090-002)

Ламинированное напольное покрытие типа PERGO

м2

104

104

104

104-9290-051

Звукоизоляционная подложка под паркет 3 мм

м2

102

102

-

113-9045-007

Клей паркетный Бона Бонд (Штауф)

кг

-

-

80

113-9045-008

Клей для паркетных швов типа Бона (Штауф)

л

3,33

-

-

101-9732-027

Грунтовка под паркетный клей типа Бона

кг

-

-

13

102-0291

Шпонки деревянные (с учетом оборачиваемости)

шт.

6

6

6

101-1757

Ветошь

кг

0,5

-

0,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т ч оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-034 Устройство покрытий полов из многослойных паркетных досок и ламинированных напольных покрытий

100 м2 покрытия



Устройство покрытий по готовому основанию из многослойных паркетных досок типа Tarkett:















11-01-034-4

«плавающим» способом (доски склеиваются по гребню и пазу без фиксации к черному полу) с устройством звукоизоляционной прокладки

100 м2

2969,60

387,54

28,80

7,07

2553,26

32,43

(102-9090-001)

Многослойные паркетные доски типа Tarkett

м2

-

-

-

-

104

-

11-01-034-5

способом бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки

100 м2

2446,20

242,76

28,80

7,07

2174,64

21,11

(102-9090-001)

Многослойные паркетные доски типа Tarkett

м2

-

-

-

-

104

-

11-01-034-6

наклеиванием досок по всей площади к готовому основанию (выравненная стяжка, фанера или ДСП)

100 м2

6769,64

725,25

33,55

8,29

6010,84

60,69

(102-9090-001)

Многослойные паркетные доски типа Tarkett

м2

-

-

-

-

104

-



Укладка ламинированного напольного покрытия по готовому основанию типа PERGO:















11-01-034-7

«плавающим» способом с устройством звукоизоляционной прокладки

100 м2

2981,41

445,62

24,32

5,97

2511,47

37,29

(102-9090-002)

Ламинированное напольное покрытие типа PERGO

м2

-

-

-

-

104

-

11-01-034-8

способом бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки

100 м2

2427,12

228,16

24,32

5,97

2174,64

19,84

(102-9090-002)

Ламинированное напольное покрытие типа PERGO

м2

-

-

-

-

104

-

11-01-034-9

наклеиванием по всей площади к готовому основанию (выравненная стяжка, фанера или ДСП)

100 м2

6249,83

667,17

26,22

6,46

5556,44

55,83

(102-9090-002)

Ламинированное напольное покрытие типа PERGO

м2

-

-

-

-

104

-

1. В связи с введением новых элементных сметных норм на устройство покрытий из линолеума, релина и ковровых покрытий считать утратившими силу нормы таблиц 11-01-036 и 11-01-037 в прежней редакции.

2. В связи с пересмотром и введением новых норм по табл. 01-036 и 01-037 отменить пункт 3.3 раздела 3 «Коэффициенты к нормам» технической части сборника ГЭСН-2001-11 «Полы».

Таблица ЭСН 11-01-036 Устройство покрытий из линолеума

Состав работ:

01. Частичное подмазывание шпатлевкой неровностей, трещин, выбоин (нормы 1 - 6). 02. Нанесение клея «Бустилат» (нормы 1 - 3) или мастики КН-2 (нормы 4 - 7) на подготовленное основание. 03. Раскрой полотнищ линолеума (нормы 1, 2, 4, 5, 7). 04. Укладка и приклеивание линолеума (нормы 1 - 7). 05. Покрытие линолеума насухо (нормы 8, 9). 06. Сваривание полотнищ (норма 9).

Измеритель: 100 м2 покрытия

Устройство покрытий на клее «Бустилат» в жилых и общественных зданиях:

11-01-036-1             из линолеума без рисунка

11-01-036-2             из линолеума с рисунком

11-01-036-3             из линолеумных ковров, заготовленных по размеру помещения

Устройство покрытий на мастике КН-2 в жилых и общественных зданиях:

11-01-036-4             из линолеума без рисунка

11-01-036-5             из линолеума с рисунком

11-01-036-6             из линолеумных ковров, заготовленных по размеру помещения

11-01-036-7             Устройство покрытий на мастике КН-2 из линолеума без рисунка в промышленных зданиях

Устройство покрытий из линолеума насухо:

11-01-036-8             из готовых ковров на комнату

11-01-036-9             со свариванием полотнищ в стыках

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-036-1

11-01-036-2

11-01-036-3

11-01-036-4

11-01-036-5

1

Затраты труда рабочих-строителей

чел.-ч.

41,57

43,48

32,85

40,63

42,53

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,39

0,39

0,39

0,36

0,36

3

МАШИНЫ И МЕХАНИЗМЫ













031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,07

0,07

0,07

0,05

0,05

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,32

0,32

0,32

0,31

0,31

4

МАТЕРИАЛЫ













(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2

104

106

100,5

-

-

(101-9877)

Линолеум без подосновы

м2

-

-

-

104

106

101-1743

Клей «Бустилат»

т

0,065

0,065

0,065

-

-

101-0609

Мастика клеящая каучуковая КН-2

кг

-

-

-

52

52

113-9060

Полимерцементная шпатлевка

кг

1,9

1,9

1,9

1,9

1,9

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-036-6

11-01-036-7

11-01-036-8

11-01-036-9

1

Затраты труда рабочих-строителей

чел.-ч.

31,95

38,65

23,73

31,41

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,36

0,35

0,33

0,33

3

МАШИНЫ И МЕХАНИЗМЫ











031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,05

0,04

0,05

0,05

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,31

0,31

0,28

0,28

340321

Машины для сварки линолеума

маш.-ч

-

-

-

5,3

4

МАТЕРИАЛЫ











(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2

-

-

100,5

102

(101-9877)

Линолеум без подосновы

м2

100,5

102

-

-

(101-9459)

Лента полимерная

100 м

-

-

-

0,68

101-0609

Мастика клеящая каучуковая КН-2

кг

52

52

-

-

113-9060

Полимерцементная шпатлевка

кг

1,9

-

-

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-036 Устройство покрытий из линолеума

100 м2 покрытия



Устройство покрытий на клее «Бустилат» в жилых и общественных зданиях:















11-01-036-1

из линолеума без рисунка

100 м2

1258,05

461,43

23,79

4,59

772,83

41,57

(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2









104





Устройство покрытий на клее «Бустилат» в жилых и общественных зданиях:















11-01-036-2

из линолеума с рисунком

100 м2

1279,25

482,63

23,79

4,59

772,83

43,48

(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2









106



11-01-036-3

из линолеумных ковров, заготовленных по размеру помещения

100 м2

1161,25

364,63

23,79

4,59

772,83

32,55

(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2









100,50





Устройство покрытий на мастике КН-2 в жилых и общественных зданиях:















11-01-036-4

из линолеума без рисунка

100 м2

2209,69

450,99

22,57

4,22

1736,13

40,63

(101-9877)

Линолеум без подосновы

м2









104



11-01-036-5

из линолеума с рисунком

100 м2

2230,78

472,08

22,57

4,22

1736,13

42,53

(101-9877)

Линолеум без подосновы

м2









106



11-01-036-6

из линолеумных ковров, заготовленных по размеру помещения

100 м2

2113,34

354,64

22,57

4,22

1736,13

31,95

(101-9877)

Линолеум без подосновы

м2









100,50



11-01-036-7

Устройство покрытий из линолеума без рисунка в промышленных зданиях

100м2

2110,12

429,01

22,31

4,09

1658,80

38,65

(101-9877)

Линолеум без подосновы

м2









102





Устройство покрытий из линолеума насухо:















11-01-036-8

из готовых ковров на комнату

100 м2

283,92

263,40

20,52

3,87

-

23,73

(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2









100,50



11-01-036-9

со свариванием полотнищ в стыках

100 м2

373,78

348,65

25,13

3,87

-

31,41

(101-9459)

Лента полимерная

100 м









0,68



(101-9876)

Линолеум на теплозвукоизолирующей подоснове

м2









102



Таблица ЭСН 11-01-037 Устройство покрытий из релина и ковровых покрытий

Состав работ:

01. Частичное подмазывание шпатлевкой неровностей, трещин, выбоин (нормы 1 - 4). 02. Нанесение клея «Бустилат» (нормы 1, 2) или мастики КН-2 (нормы 3 - 5) на подготовленное основание. 03. Раскрой полотнищ релина (нормы 1 - 5) или коврового покрытия (нормы 6 - 9). 04. Укладка и приклеивание полотнищ (нормы 1 - 5, 11, 12). 05. Укладка полотнищ насухо (нормы 6 - 10). 06. Проклеивание стыков покрытий клеем «Бустилат» (нормы 6, 7) или мастикой КН-2 (нормы 8, 9).

Измеритель: 100 м2 покрытия

Устройство покрытий на клее «Бустилат» в жилых и общественных зданиях:

11-01-037-1             из релина без рисунка

11-01-037-2             из релина с рисунком

Устройство покрытий на мастике КН-2 в жилых и общественных зданиях:

11-01-037-3             из релина без рисунка

11-01-037-4             из релина с рисунком

11-01-037-5             Устройство покрытий из релина без рисунка в промышленных зданиях

Устройство ковровых покрытий без рисунка насухо с проклеиванием на стыках:

11-01-037-6             клеем «Бустилат»

11-01-037-7             мастикой КН-2

Устройство ковровых покрытий с рисунком насухо с проклеиванием на стыках:

11-01-037-8             клеем «Бустилат»

11-01-037-9             мастикой КН-2

Устройство ковровых покрытий из готовых ковров на комнату:

11-01-037-10           насухо

11-01-037-11           на клее «Бустилат»

11-01-037-12           на мастике КН-2

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-037-1

11-01-037-2

11-01-037-3

11-01-037-4

11-01-037-5

1

Затраты труда рабочих-строителей

чел.-ч.

45,57

47,67

44,82

46,93

42,72

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,47

0,47

0,44

0,44

0,44

3

МАШИНЫ И МЕХАНИЗМЫ













031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,09

0,09

0,08

0,08

0,08

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,38

0,38

0,36

0,36

0,36

4

МАТЕРИАЛЫ













(101-9878)

Линолеум резиновый на теплозвукоизолирующей подоснове (релин)

м2

104

106

-

-

-

(101-9879)

Линолеум резиновый без подосновы (релин)

м2

-

-

104

106

102

101-1743

Клей «Бустилат»

т

0,065

0,065

-

-

-

101-0609

Мастика клеящая каучуковая КН-2

кг

-

-

52

52

52

113-9060

Полимерцементная шпатлевка

кг

1,9

1,9

1,9

1,9

-

101-1757

Ветошь

кг

0,5

0,5

0,5

0,5

0,05

Продолжение таблица

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-037-6

11-01-037-7

11-01-037-3

11-01-037-9

11-01-037-10

1

Затраты труда рабочих-строителей

чел.-ч.

46,4

47,27

46,4

47,27

23,79

1.1

Средний разряд работы



3,8

3,8

3,8

3,8

3,8

2

Затраты труда машинистов

чел.-ч.

0,39

0,39

0,39

0,39

0,39

3

МАШИНЫ И МЕХАНИЗМЫ













031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,07

0,07

0,07

0,07

0,07

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,32

0,32

0,32

0,32

0,32

4

МАТЕРИАЛЫ













(101-9884)

Ковровые покрытия

м2

104

106

104

106

100,5

101-1743

Клей «Бустилат»

т

0,0045

0,0045

-

-

-

101-0609

Мастика клеящая каучуковая КН-2

кг

-

-

4,5

4,5

-

101-1757

Ветошь

кг

0,5

0,5

0.5

0,5

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-037-11

11-01-037-12

1

Затраты труда рабочих-строителей

чел.-ч.

52,73

52,73

1.1

Средний разряд работы



3,8

3,8

2

Затраты труда машинистов

чел.-ч.

0,39

0,39

3

МАШИНЫ И МЕХАНИЗМЫ







031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,07

0,07

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,32

0,32

4

МАТЕРИАЛЫ







(101-9884)

Ковровые покрытия

м2

100,5

100,5

101-1743

Клей «Бустилат»

т

0,065

-

101-0609

Мастака клеящая каучуковая КН-2

кг

-

52

101-1757

Ветошь

кг

0,5

0,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. Оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-037 Устройство покрытий из релина и ковровых покрытий

100 м2 покрытия



Устройство покрытий на клее «Бустилат» в жилых и общественных зданиях:















11-01-037-1

из релина без рисунка

100 м2

1312,59

505,83

28,43

5,54

778,33

45,57

(101-9878)

Линолеум резиновый на теплозвукоизолирующей подоснове (релин)

м2









104



11-01-037-2

из релина с рисунком

100 м2

1335,90

529,14

28,43

5,54

778,33

47,67

(101-9878)

Линолеум резиновый на теплозвукоизолирующей подоснове (релин)

м2









106





Устройство покрытий на мастике КН-2 в жилых и общественных зданиях:















11-01-037-3

из релина без рисунка

100 м2

2265,92

497,50

26,79

5,18

1741,63

44,82

(101-9879)

Линолеум резиновый без подосновы релин)

м2









104



11-01-037-4

из релина с рисунком

100 м2

2289,34

520,92

26,79

5,18

1741,63

46,93

(101-9879)

Линолеум резиновый без подосновы (релин)

м2









106



11-01-037-5

Устройство покрытий из ретина без рисунка в промышленных зданиях

100 м2

2160,33

474,19

26,79

5,18

1659,35

42,72

(101-9879)

Линолеум резиновый без подосновы (релин)

м2









102





Устройство ковровых покрытий без рисунка насухо с проклеиванием на стыках:















11-01-037-6

клеем «Бустилат»

100 м2

611,04

533,60

23,79

4,59

53,65

46,40

(101-9884)

Ковровые покрытия

м2









104



11-01-037-7

мастикой КН-2

100 м2

621,05

543,61

23,79

4,59

53,65

47,27

(101-9884)

Ковровые покрытия

м2









106





Устройство ковровых покрытий с рисунком насухо с приклеиванием на стыках:















11-01-037-8

клеем «Бустилат»

100 м2

706,44

533,60

23,79

4,59

149,05

46,40

(101-9884)

Ковровые покрытия

м2









104



11-01-037-9

мастикой КН-2

100 м2

716,45

543,61

23,79

4,59

149,05

47,27

(101-9884)

Ковровые покрытия

м2









106





Устройство ковровых покрытий из готовых ковров на комнату:















11-01-037-10

насухо

100 м2

297,37

273,58

23,79

4,59

-

23,79

(101-9884)

Ковровые покрытия

м2









100,50



11-01-037-11

на клее «Бустилат»

100 м2

1331,18

606,39

23,79

4,59

701,00

52,73

(101-9884)

Ковровые покрытия

м2









100,50



11-01-037-12

на мастике КН-2

100 м2

2294,48

606,39

23,79

4,59

1664,30

52,73

(101-9884)

Ковровые покрытия

м2









100,50



УСТРОЙСТВО ФАЛЬШПОЛОВ СЪЕМНЫХ МОДУЛЕМ 500´500 мм

Техническая часть

Полы унифицированные съемные

1. Назначение и область применения полов

1.1. Полы унифицированные съемные (ПУС) предназначены для машинных залов ЭВМ, АСУ и других помещений с аналогичным оборудованием, в которых требуется подпольное пространство для размещения скрытых инженерных коммуникаций, обеспечивающих нормальный режим работы оборудования.

1.2. Полы могут быть применены в помещениях специальных сооружений, а также в помещениях одноэтажных и многоэтажных зданий.

2. Номенклатура и конструкции полов ПУС

2.1. ПУС 5-2,5/3

ПУС 5-3,5/4

ПУС 5-4,5/5

ПУС 5-5,5/6

ПУС 5-6,5/7

ПУС 5-7,5/8

ПУС 5-8,5/9

ПУС 5-9,5/10

где: ПУС - полы унифицированные съемные;

5 - размер плиты в дм (500´500 мм);

2,5/3, 3,5/4, 4,5/5 и т.д. - высоты чистого пола в дм (250 ÷ 300 мм, 350 ÷ 400 мм, 450 ÷ 500 мм и т.д.).

Регулировка по высоте для всех марок полов ПУС в пределах ± 25 мм.

2.2. Конструкция съемных унифицированных полов состоит из:

- плит стальных, штампованно-сварных размером 500´500 мм (Рис 1);

ПЛИТА

рис. 1

- ригелей, выполненных со специальной выштамповкой и отверстиями под головки болтов для крепления оборудования и соединения между собой в различных монтажных схемах, а также обеспечивающих жесткую фиксацию опорных стоек в верхнем поясе (Рис. 2);

РИГЕЛЬ

рис. 2

- стоек опорных (высотой 250 ÷ 1000 мм с регулировкой по высоте в пределах ± 25 мм), оголовок которых имеет ряд отверстий для соединений с ригелями, что обеспечивает перемещение опорной стойки по пролету ригеля, а также имеет ряд выштамповок, фиксирующих ригель от смещения. В центре оголовка имеется нарезное отверстие под болт для крепления оборудования (Рис. 3).

СТОЙКА ОПОРНАЯ

рис. 3

2.3. Установку и съем плит проводят с помощью съемника. Максимальное усилие при установке и съеме плит не превышает 8 - 10 кгс.

3. Технические характеристики полов ПУС5

3.1. Постоянные нагрузки не должны превышать:

- равномерно-распределенная - 1200 кгс/м2;

- сосредоточенная в любой точке плиты на площади 25 см2 - 250 кгс;

- ударная нагрузка - 25 кгс. м

- максимальный прогиб - 1,25 мм.

3.2. Покрытие - линолеум (антистатический и др.) или ворсанит.

4. Монтаж

4.1. Поверхность черного пола очистить от мусора и пыли.

4.2. Уложить сетку электромагнитной защиты отдельных случаях, определенных в проекте).

4.3. Уложить по уровню стяжку бег тонную марки М-100 толщиной 20 мм, с затиркой поверхности и последующей окраской грунтом в один слой и эмалью в 3 слоя.

4.4. Установить с помощью нивелира маяки по периметру помещения и около колонн.

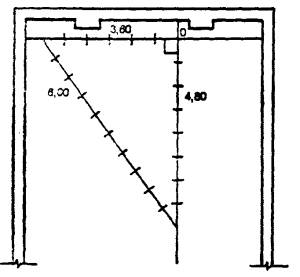

4.5. Для помещений без колонн натянуть пересекающиеся под углом 90° две проволоки (базисы) на расстоянии 80 мм от чистой поверхности двух сходящихся стен помещений, расположив их на уровне 100 мм выше плит съемного пола.

4.6. Для помещений с колоннами натянуть пересекающиеся под углом 90° две проволоки (базисы) над одной из опор съемного пола, прилегающих к колоннам.

4.7. Выставить два взаимно перпендикулярных ряда стоек вдоль базисов и раскрепить их диагоналями с помощью болтовых соединений (См. рис. 4 и рис. 5).

рис. 4

рис. 5

Продолжать наращивать площадь пола вдоль двух указанных направлений, проверяя по маякам горизонтальность с помощью двухметрового уровня с одновременной укладкой пола в шахматном порядке.

4.8. Выровнять окончательную горизонтальность уложенных плит повторной проверкой 2-х метровым уровнем, используя оставленные проемы для доступа к винтовой части соединения.

4.9. Закрыть плитами оставленные на время монтажа проемы.

4.10. Закрепить доборные участки пола и плинтусы.

4.11. Для крепления оборудования разобрать необходимые участки пола и смонтировать дополнительную конструкцию, в зависимости от возможного варианта установки.

4.12. Для прокладки технологических и инженерных коммуникаций не допускается одновременная разборка ригелей в двух смежных пролетах одного направления.

1. Общие указания

1.12. Нормами табл. 01-044 учтен комплекс работ по устройству полов унифицированных съемных, включая затраты на устройство бетонной выравнивающей стяжки с последующей огрунтовкой и окраской.

Нормы разработаны исходя из размера плиты на основе модуля 500´500 мм. В качестве покрытия плиты используются различные линолеумы или ворсанит.

В случаях, когда проектом предусмотрена укладка сетки электромагнитной защиты (под стяжку), затраты на данную работу учитывать дополнительно.

Нормами табл. 01-044 предусмотрено устройство унифицированных съемных полов высотой 250 - 1000 мм с регулировкой по высоте в пределах ± 25 мм. Характеристика съемных полов приведена в таблице 1.1 настоящей технической части.

Таблица 1.1

Маска пола

Высота пола, мм

минимальная

максимальная

ПУС 5-2,5/3

250

300

ПУС 5-3,5/4

350

400

ПУС 5-4,5/5

450

500

ПУС 5-5,5/6

550

600

ПУС 5-6,5/7

650

700

ПУС 5-7,5/8

750

800

ПУС 5-8,5/9

850

900

ПУС 5-9,5/10

950

1000

Таблица ЭСН 11-01-044 Устройство фальшполов съемных модулем 500´500 мм

Состав работ:

01. Устройство бетонной выравнивающей стяжки толщиной 20 мм с последующей огрунтовкой в один слой и окраской в три слоя. 02. Натяжка направляющих проволок (базисов). 03. Расстановка вдоль базисов опорных стоек с раскреплением их ригелями с помощью болтовых соединений. 04. Укладка плит пола. 05. Проверка горизонтальности уложенных плит.

Измеритель: 100 м2 покрытия

Устройство фальшполов съемных модулем 500´500 мм типа:

11-01-044-1   ПУС 5-2,5/3

11-01-044-2   ПУС 5-3,5/4

11-01-044-3   ПУС 5-4,5/6

11-01-044-4   ПУС 5-5,5/6

11-01-044-5   ПУС 5-6,5/7

11-01-044-6   ПУС 5-7,5/8

11-01-044-7   ПУС 5-8,5/9

11-01-044-8   ПУС 5-9,5/10

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-044-1

11-01-044-2

11-01-044-3

11-01-044-4

1

Затраты труда рабочих-строителей

чел.-ч.

138,78

140,74

145,43

148,55

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

4,91

5

5,08

5,16

3

МАШИНЫ И МЕХАНИЗМЫ











111301

Вибраторы поверхностные

маш.-ч

4,7

4,7

4,7

4,7

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,84

2,88

2,92

2,95

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

2,07

2,12

2,16

2,21

4

МАТЕРИАЛЫ











(201-9214)

Стойки фальшполов металлические опорные

шт.

403

403

403

403

(201-9264)

Ригели фальшполов металлические

шт.

845

845

845

845

(201-9602)

Панели пола типа ПУС

м2

102

102

102

102

101-1714

Болты строительные с гайками и шайбами

т

0,049

0,049

0,049

0,049

101-1682

Шнур полиамидный крученый, диаметром 2 мм

т

0,00002

0,00002

0,00002

0,00002

401-0003

Бетон тяжелый, класс В 7,5 (М100)

м3

2,04

2,04

2,04

2,04

411-0001

Вода

м3

3,5

3,5

3,5

3,5

113-0021

Грунтовка ГФ-021 красно-коричневая

т

0,023

0,023

0,023

0,023

113-0245

Эмаль ПФ-133 темно-серая

т

0,027

0,027

0,027

0,027

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-044-5

11-01-044-6

11-01-044-7

11-01-044-8

1

Затраты труда рабочих-строителей

чел.-ч.

151,84

155,09

158,34

161,63

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

5,24

5,32

5,4

5,48

3

МАШИНЫ И МЕХАНИЗМЫ











111301

Вибраторы поверхностные

маш.-ч

4,7

4,7

4,7

4,7

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,99

3,02

3,06

3,09

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

2,25

2,3

2,34

2,39

4

МАТЕРИАЛЫ











(201-9214)

Стойки фальшполов металлические опорные

шт.

403

403

403

403

(201-9264)

Ригели фальшполов металлические

шт.

845

845

845

845

(201-9602)

Панели пола типа ПУС

м2

102

102

102

102

101-1714

Болты строительные с гайками и шайбами

т

0,049

0,049

0,049

0,049

101-1682

Шнур полиамидный крученый, диаметром 2 мм

т

0,00002

0,00002

0,00002

0,00002

401-0003

Бетон тяжелый, класс В 7,5 (М100)

м3

2,04

2,04

2,04

2,04

411-0001

Вода

м3

3,5

3,5

3,5

3,5

113-0021

Грунтовка ГФ-021 красно-коричневая

т

0,023

0,023

0,023

0,023

113-0245

Эмаль ПФ-133 темно-серая

т

0,027

0,027

0,027

0,027

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-044 Устройство фальшполов съемных модулем 500´500 мм

100 м2 покрытия



Устройство фальшполов съемных модулей 500´500 мм типа:















11-01-044-1

ПУС 5-2,5/3

100 м2

4761,84

1447,48

218,84

60,78

3095,52

138,78

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-2

ПУС 5-3,5/4

100 м2

4786,76

1467,92

223,32

61,88

3095,52

140,74

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-3

ПУС 5-4,5/6

100 м2

4839,47

1516,83

227,12

62,86

3095,52

145,43

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-4

ПУС 5-5,5/6

100 м2

4876,24

1549,38

231,34

63,82

3095,52

148,55

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-5

ПУС 5-6,5/7

100 м2

4914,35

1583,69

235,14

64,80

3095,52

151,84

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-6

ПУС 5-7,5/8

100 м2

4952,47

1617,59

239,36

65,77

3095,52

155,09

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-7

ПУС 5-8,5/9

100 м2

4990,17

1651,49

243,16

66,75

3095,52

158,34

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



11-01-044-8

ПУС 5-9,5/10

100 м2

5028,70

1685,80

247,38

67,72

3095,52

161,63

(201-9214)

Стойки фальшполов металлические опорные

шт.









403



(201-9264)

Ригели фальшполов металлические

шт.









845



(201-9602)

Панели пола типа ПУС

м2









102



УСТРОЙСТВО ФАЛЬШПОЛОВ СЪЕМНЫХ МОДУЛЕМ 600´600 мм

Системы фальшполов

1. Назначение и область применения

Система фальшпола фактически представляет собой «приподнятый» пол, установленный над основным полом (обычно над бетонным полом здания) (см. рис. 1).

Рис. 1

Конструкция фальшпола включает в себя панели размером 60´60 см из различных материалов: ДСП, гипс, сталь, обеспечивающих прочную, бесшумную и удобную в эксплуатации структуру пола. Эти панели устанавливаются на регулируемые по высоте стойки.

Система фальшпола (панели пола и стойки) создает свободное пространство между бетонными плитами пола и нижней стороной фальшпола. Это пространство может использоваться для экономичной прокладки любых коммуникаций в здании. Коммуникации включают в себя электрические кабели, кабели компьютерных и телефонных сетей, системы климат-контроля и кондиционирования воздуха, автоматические системы обнаружения и тушения пожаров, системы безопасности, и многие другие системы (см. рис. 2).

Рис. 2

Конструкция панелей фальшпола позволяет снимать их со стоек, благодаря чему доступ к коммуникациям, расположенным под фальшполом, не представляет никаких трудностей.

Помещения, в которых следует рассмотреть возможность использования фальшполов:

i Офисные помещения

i Аудитории

i Конференц-залы

i Тренажерные залы

i Офисы руководителей

i Компьютерные комнаты

i Телекоммуникационные

i Аппаратные

i Серверные

i Лаборатории

i Коридоры

i Кафетерии

i Комнаты отдыха

i Ванные комнаты/туалеты

iСклады

i Вестибюли

i Типографии

Использование фальшполов обеспечивает гибкость и эффективность решений в различных секторах бизнеса в новых и реконструированных зданиях.

2. Параметры и конструкция фальшполов

Основание фальшпола в комбинации со стрингерами составляют стойки различной высоты, вида и прочности.

Существует 2 вида стоек:

М-стойки стандартной конструкции. Используется со стрингерами типа RL.

Н-стойки усиленной конструкции. Используется со стрингерами типа RO и RM.

Поверхности стоек хромированы для предотвращения коррозии.

2.1. Параметры стоек:

1 - вид стоек типа М0, Н0

2 - вид стоек типа М1, Н1

3 - вид стоек типа М2, М3, Н2

4 - вид стоек типа М4, М5, Н3, Н4, Н5

Вид стойки

Высота стойки, мм

Диапазон изменения высоты, мм

Макс. нагрузка не по оси, Н

Макс. нагрузка по оси, Н

М0

37 - 75

± 19

> 12000

> 30000

Н0

37 - 75

± 19

> 15000

М1

28 - 80

± 19

> 13900

> 30000

Н1

28 - 80

± 19

> 15000

М2

70 - 500

± 30

> 12000

> 30000

Н2

70 - 450

± 30

> 15000

М3

70 - 800

± 30

> 12000

> 30000

Н3

450 - 800

± 30

> 12500

М4

450 - 1600

± 30

> 11700

> 25000

Н4

450 - 800

± 30

> 11700

M5

1600 - 2000

± 30

> 11500

> 25000

Н5

800 - 1450

± 30

> 11500

2.2. Конструкция стойки:

1. Накладка на стойку

2. Верхняя часть стойки

3. Основа стойки

2.3. Накладка на стойку:

- В зависимости от типа стоек применяются накладки толщиной 4 мм, 4,9 мм, 5,9 мм или 6,75 мм с двумя или четырьмя ограничителями.

- Накладки изготовлены из полиэтилена или полиамида с высокой проводимостью без ПВХ. Со стороны панели накладка имеет нескользкую поверхность. Панель фиксируется с диском стойки и не может с него упасть в процессе эксплуатации.

2.4. Верхняя часть стойки:

Для стоек типа М0 - М3 размер площадки составляет 90´90´2,5 мм.

Для стоек типа Н0 - Н5, М4 - М5 размер площадки составляет 90´90´3,0 мм

2.5. Основание стойки:

Для стоек типа М0 - М2 и Н0 - Н1 размер основания стойки составляет 75´75´1,5 мм.

Для стоек типа М3 - М5 и Н2 - Н5 размер основания стойки составляет 90´90´2,5 мм.

У стоек типа М0 – М3, Н0 - Н2 стержень с резьбой М16, у стоек типа М4 - М5, Н3 - Н5 стержень с резьбой М20.

2.6. Стрингеры (растровые рейки):

Для обеспечения неподвижности фальшпола может быть использована конструкция с применением стрингеров. Эта конструкция обеспечивает также непроницаемость между элементами фальшпола.

Стрингеры используются при повышенных нагрузках и для большей устойчивости конструкции.

Стрингеры крепятся с помощью саморезов или винтов и могут быть дополнены неопреновыми сальниками.

Стрингеры рекомендуется использовать при фальшполе высотой от 500 мм и выше.

Стрингеры типа RO используются для усиления системы в горизонтальном направлении.

Стрингеры типа RL используются для усиления системы в горизонтальном и вертикальном направлениях. Возможная нагрузка на систему до 500Н.

Стрингеры типа RM используются для усиления системы в горизонтальном и вертикальном направлениях. Возможная нагрузка на систему до 2000Н.



RO

RL

RM

Размер, им

7,5´26´7,5´0,6

35´26´35´1

54´26´54´1

Длина, мм

536,0

539,0

539,0

Толщина, мм

0,6

1,00

1,00

Сосредоточенная нагрузка

Поперечная устойчивость

500 Н

1500 - 2000Н

в зависимости от типа панели

3. Монтаж

3.1. Перед расстановкой стоек необходимо тщательно исследовать уровни бетонного пола. При этом следует принять во внимание, что уровни бетонного пола могут изменяться в более широких пределах, чем высота стоек фальшпола.

3.2. После очистки бетонного пола от пыли, рекомендуется обработать его пылесвязывающими средствами, например, полиуретановой или эпоксидной краской. Эта обработка особенно важна в том случае, если пространство между бетонным полом и панелями фальшпола будет использоваться в качестве воздуховода (воздухораспределительного пленума).

3.3. Прежде всего, необходимо с помощью жесткой измерительной ленты провести две перпендикулярные прямые внутри помещения. Проверить перпендикулярность прямых можно, используя теорему Пифагора: сумма квадратов двух катетов прямоугольного треугольника равна квадрату гипотенузы (см. рис. 3).

3.4. После этого, начиная с точки 0 (рис. 3), необходимо расставить стойки в соответствии с размерами модуля фальшпола 600´600 мм. Если по периметру фальшпола необходимо установить обрезанные панели разной ширины, например, 50 и 20 см, то следует руководствоваться следующим правилом: избегайте установки обрезанных панелей, имеющих очень небольшие размеры, по периметру помещения (см. рис. 4).

Рис. 3

Рис. 4

Рис. 5

3.5. После размещения опорной структуры фальшпола (стоек и стрингеров (если необходимы)) высоту стоек необходимо отрегулировать с помощью строительного теодолита (лазерного или оптического).

3.6. Затем приступают к установке панелей во внутреннем пространстве, ограниченном двумя перпендикулярными линиями. Панели необходимо раскладывать в форме буквы Т (см. рис. 5).

3.7. После этого необходимо проверить, не отклонилась ли вся конструкция от прямоугольной формы (рис. 5).

3.8. Последовательно в двух направлениях, начиная с панелей, уложенных в форме буквы Т, продолжаем размещать остальные панели (рис. 5).

3.9. Последними укладывают панели по периметру (после соответствующей обрезки). Если стрингеры не используются в конструкции, то стойки следует закрепить с помощью клея. В этом случае стойки и размещаемые на них панели необходимо выравнивать непосредственно перед приклеиванием каждой стойки. Перемещаться по поверхности фальшпола разрешается только через 48 часов после полного выполнения монтажа фальшпола. Это время необходимо для полного затвердевания клея. После монтажа верхнюю поверхность фальшпола необходимо закрыть картонными листами или полиэтиленовой пленкой для предотвращения повреждения панелей при проведении отделочных или других работ внутри помещения.

Техническая часть

1. Общие указания

1.13. Нормы табл. 01-045 предусматривают затраты на устройство фальшпола на основе модуля 600´600 мм высотой 37 - 2000 мм. Конструкция фальшпола может включать в себя панели из различных материалов (ДСП, гипс, сталь).

Регулировка стоек фальшпола по высоте осуществляется в следующих пределах:

i для стоек высотой 37 - 80 мм ± 19 мм;

i для стоек высотой 80 - 2000 мм ± 30 мм.

Нормами табл. 01-045 учтены затраты на подготовку поверхности «черного пола» - огрунтовку и окраску.

1.14. В таблицах 01-044 и 01-045 расходы ресурсов приведены по усредненным величинам применительно к помещениям площадью 50 - 300 м2. Количество конструктивных элементов фальшполов (панели, стрингеры (ригели), стойки) может уточняться по проектным данным конкретных помещений.

Таблица ЭСН 11-01-045 Устройство фальшполов съемных модулем 600´600 мм

Состав работ:

01. Огрунтовка и окраска поверхности «чернового» пола. 02. Натяжка направляющих проволок (базисов). 03. Расстановка стоек в соответствии с размером модуля фальшпола 600´600 мм и регулировкой на необходимую высоту. 04. Приклеивание основания стоек к поверхности «чернового» пола. 05. Крепление стрингеров (нормы 5 - 9). 06. Дополнительное крепление стоек дюбелями к поверхности «чернового» пола (нормы 5 - 9). 07. Укладка панелей фальшпола.

Измеритель: 100 м2 покрытия

Устройство фальшполов съемных модулем 600´600 мм высотой 37 - 80 мм:

11-01-045-1             со стойками стандартной конструкции

11-01-045-2             со стойками усиленной конструкции

Устройство фальшполов съемных модулем 600´600 мм высотой 80 - 450 мм:

11-01-045-3             со стойками стандартной конструкции

11-01-045-4             со стойками усиленной конструкции

Устройство фальшполов съемных модулем 600´600 мм высотой 450 - 800 мм:

11-01-045-5             со стойками стандартной конструкции и стрингерами

11-01-045-6             со стойками усиленной конструкции и стрингерами

Устройство фальшполов съемных модулем 600´600 мм высотой 800 - 1600 мм:

11-01-045-7             со стойками стандартной конструкции и стрингерами

11-01-045-8             со стойками усиленной конструкции и стрингерами

11-01-045-9             Устройство фальшполов съемных модулем 600´600 мм высотой 1600 - 2000 мм со стойками стандартной конструкции и стрингерами

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-045-1

11-01-045-2

11-01-045-3

11-01-045-4

11-01-045-5

1

Затраты труда рабочих-строителей

чел.-ч.

32,1

32,46

39,04

40,61

105,93

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

5,15

5,17

5,32

5,36

5,78

3

МАШИНЫ И МЕХАНИЗМЫ













330208

Шуруповерты строительно-монтажные

маш.-ч

-

-

-

-

11,38

331451

Перфораторы электрические

маш.-ч

-

-

-

-

32,16

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,24

2,25

2,32

2,34

2,52

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

2,91

2,92

3

3,02

3,26

4

МАТЕРИАЛЫ













(101-9693)

Панели фальшпола

м2

102

102

102

102

102

(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.

277,8

277,8

277,8

277,8

277,8

(201-9263)

Стрингеры фальшполов металлические

шт.

-

-

-

-

589,1

113-0235

Эмаль эпоксидная ЭП-1294

т

0,02

0,02

0,02

0,02

0,02

101-1682

Шкур полиамидный крученый, диаметром 2 мм

т

0,00002

0,00002

0,00002

0,00002

0,00002

101-2153

Клей для стоек фальшпола типа Lindner 1K-PUR

кг

1,25

1,25

1,25

1,79

1,79

113-0194

Шпатлевка ЭП-00-10 красно-коричневая

т

0,017

0,017

0,017

0,017

0,017

101-1735

Винты самонарезающие СМ1-35

т

-

-

-

-

0,0064

101-2205

Дюбели пластмассовые с шурупами 12´70 мм

10 шт.

-

-

-

-

120

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-045-6

11-01-045-7

11-01-045-8

11-01-045-9

1

Затраты труда рабочих-строителей

чел.-ч.

118,37

137,86

141,88

150,06

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

6,09

7,38

6,66

6,86

3

МАШИНЫ И МЕХАНИЗМЫ











330208

Шуруповерты строительно-монтажные

маш.-ч

11,38

11,38

11,38

11,36

331451

Перфораторы электрические

маш.-ч

32,16

32,16

32,16

32,16

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,66

3,69

2,91

3

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

3,43

3,69

3,75

3,86

4

МАТЕРИАЛЫ











(101-9693)

Панели фальшпола

м2

102

102

102

102

(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.

277,8

277,8

277,8

277,8

(201-9263)

Стрингеры фальшполов металлические

шт.

589,1

589,1

589,1

589,1

113-0285

Эмаль эпоксидная ЭП-1294

т

0,02

0,02

0,02

0,02

101-1682

Шнур полиамидный крученый, диаметром 2 мм

т

0,00002

0,00002

0,00002

0,00002

101-2153

Клей для стоек фальшпола типа Lindner 1K-PUR

кг

1,79

1,79

1,79

1,79

113-0194

Шпатлевка ЭП-00-10 красно-коричневая

т

0,017

0,017

0,017

0,017

101-1735

Винты самонарезающие СМ1-35

т

0,0064

0,0064

0,0064

0,0064

101-2206

Дюбели пластмассовые с шурупами 12´70 мм

10 шт.

120

120

120

120

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-045 Устройство фальшполов съемных модулем 600´600 мм

100 м2 покрытия



Устройство фальшполов съемных модулем 600´600 мм высотой 37 - 30 мм:















11-01-045-1

со стойками стандартной конструкции

100 м2

1998,58

334,80

258,62

62,63

1405,16

32,10

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80



11-01-045-2

со стойками усиленной конструкции

100 м2

2003,29

338,56

259,57

62,88

1405,16

32,46

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80





Устройство фальшполов съемных модулем 600´600 мм высотой 80 - 450 мм:















11-01-045-3

со стойками стандартной конструкции

100 м2

2079,25

407,19

266,90

64,71

1405,16

39,04

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80



11-01-045-4

со стойками усиленной конструкции

100 м2

2179,49

423,56

268,80

65,20

1487,13

40,61

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80





Устройство фальшполов съемных модулем 600´600 мм высотой 450 - 300 мм:















11-01-045-5

со стойками стандартной конструкции и стрингерами

100 м2

6025,82

1171,14

345,47

70,30

4509,21

105,93

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80



(201-9263)

Стрингеры фальшполов металлические

шт.









589,10



11-01-045-6

со стойками усиленной конструкции и стрингерами

100 м2

6166,36

1296,33

360,82

74,08

4509,21

118,37

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80



(201-9263)

Стрингеры фальшполов металлические

шт.









589,10





Устройство фальшполов съемных модулем 600´600 мм высотой 800 - 1600 мм:















11-01-045-7

со стойками стандартной конструкции и стрингерами

100 м2

6424,81

1509,77

405,83

90,48

4509,21

137,86

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические опорные с накладками

шт.









277,80



(201-9263)

Стрингеры фальшполов металлические

шт.









589,10



11-01-045-8

со стойками усиленной конструкции и стрингерами

100 м2

6452,37

1553,80

389,36

81,01

4509,21

141,88

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические спорные с накладками

шт.









277,80



(201-9263)

Стрингеры фальшполов металлические

шт.









589,10



11-01-045-9

Устройство фальшполов съемных модулем 600´600 мм высотой 1600 - 2000 мм со стойками стандартной конструкции и стрингерами

100 м2

6536,23

1627,74

399,28

83,45

4509,21

150,06

(101-9693)

Панели фальшпола

м2









102



(201-9213)

Стойки фальшполов металлические спорные с накладками

шт.









277,80



(201-9263)

Стрингеры фальшполов металлические

шт.









589,10



Устройство электрических систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция)

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Основой для систем отопления теплый пол служит нагревательная секция, в качестве которой выступает нагревательный кабель, либо нагревательный мат (тонкий нагревательный кабель, уложенный на полимерную сетчатую основу).

Система отопления теплый пол может использоваться в качестве основной или дополнительной систем отопления.

Применение теплого пола в качестве дополнительной системы отопления означает, что в помещении есть другая, как правило, традиционная система отопления, а теплый пол служит дополнением к ней. Такая схема реализуется, если основная система не справляется с отоплением, либо отопление носит сезонный характер. Чаще всего теплые полы используются именно для дополнительного комфортного подогрева пола в санузлах, на кухнях, в прихожих, на лоджиях и т.д.

Использование теплого пола в качестве основной системы отопления означает, как правило, что эта система отопления - единственная. Этот фактор является определяющим при проектировании и расчете системы, так как использование теплого пола для полномасштабного обогрева загородного дома или коттеджа предъявляет повышенные требования к ее мощности.

Таблица 1

Расчет мощности для систем отопления - теплый пол

Места применения системы

Мощность, Вт/кв. м.

подогрев пола

полное отопление

Прихожая

110 - 120

130 - 180

Коридор

100 - 120

130 - 180

Ванная, туалет

120 - 150

130 - 180

Гостиная

100 - 150

130 - 180

Кухня, столовая

110 - 150

130 - 180

Спальня, детская, жилая комната

110 - 150

130 - 180

Постирочная

100 - 120

130 - 180

Подвал

110 - 150

130 - 180

Деревянный пол на лагах

80

80

Тонкий пол

110 - 150

130 - 180

Офис, магазин

110 - 150

130 - 180

Кладовая

100 - 120

130 - 180

Система аккумуляции

-

200 - 250

Дорожки вокруг бассейна

150 - 180

-

Гараж

120 - 200

-

Церковь

120 - 200

-

Мастерские

100 - 200

-

Спортивный центр

100 - 150

-

Теплицы

50 - 100

-

Общие правила по укладке нагревательного кабеля для системы «теплый пол»:

1. Нагревательный кабель должен применяться согласно рекомендациям производителя.

2. Подключение нагревательного кабеля должно производиться квалифицированным электриком.

3. Необходимо соблюдать рекомендованную мощность на 1 кв. м. пола.

4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель запрещается укорачивать и удлинять.

5. Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе укладки.

6. Необходимо предусмотреть возможность автоматического выключения нагревательного кабеля. Для этого мы рекомендуем использовать терморегулятор.

7. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПЗУ и СНиП.

8. Укладка кабеля при низких температурах создает некоторые неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту проблему можно решить кратковременным включением размотанного кабеля.

9. Запрещается включать неразмотанный кабель.

10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 °С.

Общие правила по укладке нагревательного мата для системы «теплый пол»

1. Нагревательный мат должен применяться согласно рекомендациям производителя.

2. Подключение нагревательного мата должно производиться квалифицированным электриком.

3. Нагревательный мат не должен подвергаться механическому напряжению и растяжению. Мат запрещается укорачивать и удлинять.

4. Необходимо проявлять особую аккуратность, чтобы не повредить греющий кабель в процессе укладки.

5. Необходимо обеспечить возможность автоматического выключения нагревательного мата. Для этого мы рекомендуем использовать терморегулятор.

6. Греющий кабель должен быть заземлен в соответствии с действующими правилами ПЗУ и СНиП.

7. Не рекомендуется укладывать нагревательный мат при температуре ниже -5 °С.

8. Необходимо соблюдать рекомендации производителя напольного покрытия по максимально допустимой температуре.

Рис. 1 Устройство кабельной системы отопления «теплый пол»

Рис. 2. Схема укладки нагревательного кабеля:

1 - площадь помещения; 2 - монтажная лента; 3 - нагревательный кабель; 4 - площадь укладки; 5 - температурный датчик; 6 - монтажная трубка; 7 - терморегулятор

Рис. 3. Двужильный экранированный нагревательный кабель для «теплых полов»

Рис. 4. Нагревательный мат Devimat кампании DEVI (Дания).

Техническая часть

1. Нормы и расценки таблицы 11-01-046 предусматривают устройство «теплого пола» в помещениях максимальной площадью до 30 м. кв. и должны применятся отдельно для каждого из помещений, в котором производится устройство системы «теплый пол», а не по суммарной площади отдельных помещений.

2. Работы по заземлению нагревательного кабеля определяются по нормам и расценкам Сборников ГЭСНм-2001-08 и ФЕРм-2001-08 «Электротехнические установки».

3. Норма 3 таблицы 11-01-046 «Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления «теплый пол» является дополнительной и применяется, в основном, в случаях использования теплого пола в качестве основной системы отопления.

Элементные сметные нормы

Таблица ЭСН 11-01-046 Устройство электрических систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция)

Состав работ:

01. Устройство штробы сечением 20´20 мм для укладки датчика температуры, холодного соединительного провода и настенной коробки терморегулятора (нормы 1, 2). 02. Очистка основания от пыли и грязи. 03. Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления «теплый пол» (норма 3). 04. Укладка в штробу датчика температуры пола в пластмассовой трубке диаметром 16 мм (нормы 1, 2). 05. Закрепление на полу монтажной ленты (норма 1). 06. Раскладка нагревательного кабеля равномерными петлями по поверхности пола с обходом труб и участков, предназначенные для ванных, шкафов и т.п. (норма 1). 07. Раскладка и подрезка нагревательного мата по поверхности пола с обходом труб и участков, предназначенные для ванных, шкафов и т.п. (норма 2). 08. Замер омического сопротивления (Омическое сопротивление должно соответствовать указанному на муфте -5 % - +10 %) (нормы 1, 2). 09. Заливка кабеля или нагревательного мата самовыравнивающимся раствором с толщиной стяжки не более 50 мм (нормы 1, 2). 10. Повторный замер омического сопротивления (нормы 1, 2). 11. Подключение нагревательного кабеля через терморегулятор к электросети (нормы 1, 2).

Измеритель: 100 м2 пола (при устройстве в одном помещении максимальной площадью до 30 м2) (нормы 1, 2);

100 м2 изолируемой поверхности (норма 3)

11-01-046-1   Устройство кабельной системы отопления «теплый пол» типа DEVI (Дания) и ENSTO (Финляндия) по готовому основанию (стяжке)

11-01-046-2   Устройство системы отопления «теплый пол» на основе нагревательных матов типа THERMO (Швеция) и DEVI (Дания) по готовому основанию (стяжке)

11-01-046-3   Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления «теплый пол» (Дополнительная подготовительная работа (при необходимости))

Шифр ресурса

Наименование элемента затрат

Ед. измер.

11-01-046-1

11-01-046-2

11-01-046-3

1

Затраты труда рабочих-строителей

чел.-ч.

67,96

58,76

6,85

1.1

Средний разряд работы



4

4

3,4

2

Затраты труда машинистов

чел.-ч.

0,4

0,4

0,08

3

МАШИНЫ И МЕХАНИЗМЫ









400001

Автомобили бортовые, грузоподъемностью до 5 т

маш.-ч

0,25

0,25

0,05

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

0,15

0,15

0,03

331451

Перфораторы электрические (6,03 на 100 м)

маш.-ч

0,39

0,31

-

330206

Дрели электрические

маш.-ч

7,59

6,13

-

4

МАТЕРИАЛЫ









(501-9011-101)

Кабель двужильный экранированный нагревательный для «теплых полов» с соединительной и концевой муфтой и холодным соединительным проводом типа DEVIFLEX (Дания) и ENSТО (Финляндия)

м

(783,3)*)

-

-

(500-9123-502)

Маты нагревательные самоклеющиеся шириной 0,5 м типа THERMO (Швеция) и DEVI (Дания) сечением кабеля 2,5 - 2,8 мм

м

-

206

-

(500-9123-501)

Терморегуляторы с датчиком температуры пола

шт.

1

1

-

(101-9544)

Смеси типа «Ветонит»

т

0,84

0,84

-

101-9463-001

Ленты монтажные металлические гальванизированные длиной 5 или 25 м для установки кабеля при устройстве системы «теплый пол» типа DEVIFAST

м

330

-

-

500-9763-101

Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см

шт.

266,7

-

-

530-9001-901

Трубки гофрированные для датчика температуры

шт.

1

1

-

500-9763-102

Штатив-держатель датчика

шт.

1

1

-

101-0219-003

Гипсовые вяжущие Г-3

т

0,00032

0,00032

-

411-0001

Вода

м3

0,68

0,68

-

104-9289-003

Пластины пробковые изоляционные технические толщ. 2 мм

м2

-

-

103

101-1298-001

Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм

м2

-

-

103

*) Приведен условный расход кабеля. В зависимости от площади помещения расход кабеля определяется по данным таблицы 2.

Таблица 2

Площадь пола (кв. м.)

Рекомендуемая мощность системы обогрева при напряжении 220 В (Вт)

Длина кабеля (м)

1,5 - 2,0

275

17,6

2,0 - 3,0

370

23,5

3,0 - 3,8

460

29,4

3,8 - 4,5

550

35,3

4,5 - 5,3

640

41,2

5,3 - 6,5

780

50

6,5 - 7,5

910

58,8

7,5 - 9,5

1140

73,5

9,5 - 10,5

1280

82,3

10,5 - 13,3

1600

102,9

13,3 - 16,5

2000

129,4

16,5 - 21,0

2550

164,7

21,0 - 27,0

3280

211,7

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. Оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 11-01-046 Устройство электрических систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция)

Измеритель: 100 м2 пола (при устройстве в одном помещении максимальной площадью до 30 м2) (расценки 1, 2);

100 мг изолируемой поверхности (расценка 3)

11-01-046-1

Устройство кабельной системы отопления «теплый пол» типа DEVI (Дания) и ENSTO (Финляндия) по готовому основанию (стяжке)

100 м2

6032,88

807,89

26,92

4,83

5198,07

67,96

(501-9011-101)

Кабель двужильный экранированный нагревательный для «теплых полов» с соединительной и концевой муфтой и холодным соединительным проводом типа deviflex (Дания) и ENSTO (Финляндия)

м









783,30



(500-9123-501)

Терморегуляторы с датчиком температуры пола

шт.









1



(101-9544)

Смеси типа «Ветонит»

т









0,84



11-01-046-2

Устройство системы отопления «теплый пол» на основе нагревательных матов типа THERMO (Швеция) и DEVI (Дания) по готовому основанию (стяжке)

100 м2

835,07

698,53

25,79

4,83

110,75

58,76

(500-9123-502)

Маты нагревательные самоклеящиеся шириной 0,5 м типа THERMO (Швеция) и DEVI (Дания) сечением кабеля 2,5 - 2,8 мм

м









206



(500-9123-501)

Терморегуляторы с датчиком температуры пола

шт.









1



(101-9544)

Смеси типа «Ветонит»

т









0,84



11-01-046-3

Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления «теплый пол» (Дополнительная подготовительная работа (при необходимости))

100 м2

6640,46

75,14

4,22

0,97

6561,10

6,85

Эксплуатация строительных машин

Код

Наименование

Ед. изм.

Цена без НДС, руб.

Сметная стоимость, маш.-ч

В т.ч. оплата труда машинистов

030101

Автопогрузчики 5 т

маш.-ч

66,97

12,84

031102

Подъемники строительные грузопассажирские, грузоподъемность до 0,8 т

маш.-ч

26,39

14,68

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

26,39

13,02

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

26,39

13,02

110900

Растворосмесители передвижные 80 л

маш.-ч

20,91

12,66

111301

Вибраторы поверхностные

маш.-ч

0,42

-

330206

Дрели электрические

маш.-ч

0,70

-

330208

Шуруповерты строительно-монтажные

маш.-ч

1,20

-

331305

Пылесосы промышленные

маш.-ч

2,85

-

331451

Перфораторы электрические

маш.-ч

1,30

-

340321

Машины для сварки линолеума

маш.-ч

0,87

-

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

68,56

11,50

Сметные цены на материальные ресурсы

Код

Наименование

Ед. изм

Цена без НДС, руб.

101-0219-003

Гипсовые вяжущие, марка Г3, в таре

т

1188,86

101-0253

Известь строительная негашеная комовая, сорт 1

т

528,00

101-0609

Мастика клеящая каучуковая КН-2

кг

31,90

101-0620

Мел природный молотый

т

405,00

101-1298-001

Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм

м2

21,00

101-1305

Портландцемент общестроительного назначения бездобавочный марки 400

т

458,00

101-1682

Шнур полиамидный крученый, диаметром 2 мм

т

75640,00

101-1714

Болты строительные с гайками и шайбами

т

17670,00

101-1735

Винты самонарезающие СМ1-35

т

44700,00

101-1743

Клей «Бустилат»

т

10700,00

101-1757

Ветошь

кг

11,00

101-1813

Дисперсия поливинилацетатная гомополимерная грубодисперсная пластифицированная (эмульсия поливинилацетатная)

т

24100,00

101-1839

Клей казеиновый

т

56800,00

101-2153

Клей для стоек Фальшпола типа Lindner 1K-PUR

кг

151,80

101-2206

Дюбели пластмассовые с шурупами 12´70 мм

10 шт.

22,80

101-9463-001

Ленты монтажные металлические гальванизированные длиной 5 или 25 м для установки кабеля при устройстве системы «теплый пол» типа DEVIFAST

м

5,92

101-9732-027

Грунтовка под паркетный пол Бона

кг

77,30

102-0291

Клинья деревянные

шт.

0,34

104-9289-003

Прокладки пробковые - пластины пробковые изоляционные технические толщ. 2 мм

м2

42,70

104-9290-051

Звукоизоляционная подложка под паркет 3 мм

м2

21,30

113-0021

Грунтовка ГФ-021 красно-коричневая

т

20800,00

113-0194

Шпатлевка ЭП-00-10 красно-коричневая

т

46700,00

113-0245

Эмаль ПФ-133 темно-серая

т

26900,00

113-0285

Эмаль эпоксидная ЭП-1294

т

21000,00

113-9045-007

Клей паркетный Бона Бонд (Штауф)

кг

56,80

113-9045-008

Клей для паркетных швов Бона (Штауф)

л

99,50

113-9060

Полимерцементная шпатлевка

кг

40,70

401-0003

Бетон тяжелый, класс В 7,5 (М100)

м3

498,00

411-0001

Вода

м3

2,16

500-9763-101

Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см

шт.

11,75

500-9763-102

Штатив-держатель датчика

шт.

87,10

530-9001-901

Трубки гофрированные для датчика температуры

шт.

21,80






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
