СССР

Строительный каталог
часть 3

ТИПОВАЯ ДОКУментация на конструкции, изделия и узлы зданий и сооружений

Изделия и узлы инженерного оборудования

Серия 5.904-45

ЦИТП

август

1988

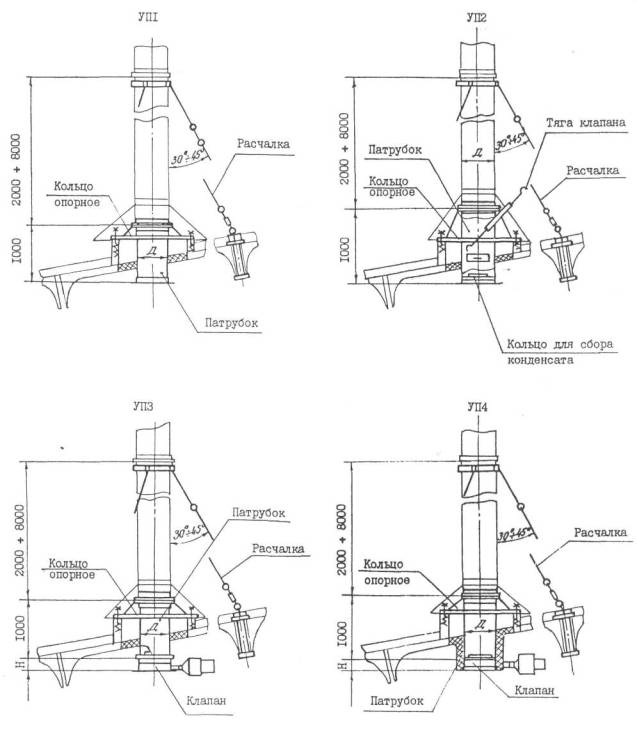

узлы прохода вентиляционных вытяжных шахт через покрытия зданий

узлы прохода общего назначения

На 2-х листах.

на 3-х страницах

Д1АА              ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Исполнение

Обозначение

Д, мм

Масса, кг

Узел прохода без клапана

УП1

200

52,1

- 01

250

53,4

- 02

315

57,4

- 03

400

77,2

- 04

450

78,0

- 05

500

79,1

- 06

630

102,9

- 07

710

103,0

- 08

800

103,1

- 09

1000

121,3

- 10

1250

140,0



Исполнение

Обозначение

Д, мм

Масса, кг

Узел прохода с клапаном, с ручным управлением

Без кольца для сбора конденсата

УП2

200

54,7

- 01

250

56,6

- 02

315

61,4

- 03

400

83,2

- 04

450

85,0

- 05

500

87,1

- 06

630

114,5

- 07

710

116,8

- 08

800

119,8

- 09

1000

148,8

- 10

1250

175,8

С кольцом для сбора конденсата

- 11

200

55,2

- 12

250

57,2

- 13

315

62,2

- 14

400

84,3

- 15

450

86,8

- 16

500

88,6

- 17

630

116,3

- 18

710

118,8

- 19

800

122,0

- 20

1000

151,6

- 21

1250

179,3



Исполнение

Обозначение

Д, мм

Н, мм

Масса, кг

Узел прохода с клапаном, управляемым исполнительным механизмом

Без кольца для сбора конденсата

УП3

200



66,8

- 01

250



66,5

- 02

315



72,6

- 03

400



97,6

- 04

450



99,7

- 05

500

50

102,3

- 06

630



131,8

- 07

710



135,9

- 08

800



139,0

- 09

1000

64

172,5

- 10

1250

72

208,1

С кольцом для сбора конденсата

- 11

200



57,3

- 12

250



57,1

- 13

315



73,4

- 14

400



98,3

- 15

450

50

101,0

- 16

500



103,7

- 17

630



133,5

- 18

710



137,8

- 19

800



141,2

- 20

1000

64

175,8

- 21

1250

72

211,5



Исполнение

Обозначение

Д, мм

Н, мм

Масса, кг

Узел прохода с клапаном, управляемым исполнительным механизмом, утепленный

Без кольца для сбора конденсата

УП4

200



67,6

- 01

250



67,6

- 02

315



73,8

- 03

400



98,7

- 04

450



100,5

- 05

500

50

104,0

- 06

630



132,0

- 07

710



133,9

- 08

800



142,7

- 09

1000

64

175,8

- 10

1250

72

212,1

С кольцом для сбора конденсата

- 11

200



68,1

- 12

250



68,1

- 13

315



74,5

- 14

400



99,7

- 15

450

50

102,6

- 16

500



105,6

- 17

630



135,6

- 18

710



140,2

- 19

800



143,9

- 20

1000

64

179,1

- 21

1250

72

215,5

С2ВА              УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Узлы прохода предназначены для установки на них стальных шахт круглого сечения в системах механической и естественной вентиляции помещений общего назначения.

Узлы прохода устанавливаются на железобетонные стаканы по серии 1.494-24, выпуск I.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

С выпуском настоящей серии серия 5.904-10 "Узлы прохода вентиляционных вытяжных шахт через покрытия промышленных зданий" аннулируется.

В7ЕА              СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Узлы прохода вентиляционных вытяжных шахт через покрытия зданий.

Узлы прохода общего назначения. Рабочие чертежи.

Объем проектных материалов приведенных к формату А4 - 220 форматок.

В7ВА              АВТОР ПРОЕКТА

ГПИ Проектпромвентиляция

125315, Москва, 2-й Амбулаторный проезд, дом 10

В7НА              УТВЕРЖДЕНИЕ

Утверждены Главным управлением проектирования Госстроя СССР,

протокол от 14 марта 1988 г. № 13,

введены в действие ГПИ Проектпромвентиляция

приказ от 12 мая 1988 г. № 136 с 1 августа 1988 г.

Срок действия - 1992 г.

В7КА              ПОСТАВЩИК

Тбилисский филиал ЦИТП.

380053. г. Тбилиси, Авчальское шоссе, 86-а.
