АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ

КОЛЬЦА ЖЕСТКОСТИ СОСУДОВ
И АППАРАТОВ

Конструкция, размеры и
технические требования

АТК 24.218.02-90



УТВЕРЖДЕНО

Указанием Министерства

тяжелого машиностроения СССР

от 19.06.90

№ ВА-002-1-6288

ЛИСТ УТВЕРЖДЕНИЯ

КОЛЬЦА ЖЕСТКОСТИ СОСУДОВ
И АППАРАТОВ

Конструкция, размеры и
технические требования

АТК 24.218.02-90

Первый заместитель начальника

научно-технического отдела

Минтяжмаша СССР                                                                               В. А. Мажукин

Начальник сектора

Минтяжмаша СССР                                                                               А. А. Полтарецкий

Главный инженер ЦКБН                                                                       Ю. А. Кащицкий

Зав. отделом стандартизации                                                               А. Ю. Пролесковский

Вед. конструктор                                                                                    М. И. Байбакова

АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ

КОЛЬЦА ЖЕСТКОСТИ СОСУДОВ
И АППАРАТОВ

Конструкция, размеры и
технические требования

АТК 24.218.02-90

Дата введения 01.01.91

Несоблюдение альбома преследуется по закону

Настоящий альбом типовых конструкций распространяется на кольца жесткости сосудов и аппаратов, работающих под вакуумом и внутренним давлением, применяемых в нефтеперерабатывающей, нефтехимической, газовой и нефтяной промышленности.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Кольца жесткости по конструкции и размерам предусматриваются девяти типов:

Тип 1 - наружные кольца жесткости из уголка (черт. 1, табл. 1, 2);

Тип 2 - наружные кольца жесткости таврового сечения (черт. 2, табл. 3);

Тип 3 - наружные кольца жесткости из двутавра (черт. 3, табл. 4);

Тип 4 - внутренние кольца жесткости из уголка (черт. 4, табл. 5);

технические требования

Тип 5 - внутренние кольца жесткости таврового сечения (черт. 5, табл. 6);

Тип 6 - внутренние кольца жесткости из уголка, укрепленные стяжками (черт. 6, табл. 7);

Тип 7 - внутренние кольца жесткости таврового сечения, укрепленные стяжками (черт. 7, табл. 7);

Тип 8 - внутренние кольца жесткости из уголка, укрепленные рамой (черт. 8, табл. 8);

Тип 9 - внутренние кольца жесткости таврового сечения, укрепленные рамой (черт. 9, табл. 8).

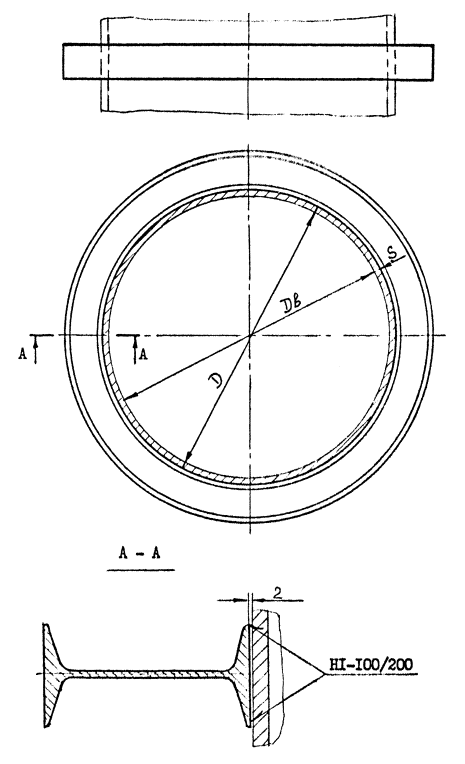

Тип 1

Черт. 1.

Таблица 1

Размеры в мм

Dв

S

D

Уголок B×b×d

63×40×8

75×50×8

90×56×8

125×80×8

Масса, кг

1400

6

1416

28,4

35,4

42,3

-

8

1420

35,5

42,4

-

10

1424

28,5

35,6

42,6

-

12

1428

28,6

-

14

1432

28,7

35,7

42,7

-

16

1436

35,8

42,8

-

18

1440

28,8

35,9

42,9

-

20

1444

28,9

36,0

43,0

-

1600

6

1616

32,2

40,0

47,8

70,1

8

1620

40,1

47,9

70,2

10

1624

32,3

40,2

48,0

70,4

12

1628

32,4

40,3

48,1

70,5

14

1632

32,5

40,4

48,2

70,7

16

1636

32,6

40,5

48,3

70,9

18

1640



40,6

48,4

71,0

20

1644

32,7

40,7

48,6

71,2

1800

6

1816

36,0

44,7

53,4

78,0

8

1820

44,8

78,1

10

1824

36,1

44,9

53,5

78,2

12

1828

36,2

45,0

53,6

78,3

14

1832

45,1

53,7

78,5

16

1836

36,3

45,2

53,8

78,7

18

1840

36,4

45,3

54,0

78,9

20

1844

36,5

54,1

79,0

2000

6

2016

39,8

49,4

58,9

85,7

8

2020

49,5

85,9

10

2024

39,9

49,6

59,0

86,1

12

2028

40,0

59,1

86,2

14

2032

49,7

59,2

86,4

16

2036

40,1

49,8

59,3

86,6

18

2040

40,2

49,9

59,5

86,7

20

2044

40,3

50,0

86,8

22

2048

50,1

59,7

87,0

25

2054

40,4

50,2

59,8

87,2

2200

6

2216

43,6

54,1

64,3

93,9

8

2220

54,2

64,4

94,0

10

2224

43,7

54,3

64,5

12

2228

43,8

64,6

94,1

14

2232

54,4

64,7

94,3

16

2236

43,9

54,5

64,8

94,4

18

2240

44,0

54,6

65,0

94,6

20

2244

54,7

65,1

94,7

22

2248

44,1

54,8

65,2

94,9

25

2254

44,2

54,9

65,3

95,0

2400

6

2416

47,3

58,7

69,9

101,7

8

2420

47,4

58,8

70,0

101,8

10

2424

47,5

58,9

12

2428

59,0

70,1

101,9

14

2432

47,6

59,1

70,2

102,1

16

2436

47,7

59,2

70,4

102,3

18

2440

47,8

59,3

70,5

102,4

20

2444

47,8

59,4

70,6

102,6

22

2448

47,9

59,5

70,7

102,7

25

2454

48,0

69,6

70,8

102,9

2600

6

2616

51,1

63,3

75,4

109,5

8

2620

51,2

63,4

75,5

109,5

10

2624

51,3

63,5

75,6

109,6

12

2628

63,6

75,7

109,8

14

2632

51,4

63,7

75,8

110,0

16

2636

51,5

63,8

75,9

110,1

18

2640

63,9

76,0

110,3

20

2644

51,6

64,0

76,1

110,4

22

2648

61,7

64,1

76,2

110,6

25

2654

51,8

64,2

76,3

110,7

2800

6

2816

54,9

68,1

80,9

117,1

8

2820

55,0

68,2

81,0

117,3

10

2824

81,1

117,4

12

2828

55,1

68,3

81,2

117,6

14

2832

55,2

68,4

81,3

117,8

16

2836

68,5

81,4

118,0

18

2840

55,3

68,6

81,5

118,1

20

2844

55,4

68,7

81,6

118,3

22

2848

55,5

68,8

81,7

118,4

25

2854

68,9

81,8

118,6

3000

6

3016

58,7

72,7

86,4

125,0

8

3020

72,8

86,5

125,1

10

3024

58,8

72,9

86,6

125,3

12

3028

58,9

73,0

86,7

125,5

14

3032

59,0

73,1

86,8

125,7

16

3036

59,1

73,2

86,9

125,8

18

3040

73,3

87,0

126,0

20

3044

59,2

73,4

87,1

126,1

22

3048

59,3

73,4

87,2

126,3

25

3054

59,4

73,5

87,3

126,4

3200

6

3216

62,4

77,3

91,9

132,9

8

3220

62,5

77,4

92,0

133,0

10

3224

62,6

77,5

92,1

133,2

12

3228

62,7

77,6

92,2

133,3

14

3232

77,7

92,3

133,5

16

3236

62,8

77,8

92,4

133,7

18

3240

62,9

77,9

92,5

133,8

20

3244

63,0

78,0

92,6

134,0

22

3248

63,1

78,1

92,7

134,1

25

3254

78,2

92,8

134,3

28

3260

63,3

78,4

93,0

134,6

30

3264

63,4

78,5

93,2

134,8

32

3268

78,6

93,3

134,9

36

3276

63,6

78,8

93,5

135,2

3400

6

3416

66,3

82,1

97,3

140,9

8

3420

66,4

82,2

97,4

141,0

10

3424

97,5

141,1

12

3428

66,5

82,3

97,7

141,2

14

3432

82,4

97,8

141,4

16

3436

66,6

82,5

97,9

141,5

18

3440

66,7

82,6

98,0

141,7

20

3444

66,8

82,7

98,1

141,8

22

3448

82,8

98,2

142,0

25

3454

66,9

82,9

98,3

142,1

28

3460

67,1

83,1

98,6

142,5

30

3464

98,7

142,6

32

3468

67,2

83,2

98,8

142,8

36

3476

67,4

63,4

99,0

143,1

3600

6

3616

70,0

86,8

103,1

148,7

8

3620

70,1

86,9

103,2

148,8

10

3624

70,2

148,9

12

3628

87,0

149,1

14

3632

70,3

103,3

149,2

16

3636

70,4

87,2

103,4

149,4

18

3640

70,5

87,3

103,5

149,5

20

3644

103,6

149,7

22

3648

70,6

87,4

103,7

149,8

25

3654

70,7

87,5

103,8

150,0

28

3660

70,9

87,7

104,0

150,3

30

3664

87,8

104,2

150,5

32

3668

71,0

87,9

104,3

150,6

36

3676

71,2

88,1

104,5

150,9

3800

8

3820

73,9

91,5

108,5

156,9

10

3824

73,9

91,6

108,6

156,9

12

3828

74,0

91,7

108,7

157,0

14

3832

74,1

91,7

108,8

157,0

16

3836

74,2

91,8

108,9

157,2

18

3840

74,3

91,9

109,0

157,4

20

3844

92,0

109,1

157,5

22

3848

74,4

92,1

109,2

157,7

25

3854

74,5

92,2

109,3

157,8

28

3860

74,6

92,4

109,6

158,2

30

3864

74,7

92,5

109,7

158,3

32

3868

74,8

92,6

109,8

158,5

36

3876

74,9

92,8

110,0

158,8

4000

8

4020

77,7

96,2

113,9

164,5

10

4024

77,8

96,3

114,0

164,7

12

4028

114,2

164,8

14

4032

77,9

96,4

114,3

164,9

16

4036

78,0

96,5

114,4

165,0

18

4040

96,6

114,5

165,2

20

4044

78,1

96,7

114,6

165,4

22

4048

78,2

96,8

114,7

165,5

2S

4054

78,3

96,9

114,9

165,7

28

4060

78,4

97,0

115,1

166,0

30

4064

78,5

97,1

115,2

166,2

32

4068

78,6

97,2

115,3

166,3

36

4076

78,7

97,4

115,5

166,6

Пример условного обозначения кольца жесткости типа 1 сечением 75×50×8 для аппарата диаметром Dв = 4000 мм, с внутренним диаметром кольца D = 4054 мм, из стали 09Г2С:

Кольцо 1 - 75×50×8 - 4000 - 4054 - 09Г2С АТК 24.218.02-90

Таблица 2

Размеры в мм

Dв

S

D

Уголок 125×80×10

масса, кг

4500

20

4544

229,3

22

4548

229,5

25

4554

229,8

28

4560

230,1

30

4564

230,3

32

4568

230,5

5000

20

5044

253,6

22

5048

253,8

25

5054

254,1

28

5060

254,4

30

5064

254,6

32

5068

254,8

5600

20

5644

282,8

22

5648

283,0

25

6664

283,3

28

5660

283,6

30

5664

283,8

32

5668

284,0

6300

20

6344

316,9

22

6348

317,1

25

6354

317,4

28

6360

317,7

30

6364

317,9

32

6368

318,1

7000

20

7044

351,0

22

7048

351,2

25

7054

351,5

28

7060

351,7

30

7064

351,9

32

7068

352,1

7500

20

7544

375,3

22

7548

375,5

25

7554

375,7

28

7560

376,1

30

7564

376,3

32

7568

376,5

8000

20

8044

399,6

22

8048

399,8

25

8054

400,1

28

8060

400,4

30

8064

400,6

32

8068

400,8

Пример условного обозначения кольца жесткости типа 1 сечением 125×80×10 для аппарата диаметром Dв = 4500 мм, с внутренним диаметром кольца D = 4544 мм из стали 16ГС категории 6:

Кольцо 1 - 125×80×10 - 4500 - 4544 - 16ГС-6

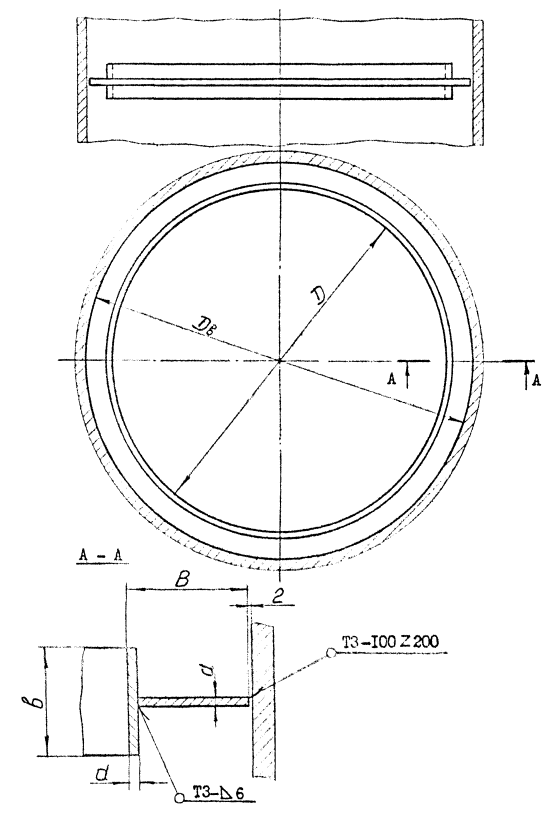

Тип 2

Черт. 2.

Таблица 3

Размеры в мм

Dв

S

D

Тавровое сечение В×b×d

63×40×5

63×40×8

75×50×5

75×50×8

90×56×8

125×80×8

Масса с наплавленным металлом, кг

1200

6

1216

17,0

26,6

20,8

32,7

38,8

-

8

1220

26,7

20,9

32,8

38,9

-

10

1224

17,1

26,8

32,9

39,0

-

12

1228

21,0

33,0

39,1

-

14

1232

17,2

26,9

33,1

39,2

-

16

1236

27,0

21,1

33,2

39,3

-

18

1240

17,4

27,1

21,2

33,3

39,5

-

20

1244

27,2

33,4

39,6

-

1400

6

1416

19,6

30,7

23,9

37,6

44,5

-

8

1420

19,7

24,0

37,7

44,6

-

10

1424

30,8

24,1

37,8

44,8

-

12

1428

19,8

31,0

37,9

44,9

-

14

1432

24,2

38,0

45,0

-

16

1436

19,9

31,1

24,3

38,1

45,1

-

18

1440

38,2

45,2

-

20

1444

20,0

31,2

24,4

38,3

45,3

-

1600

6

1616

22,2

34,7

27,1

42,6

50,3

72,6

8

1620

22,3

34,8

42,7

50,4

72,7

10

1624

34,9

27,2

42,8

50,5

72,9

12

1628

22,4

35,0

27,3

42,9

50,6

73,1

14

1632

43,0

50,7

73,2

16

1636

22,5

35,1

27,4

43,1

50,9

73,4

18

1640

35,2

43,2

51,0

73,5

20

1644

22,6

35,3

27,5

51,1

73,7

1800

6

1816

24,8

38,8

30,2

47,5

56,0

80,7

8

1820

38,9

30,3

47,6

56,2

80,8

10

1824

24,9

39,0

47,7

56,3

81,0

12

1828

25,0

30,4

47,8

56,4

81,2

14

1832

39,1

30,5

47,9

56,5

81,3

16

1836

25,1

39,2

48,0

56,6

81,5

18

1840

39,3

30,6

48,1

56,7

81,6

20

1844

25,2

39,3

30,6

48,2

56,8

81,8

2000

6

2016

27,4

42,8

33,3

52,4

61,8

88,8

8

2020

42,9

33,4

52,5

61,9

88,9

10

2024

27,5

43,0

33,5

52,6

62,0

89,1

12

2028

43,1

52,7

62,1

89,2

14

2032

27,6

43,2

33,6

52,8

62,3

89,4

16

2036

27,7

33,7

52,9

62,4

89,6

18

2040

43,3

53,0

62,5

89,7

20

2044

27,8

43,4

33,8

53,1

62,6

89,9

22

2048

43,5

53,2

62,7

90,0

25

2054

27,9

43,6

33,9

53,4

62,9

90,3

2200

6

2216

30,0

46,9

36,4

57,3

67,6

96,8

8

2220

47,0

36,5

57,4

67,7

97,0

10

2224

30,1

47,1

36,6

57,5

67,8

97,2

12

2228

36,7

57,6

67,9

97,3

14

2232

30,2

47,2

36,7

57,7

68,0

97,5

16

2236

47,3

36,8

57,8

68,1

97,6

18

2240

30,3

47,4

36,9

57,9

68,2

97,8

20

2244

47,5

58,0

68,4

98,0

22

2248

30,4

47,6

37,0

58,1

68,5

98,1

25

2254

30,5

47,7

37,1

58,3

68,6

98,4

2400

6

2416

32,6

51,0

39,6

62,3

73,3

104,9

8

2420

39,7

62,4

73,4

105,1

10

2424

32,7

51,1

62,5

73,5

105,2

12

2428

51,2

39,8

62,6

73,7

105,4

14

2432

32,8

51,3

39,9

62,7

73,8

105,6

16

2436

51,4

62,8

73,9

105,7

18

2440

32,9

51,5

40,0

62,9

74,0

105,9

20

2444

63,0

74,1

106,1

22

2448

33,0

51,6

40,1

63,1

74,2

106,2

25

2454

33,1

51,7

40,2

63,2

74,4

106,5

2600

6

2616

35,2

55,0

42,7

67,2

73,1

113,0

8

2620

55,1

42,8

67,3

75,2

113,2

10

2624

35,3

55,2

42,9

67,4

79,3

113,3

12

2628

55,3

67,5

79,4

113,5

14

2632

35,4

55,4

43,0

67,6

79,5

113,7

16

2636

43,1

67,7

79,6

113,8

18

2640

35,5

55,5

67,8

79,8

114,0

20

2644

55,6

43,2

67,9

79,9

114,1

22

2648

35,6

55,7

68,0

80,0

114,3

25

2654

35,7

55,8

43,3

68,1

80,2

114,5

2800

6

2816

37,8

59,1

45,9

72,1

84,8

121,1

8

2820

59,2

72,2

84,9

121,2

10

2824

37,9

59,3

46,0

72,3

85,1

121,4

12

2828

46,1

72,4

85,2

121,6

14

2832

38,0

59,4

72,5

85,3

121,7

16

2836

38,0

59,5

46,2

72,6

85,4

121,9

18

2840

38,1

59,6

46,3

72,7

85,5

122,1

20

2844

59,7

72,8

85,6

122,2

22

2848

38,2

46,4

72,9

85,7

122,4

25

2854

38,3

59,9

46,5

73,1

85,9

122,6

3000

6

3016

40,4

63,2

49,0

77,1

90,6

129,2

8

3020

49,1

77,2

90,7

129,3

10

3024

40,5

63,3

77,3

90,8

129,5

12

3028

63,4

49,2

77,4

90,9

129,7

14

3032

40,6

63,5

49,3

77,5

91,0

129,8

16

З036

63,6

77,6

91,2

130,0

18

3040

40,7

49,4

77,7

91,3

130,1

20

3044

63,7

49,5

77,8

91,4

130,3

22

3048

40,8

63,9

77,9

91,5

130,5

25

3054

49,6

78,1

91,7

130,7

3200

6

3216

43,0

67,2

52,2

82,0

96,3

137,3

8

3220

43,0

67,3

52,2

82,1

96,5

137,4

10

3224

43,1

67,4

52,3

82,2

96,6

137,6

12

3228

67,5

82,3

96,7

137,7

14

3232

43,2

52,4

82,4

96,8

137,9

16

3236

67,6

52,5

82,5

96,9

138,1

18

3240

43,3

67,7

82,6

97,0

138,2

20

3244

67,8

52,6

82,7

97,1

138,4

22

3248

43,4

67,9

52,7

82,8

97,3

138,6

25

3254

68,0

82,9

97,4

138,8

28

3260

43,5

68,1

52,8

83,1

97,6

139,0

30

3264

43,6

68,2

52,9

83,2

97,7

139,2

32

3268

68,3

53,0

83,3

97,8

139,4

36

3276

43,7

68,4

53,1

83,5

98,1

139,7

3400

6

3416

45,5

71,3

55,3

87,0

102,1

145,3

8

3420

45,6

71,4

55,4

102,2

145,5

10

3424

45,6

71,4

55,4

87,1

102,3

145,7

12

3428

45,7

71,5

55,5

87,2

102,4

145,8

14

3432

45,8

71,6

87,3

102,6

146,0

16

3436

71,7

55,6

87,4

102,7

146,2

18

3440

45,9

71,8

55,7

87,5

102,8

146,3

20

3444

87,6

102,9

146,5

22

3448

46,0

71,9

55,8

87,7

103,0

146,6

25

3454

72,0

55,9

87,9

103,2

146,9

28

3460

46,1

72,2

56,0

88,0

103,4

147,1

30

3464

46,2

72,3

88,1

103,5

147,3

32

3468

56,1

88,2

103,6

147,5

36

3476

46,3

72,5

56,3

88,4

103,8

147,8

3600

6

3616

48,1

75,4

58,4

91,9

107,9

153,4

8

3620

48,2

58,5

92,0

108,0

153,6

10

3624

48,2

75,5

58,5

92,1

108,1

153,7

12

3628

48,3

75,6

58,6

92,2

108,2

153,9

14

3632

48,3

75,7

58,7

92,3

108,3

154,1

16

3636

48,4

75,8

58,8

92,4

103,4

154,3

18

3640

108,5

154,4

20

3644

48,5

75,9

58,9

92,5

108,7

154,6

22

3648

76,0

92,6

108,8

154,7

25

3654

48,6

76,1

59,0

92,8

109,0

155,0

26

3660

48,7

76,2

59,1

92,9

109,1

155,2

30

3664

48,8

76,3

59,2

93,0

109,2

155,4

32

3668

76,4

93,1

109,4

155,5

36

3676

48,9

76,6

59,4

93,3

109,6

155,9

3800

8

3820

50,8

79,5

61,6

95,9

113,7

161,7

10

3824

79,6

61,7

97,0

113,8

161,8

12

3828

50,9

97,1

114,0

162,0

14

3832

79,7

61,8

97,2

114,1

162,2

16

3036

51,0

79,8

61,9

97,3

114,2

162,3

18

3840

51,0

79,9

61,9

97,4

114,3

162,5

20

3844

51,1

80,0

62,0

97,5

114,4

162,6

22

3848

62,1

97,6

114,5

162,8

25

3854

51,2

80,2

62,2

97,7

114,7

163,0

28

3860

51,3

80,3

62,3

97,9

114,9

163,3

30

3864

51,4

80,4

98,0

115,0

163,5

32

3868

80,5

62,4

98,1

115,1

163,6

36

3876

51,5

80,6

62,5

98,3

115,3

163,9

4000

8

4020

53,4

83,5

64,8

101,8

119,5

169,8

10

4024

83,6

101,9

119,6

170,0

12

4028

53,5

83,7

64,9

102,0

119,7

170,1

14

4032

83,8

102,1

119,8

170,2

16

4036

53,6

83,9

65,0

102,2

120,0

170,4

18

4040

65,1

102,3

120,1

170,6

20

4044

53,7

84,0

102,4

120,2

170,7

22

4048

53,7

84,1

65,2

102,5

120,3

170,9

25

4054

53,8

84,2

65,3

102,7

120,5

171,2

28

4060

53,9

84,4

65,4

102,8

120,6

171,4

30

4064

102,9

120,8

171,5

32

4068

54,0

84,5

65,5

103,0

120,9

171,7

36

4076

54,1

84,7

65,6

103,2

121,1

172,0

Пример условного обозначения кольца жесткости типа 2 сечением 63×40×8, диаметром аппарата Dв = 1800 мм, с внутренним диаметром кольца D = 1832 мм, из стали 16ГС категории 6

Кольцо 2 - 63×40×8 - 1800 - 1832 - 16ГС-6 АТК 24.218.02-90

Тип 3

Черт. 3.

Таблица 4

Размеры в мм

Dв

S

D

Двутавр

№ 16

№ 18

Масса, кг

4500

20

4544

234,8

272,9

22

4548

235,1

273,2

25

4554

235,3

273,5

28

4560

235,6

273,9

30

4564

235,8

274,1

32

4568

236,1

274,3

5000

20

5044

259,8

301,8

22

5048

260,0

302,1

25

5054

260,3

302,4

28

5060

260,6

302,8

30

5064

260,8

303,0

32

5068

261,0

303,2

5600

20

5644

289,8

336,5

22

5648

290,0

336,7

25

5654

290,3

337,1

28

5660

290,6

337,4

30

5664

290,8

337,6

32

5668

291,0

337,9

6300

20

6344

324,7

376,9

22

6348

324,9

377,2

25

6354

325,2

377,5

28

6360

325,5

377,8

30

6364

325,7

378,1

32

6368

325,9

378,3

7000

20

7044

359,7

417,4

22

7048

359,9

417,6

25

7054

360,2

417,9

28

7060

360,5

418,3

30

7064

360,7

418,5

32

7068

360,9

418,8

7500

20

7544

384,6

446,3

22

7548

384,8

446,5

25

7554

385,1

446,8

28

7560

385,4

447,2

30

7564

385,6

447,4

32

7568

385,8

447,7

8000

20

8044

409,6

475,2

22

8048

409,8

475,4

25

8054

410,1

475,7

28

8060

410,4

476,1

30

8064

410,6

476,3

32

8068

410,8

476,5

Пример условного обозначения кольца жесткости типа 3 из двутавра № 16 для аппарата диаметром Dв = 4500 мм, внутренним диаметром кольца D = 4544 мм, из стали 16ГС категории 6:

Кольцо 3 - 16 - 4500 - 4544 - 16ГС-6 ATK 24.218.02-90

Тип 4

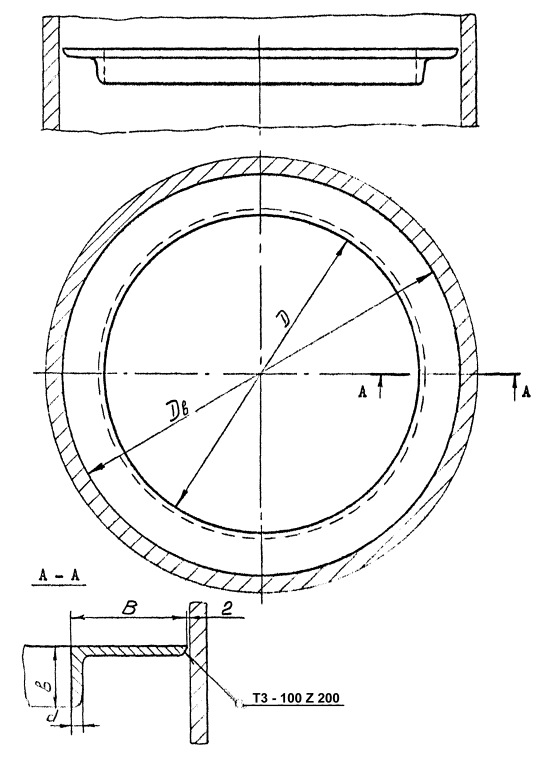

Черт. 4.

Таблица 5

Размеры в мм

Dв

D

Уголок В×b×d

63×40×5

63×40×8

75×50×5

75×50×8

90×56×8

125×80×8

125×80×10

Масса, кг

1600

1470

18,6

28,6

-

-

-

-

-

1800

1670

21,0

32,4

-

-

-

-

-

2000

1846

-

-

28,4

44,2

-

-

-

1870

23,4

36,2

-

-

-

-

-

2200

2046

-

-

31,4

49,0

-

-

-

2070

26,0

40,0

-

-

-

-

-

2400

2146

-

-

-

-

-

87,4

108,6

2216

-

-

-

-

62,8

-

-

2246

-

-

34,4

53,6

-

-

-

2270

28,4

43,8

-

-

-

-

-

2600

2346

-

-

-

-

-

95,2

118,2

2416

-

-

-

-

68,2

-

-

2446

-

-

37,4

58,2

-

-

-

2470

30,8

47,6

-

-

-

-

-

2800

2546

-

-

-

-

-

103,2

128,0

2616

-

-

-

-

73,8

-

-

2646

-

-

40,4

63,0

-

-

-

2670

33,2

51,4

-

-

-

-

-

3000

2746

-

-

-

-

-

111,0

137,8

2816

-

-

-

-

79,2

-

-

2846

-



43,4

67,6

-

-

-

2870

35,8

55,2

-

-

-

-

-

3200

2946

-

-

-

-

-

118,8

147,4

3016

-

-

-

-

84,8

-

-

3046

-

-

46,4

72,2

-

-

-

3070

38,2

59,0

-

-

-

-

-

3400

3146

-

-

-

-

-

126,6

157,2

3216

-

-

-

-

90,2

-

-

3246

-



49,4

77,0

-

-

-

3270

40,6

62,8

-

-

-

-

-

3600

3346

-

-

-

-

-

134,6

167,0

3416

-

-

-

-

95,8

-

-

3446

-

-

52,4

81,6

-

-

-

3470

43,2

66,6

-

-

-

-

-

3800

3546

-

-

-

-

-

142,4

176,6

3616

-

-

-

-

101,2

-

-

3646

-

-

55,4

86,2

-

-

-

3670

45,6

70,4

-

-

-

-

-

4000

3746

-

-

-

-

-

150,2

186,4

3616

-

-

-

-

106,8

-

-

3646

-

-

58,6

91,0

-

-

-

3670

48,0

74,2

-

-

-

-

-

4500

4246

-

-

-

-

-

-

210,7

4316

-

-

-

-

120,5

-

-

4346

-

-

-

102,7

-

-

-

4370

-

83,7

-

-

-

-

-

5000

4746

-

-

-

-

-

-

235,0

4816

-

-

-

-

134.3

-

-

4846

-

-

-

114,3

-

-

-

4870

-

93,1

-

-

-

-

-

5600

5346

-

-

-

-

-

-

264,2

5416

-

-

-

-

150,8

-

-

5446

-

-

-

128,3

-

-

-

5470

-

104,5

-

-

-

-

-

6300

6046

-

-

-

-



-

253,3

6116

-

-

-

-

170,1

-

-

6146

-

-

-

144 7



-

-

6170

-

117,7

-

-

-

-

-

Пример условного обозначения кольца жесткости типа 4 сечением 63×40×5, диаметром аппарата Dв = 2200 мм, из стали 16ГС категории 6

Кольцо 4 - 63×40×5 - 2200 - 16ГС-6 АТК 24.218.02-90

Тип 5

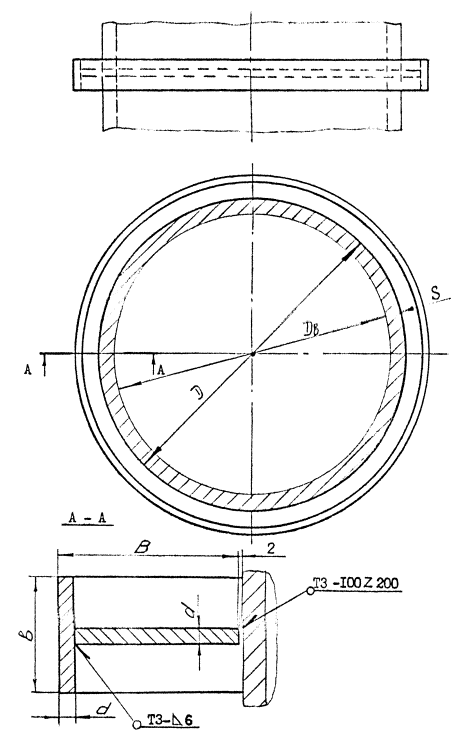

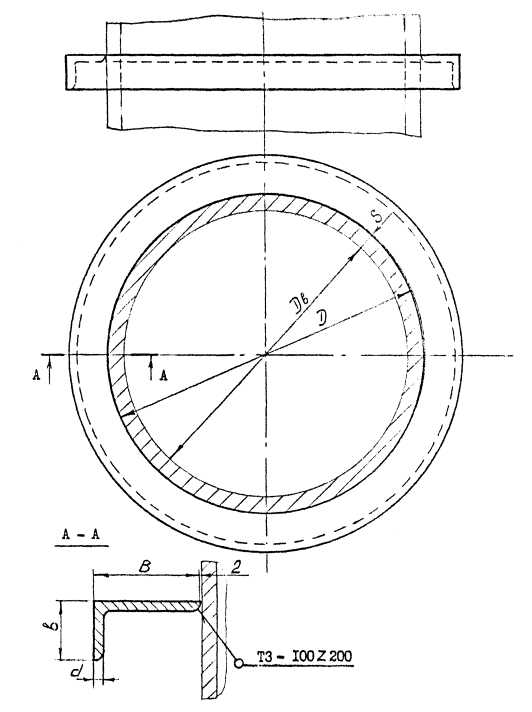

Черт. 5.

Таблица 6

Размеры в мм

Dв

D

Тавровое сечение В×b×d

63×40×5

63×40×8

75×50×5

75×50×8

90×56×8

125×80×8

125×80×10

Масса, кг

1600

1470

19,7

29,8

-

-

-

-

-

1800

1670

22,4

33,8

-

-

-

-

-

2000

1846

-

-

29,9

45,6

-

-

-

1870

25,0

37,7

-

-

-

-

-

2200

2046

-

-

33,0

50,5

-

-

-

2070

27,8

41,7

-

-

-

-

-

2400

2146

-

-

-

-

-

88,7

109,4

2216

-

-

-

-

64,2

-

-

2246

-

-

36,2

55,3

-

-

-

2270

30,2

45,6

-

-

-

-

-

2600

2346

-

-

-

-

-

96,7

119,2

2416

-

-

-

-

69,8

-

-

2446

-

-

39,4

60,1

-

-

-

2470

32,8

49,6

-

-

-

-

-

2800

2546

-

-

-

-

-

104,7

129,0

2616

-

-

-

-

75,4

-

-

2646

-

-

42,5

64,9

-

-

-

2670

35,4

53,5

-

-

-

-

-

3000

2746

-

-

-

-

-

1126

138,6

2816

-

-

-

-

81,1

-

-

2846

-

-

45,7

69,7

-

-

-

2870

38,1

57,5

-

-

-

-

-

3200

2946

-

-

-

-

-

120

147,5

3016

-

-

-

-

86,7

-

-

3046

-

-

48,8

74,5

-

-

-

3070

40,7

61,4

-

-

-

-

-

3400

3146

-

-

-

-

-

128,6

158,4

3216

-

-

-

-

91,1

-

-

3246

-

-

51,9

79,2

-

-

-

3270

43,3

65,4

-

-

-

-

-

3600

3346

-

-

-

-

-

136,6

168,2

3416

-

-

-

-

98,0

-

-

3446

-

-

55,2

84,2

-

-

-

3470

45,9

69,3

-

-

-

-

-

3800

3546

-

-

-

-

-

144,5

178,1

3616

-

-

-

-

103,6

-

-

3646

-



58,2

89,0

-

-

-

3670

48,5

72,3

-

-

-

-

-

4000

3746

-

-

-

-

-

152,5

187,9

3816

-

-

-

-

109,3

-

-

3846

-

-

61,4

93,9

-

-

-

3870

51,1

77,2

-

-

-

-

-

4500

4246

-

-



-

-

-

211,9

4316

-

-

-

-

123,1

-

-

4346

-

-

-

105,3

-

-

-

4370

-

86,7

-

-

-

-

-

5000

4746

-

-

-

-

-

-

236,5

4816



-

-

-

137,1

-

-

4846

-

-

-

117,3

-

-

-

4870

-

96,5

-

-

-

-

-

5600

5346

-

-

-

-

-

-

264,9

5416

-

-

-

-

154,4

-

-

5446

-

-

-

131,8

-

-

-

5470

-

108,3

-

-

-

-

-

6300

6046

-

-

-

-

-

-

300,0

6116

-

-

-

-

173,6

-

-

6146

-

-

-

148,5

-

-

-

6170

-

122,0

-

-

-

-

-

Пример условного обозначения кольца жесткости типа 5 сечением 63×40×8, диаметром аппарата Dв = 2000 мм, из стали 09Г2С:

Кольцо 5 - 63×40×8 - 2000 - 09Г2С АТК 24.218.02-90

Тип 6

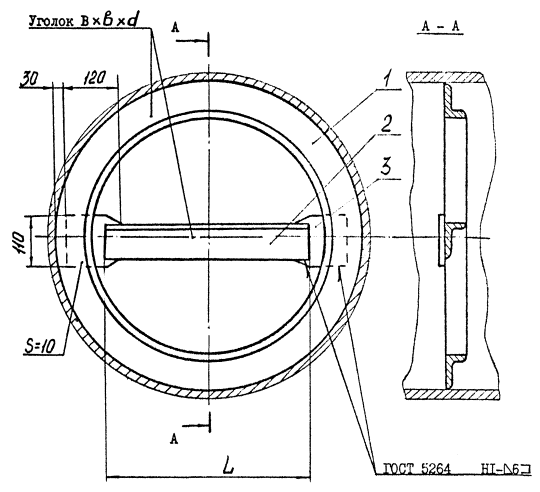

1 - кольцо жесткости; 2 - стяжка; 3 - косынка.

Черт. 6.

Тип 7

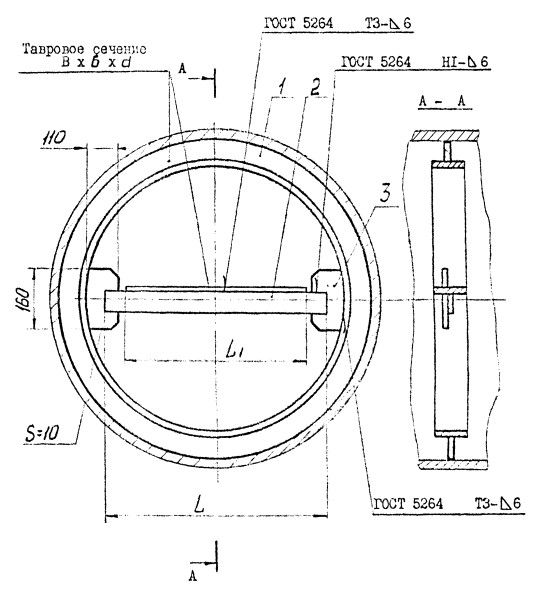

1 - кольцо жесткости; 2 - стяжка; 3 - косынка.

Черт. 7.

Таблица 7

Кольца жесткости, укрепленные стяжками

Размеры в мм

Dв

D

В×b×d

Тип 6

Тип 7

Масса, кг

L

L

L1

Тип 6

Тип 7

2000

1846

75×50×8

1800

1780

1615

59,6

60,9

1870

63×40×8

49,1

50,7

2200

2046

75×50×8

2000

1980

1815

65,9

67,3

2070

63×40×8

54,1

55,9

2400

2246

75×50×8

2200

2180

2015

72,0

73,6

2270

63×40×8

59,1

61,0

2600

2446

75×50×8

2400

2380

2215

78,1

79,9

2470

63×40×8

64,1

66,1

2800

2646

75×50×8

2600

2580

2415

84,4

86,2

2670

63×40×8

69,2

71,2

3000

2846

75×50×8

2800

2780

2615

90,5

92,4

2870

63×40×8

74,2

76,4

3200

3046

75×50×8

3000

2980

2815

96,6

98,6

3070

63×40×8

79,2

81,5

3400

3246

75×50×8

3200

3180

3015

102,8

104,8

3270

63×40×3

84,2

86,7

Пример условного обозначения кольца жесткости типа 6 сечением 63×40×8, диаметром аппарата Dв = 2000 мм, из стали 09Г2С:

Кольцо 6 - 63×40×8 - 2000 - 09Г2С АТК 24.218.02-90

То же, типа 7:

Кольцо 7 - 63×40×8 - 2000 - 09Г2С АТК24.218.02-90

Тип 8

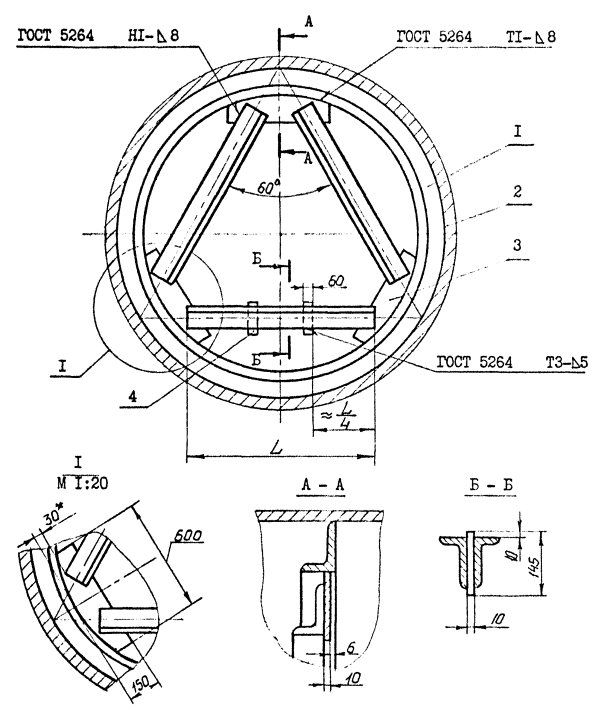

1 - кольцо жесткости; 2 - стяжка; 3 - косынка; 4 - планка.

* Размер для справок.

Черт. 8.

Тип 9

1 - кольцо жесткости; 2 - стяжка; 3 - косынка.

* Размер для оправок.

Черт. 9.

Таблица 8

Кольца жесткости, укрепленные рамой

Размеры в мм

Dв

D

В×b×d

L

L1

Масса, кг

Тип 8

Тип 9

2400

2146

125×80×10

1625

1480

231,5

205,6

2216

90×56×8

1735

1540

146,3

142,7

2600

2346

125×80×10

1800

1650

252,4

223,2

2416

90×56×8

1905

1710

157,7

153,9

2800

2546

125×80×10

1970

1820

272,8

241,7

2616

90×56×8

2080

1880

169,4

165,7

3000

2746

125×80×10

2145

2000

293,4

259,9

2816

90×56×8

2250

2060

180,7

177,5

3200

2946

125×80×10

2320

2170

313,9

276,9

3016

90×56×8

2425

2230

192,6

189,1

3400

3146

125×80×10

2490

2340

334,2

296,0

3216

90×56×8

2600

2400

204,0

199,5

3600

3346

125×80×10

2665

2510

354,8

314,1

3416

50×56×8

2770

2580

215,6

212,4

3800

3546

125×80×10

2835

2680

375,0

332,1

3616

90×56×8

2945

2750

227,1

224,0

4000

3746

125×80×10

3010

2860

395,6

350,4

3816

90×56×8

3120

2930

238,9

235,5

Пример условного обозначения кольца жесткости типа 8 сечением 125×80×10, диаметром аппарата Dв = 2400 мм, из стали 09Г2С:

Кольцо 8 - 125×80×10 - 2400 - 09Г2С АТК 24.218.02-90

То же, типа 9:

Кольцо 9 - 125×80×10 - 2400 - 09Г2С АТК 24.218.02-90

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Кольца жесткости должны изготавливаться в соответствии с требованиями настоящего альбома, по чертежам, утвержденным в установленном порядке.

2.2. Материал колец жесткости выбирается исходя из условий эксплуатации по ОСТ 26-291 из сортового, листового и полосового проката.

2.3. Требования к материалам, виды их испытаний, требования к сварочным материалам по ОСТ 26-291.

2.4. Внутренние кольца жесткости толщиной 5 мм при общей прибавке на коррозию аппарата свыше 2 мм применять не рекомендуется.

2.5. Допуск перпендикулярности кольца жесткости относительно стенки аппарата допускается 5 % на высоту кольца.

2.6. Допуск плоскостности полки кольца жесткости из уголка не должна превышать 5 мм.

2.7. Овальность колец жесткости в любом сечении не должна превышать 1 % от номинального диаметра, но не более 20 мм для аппаратов диаметром свыше 2000 мм.

Овальность колец жесткости для сосудов и аппаратов, работающих под вакуумом или под наружным давлением, не должна превышать 0,5 % от номинального диаметра.

2.8. Допускается изготовление колец жесткости из нескольких частей при условии полного провара сечения. Замыкающий стык колец жесткости допускается производить с помощью накладок.

2.9. Для слива жидкости во внутренних кольцах жесткости для горизонтальных аппаратов следует предусмотреть вырез 25×100 мм.

Положение выреза указывается на сборочном чертеже изделия. В наружных кольцах жесткости таврового сечения вертикальных аппаратов следует предусмотреть отверстие диаметром 25 мм.

2.10. Фактическая масса колец жесткости может быть больше указанной в стандарте на 5 %.

2.11. Сварка колец жесткости таврового сечения и приварка колец жесткости к стенке аппарата должна производиться в соответствии с ГОСТ 5264, ГОСТ 8713, ГОСТ 14771. Величина катета сварного шва для приварки кольца к стенке аппарата должна быть равна наименьшей толщине привариваемых элементов, но не менее 6 мм.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием Министерства тяжелого машиностроения 19.06.90 № ВА-002-1-6288.

2. РАЗРАБОТЧИКИ:

Пролесковский А. Ю. (руководитель темы), Байбакова М. И.

3. ЗАРЕГИСТРИРОВАН ВНИИКИ за № ___________ от _____________ 1990 г.

4. ВЗАМЕН ОСТ 26-02-911-79.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 5264-80

черт. 6; 7; 8 9; п. 2.11

ГОСТ 8713-79

п. 2.11

ГОСТ 14771-76

п. 2.11

ОСТ 26-291-87

п. 2.1, п. 2.2






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
